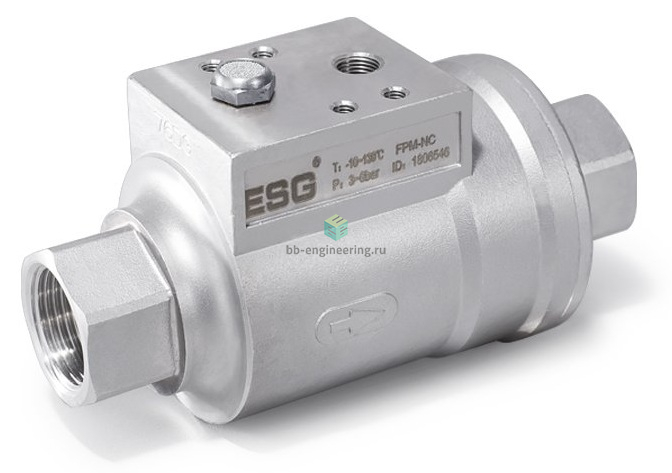

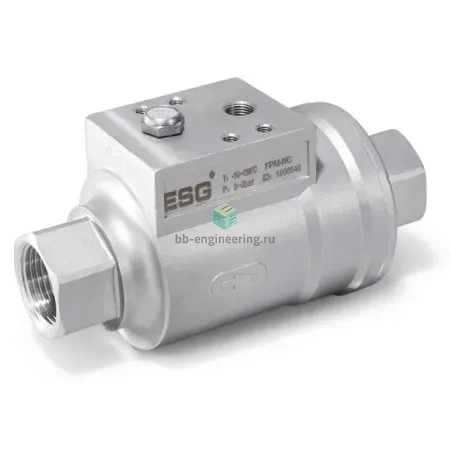

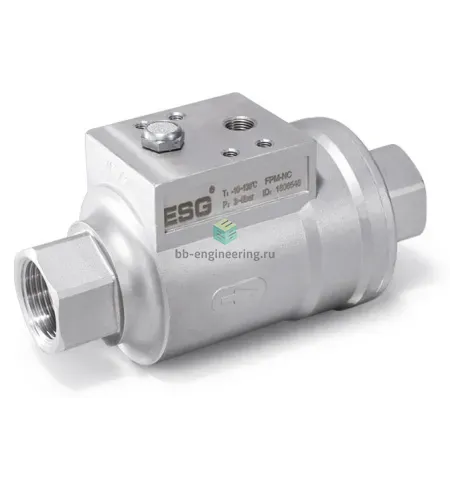

Описание 200 1 D25 G1 1 5
Принцип работы
Открытие и закрытие проходного сечения клапана происходит благодаря воздействию управляющего давления сжатого воздуха. Давление рабочей среды (жидкости) также воздействует на запорный элемент, что позволяет преодолеть небольшое сопротивление (трение) управляющего поршня и быстрее открыть/закрыть проходное сечение клапана. Конструктивное исполнение клапана позволяет получить высокую эффективность при минимальной потере давления.
Открытие-закрытие
Закрытие
При подаче воздуха под давлением в порт A (порт B является портом выхлопа), поршень (выделенный зелёным цветом) перемещается вправо, закрывая проходное сечение клапана.
В случае типа управления «НЗ» золотникового клапана, в полости А установлена дополнительная пружина, воздействующая на поршень и перекрывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана закрыт.
Открытие
При подаче воздуха под давлением в порт В (порт А является портом выхлопа), поршень (выделенный зелёным цветом) перемещается влево, открывая проходное сечение клапана.
В случае типа управления «НО» золотникового клапана, в полости В установлена дополнительная пружина, воздействующая на поршень и открывающая проходное сечение. В состоянии покоя (отсутствие управляющего давления) клапана открыт.
Преимущества
- Компактность и эстетичный дизайн.
- Корпус из нержавеющей стали гарантирует высокий ресурс клапанов.
- Простота использования благодаря различным способам установки (монтажа).
- Минимальная потеря давления при эффективной работе.
- Хорошо работает в условиях вакуума
Применение
- Производство продуктов питания и напитков
- Газоразделение
- Розлив
- Производство керамики
- Очистка полупроводников
- Автомобильная промышленность
Характеристики 200 1 D25 G1 1 5
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 13.7 м3/ч
- A
- G1/8;NAMUR
- вода
- сжатый воздух
- 16 бар
- -20 ÷ 150 °C
