Калькулятор расчета расхода воздуха по сечению отверстия

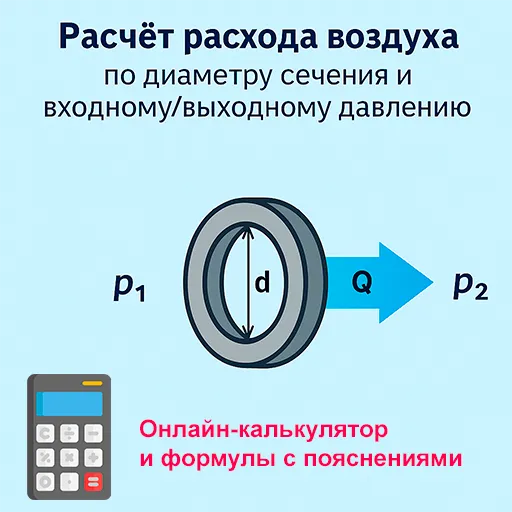

Этот калькулятор предназначен для расчёта расхода воздуха через круглое отверстие с учётом входного и выходного давления, а также диаметра отверстия.
Он помогает инженерам и техническим специалистам быстро оценить объём воздуха, проходящий через отверстие, что важно при проектировании пневматических систем, вентиляции, аэродинамических испытаний и оптимизации технологических процессов, связанных с потоками сжатого воздуха. Например, подсчитать расход утечки из трубопровода под давлением в атмосферу или расход из сопла определенного диаметра при обдуве, покраске и прочих операциях, которые можно делать струей воздуха.
Введите исходные данные
Результат
Расход воздуха: Qn = — Нл/мин
Формулы расчёта массового расхода
Для расчёта используется формула Сен-Венана — Венцеля, выведенная из основ уравнений газовой динамики. Она описывает массовый расход сжимаемого газа через небольшое отверстие, соединяющее резервуар с атмосферой или областью с пониженным давлением. Формула учитывает адиабатический характер потока и возможность наступления критического режима (при котором дальнейшее снижение давления на выходе не увеличивает расход).
Если Ps = p2 / p1 > 0.528, используется дозвуковой режим:
Если Ps = p2 / p1 ≤ 0.528, используется звуковой режим:
Перевод массового расхода в нормальный объёмный
Массовый расход воздуха (в кг/с) пересчитывается в нормальный объёмный расход (Нл/мин) по формуле:
Пояснение переменных и констант
- Qn — нормальный расход воздуха (Нл/мин)
- G — массовый расход воздуха (кг/с)
- ρ = 1.2 кг/м³ — плотность воздуха при нормальных условиях
- μ = 0.8 — коэффициент расхода (эмпирическая константа)
- κ = 1.4 — показатель адиабаты воздуха
- R = 287.14 Дж/(кг·К) — удельная газовая постоянная
- T = 293 K — температура воздуха в системе (20 °C)
- Ps = p2 / p1 — отношение абсолютных давлений
- A — площадь отверстия в м2, A = π·d2 / 4
