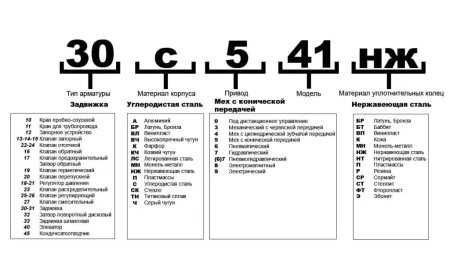

Чем вентиль отличается от задвижки?
Вентиль и задвижка — это два распространённых типа запорной арматуры, которые используются для управления потоком рабочей среды в трубопроводах. Несмотря на внешнее сходство, эти устройства имеют принципиальные различия по конструкции, функциям и области применения.
Основные отличия вентиля и задвижки
| Характеристика | Вентиль | Задвижка |
|---|---|---|
| Функция | Регулирование и перекрытие потока | Только перекрытие потока |
| Принцип работы | Запорный элемент движется перпендикулярно потоку | Запорный элемент движется параллельно потоку |
| Регулировка потока | Возможна, с высокой точностью | Не предназначена для регулировки |
| Скорость открытия/закрытия | Медленнее, с контролем потока | Быстрее, но только полное открытие/закрытие |
| Усилие на привод | Большее усилие, особенно при давлении | Меньшее усилие |
| Гидравлическое сопротивление | Выше, особенно при частичном открытии | Низкое при полностью открытом положении |
| Ремонтопригодность | Простой в обслуживании | Может быть затруднён при закисании клина |
| Размеры и масса | Компактнее | Более громоздкая конструкция |
Когда использовать вентиль, а когда задвижку
-
Вентиль применяют, если требуется:
- Регулировать расход среды;
- Обеспечить герметичное перекрытие при высоком давлении;
- Возможность частого открытия и закрытия;
- Установка в системах пара, газа, технологических жидкостей.
-
Задвижку выбирают, если нужно:
- Минимизировать потери давления в трубопроводе;
- Иметь компактность в открытом положении (не выступает шпиндель);
- Перекрывать поток без регулировки;
- Работать с грязными или абразивными средами (ножевые задвижки).
Подбор по типу среды
| Рабочая среда | Рекомендуемое устройство |
|---|---|
| Вода, пар, масло | Оба применимы, выбор зависит от задачи |
| Загрязнённые, абразивные среды | Задвижка (особенно ножевые варианты) |
| Газ, воздух | Вентиль предпочтительнее |
| Высокотемпературные среды | Вентиль — надёжнее держит герметичность |
Пример из практики
В системах хозяйственно-питьевого водоснабжения и теплосетях чаще применяются задвижки — они обеспечивают минимальные потери давления и просты в конструкции.
В технологических линиях с паром, газом, агрессивными жидкостями чаще устанавливают вентили — они обеспечивают надёжное регулирование и герметичность в критических условиях.
Разница между сальниковым и сильфонным вентилем
Главное конструктивное отличие между сальниковым и сильфонным вентилем заключается в типе уплотнения штока, то есть в способе обеспечения герметичности между подвижным штоком и корпусом клапана.
Сальниковый вентиль
В сальниковом вентиле герметизация штока осуществляется с помощью сальникового уплотнения — пакета мягких уплотнительных колец (графит, фторопласт и др.), которые прижимаются к штоку нажимной гайкой.
- Принцип работы: сальниковая набивка обжимается вокруг штока, уменьшая утечки среды по штоку.
- Преимущества: простая и распространённая конструкция, хорошая ремонтопригодность, подходит для широкого диапазона давлений и температур.
- Недостатки: со временем возможны небольшие утечки по штоку; требуется периодическая подтяжка сальника и замена набивки.
- Типичные среды: вода, пар, масло, неагрессивные газы и жидкости общепромышленного назначения.
Сильфонный вентиль
В сильфонном вентиле герметичность обеспечивается металлическим сильфоном — гофрированной герметичной оболочкой, соединяющей шток с крышкой корпуса. При перемещении штока сильфон сжимается или растягивается, оставаясь герметичным.
- Принцип работы: сильфон полностью изолирует полость клапана от атмосферы, исключая утечки среды по штоку.
- Преимущества: практически полная герметичность; отсутствие обслуживания сальниковой набивки; повышенная безопасность при работе с опасными средами.
- Недостатки: более сложная и дорогая конструкция; ограниченный ход штока, так как сильфон не допускает больших перемещений.
- Типичные среды: токсичные, агрессивные, взрывоопасные и радиоактивные среды, а также вакуумные системы и чистые технологические среды.
Сравнение сальникового и сильфонного вентиля
| Параметр | Сальниковый вентиль | Сильфонный вентиль |
|---|---|---|
| Тип уплотнения штока | Сальниковая набивка (мягкое уплотнение) | Металлический сильфон |
| Герметичность по штоку | Умеренная, возможны небольшие утечки | Практически полная, утечки сведены к минимуму |
| Обслуживание | Нужна периодическая подтяжка и замена набивки | Обслуживание уплотнения, как правило, не требуется |
| Стоимость | Ниже, конструкция проще | Выше, конструкция сложнее |
| Область применения | Общепромышленные трубопроводы, вода, пар, масло, газ | Химическая, фармацевтическая, атомная, криогенная отрасли; вакуум |
| Требования к герметичности | Стандартные требования | Повышенные требования к герметичности и безопасности |
