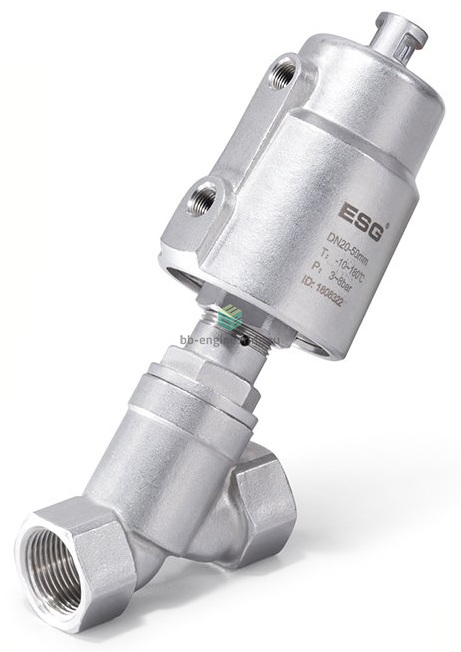

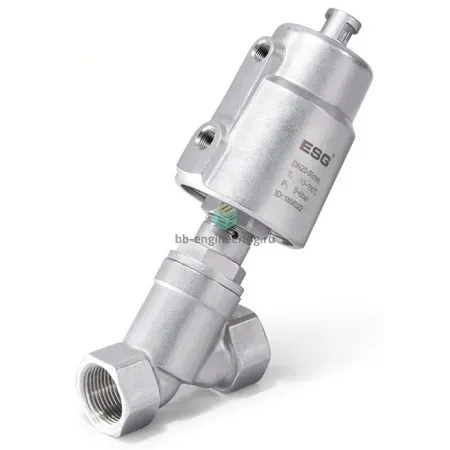

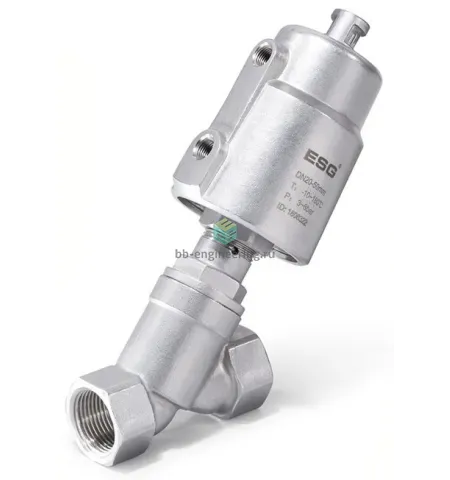

Описание 100 A40 3 D15 W G1 1 1 0 2
Принцип работы
Клапан остаётся закрытым (открытым) в его рабочем состоянии посредством усилия пружины. При подаче управляющего (пилотного воздуха) на пневмопривод седло (запорный элемент) клапана открывается (закрывается). Для пневмоприводов двойного действия (без пружины) смена рабочего режима происходит за счёт подачи воздуха в одну из полостей пневмопривода.
Преимущества
- Большой поток, низкое сопротивление, отсутствие гидроудара
- Угловые седельные клапаны пропускают поток на 30% больше прямых клапанов, делая его плавнее
- Высокий ресурс
- Плунжер смазывается автоматически в процессе работы, исключая необходимость технического обслуживания
- Пневмопривод из нерж. стали можно проворачивать на 360 град, для удобства монтажа
Применение
- Производство пива
- Окрашивание текстиля
- Газоразделение
- Фармацевтическая пром.
- Розлив
- Химическая промышленность
- Стерилизация
- Производство пенополистирола
Характеристики 100 A40 3 D15 W G1 1 1 0 2
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Диапазон давления, подводимого к каналу питания пилота и необходимого для нормальной работы распределителя.
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 4.3 м3/ч
- A
- вода
- кислоты
- масло
- нейтральные жидкости
- органические растворители
- пар
- сжатый воздух
- спирт
- топливо
- щёлочи
- 16 бар
- -10 ÷ 180 °C
- любое
- 600 сСт
