Трубы для пневмомагистрали

Наиболее продвинутую технологию для построения таких магистралей сжатого воздуха предлагает система INFINITY от производителя AIGNEP (Италия). В отличие от «классических» трубопроводов (сталь на резьбе/сварке, медь на пайке, пластиковые решения), INFINITY изначально спроектирована как инженерная система: с полным набором труб, металлических фитингов, запатентованных решений для опусков и разводки, аксессуаров для монтажа и сервисных операций.

За счёт полностью металлической конструкции система обеспечивает заземление/антистатичность, устойчивость к внешним воздействиям и рассчитана на рабочее давление до 16 бар.

INFINITY — это не просто «труба + уголки». Это комплексное решение, которое позволяет быстрее смонтировать пневмосеть, снизить риск утечек и потерь давления, упростить модернизацию и получить прогнозируемый ресурс с заводской гарантией.

Что такое пневмомагистраль и почему материал труб критически важен

Пневмомагистраль — это основная распределительная сеть, по которой сжатый воздух, вакуум или инертные газы подаются от источника (компрессор, вакуумная станция, генератор азота) к рабочим постам и оборудованию. От конструкции и материала этой магистрали напрямую зависят стабильность давления, качество воздуха и эксплуатационные затраты предприятия.

На практике именно трубопровод является самым «долгоиграющим» элементом пневмосистемы. Компрессоры, осушители и арматура могут меняться, а магистраль обычно закладывается на 10–20 лет эксплуатации. Ошибки на этом этапе приводят к постоянным потерям давления, росту энергопотребления и проблемам с надёжностью.

‹ ›

Материал труб влияет сразу на несколько критических параметров:

• Потери давления — шероховатость внутренней поверхности, заужения и качество соединений напрямую определяют падение давления по длине линии.
• Качество воздуха — коррозия, отслоения, окалина и загрязнения из трубопровода попадают в пневмооборудование и сокращают его ресурс.
• Энергопотребление — утечки и сопротивление потоку заставляют компрессор работать дольше и на более высоком давлении.
• Надёжность и безопасность — устойчивость к температуре, ультрафиолету, механическим нагрузкам и пожару.
• Возможность модернизации — насколько просто добавить новый отвод, опуск или изменить конфигурацию сети без остановки производства.

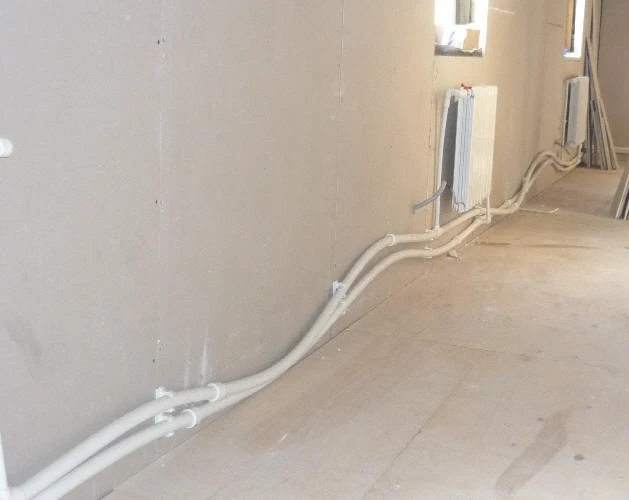

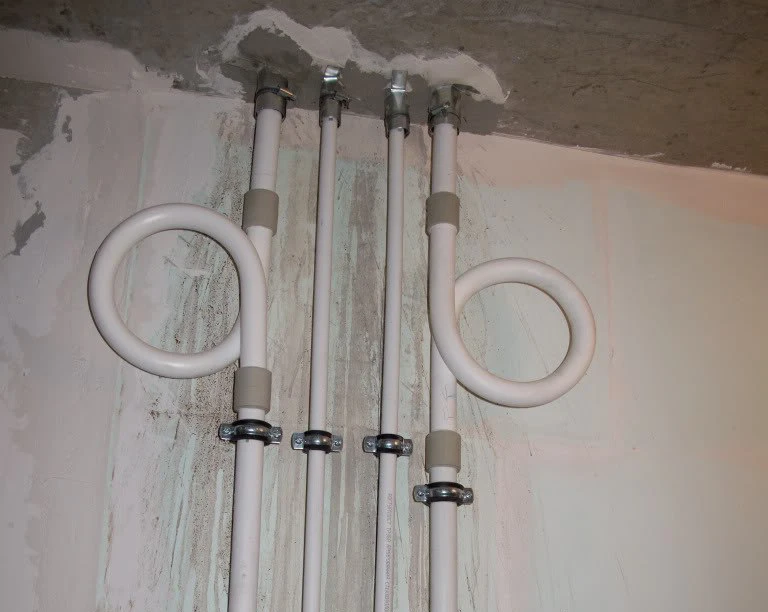

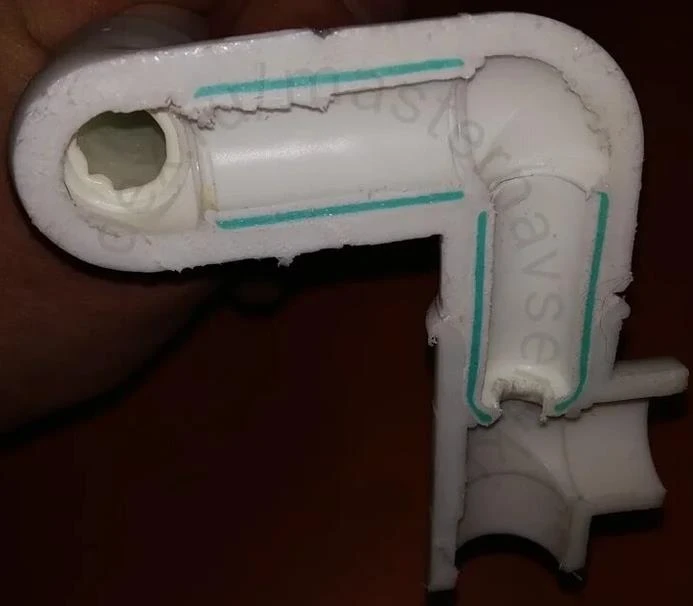

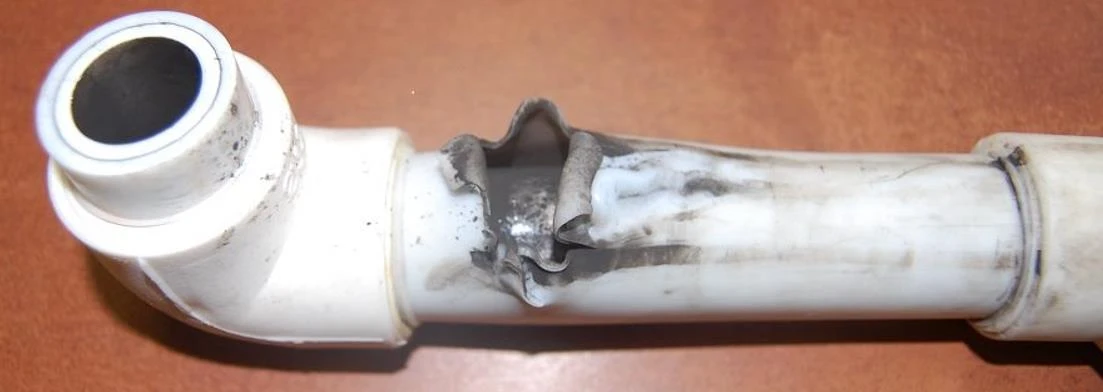

На многих предприятиях до сих пор используются стальные или пластиковые трубопроводы, выбранные исходя из минимальной начальной стоимости. Однако такой подход часто приводит к скрытым эксплуатационным затратам, которые в течение нескольких лет перекрывают всю первоначальную «экономию».

Именно поэтому современные инженерные проекты всё чаще ориентируются на алюминиевые пневмолинии, где сочетаются низкие потери давления, отсутствие коррозии, быстрый монтаж и прогнозируемый ресурс. Система AIGNEP INFINITY является одним из наиболее технологичных представителей этого класса решений.

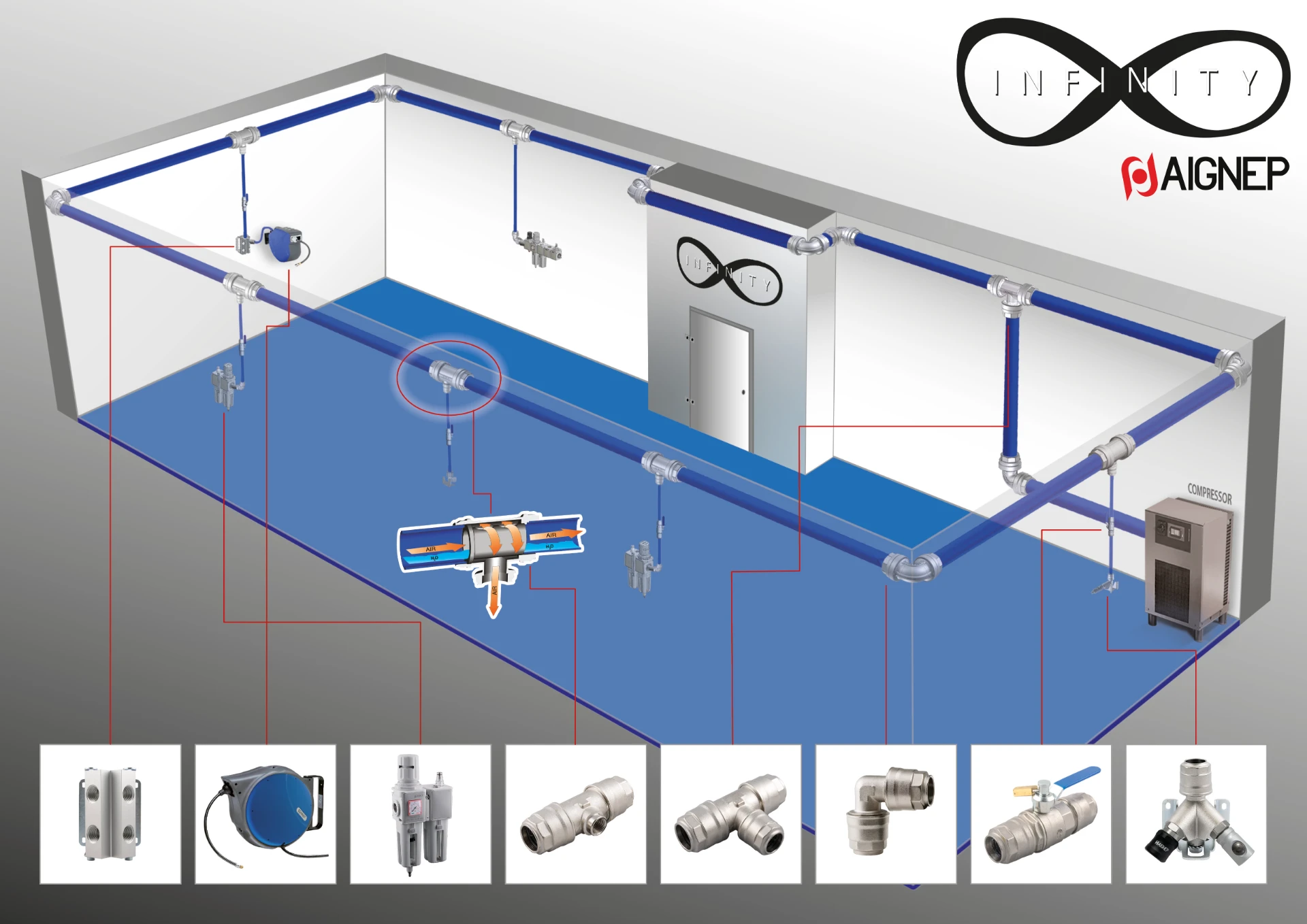

Алюминиевая система пневмолиний INFINITY — инженерное решение, а не просто трубопровод

Система AIGNEP INFINITY изначально разрабатывалась не как набор отдельных труб и фитингов, а как цельное инженерное решение для построения промышленных пневмосетей. В её основе — модульный принцип, который позволяет быстро собирать, изменять и масштабировать пневмомагистраль без сложных монтажных операций.

INFINITY представляет собой быстросборную алюминиевую систему, рассчитанную на длительную эксплуатацию в условиях промышленного производства. Все элементы системы — трубы, фитинги, опуски, терминалы разводки и аксессуары — конструктивно и геометрически согласованы между собой, что исключает «колхозные» решения и компромиссы на этапе монтажа.

Ключевая особенность системы — полностью металлическая конструкция:

• алюминиевые трубы с двухсторонним защитным покрытием;
• алюминиевые фитинги для средних и больших диаметров;
• латунные никелированные фитинги для малых диаметров;
• металлические зажимные элементы и корпуса соединений.

Отсутствие хрупких пластиковых элементов обеспечивает системе:

• гарантированное заземление всей магистрали без дополнительных перемычек;
• антистатичность, критичную для запылённых и потенциально взрывоопасных зон;
• огнестойкость (класс A1 / A2 по EN 13501-1);
• устойчивость к ультрафиолету и атмосферным воздействиям.

Система рассчитана на транспортировку:

• сжатого воздуха;
• вакуума;
• азота и других инертных газов.

Рабочее давление пневмолиний INFINITY составляет до 16 бар, что создаёт дополнительный запас надёжности по сравнению с большинством альтернативных решений и позволяет использовать систему как в стандартных, так и в нагруженных промышленных приложениях.

Важно подчеркнуть, что INFINITY — это решение «на вырост». Модульная архитектура позволяет без остановки производства выполнять:

• врезки новых потребителей, в том числе под давлением;
• перенос и переразводку опусков;
• расширение и реконфигурацию существующей пневмосети.

Именно такой подход отличает систему INFINITY от традиционных трубопроводов и делает её удобным инструментом для современных производственных площадок.

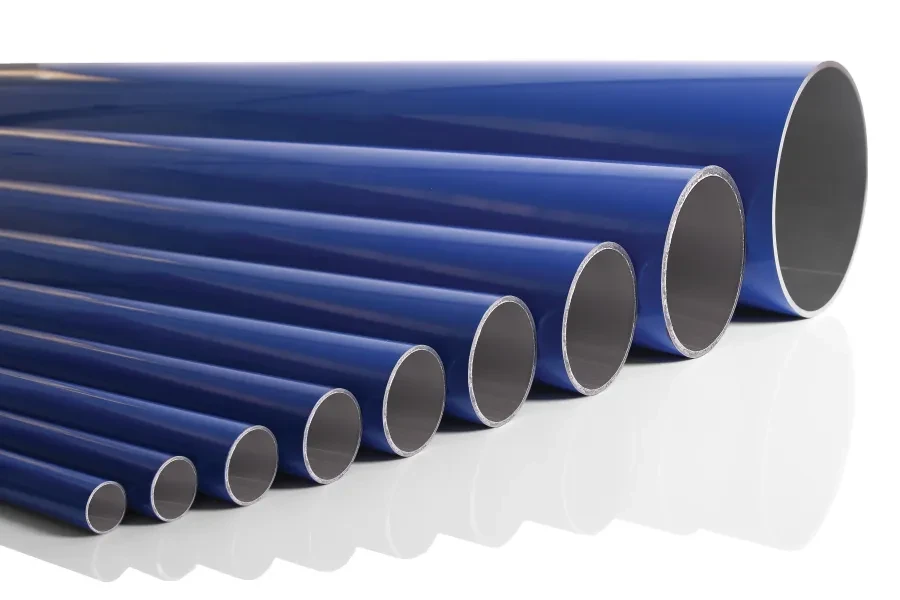

Трубы INFINITY: конструкция и технические характеристики

Алюминиевые трубы системы AIGNEP INFINITY являются основой пневмомагистрали и определяют её пропускную способность, надёжность и ресурс. При разработке труб особое внимание уделено геометрической точности, механической прочности и устойчивости к внешним воздействиям, характерным для промышленных условий эксплуатации.

Типоразмеры и геометрия труб

Линейка труб INFINITY охватывает широкий диапазон диаметров, что позволяет точно подбирать сечение пневмомагистрали под требуемый расход воздуха и не закладывать избыточные диаметры:

• наружные диаметры труб: 20, 25, 32, 40, 50, 63, 80, 110 и 168 мм;
• длины поставки: 4 и 6 метров;
• толщина стенки:
  • 1,5 мм — для труб до Ø 40 мм;
  • 2,0 мм — для труб до Ø 80 мм;
  • 2,5 мм — для труб Ø 110 мм;

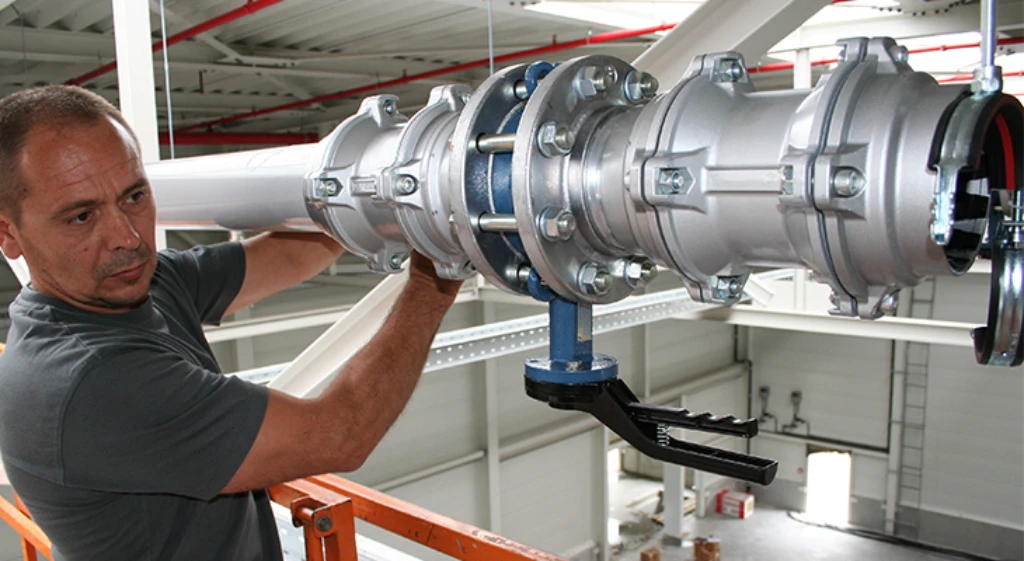

Наличие крупного диаметра Ø 168 мм существенно расширяет область применения системы и позволяет использовать INFINITY для магистральных линий с большими расходами воздуха.

‹ ›

Материал и защитные покрытия

Трубы изготовлены из алюминия и имеют двухстороннее защитное покрытие — как снаружи, так и изнутри. Такое исполнение обеспечивает:

• полную защиту от коррозии;
• гладкую внутреннюю поверхность с минимальной шероховатостью;
• стабильные характеристики на протяжении всего срока службы;
• устойчивость к воздействию ультрафиолета.

Трубы выпускаются в нескольких стандартных цветах в зависимости от рабочей среды, что упрощает визуальную идентификацию пневмолиний на объекте:

• синий RAL 5010 (для воздуха)
• серый RAL 7035 (для вакуума)
• зелёный RAL 6029 (для азота)

Рабочие среды и условия эксплуатации

Трубопроводы INFINITY предназначены для работы со следующими средами:

• сжатый воздух;
• вакуум;
• азот.

Ключевые эксплуатационные параметры:

• рабочее давление — до 16 бар;
• жёсткая конструкция, устойчивая к механическим нагрузкам;
• огнестойкость класса A1 / A2 в соответствии с EN 13501-1;
• возможность монтажа в помещениях и на участках с прямым воздействием солнечного света.

Дополнительным преимуществом алюминиевых труб является их малый вес. Для сравнения: 10 метров трубы Ø 110 мм из алюминия весят около 22 кг, тогда как аналогичный участок стальной трубы может превышать 100 кг. Это существенно снижает нагрузку на крепления и упрощает монтаж.

Каждая труба имеет заводскую маркировку с указанием типа, размера, давления, температурного диапазона, кода изделия и номера партии, что облегчает идентификацию и эксплуатацию системы.

Фитинги INFINITY: герметичность, надёжность, безопасность

Фитинги системы AIGNEP INFINITY играют ключевую роль в обеспечении герметичности и долговечности пневмомагистрали. В отличие от резьбовых или сварных соединений, фитинги INFINITY реализуют принцип быстроразъёмного металлического соединения с контролируемой геометрией и заводской предзатяжкой.

Полнопроходная геометрия и снижение потерь давления

Фитинги INFINITY имеют полнопроходную конструкцию (full bore / total flow), включая угловые элементы и шаровые краны. Это позволяет:

• избежать локальных заужений сечения;
• сохранить ламинарный характер потока;
• минимизировать перепады давления в сети;
• снизить нагрузку на компрессорное оборудование.

В сочетании с гладкой внутренней поверхностью алюминиевых труб это даёт реальную экономию энергии на протяжении всего срока эксплуатации пневмосети.

Типы фитингов и диапазон диаметров

В системе INFINITY применяются различные типы металлических фитингов в зависимости от диаметра трубопровода:

• латунные никелированные фитинги — для диаметров Ø 20–50 мм;
• алюминиевые фитинги — для Ø 63 мм;
• алюминиевые фланцевые фитинги — для Ø 80, 110 и 168 мм.

Для крупных диаметров фитинги поставляются с уже установленными и предзатянутыми соединениями. Монтаж сводится к вставке трубы и затяжке болтов, без необходимости обработки кромок или сложной подготовки труб.

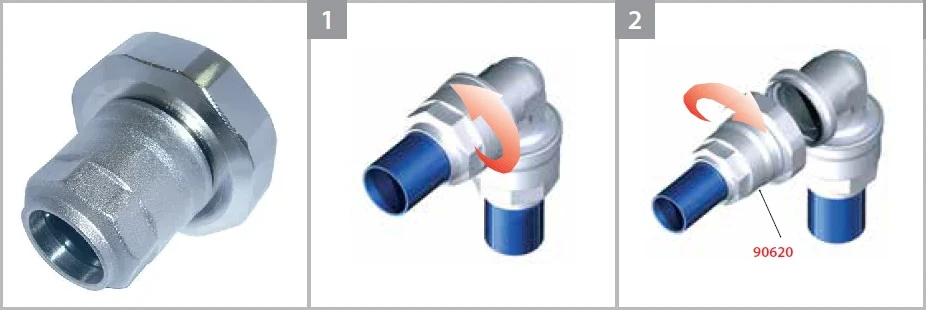

Видеоинструкция по установке труб в фитинги

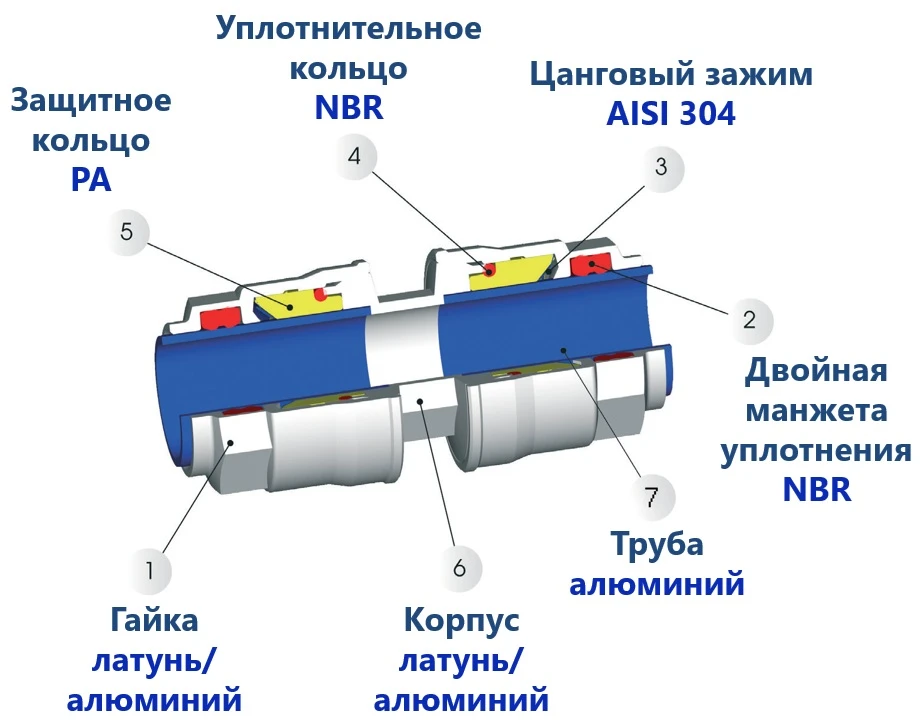

Все соединения в системе INFINITY выполняются по принципу цангового быстроразъёмного соединения.

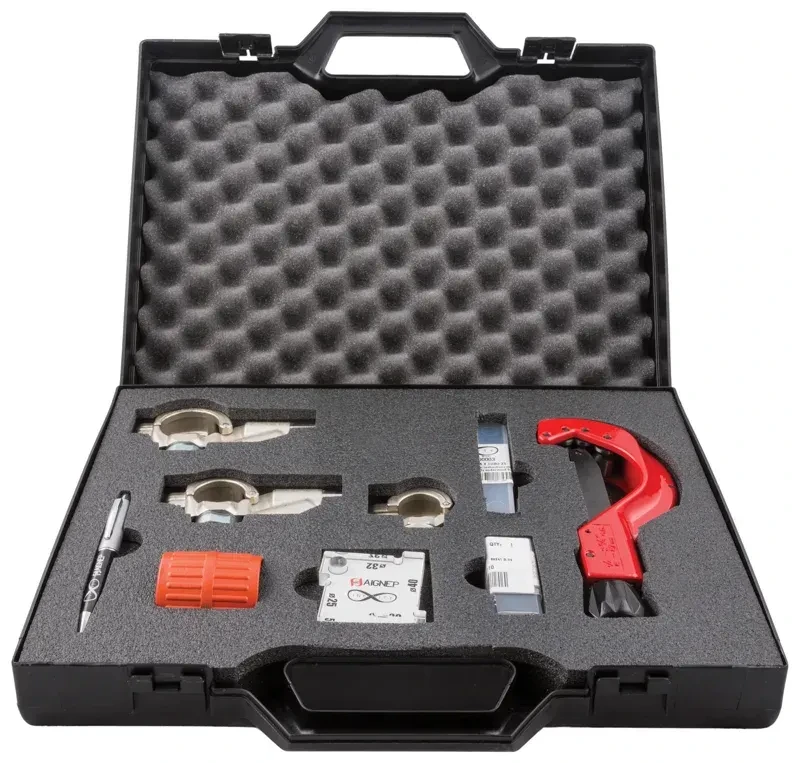

Монтаж сводится к резке трубы, её установке в фитинг и фиксации соединения. Это позволяет существенно сократить сроки выполнения работ и избежать дополнительных согласований, связанных со сваркой и пожароопасными операциями.

Безопасность и заземление

Полностью металлическая конструкция фитингов гарантирует:

• надёжное заземление всей пневмомагистрали без дополнительных перемычек;
• антистатичность системы;
• устойчивость к механическим и температурным воздействиям;
• соответствие требованиям по пожарной безопасности.

Дополнительным преимуществом является заводская предзатяжка фитингов оптимальным крутящим моментом, что исключает человеческий фактор при монтаже и снижает риск аварий и рекламаций.

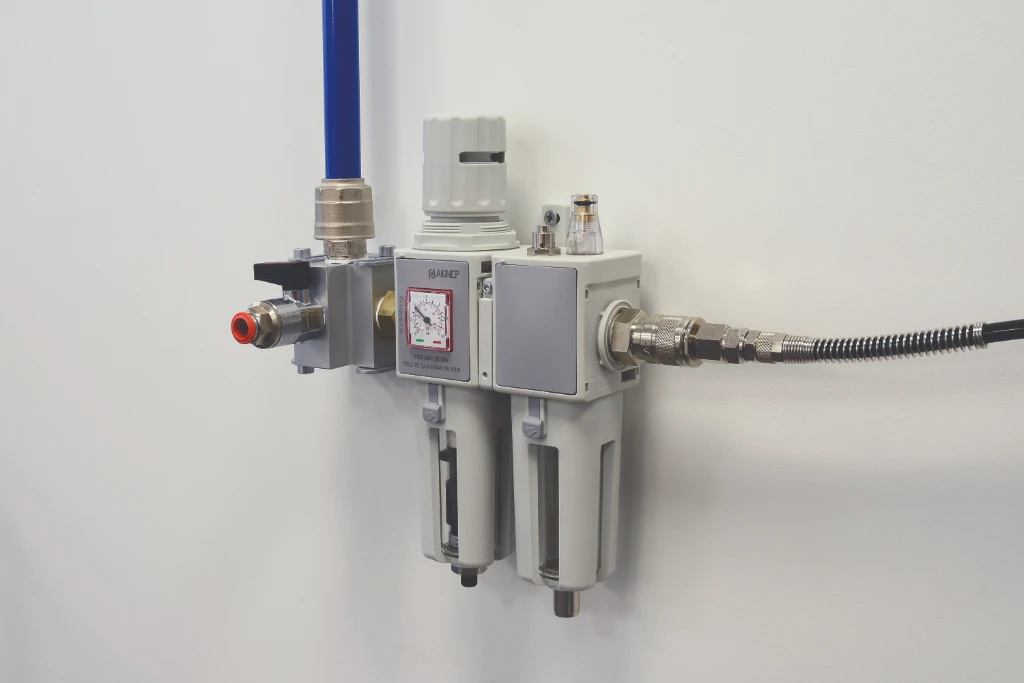

Система опусков и разводки к потребителям

Одной из ключевых инженерных особенностей системы AIGNEP INFINITY является продуманная система опусков и разводки к конечным потребителям. Именно на этом участке пневмосети чаще всего возникают проблемы с конденсатом, перепадами давления и неудобством обслуживания оборудования.

В системе INFINITY эти задачи решены на конструктивном уровне за счёт специализированных фитингов и запатентованных решений.

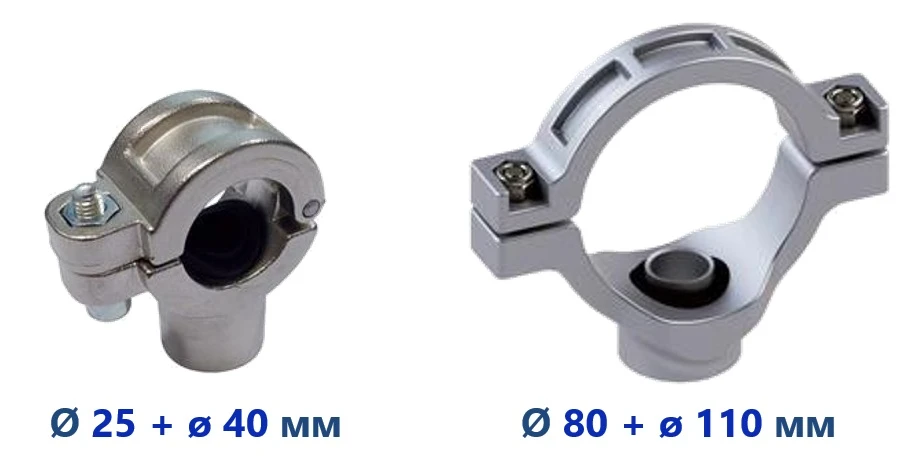

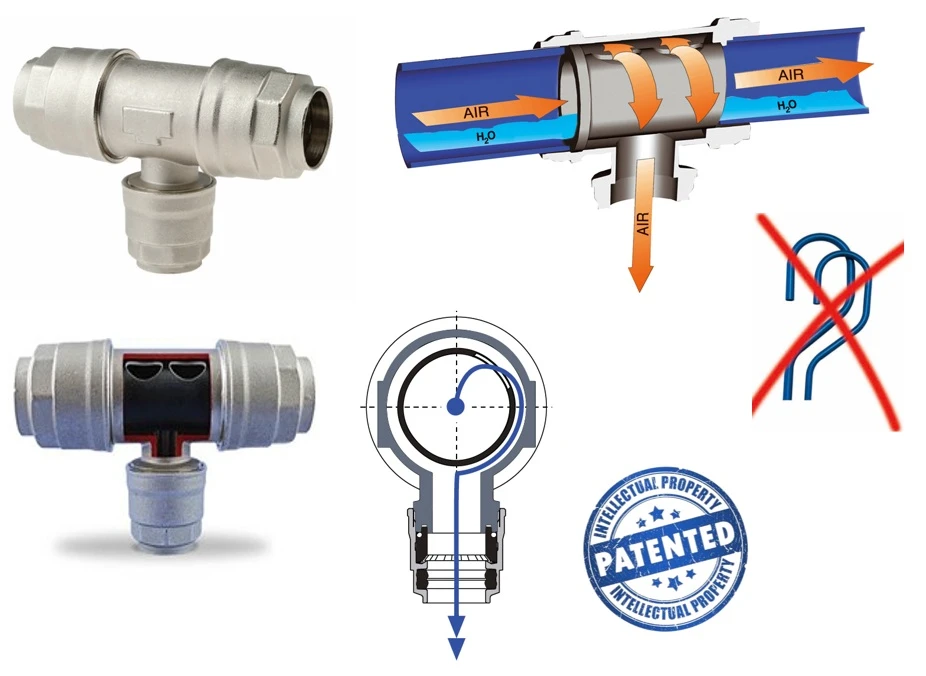

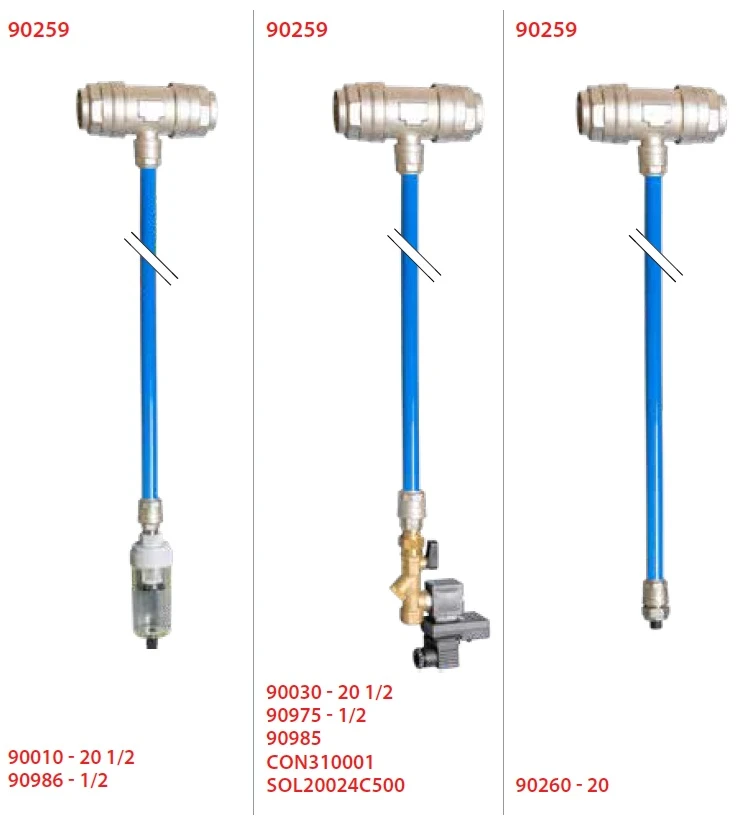

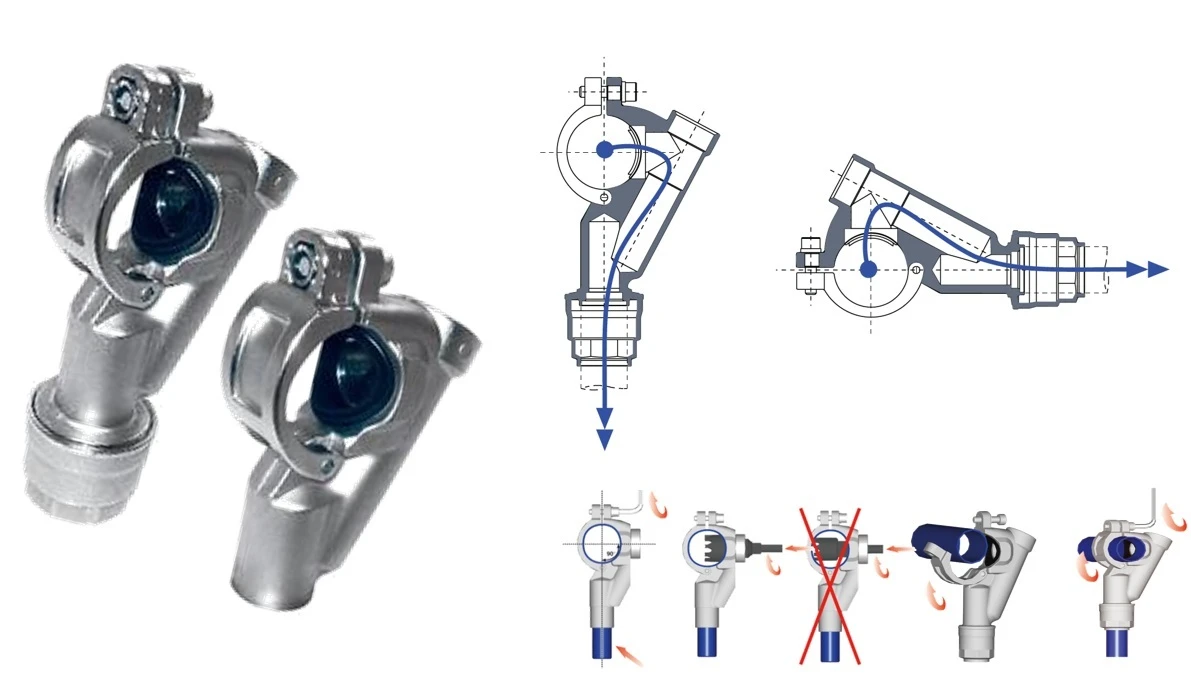

Накладные опуски с защитой от конденсата

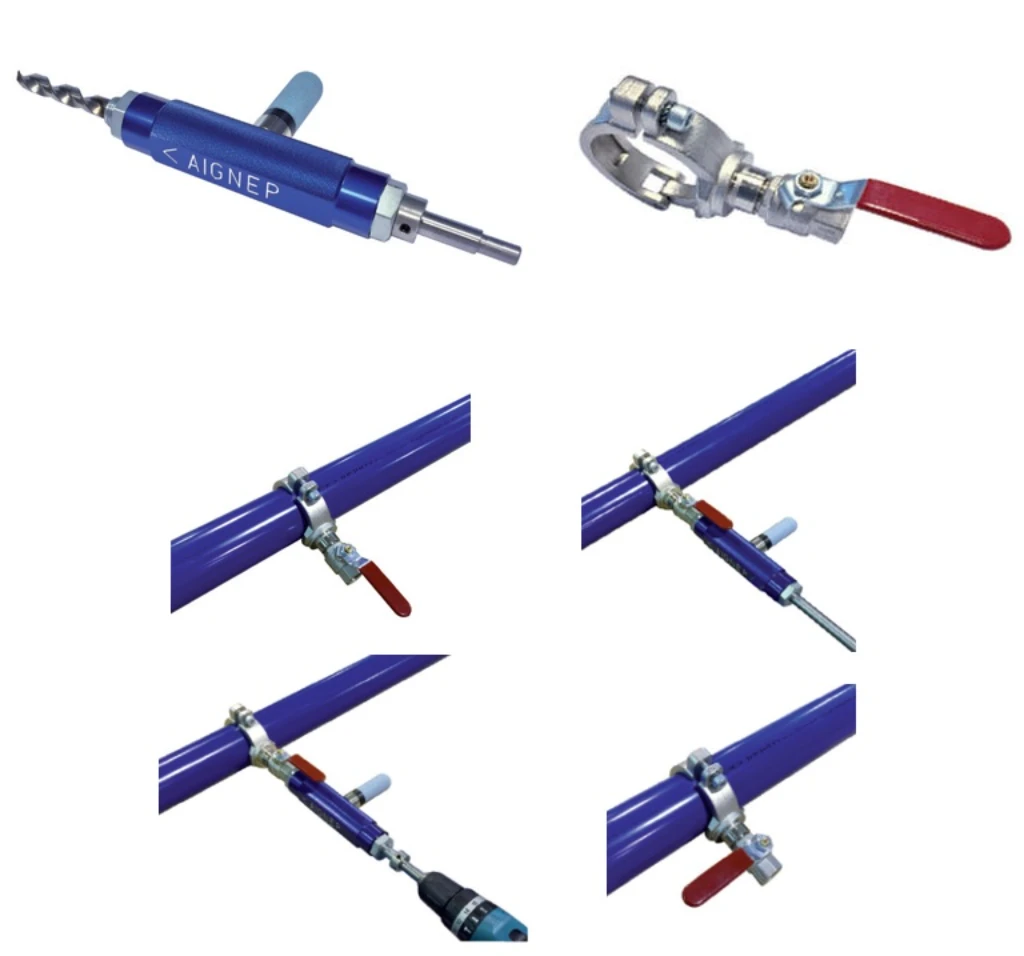

Если необходимо выполнить отвод к потребителю уже после завершения основной магистрали и без её демонтажа, то используют накладные опуски серии 90240–90246.

Накладные опуски без защиты от конденсата

В условиях ограниченного пространства применяются специальные накладные опуски серии 90247, которые компактнее, но не задерживают конденсат и подходят для нестандартных компоновок.

Такой подход даёт инженеру свободу в планировании и позволяет адаптировать систему под изменения производственного процесса.

‹ ›

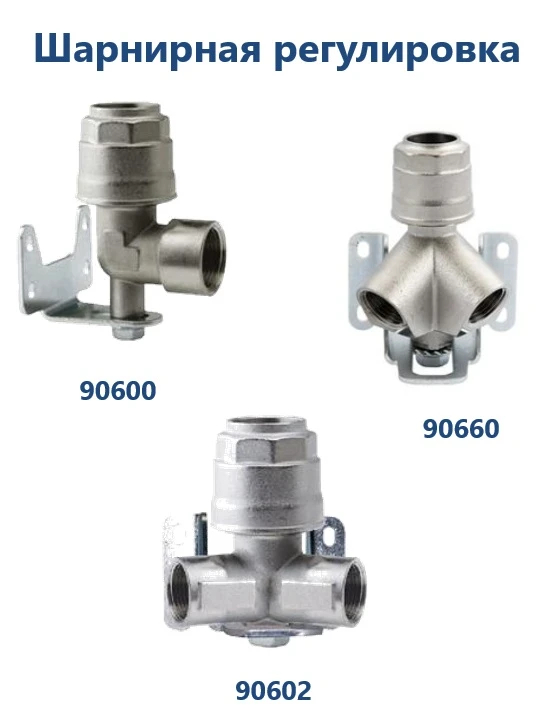

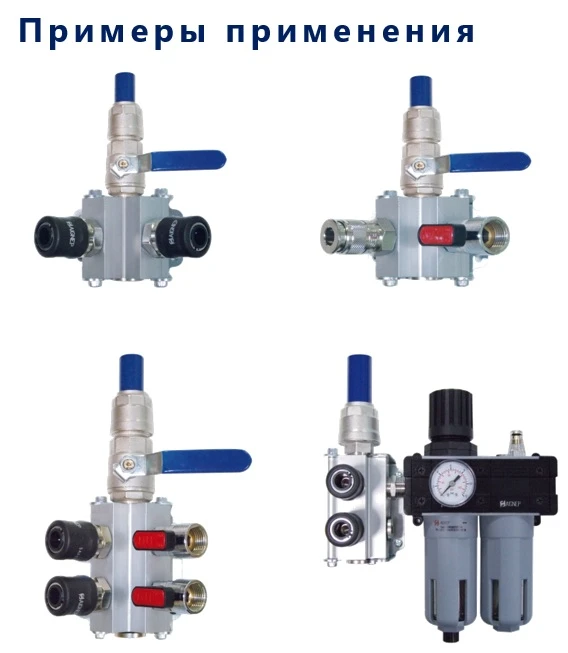

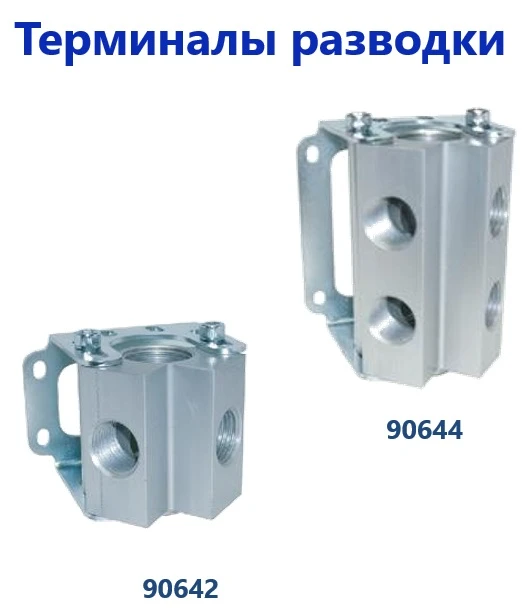

Терминалы разводки

Для компактной и аккуратной разводки воздуха к нескольким потребителям используются терминалы разводки (90642, 90644), а также элементы с шарнирной регулировкой (90600, 90602, 90660).

Терминалы позволяют:

• сосредоточить точки подключения в одном месте;
• обеспечить удобный доступ для обслуживания;
• поддерживать аккуратный и понятный внешний вид пневмосети;
• гибко адаптировать направление и высоту подключения.

В результате система опусков INFINITY не только повышает надёжность и качество подачи воздуха, но и упрощает эксплуатацию пневмосети в целом.

‹ ›

Аксессуары и компоненты для полноценной пневмосети

Для построения законченной и удобной в эксплуатации пневмомагистрали система AIGNEP INFINITY включает широкий набор аксессуаров и вспомогательных компонентов. Они позволяют не только корректно смонтировать трубопровод, но и обеспечить удобство обслуживания, безопасность и гибкость при дальнейшей эксплуатации.

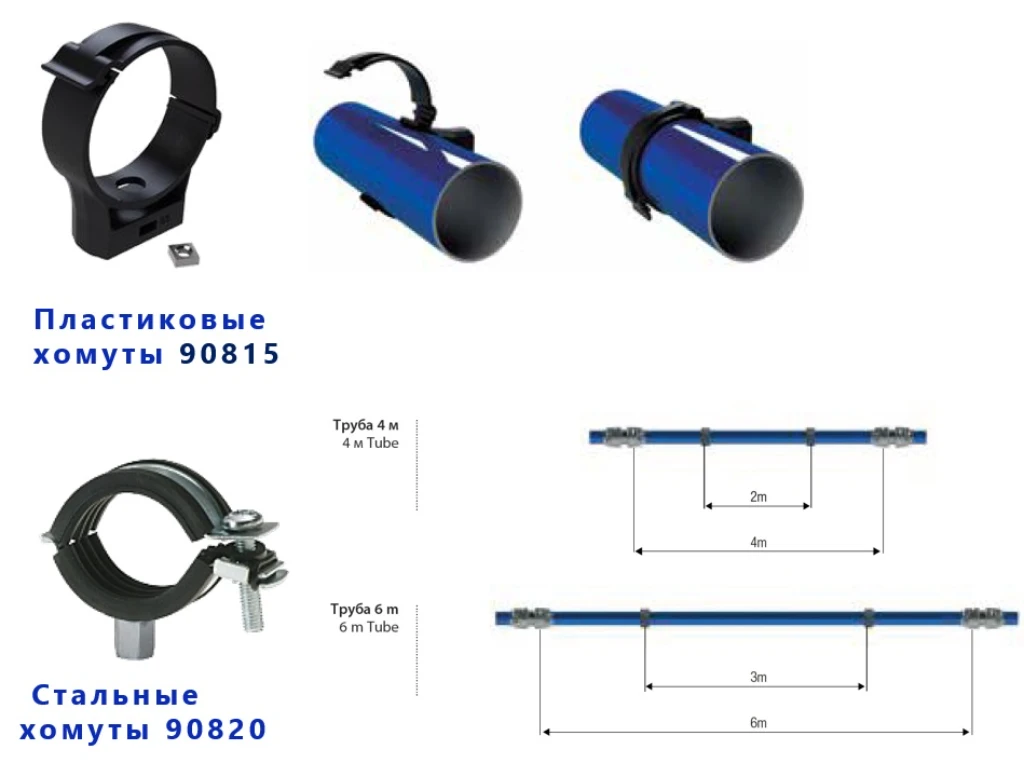

Крепёж и элементы монтажа

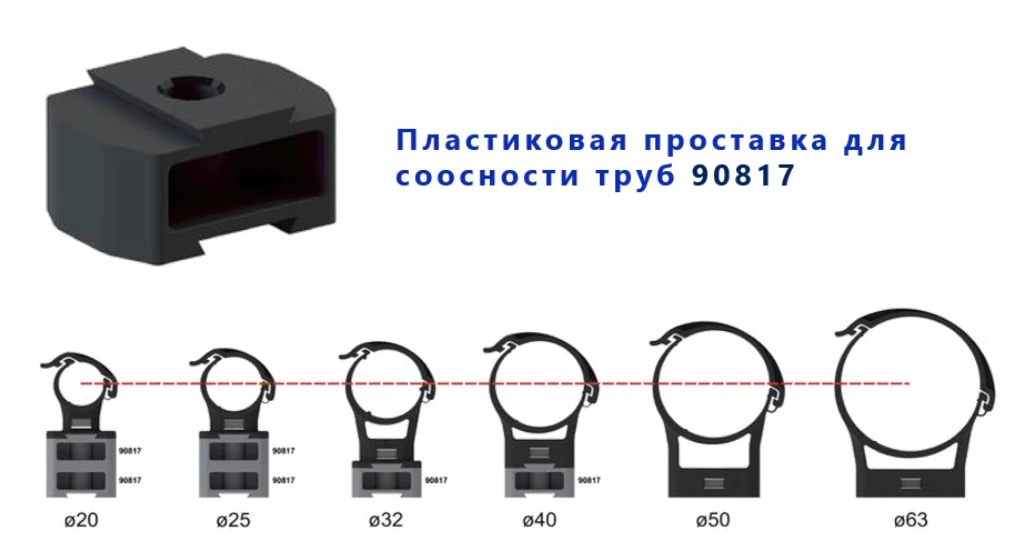

Для фиксации трубопроводов используются специализированные хомуты и монтажные элементы, рассчитанные на вес и геометрию алюминиевых труб:

• пластиковые хомуты (серия 90815);
• стальные хомуты (серия 90820);
• пластиковые проставки (серия 90817) для корректного позиционирования труб;
• хомуты различных исполнений для диапазонов диаметров от 20 до 110 мм.

Меньший вес алюминиевых труб по сравнению со стальными позволяет снизить требования к прочности несущих конструкций и упростить монтаж на существующих перекрытиях и металлоконструкциях.

‹ ›

‹ ›

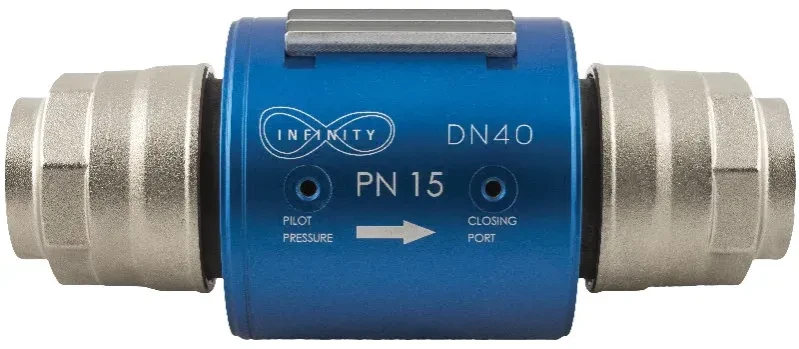

Пневматические запорные клапаны

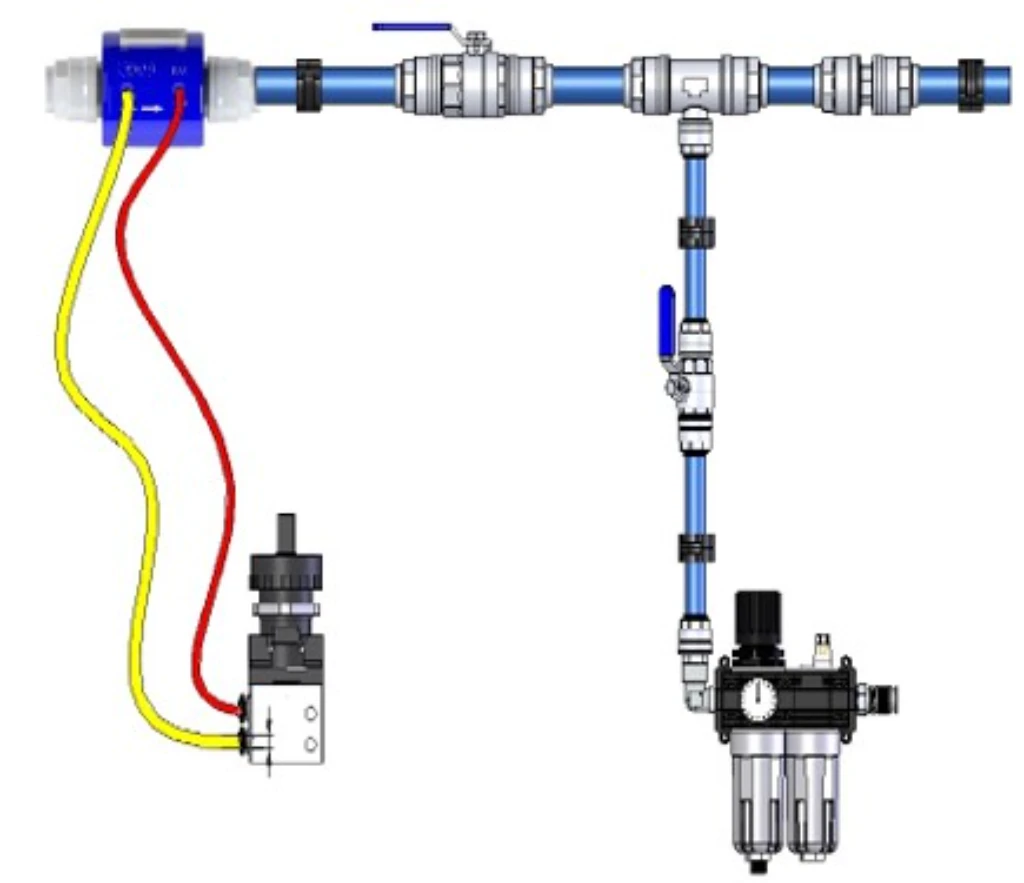

Для дистанционного управления пневмомагистралью применяются пневматические отсечные клапаны (серия 90740) для диаметров Ø 32–63 мм.

Ключевые особенности клапанов:

• пневматическое управление;
• нормально закрытое исполнение;
• начало открытия при давлении около 2 бар;
• возможность дистанционного перекрытия магистрали;
• заводская гарантия 10 лет.

‹ ›

Дополнительные элементы

В систему также входят элементы, повышающие удобство при монтаже и безопасность:

• влагосепараторы (серия 90892);
• манифолды для распределения воздуха;
• устройства блокировки клапанов (серии 90705–90725);
• подвесы и вспомогательные элементы для организации рабочих зон.
• удлинители для шлангов (серия 90825);
• балансиры для подвеса инструмента (серия 90826).

Использование штатных аксессуаров и компонентов INFINITY позволяет собрать пневмосеть как единое целое, без компромиссов по совместимости, надёжности и внешнему виду.

Преимущества INFINITY для заказчика

При выборе пневмомагистрали заказчик фактически инвестирует в инфраструктуру предприятия на многие годы вперёд. Система AIGNEP INFINITY ориентирована именно на долгосрочную эксплуатацию и позволяет получить не только технические, но и прямые экономические преимущества.

Надёжность и ресурс

Полностью металлическая конструкция труб и фитингов, отсутствие сварных и резьбовых соединений, а также заводская предзатяжка фитингов обеспечивают стабильную герметичность пневмосети на всём сроке службы.

• рабочее давление до 16 бар с запасом прочности;
• устойчивость к вибрациям и импульсным нагрузкам;
• 10-летняя заводская гарантия на систему.

За счёт отсутствия коррозии внутри труб исключается образование окалины и загрязнений, которые обычно становятся причиной преждевременного выхода из строя пневмооборудования.

Снижение утечек и энергопотерь

Герметичные цанговые соединения с двойным уплотнением и полнопроходная геометрия фитингов позволяют существенно сократить потери давления в системе.

• минимальные утечки воздуха;
• равномерное распределение давления по сети;
• снижение времени работы компрессоров;
• уменьшение затрат на электроэнергию.

На практике это выражается в снижении эксплуатационных расходов уже в первые годы работы пневмосети.

Гарантированное заземление и безопасность

Металлические трубы и фитинги обеспечивают непрерывное электрическое соединение по всей длине магистрали. Это позволяет:

• реализовать заземление без дополнительных перемычек;
• исключить накопление статического электричества;
• повысить безопасность в запылённых и потенциально взрывоопасных зонах.

Кроме того, система устойчива к ультрафиолету и не поддерживает горение, что важно при прокладке пневмолиний в цехах и на открытых участках.

Чистый и сухой воздух у потребителя

Запатентованные решения для опусков предотвращают попадание конденсата в линии потребителей. Это позволяет:

• снизить нагрузку на фильтры и осушители;
• продлить срок службы пневмоинструмента и автоматики;
• обеспечить стабильную работу технологического оборудования.

Презентабельный внешний вид и порядок на объекте

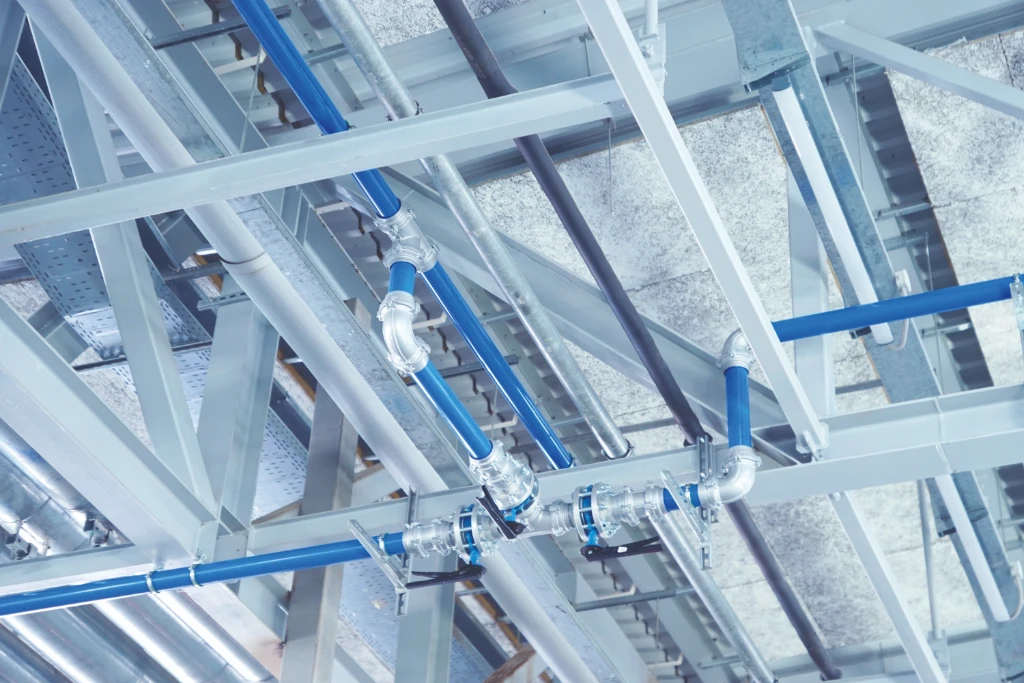

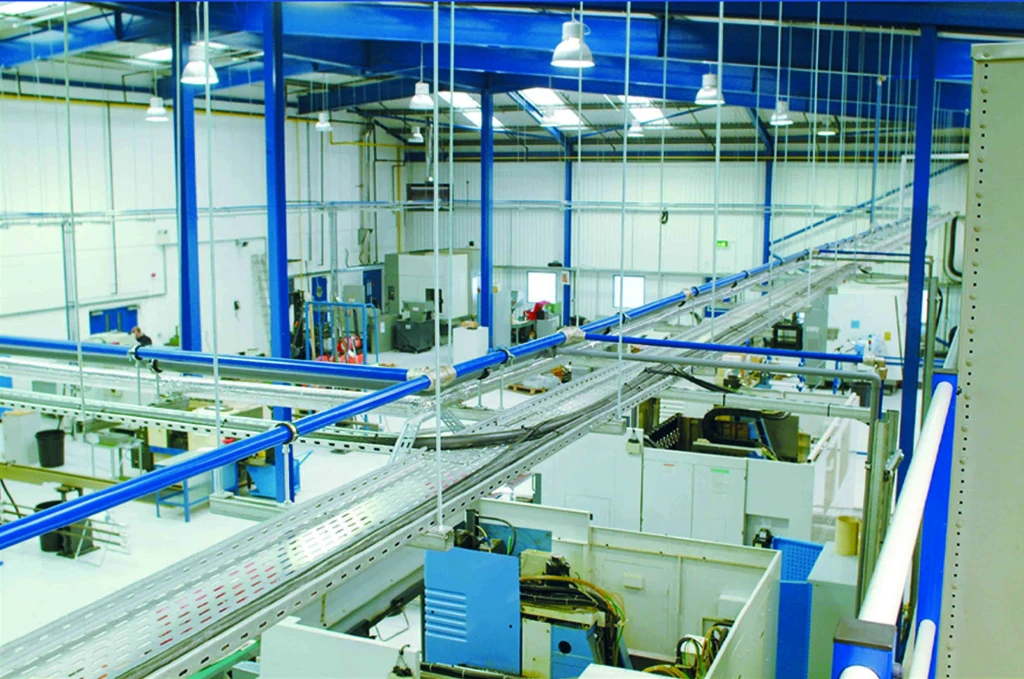

Алюминиевые трубы с заводским покрытием и аккуратная система креплений формируют эстетичный и современный внешний вид пневмосети. Это особенно актуально для:

• современных производственных цехов;
• объектов с экскурсионными маршрутами;
• предприятий, ориентированных на стандарты Lean и 5S.

В результате заказчик получает не только надёжную пневмосеть, но и инженерно выверенное решение, которое снижает эксплуатационные риски и повышает общую эффективность производства.

Преимущества INFINITY для подрядчика и монтажной организации

Система AIGNEP INFINITY выгодна не только конечному заказчику, но и подрядным организациям, выполняющим проектирование и монтаж пневмомагистралей. Конструкция системы изначально ориентирована на сокращение трудозатрат, минимизацию ошибок и повышение предсказуемости результата.

Быстрый монтаж без сварки и резьбы

Все соединения в системе INFINITY выполняются по принципу цангового быстроразъёмного соединения. Это полностью исключает:

• сварочные работы;
• нарезание резьбы;
• пайку и использование открытого пламени;
• применение смазок и герметиков.

Монтаж сводится к резке трубы, её установке в фитинг и фиксации соединения. Это позволяет существенно сократить сроки выполнения работ и избежать дополнительных согласований, связанных со сваркой и пожароопасными операциями.

Минимизация человеческого фактора

Фитинги INFINITY поставляются с заводской предзатяжкой оптимальным крутящим моментом. Это исключает типовые ошибки монтажников, характерные для резьбовых соединений:

• недотяжка и последующие утечки;
• перетяжка и повреждение элементов;
• неоднородное качество соединений на разных участках сети.

В результате подрядчик получает стабильное качество монтажа и снижает риск рекламаций со стороны заказчика.

Широкий выбор фитингов и решений

Система INFINITY включает широкий ассортимент фитингов, опусков и аксессуаров, что позволяет:

• подобрать оптимальное решение под конкретную компоновку объекта;
• избежать нестандартных и трудоёмких монтажных решений;
• быстро адаптировать проект под изменения на площадке.

Наличие накладных опусков и решений для врезки под давлением упрощает работу на действующих производствах, где остановка системы нежелательна или невозможна.

Сокращение сроков и затрат на монтаж

За счёт малого веса алюминиевых труб, отсутствия сварки и высокой скорости сборки достигается:

• сокращение трудозатрат до 50% по сравнению со стальными трубопроводами;
• уменьшение численности монтажной бригады;
• снижение требований к квалификации персонала;
• предсказуемые сроки сдачи объекта.

Для подрядчика это означает более точное планирование работ, снижение рисков срыва сроков и повышение рентабельности проектов.

Удобство модернизации и повторного использования

Модульная конструкция системы позволяет без проблем:

• демонтировать отдельные участки пневмосети;
• переносить магистрали и опуски на новые места;
• повторно использовать трубы и фитинги.

Это особенно важно при реконструкции производств, переезде оборудования и поэтапном развитии предприятия.

Сравнение INFINITY с альтернативными решениями

При выборе материала для пневмомагистрали важно оценивать не только первоначальную стоимость труб, но и совокупные затраты владения, надёжность, безопасность и соответствие нормативным требованиям. Ниже приведено сравнение системы AIGNEP INFINITY с наиболее распространёнными альтернативами.

Сравнение со стальными пневмолиниями

Стальные трубопроводы (чёрная или оцинкованная сталь) до сих пор широко применяются в пневмосетях, однако имеют ряд системных недостатков:

• Коррозия изнутри — влага в сжатом воздухе приводит к образованию ржавчины и окалины, которые загрязняют воздух и повреждают пневмооборудование.
• Потери давления — шероховатая внутренняя поверхность и резьбовые соединения увеличивают сопротивление потоку.
• Утечки — резьбовые соединения со временем теряют герметичность; утечки 8–10% считаются типичными.
• Высокие трудозатраты — сварка или нарезка резьбы требуют квалифицированного персонала и увеличивают сроки монтажа.
• Большой вес — усложняет монтаж и повышает требования к креплениям.

На фоне этого алюминиевая система INFINITY обеспечивает:

• отсутствие внутренней коррозии;
• гладкую внутреннюю поверхность и меньшие потери давления;
• герметичные быстроразъёмные соединения;
• существенно более быстрый и чистый монтаж;
• меньший вес и удобство модернизации.

Сравнение с полипропиленовыми трубами

Полипропиленовые (ПП) трубы часто рассматриваются как «бюджетное» решение для пневмолиний, однако при детальном анализе выявляются серьёзные ограничения и риски:

• Большинство ПП-труб предназначены для воды и не допускаются производителями к применению для сжатого воздуха.
• Рабочее давление необходимо оценивать при температурах до +60 °C, при которых допустимые значения резко снижаются.
• Ультрафиолет разрушает пластик, что исключает наружную прокладку без защиты.
• Температурные расширения требуют установки компенсаторов, а в конечном счёте практически любая трубопроводная система из ПП "идёт волной" из-за колебаний температур.



Полипропиленовые компенсаторы.



Пример монтажа трубопроводов из полипропилена.

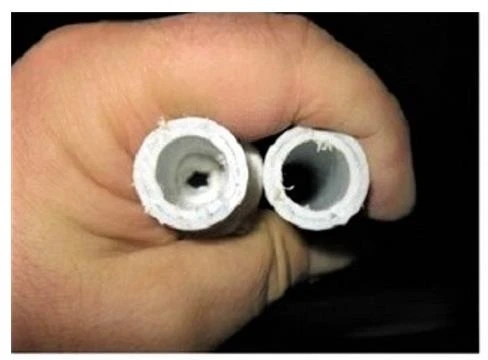

• Ошибки и "перестраховка" при сварке приводят к внутренним наплывам и заужению прохода. Помимо снижения расхода наплывы становятся точками накопления конденсата и причиной гидроударов.





• Сертифицированные ПП-трубы для воздуха стоят в 5–10 раз дороже водяных аналого, что сводит на нет единственное их преимущество перед более качественными решениями.

Отдельного внимания заслуживают пожарные и нормативные риски. При нагреве ПП быстро теряет прочность, разрывается и выходящий воздух может усиливать очаг горения.

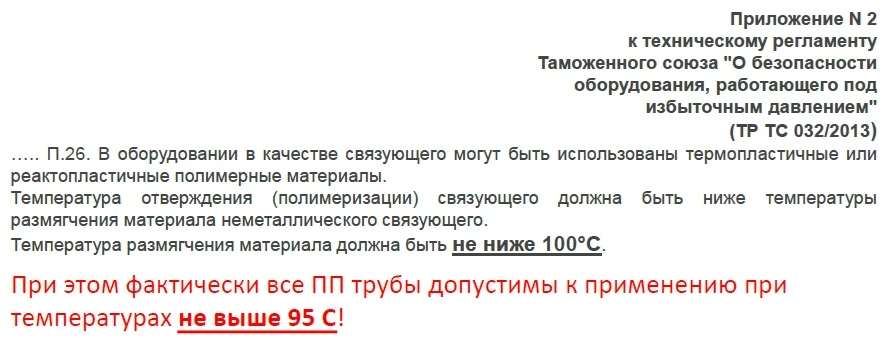

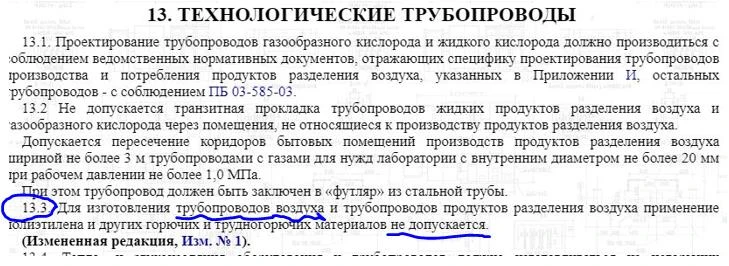

Во многих регламентах применение ПП для сжатого воздуха напрямую ограничено или запрещено.

На этом фоне полностью металлическая система INFINITY:

• устойчива к ультрафиолету и нагреву;
• не поддерживает горение;
• соответствует требованиям по промышленной безопасности;
• обеспечивает предсказуемый ресурс и 10-летнюю гарантию.

Таким образом, при комплексной оценке надёжности, безопасности и затрат алюминиевая система INFINITY оказывается более рациональным и технологичным решением для промышленных пневмолиний.

Экономика и срок службы пневмомагистрали

При выборе пневмомагистрали важно учитывать не только стоимость материалов и монтажа, но и совокупную стоимость владения (TCO) на протяжении всего срока эксплуатации. На практике именно эксплуатационные затраты и потери энергии формируют основную часть расходов.

Начальные инвестиции

На этапе закупки алюминиевые пневмолинии часто воспринимаются как более дорогое решение по сравнению с трубами из стали или полипропилена. Однако при детальном расчёте проекта это различие значительно сокращается за счёт:

• снижения трудозатрат на монтаж;
• отсутствия сварки, резьбы, пайки и сопутствующих операций;
• меньших требований к квалификации персонала;
• отсутствия необходимости в покраске и антикоррозийной обработке.

В результате первоначальные затраты на реализацию пневмомагистрали INFINITY зачастую сопоставимы со стальными решениями, а в ряде случаев оказываются ниже.

Эксплуатационные затраты

Основные статьи расходов при эксплуатации пневмосети связаны с энергопотреблением компрессоров и обслуживанием оборудования. Здесь система INFINITY демонстрирует ключевые преимущества:

• гладкая внутренняя поверхность труб снижает сопротивление потоку;
• полнопроходные фитинги минимизируют локальные потери давления;
• герметичные соединения практически исключают утечки воздуха;
• отсутствие коррозии сохраняет характеристики сети на всём сроке службы.

Даже небольшие утечки или дополнительные перепады давления вынуждают компрессор работать дольше и на более высоком давлении. В масштабе предприятия это приводит к заметному росту потребления электроэнергии. Использование системы INFINITY позволяет стабилизировать параметры сети и снизить эти потери.

Срок службы и обслуживание

Алюминиевые пневмолинии INFINITY рассчитаны на длительную эксплуатацию без деградации характеристик:

• отсутствует внутренняя коррозия и образование окалины;
• не требуется регулярная покраска и антикоррозийная защита;
• соединения не «расползаются» со временем;
• система легко модернизируется без демонтажа всей магистрали.

Заводская гарантия 10 лет подтверждает расчётный ресурс системы и снижает риски для заказчика. На практике такие пневмолинии служат значительно дольше, сохраняя стабильные параметры давления и расхода.

С точки зрения экономики INFINITY является не расходом, а инфраструктурной инвестицией, которая окупается за счёт снижения эксплуатационных затрат, повышения надёжности и гибкости производства.

Проектирование пневмосети INFINITY

Эффективность пневмомагистрали во многом определяется качеством её проектирования. Даже самая надёжная система труб и фитингов не сможет реализовать свой потенциал при неверно подобранных диаметрах или неудачной компоновке. Система AIGNEP INFINITY изначально ориентирована на инженерный подход к проектированию.

Подбор оптимальных диаметров труб

Широкий диапазон диаметров труб INFINITY (от Ø 20 до Ø 168 мм) позволяет точно адаптировать пневмомагистраль под реальные условия эксплуатации:

• расход воздуха по каждому участку сети;
• допустимые потери давления;
• протяжённость магистралей и количество отводов;
• перспективы расширения производства.

Точный подбор диаметров позволяет избежать двух крайностей: избыточных диаметров с лишними затратами и заниженных сечений, приводящих к падению давления и росту энергопотребления.

Планировщик сети INFINITY

Для упрощения проектирования и повышения точности расчётов используется специализированный планировщик сети INFINITY. Этот инструмент позволяет:

• рассчитать оптимальные диаметры труб;
• оценить потери давления по участкам сети;
• визуализировать компоновку пневмомагистрали;
• подобрать фитинги и аксессуары под конкретный проект.

Использование планировщика снижает вероятность ошибок на этапе проектирования и позволяет заранее оценить экономику будущей пневмосети.

BIM-проектирование пневмосетей INFINITY

При проектировании современных пневмомагистралей всё чаще применяется технология BIM (Building Information Modeling) — цифровое информационное моделирование инженерных систем. BIM позволяет заранее проработать трассировку пневмосети, выявить коллизии с другими коммуникациями и снизить количество ошибок на этапе монтажа.

Для системы AIGNEP INFINITY доступны BIM-инструменты, упрощающие работу проектировщиков и инженеров.

Плагин Aignep для Autodesk Revit позволяет:

• подбирать BIM-объекты труб и фитингов INFINITY напрямую в среде Revit;
• использовать актуальные параметры изделий без ручного ввода;
• формировать корректные спецификации пневмосети.

Интеграция с расчётным инструментом INFINITY Air Planner позволяет подобрать оптимальные диаметры труб и оценить потери давления уже на стадии проектирования.

BIM-поддержка делает систему INFINITY удобным решением для новых объектов, реконструкции и расширения действующих пневмолиний.

Гибкость и масштабируемость системы

Модульная архитектура INFINITY делает пневмосеть гибкой и адаптируемой к изменениям:

• возможность врезки новых потребителей без остановки системы;
• перенос и переразводка опусков;
• расширение магистралей по мере роста производства;
• повторное использование труб и фитингов.

Это особенно важно для предприятий с динамично меняющимися производственными процессами, где требования к пневмосети могут меняться со временем.

Инженерная поддержка на этапе проекта

При необходимости возможно выполнение инженерного подбора и отрисовка проекта пневмосети с учётом особенностей объекта, нормативных требований и будущих нагрузок. Такой подход позволяет получить оптимальное решение ещё до начала монтажных работ и избежать дорогостоящих переделок.

Грамотно спроектированная система INFINITY обеспечивает стабильную работу пневмооборудования, минимальные потери давления и долгосрочную экономическую эффективность.

Когда система INFINITY — оптимальный выбор

Алюминиевая система пневмолиний AIGNEP INFINITY разработана как универсальное решение, однако в ряде задач её преимущества проявляются особенно ярко. Ниже приведены типовые сценарии, в которых применение INFINITY является наиболее рациональным с инженерной и экономической точки зрения.

Новые производственные объекты

При строительстве новых цехов и производственных площадок система INFINITY позволяет сразу заложить современную пневмомагистраль с оптимальными характеристиками:

• точный подбор диаметров под расчётный расход;
• минимальные потери давления;
• готовность к последующему расширению;
• аккуратный внешний вид без дополнительных отделочных работ.

Это позволяет избежать типичных ошибок, связанных с закладкой «временных» или избыточных решений.

Реконструкция и модернизация существующих пневмосетей

При обновлении старых пневмолиний (сталь, ПП, медь) INFINITY особенно удобна за счёт:

• быстрого монтажа без сварки и пайки;
• возможности поэтапной замены участков;
• врезок под давлением без остановки производства;
• минимальных требований к демонтажу существующих конструкций.

Это позволяет модернизировать пневмосеть с минимальными простоями оборудования.

Расширение действующих производств

При добавлении новых станков, рабочих постов или технологических линий система INFINITY обеспечивает гибкость:

• быстрое добавление новых опусков;
• перенос существующих точек подключения;
• адаптацию сети под изменившиеся нагрузки.

Модульность системы позволяет развивать пневмосеть синхронно с ростом производства.

Объекты с повышенными требованиями к безопасности и качеству воздуха

INFINITY является оптимальным выбором для объектов, где важны:

• чистый и стабильный сжатый воздух;
• устойчивость к ультрафиолету и нагреву;
• пожарная безопасность;
• гарантированное заземление и антистатичность.

К таким объектам относятся машиностроительные предприятия, сборочные производства, участки с автоматизированными линиями, а также объекты с требованиями по промышленной безопасности.

Во всех перечисленных сценариях система INFINITY позволяет получить предсказуемый результат и снизить совокупные затраты владения пневмосетью.

Вывод

Пневмомагистраль — это один из ключевых элементов инженерной инфраструктуры предприятия, от которого напрямую зависят надёжность оборудования, энергопотребление и стабильность технологических процессов. Ошибки при выборе материала и конструкции трубопровода практически всегда приводят к скрытым затратам, которые накапливаются годами.

Алюминиевая система AIGNEP INFINITY решает основные проблемы традиционных пневмолиний за счёт продуманной инженерной концепции:

• полностью металлическая конструкция без коррозии и хрупких элементов;
• герметичные полнопроходные фитинги с заводской предзатяжкой;
• минимальные потери давления и снижение энергопотребления;
• устойчивость к ультрафиолету, нагреву и внешним воздействиям;
• гибкость, масштабируемость и удобство модернизации.

В отличие от стальных и пластиковых трубопроводов, система INFINITY обеспечивает предсказуемый ресурс, чистый сжатый воздух и стабильные параметры работы на протяжении всего срока службы. Заводская гарантия 10 лет подтверждает надёжность решения и снижает риски для заказчика.

INFINITY — это не временное и не компромиссное решение. Это инвестиция в инженерную инфраструктуру, которая окупается за счёт снижения эксплуатационных затрат, повышения безопасности и готовности производства к развитию.

Если вам требуется подобрать трубы и фитинги для пневмомагистрали, рассчитать оптимальные диаметры или спроектировать пневмосеть под конкретные условия эксплуатации — система AIGNEP INFINITY позволяет реализовать эту задачу на профессиональном уровне.
