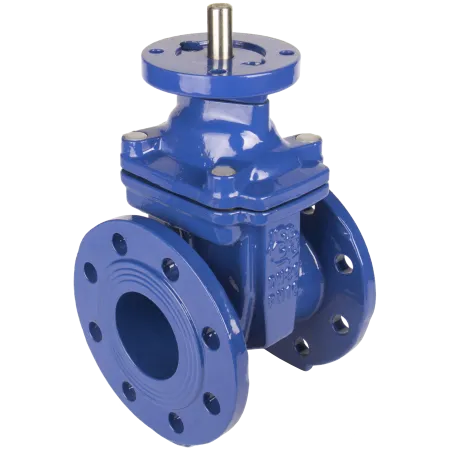

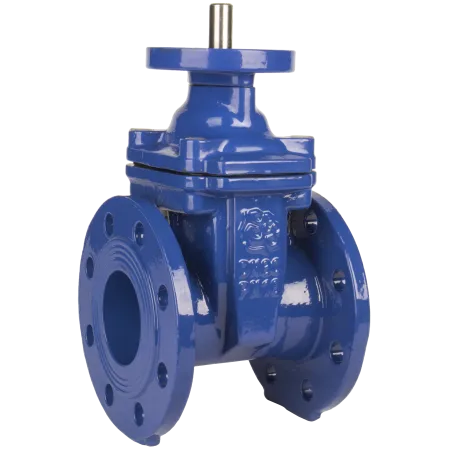

103-080-16 Рашворк - Задвижка клиновая фланцевая чугунная с обрезиненным клином ДУ 80 PN16, под привод F10

Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).

Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).

Конструкция клина в клиновых задвижках:

• Жёсткий клин — монолитная деталь без подвижных элементов, обеспечивает высокую прочность и надёжность при стабильных условиях эксплуатации.
• Обрезиненный клин — металлический сердечник с резиновым покрытием, что улучшает герметичность и снижает износ седла.
• Двухдисковый клин — состоит из двух отдельных дисков, прижимаемых друг к другу пружиной; хорошо компенсирует перекосы трубопровода.
• Упругий клин — монолитный клин с эластичной вставкой или перемычкой, которая позволяет компенсировать небольшие деформации седел и повышает герметичность.

СТ ЦКБА 036-2007 — это унифицированная система технических кодов, разработанная Центральным конструкторским бюро арматуростроения (ЦКБА) для классификации трубопроводной арматуры. Каждый элемент кода отражает ключевые параметры изделия: конструктивный тип (клапан, вентиль, задвижка, затвор, кран), материал корпуса, вид рабочей среды, исполнение уплотнений и присоединений.

Такая маркировка позволяет однозначно расшифровывать характеристики арматуры при проектировании, подборе и эксплуатации оборудования. Благодаря стандарту ЦКБА инженеры и обслуживающий персонал быстро понимают, что представляет собой изделие и в каких условиях оно может работать, даже без подробного паспорта или каталога.

Подробнее читайте в статье.

Тип шпинделя задвижки определяет способ передачи усилия на запорный элемент:

• Выдвижной шпиндель — при открытии движется вверх, ход виден.
• Невыдвижной шпиндель — вращается без изменения положения, ход скрыт.

Строительная длина L по DIN 3202/F4 — это стандартизированная монтажная длина межфланцевых задвижек и клапанов с фланцевым присоединением, рассчитанная для компактных установок. Обычно применяется для чугунных задвижек DN 40–600, обеспечивая унификацию размеров при проектировании трубопроводов.

Отличие между DIN 3202/F4 и DIN 3202/F5:

• DIN 3202/F4 — укороченная строительная длина. Используется там, где требуется компактная установка и минимальная занимаемая площадь.
• DIN 3202/F5 — удлинённая строительная длина. Применяется для повышения надёжности потока и долговечности оборудования, особенно на трубопроводах с высокими нагрузками.

Иными словами: F4 — короткие, F5 — длинные.
