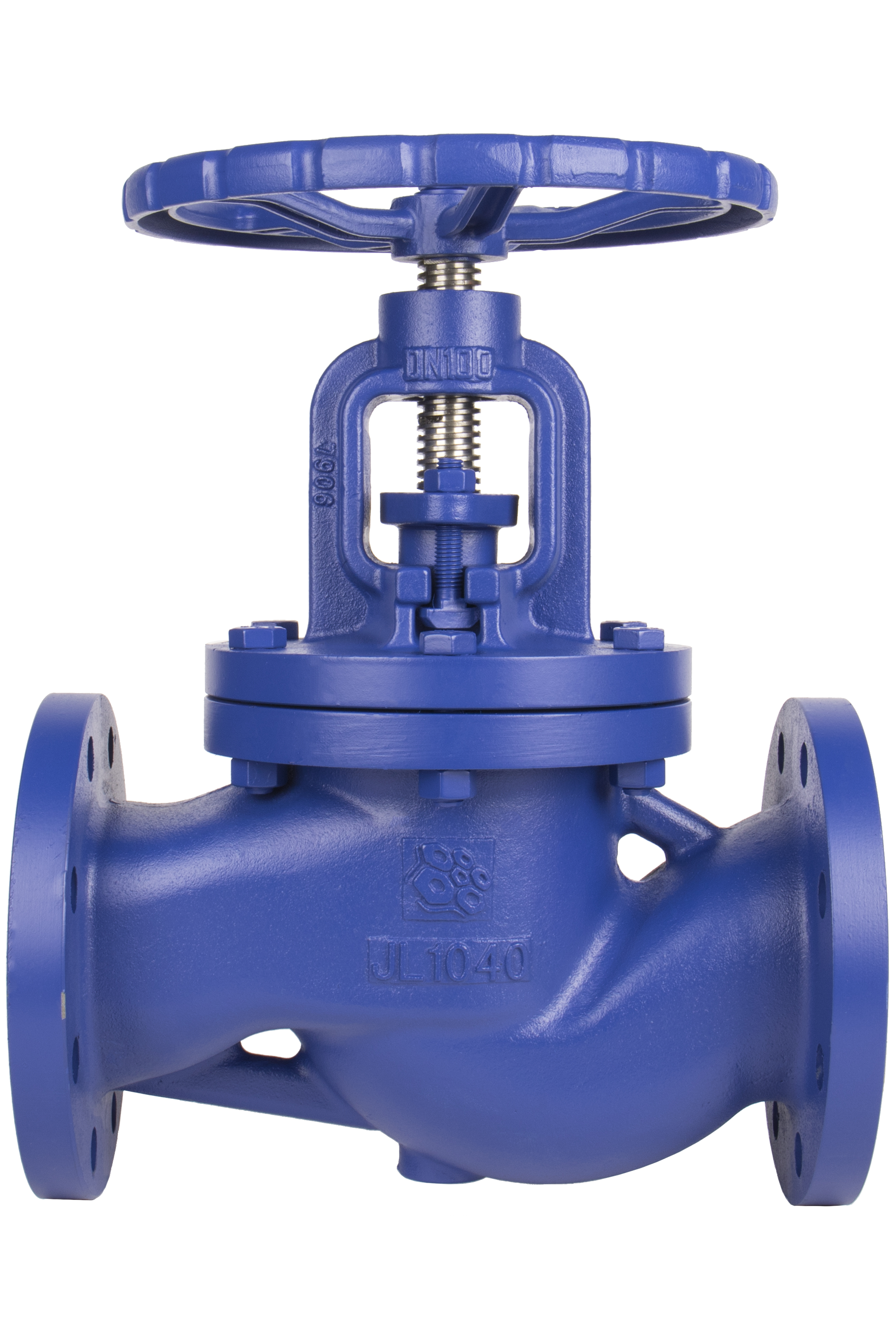

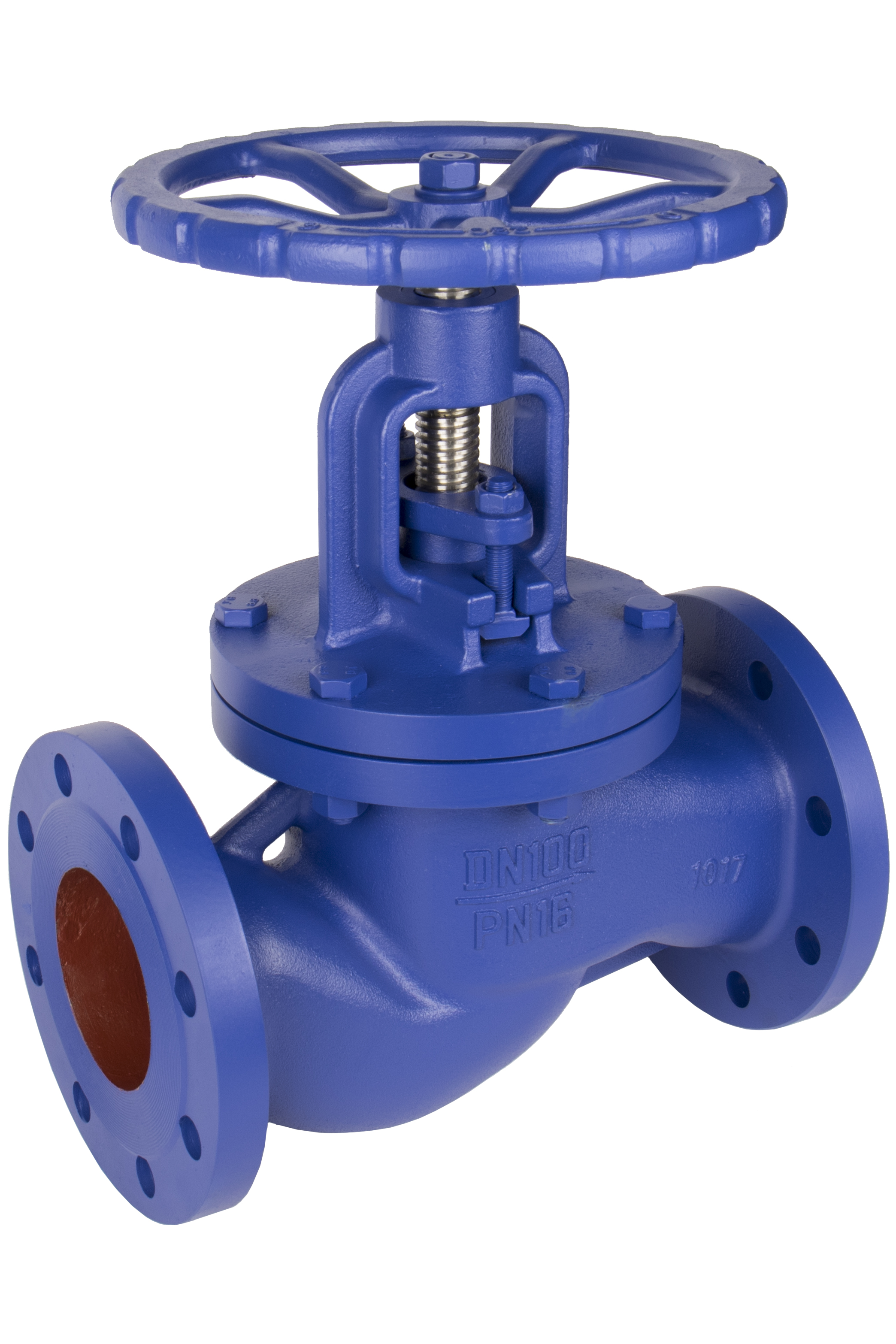

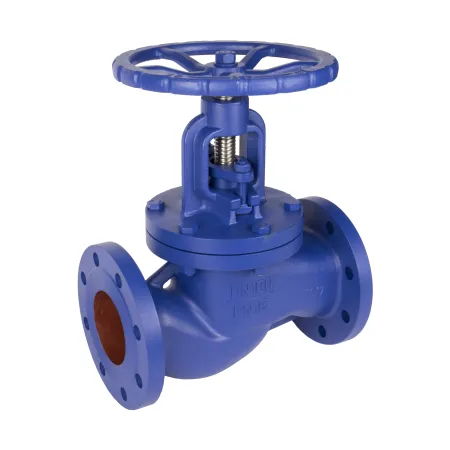

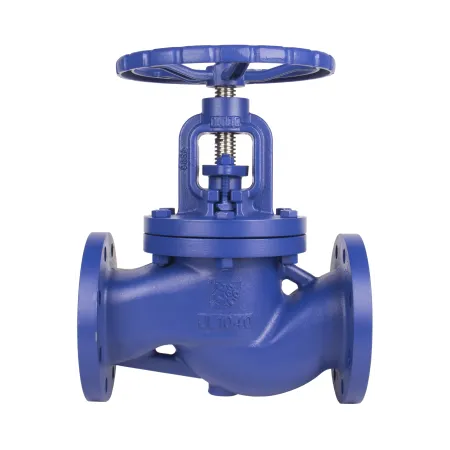

315-080-16 Рашворк - Вентиль запорный фланцевый чугунный сальниковый ДУ 80 PN16, -10 ÷ 250°C

Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).

Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).

Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.

Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:

Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.

Kv - это метрический аналог Cv, определенный как:

Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м³/час.

Связь между Cv и Kv:

Cv = 1,16 * Kv

Kv = 0,853 * Cv

Строительная длина L по DIN 3202/F4 — это стандартизированная монтажная длина межфланцевых задвижек и клапанов с фланцевым присоединением, рассчитанная для компактных установок. Обычно применяется для чугунных задвижек DN 40–600, обеспечивая унификацию размеров при проектировании трубопроводов.

Отличие между DIN 3202/F4 и DIN 3202/F5:

• DIN 3202/F4 — укороченная строительная длина. Используется там, где требуется компактная установка и минимальная занимаемая площадь.
• DIN 3202/F5 — удлинённая строительная длина. Применяется для повышения надёжности потока и долговечности оборудования, особенно на трубопроводах с высокими нагрузками.

Иными словами: F4 — короткие, F5 — длинные.

Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).

Единицы измерения товара (штука, метр, упаковка и т.п.)
