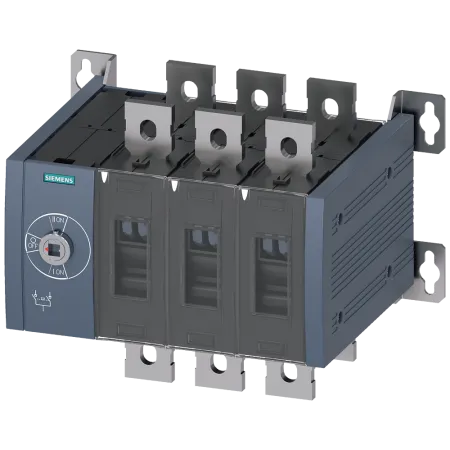

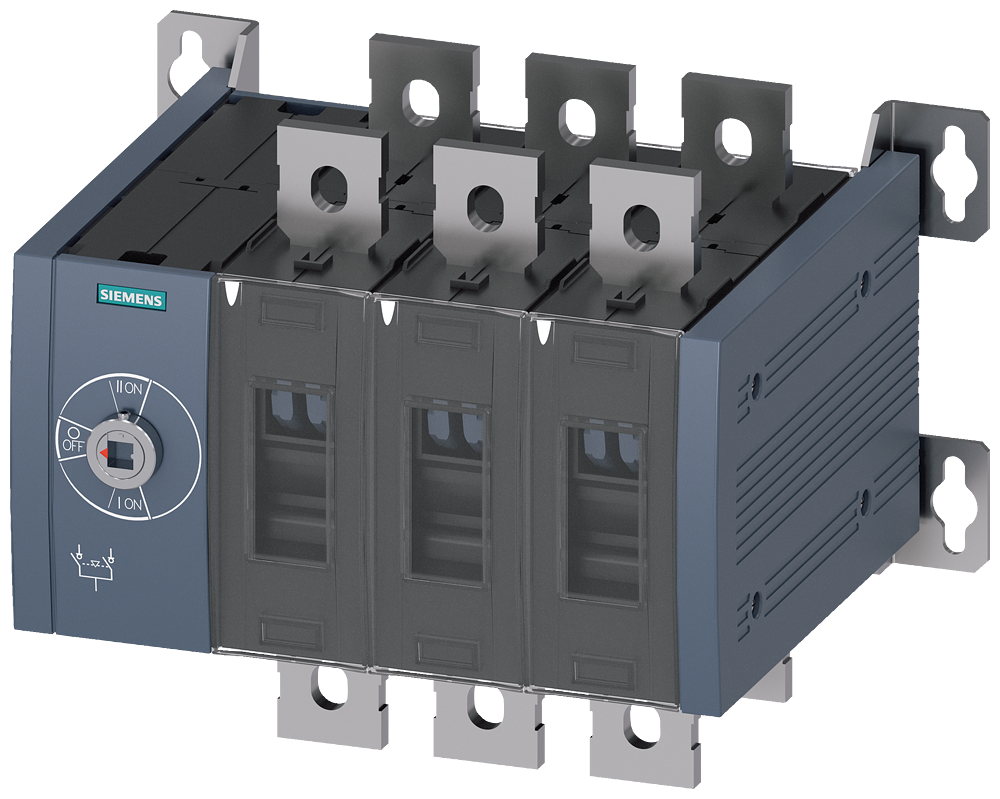

Описание 3KC0348-0QE00-0AA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Сетевой переключатель | |
| исполнение изделия | С ручным управлением | |
| исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" | I ON- O OFF- II ON | |
| конструкция исполнительного механизма | Без рукоятки | |
| исполнение рукоятки | без | |
| исполнение коммутационного привода | Передний привод | |
| исполнение коммутационного привода электропривод | Нет | |
| Общие технические данные | число полюсов | 3 |
| тип устройства | жесткий монтаж | |
| типоразмер выключателя-разъединителя | 4 | |
| механический ресурс (циклов) при последовательности функций O-I-O типичный | 8 000 | |
| значение I2t | ||
| при замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. | 7 471 700 A²·s | |
| при замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. | 10 300 000 A²·s | |
| предохранителя при 415 В макс. допустимо | 10 400 005 A²·s | |
| предохранителя при 500 В макс. допустимо | 10 400 005 A²·s | |
| предохранителя gG при 690 В макс. допустимо | 7 000 000 A²·s | |
| при замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. | 7 471 700 A²·s | |
| положение коммутационного привода | На левом конце | |
| категория перенапряжения | IV | |
| степень загрязнения | 3 | |
| напряжение развязки | ||
| расчетное значение | 1 000 V | |
| класс защиты | степень защиты IP | IP00 |
| степень защиты IP | ||
| при замкнутом переключателе с накладкой или крышкой кабельного наконечника | IP20 | |
| с лицевой стороны | IP00 | |
| рассеивание | мощность потерь [Вт] | |
| при расчетном обычном тепловом токе на каждое устройство | 105 W | |
| Главная цепь | рабочая мощность | |
| при AC-23 A при 400 В при 50/60 Гц расчетное значение | 355 kW | |
| при AC-23 A при 500 В расчетное значение | 400 kW | |
| рабочий ток расчетное значение | 800 A | |
| Вспомогательный контур | число подключенных размыкающих контактов для вспомогательных контактов | 0 |
| число подключенных замыкающих контактов для вспомогательных контактов | 0 | |
| число подключенных переключающих контактов для вспомогательных контактов | 0 | |
| число переключающих контактов для вспомогательных контактов | 0 | |
| число размыкающих контактов для вспомогательных контактов | 16 | |
| число замыкающих контактов для вспомогательных контактов | 16 | |
| пригодность к использованию главный выключатель | Да | |
| пригодность к использованию выключатель-разъединитель | Да | |
| пригодность к использованию аварийный выключатель | Да | |
| пригодность к использованию защитный выключатель | Да | |
| пригодность к использованию ремонтный выключатель | Да | |
| комплектация изделия блокировка | Нет | |
| дополнение изделия вспомогательный выключатель | Да | |
| дополнение изделия опциональный электропривод | Нет | |
| дополнение изделия опциональный расцепитель напряжения | Нет | |
| короткое замыкание | включающая способность при коротком замыкании (Icm) для выключателя-разъединителя | |
| при AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. | 63 kA | |
| при AC 690 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. | 63 kA | |
| условный ток короткого замыкания при защите предохранителем со стороны сети | ||
| при 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение | 65 kA | |
| при 415 В с помощью предохранителя gG расчетное значение | 65 kA | |
| при 500 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение | 65 kA | |
| при 690 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение | 50 kA | |
| связи | вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником | 1x (25 ... 240 мм²), 2x (25 ... 240 мм²) |
| вид подключаемых сечений проводов | ||
| при комбинации "алюминиевый провод + выключатель" | 620 A/2x 240 мм² | |
| для медного шинопровода | 1x (40x10 мм²), 2x (40x5 мм²) | |
| вид подключаемых сечений проводов для медного провода | ||
| многопроводной с кабельным наконечником согласно DIN 46234 | 1x (25 ... 240 мм²), 2x (25 ... 240 мм²) | |
| многопроводной с кабельным наконечником согласно DIN 46235 | 1x (25 .. 240 мм²), 2x (25 ... 240 мм²) | |
| исполнение электрического соединения | ||
| для главной цепи | шинный зажим | |
| Механическая конструкция | высота | 235 mm |
| ширина | 319 mm | |
| глубина | 232,5 mm | |
| вид креплений | винтовое крепление | |
| вид креплений | ||
| фронтальный монтаж с креплением в 4 отверстия | Нет | |
| фронтальный монтаж с центральным креплением | Нет | |
| шинный монтаж | Нет | |
| Масса нетто ME | 16,04 kg | |
| условия окружающей среды | окружающая температура при эксплуатации | |
| мин. | -25 °C | |
| макс. | 70 °C | |
| окружающая температура при хранении | ||
| мин. | -50 °C | |
| макс. | 80 °C |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 3KC0348-0QE00-0AA0 Siemens - Ручной переключатель нагрузки, MTSE, типоразмер 4, 800A, 3-полюсный на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
