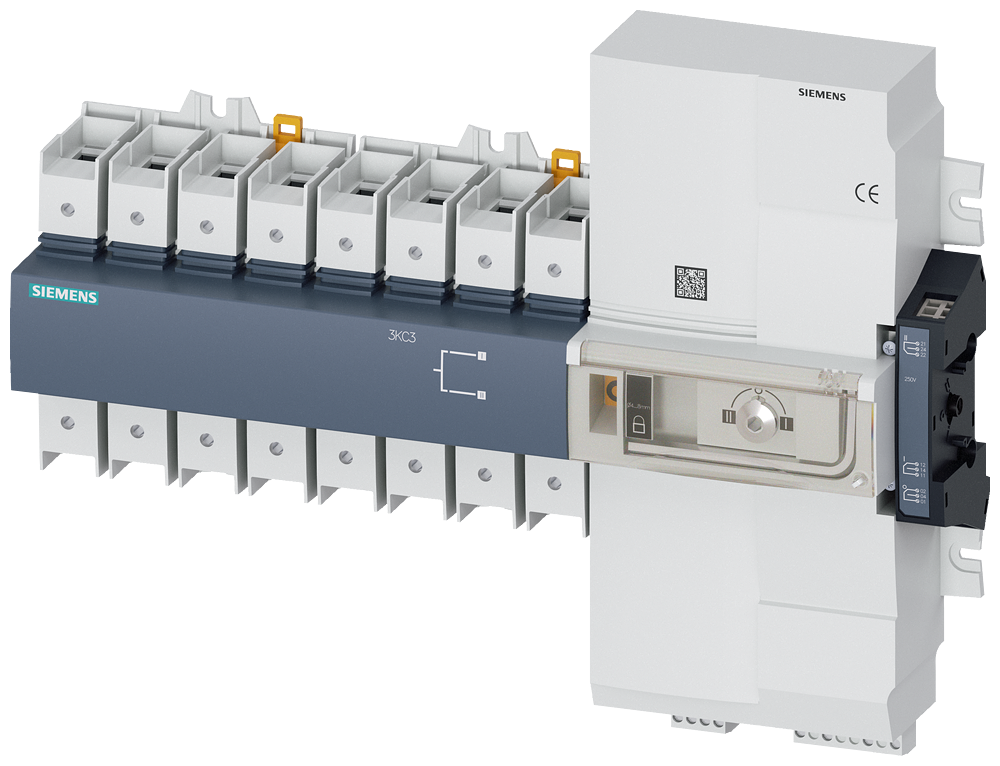

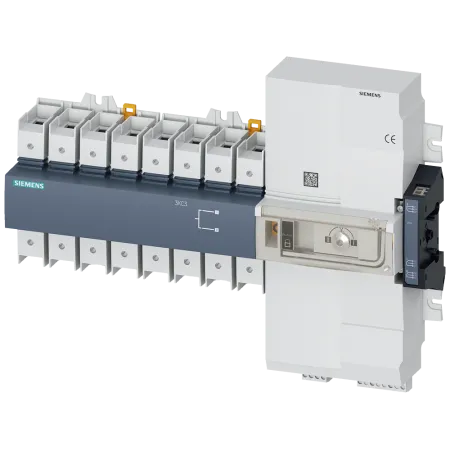

Описание 3KC3424-2AA22-0AA3
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Сетевой переключатель | |
| исполнение изделия | С дистанционным включением | |
| конструкция исполнительного механизма | Длинная поворотная ручка | |
| исполнение рукоятки | Рукоятка | |
| исполнение коммутационного привода | привод двигателя | |
| исполнение коммутационного привода электропривод | Да | |
| Общие технические данные | число полюсов | 4 |
| тип устройства | жесткий монтаж | |
| механический ресурс (циклов) при последовательности функций O-I-O типичный | 8 500 | |
| значение I2t | ||
| предохранителя при 415 В макс. допустимо | 61 300 A²·s | |
| при замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. | 61 300 A²·s | |
| положение коммутационного привода | На правом конце | |
| категория перенапряжения | III | |
| степень загрязнения | 3 | |
| напряжение развязки | ||
| расчетное значение | 800 V | |
| при степени загрязнения 3 при постоянном токе расчетное значение | 800 V | |
| напряжение питания | напряжение питания при переменном токе | |
| мин. | 176 V | |
| макс. | 288 V | |
| класс защиты | степень защиты IP | IP00 |
| степень защиты IP | ||
| при замкнутом переключателе с накладкой или крышкой кабельного наконечника | IP20 | |
| с лицевой стороны | IP20 | |
| рассеивание | мощность потерь [Вт] | |
| при расчетном обычном тепловом токе на каждое устройство | 2 W | |
| Главная цепь | рабочая частота расчетное значение | |
| мин. | 45 Hz | |
| макс. | 65 Hz | |
| рабочий ток расчетное значение | 40 A | |
| Вспомогательный контур | число подключенных размыкающих контактов для вспомогательных контактов | 0 |
| число подключенных замыкающих контактов для вспомогательных контактов | 0 | |
| число подключенных переключающих контактов для вспомогательных контактов | 3 | |
| число переключающих контактов для вспомогательных контактов | 3 | |
| число размыкающих контактов для вспомогательных контактов | 0 | |
| число замыкающих контактов для вспомогательных контактов | 0 | |
| пригодность к использованию главный выключатель | Да | |
| пригодность к использованию выключатель-разъединитель | Да | |
| пригодность к использованию аварийный выключатель | Нет | |
| пригодность к использованию защитный выключатель | Нет | |
| пригодность к использованию ремонтный выключатель | Да | |
| комплектация изделия блокировка | Да | |
| дополнение изделия вспомогательный выключатель | Да | |
| дополнение изделия опциональный электропривод | Нет | |
| дополнение изделия опциональный расцепитель напряжения | Нет | |
| короткое замыкание | включающая способность при коротком замыкании (Icm) для выключателя-разъединителя | |
| при AC 415 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. | 5,88 kA | |
| условный ток короткого замыкания при защите предохранителем со стороны сети | ||
| при 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение | 50 kA | |
| при 415 В с помощью предохранителя gG расчетное значение | 50 kA | |
| входной ток на цифровом входе при сигнале <0> макс. | 0,5 mA | |
| число цифровых входов | 3 | |
| исполнение коммутационного входа | Соединено с управляющей клеммой | |
| длительность импульса мин. | 0,06 s | |
| время задержки входного сигнала | 0,03 s | |
| связи | вид подключаемых сечений проводов для медного провода | |
| однопроводной | 1x(10 70 мм²) | |
| многопроводной | 1x (10 ... 70 мм²) | |
| исполнение электрического соединения | ||
| входов и выходов | Съемные/вставные | |
| для главной цепи | рамная клемма | |
| Механическая конструкция | высота | 245 mm |
| ширина | 340 mm | |
| глубина | 73,5 mm | |
| вид креплений | Винтовое крепление и крепление на DIN-рейку 35 мм | |
| вид креплений | ||
| фронтальный монтаж с креплением в 4 отверстия | Нет | |
| фронтальный монтаж с центральным креплением | Нет | |
| шинный монтаж | Да | |
| Масса нетто ME | 4,297 kg | |
| условия окружающей среды | окружающая температура при эксплуатации | |
| мин. | -20 °C | |
| макс. | 70 °C | |
| окружающая температура при хранении | ||
| мин. | -40 °C | |
| макс. | 70 °C |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 3KC3424-2AA22-0AA3 Siemens - Переключатель нагрузки RTSE, AC 415 В, 40 A, 4-полюсный 50/60 Гц на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
