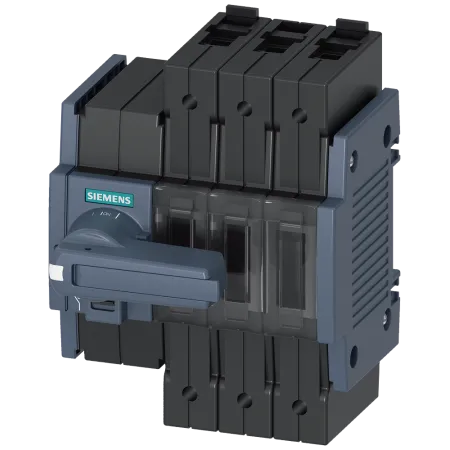

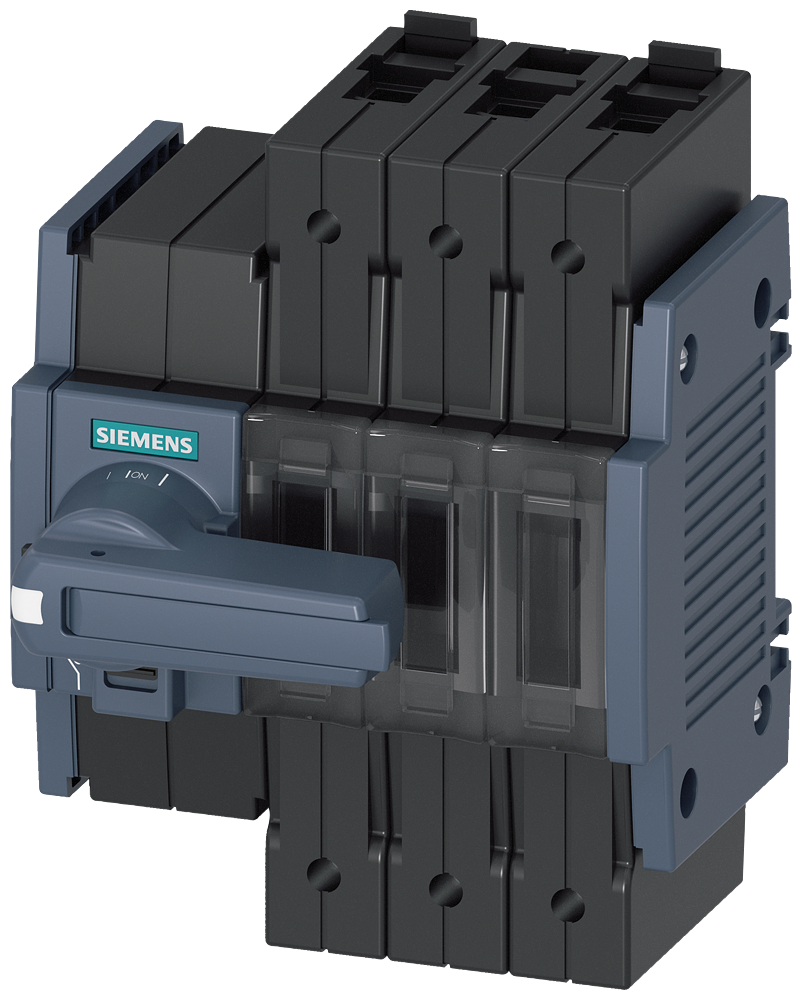

Описание 3KD2632-2ME10-0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Выключатель нагрузки-разъединитель 3KD | |
| исполнение изделия | Переключатель | |
| исполнение индикатора для индикации коммутационного положения "ручной режим" | ТЕСТ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ | |
| конструкция исполнительного механизма | Длинная поворотная ручка | |
| исполнение коммутационного привода | Передний привод | |
| исполнение коммутационного привода электропривод | Нет | |
| Общие технические данные | число полюсов | 3 |
| тип устройства | жесткий монтаж | |
| типоразмер выключателя-разъединителя | 1 | |
| механический ресурс (циклов) типичный | 15 000 | |
| электрический ресурс (циклов) | ||
| при AC-23 A при 690 В | 6 000 | |
| при DC-23 A при 440 В | 1 500 | |
| значение I2t | ||
| при замкнутом переключателе при 1000 В при комбинации выключатель + предохранитель gG/aM SITOR макс. | 2 331 A²·s | |
| предохранителя при 500 В макс. допустимо | 26 505 A²·s | |
| предохранителя gG при 690 В макс. допустимо | 24 005 A²·s | |
| предохранителя gG/aM SITOR при 1000 В макс. допустимо | 6 000 A²·s | |
| автоматического выключателя в литом корпусе при 415 В макс. допустимо | 480 000 A²·s | |
| положение коммутационного привода | На левом конце | |
| перенапряжение, в процентах относительно рабочего напряжения при переменном токе при 400, 500, 690 В при 50/60 Гц | 10 % | |
| категория перенапряжения | III | |
| степень загрязнения | 3 | |
| напряжение | рабочее напряжение при расположении токопроводящих дорожек в ряд | |
| при степени загрязнения 2 при постоянном токе расчетное значение | 440 В/3 | |
| при степени загрязнения 3 при постоянном токе расчетное значение | 440 B/3 | |
| напряжение развязки | ||
| расчетное значение | 1 000 V | |
| выдерживаемое импульсное напряжение расчетное значение | 8 kV | |
| рабочий ток при AC-22 A при 1000 В макс. | 63 A | |
| ном. ток предохранителя предохранителя при 500 В макс. допустимо | 12 500 A | |
| ном. ток предохранителя предохранителя gG при 690 В макс. допустимо | 14 700 A | |
| напряжение питания | рабочее напряжение при переменном токе расчетное значение | 1 000 V |
| класс защиты | степень защиты IP | IP20 |
| степень защиты IP | ||
| при замкнутом переключателе с накладкой или крышкой кабельного наконечника | IP20 | |
| с лицевой стороны | IP20 | |
| рассеивание | мощность потерь [Вт] | |
| при расчетном обычном тепловом токе на каждый полюс | 1 W | |
| при расчетном обычном тепловом токе на каждое устройство | 3 W | |
| при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 1 W | |
| Главная цепь | рабочая мощность | |
| при AC-23 A при 500 В расчетное значение | 37 kW | |
| рабочий ток расчетное значение | 63 A | |
| Вспомогательный контур | число подключенных размыкающих контактов для вспомогательных контактов | 0 |
| число подключенных замыкающих контактов для вспомогательных контактов | 0 | |
| число подключенных переключающих контактов для вспомогательных контактов | 0 | |
| число переключающих контактов для вспомогательных контактов | 4 | |
| число размыкающих контактов для вспомогательных контактов | 0 | |
| число замыкающих контактов для вспомогательных контактов | 0 | |
| пригодность | пригодность к использованию главный выключатель | Да |
| пригодность к использованию выключатель-разъединитель | Да | |
| пригодность к использованию аварийный выключатель | Нет | |
| пригодность к использованию защитный выключатель | Да | |
| пригодность к использованию согласно МЭК 62626-1 защитный выключатель | Нет | |
| пригодность к использованию ремонтный выключатель | Да | |
| Подробнее | комплектация изделия блокировка | Да |
| компонент изделия | ||
| сигнализатор срабатывания | Нет | |
| расцепитель напряжения | Нет | |
| расцепитель мин. напряжения | Нет | |
| расцепитель мин. напряжения с опережающим контактом | Нет | |
| дополнение изделия вспомогательный выключатель | Да | |
| дополнение изделия опциональный электропривод | Нет | |
| дополнение изделия опциональный расцепитель напряжения | Нет | |
| короткое замыкание | кратковременно выдерживаемый ток (Icw) при AC 1000 В/DC 440 В длительностью не более 1 с расчетное значение | 3 kA |
| включающая способность при коротком замыкании (Icm) для выключателя-разъединителя | ||
| при AC 1000 В без плавкой вставки расчетное значение мин. | 7 kA | |
| при DC 440 В без плавкой вставки расчетное значение мин. | 7 kA | |
| без плавкой вставки расчетное значение мин. | 7 kA | |
| условный ток короткого замыкания при защите предохранителем со стороны сети | ||
| при 415 В с помощью компактного автоматического выключателя в литом корпусе расчетное значение | 36 kA | |
| при 500 В с помощью предохранителя gG расчетное значение | 100 kA | |
| при 690 В с помощью предохранителя gG расчетное значение | 100 kA | |
| связи | вид подключаемых сечений проводов для гибкого шинопровода | 2 x (0,8 x 9 мм²) |
| вид подключаемых сечений проводов | ||
| для медного шинопровода | 1x (2 x 9 мм²) | |
| вид подключаемых сечений проводов для медного провода | ||
| однопроводной | 1 x (1 ... 16 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (1 ... 35 мм²) | |
| многопроводной | 1 x (6–35 мм²) | |
| исполнение электрического соединения для главной цепи | рамная клемма | |
| Механическая конструкция | высота | 119 mm |
| ширина | 94 mm | |
| глубина | 87 mm | |
| вид креплений | Винтовое крепление и крепление на DIN-рейку 35 мм | |
| вид креплений | ||
| фронтальный монтаж с креплением в 4 отверстия | Нет | |
| фронтальный монтаж с центральным креплением | Нет | |
| шинный монтаж | Да | |
| монтажное положение | любой | |
| Масса нетто ME | 810 g | |
| условия окружающей среды | окружающая температура при эксплуатации | |
| мин. | -25 °C | |
| макс. | 70 °C | |
| окружающая температура при хранении | ||
| мин. | -50 °C | |
| макс. | 80 °C | |
| Сертификаты | справочный идентификатор согласно МЭК 81346-2:2009 | Q |
