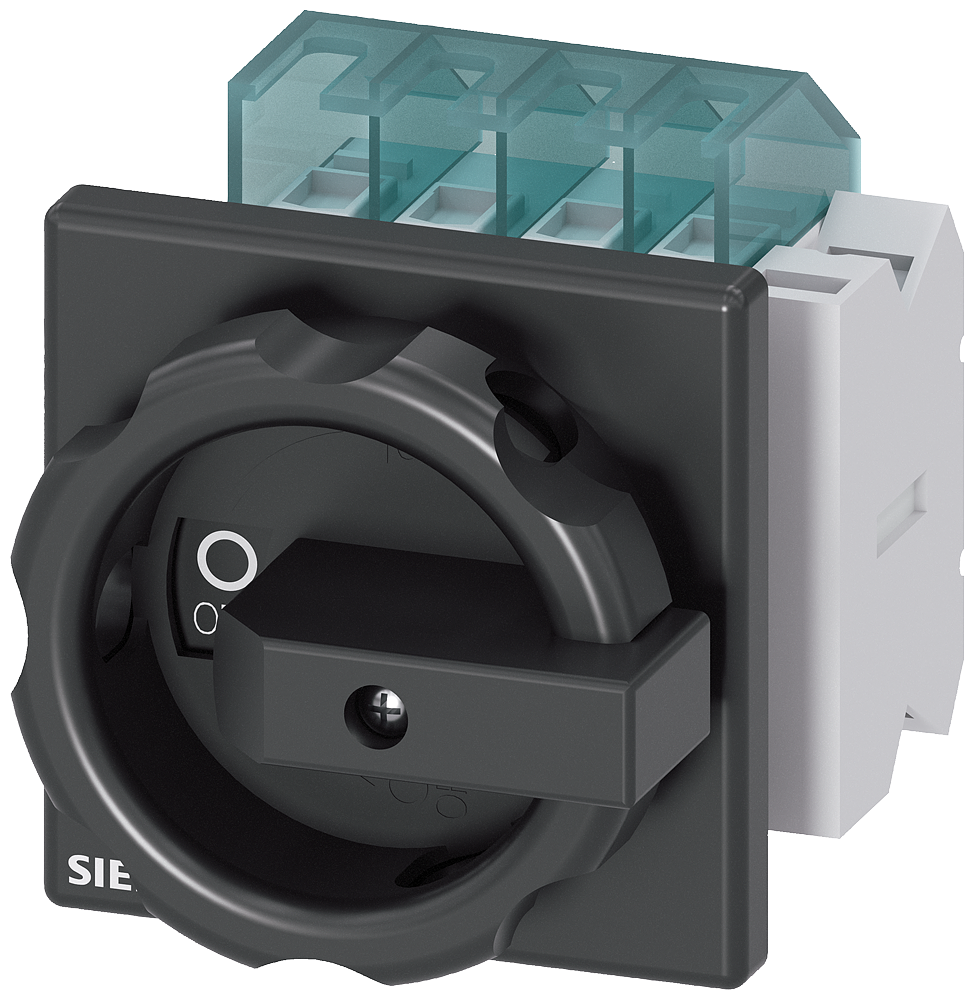

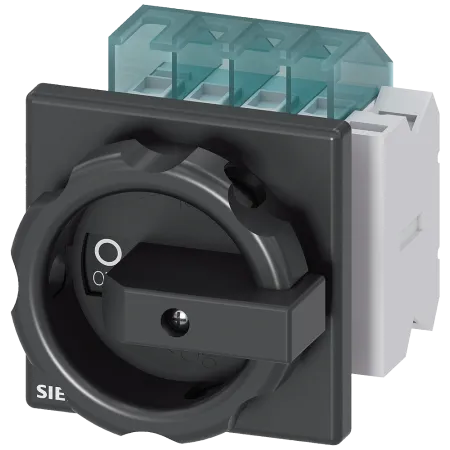

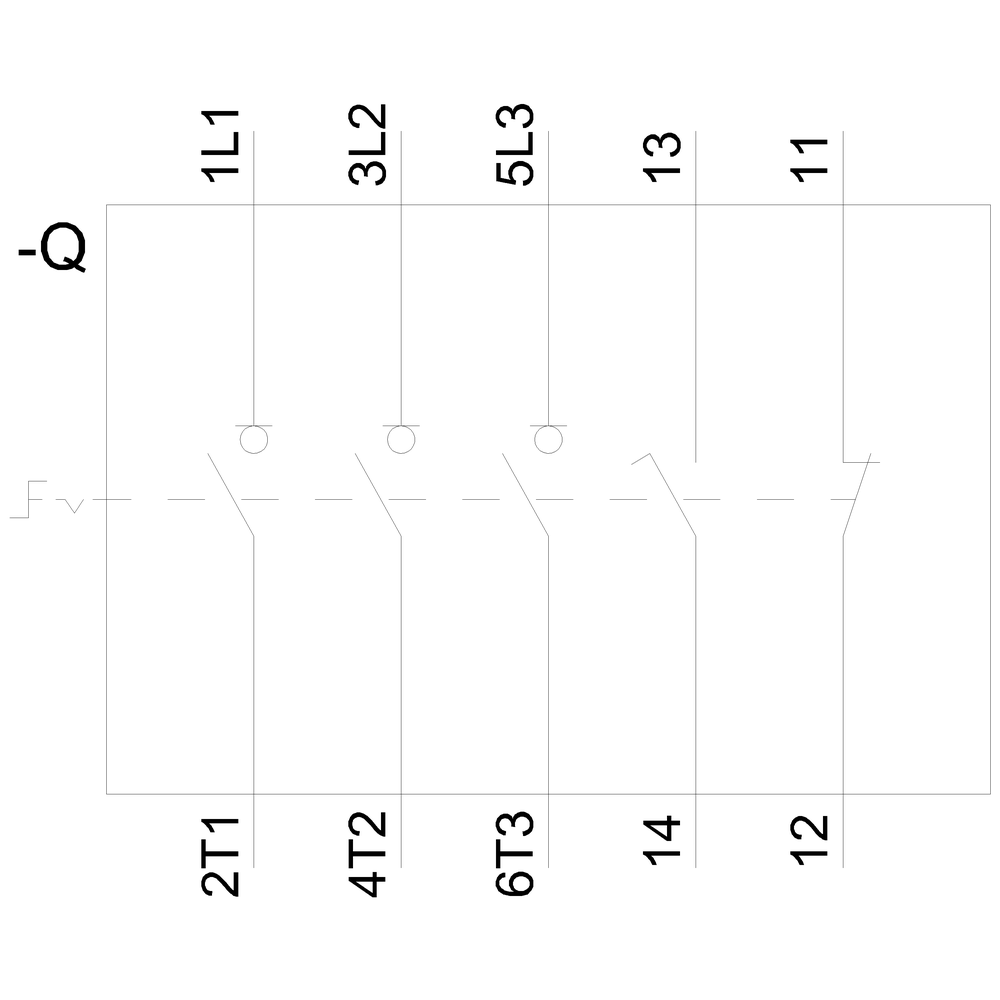

Описание 3LD2003-1TP51
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | выключатели-разъединители | |
| исполнение изделия | главный выключатель | |
| исполнение индикатора для индикации коммутационного положения "ручной режим" | 1 ON - 0 OFF | |
| тип выключателя | Для крепления на лицевой части | |
| конструкция исполнительного механизма | Короткая поворотная ручка | |
| цвет исполнительного механизма | черный | |
| исполнение рукоятки | Поворотный привод, черный | |
| исполнение коммутационного привода электропривод | Нет | |
| Общие технические данные | число полюсов | 3 |
| типоразмер выключателя-разъединителя | 1 | |
| механический ресурс (циклов) типичный | 100 000 | |
| электрический ресурс (циклов) | ||
| при AC-23 A при 690 В | 6 000 | |
| частота коммутации макс. | 50 1/h | |
| степень загрязнения | 3 | |
| напряжение | напряжение развязки расчетное значение | 690 V |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| рабочее напряжение | ||
| при переменном токе расчетное значение | 690 V | |
| рабочая частота расчетное значение | ||
| мин. | 50 Hz | |
| макс. | 60 Hz | |
| класс защиты | степень защиты IP | IP65 |
| степень защиты NEMA | 1, 3R, 4X, 12 | |
| степень защиты IP с лицевой стороны | IP65 | |
| рассеивание | мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 0,33 W |
| Главная цепь | рабочий ток | |
| при AC-21 при 690 В расчетное значение | 16 A | |
| при AC-21 A при 240 В расчетное значение | 16 A | |
| при AC-21 A при 400 В расчетное значение | 16 A | |
| при AC-21 A при 440 В расчетное значение | 16 A | |
| при AC-23 A при 400 В расчетное значение | 16 A | |
| рабочая мощность | ||
| при AC-23 A при 240 В расчетное значение | 4 kW | |
| при AC-23 A при 400 В расчетное значение | 8 kW | |
| при AC-23 A при 440 В расчетное значение | 7,5 kW | |
| при AC-23 A при 690 В расчетное значение | 8 kW | |
| при AC-3 при 240 В расчетное значение | 3 kW | |
| при AC-3 при 400 В расчетное значение | 6 kW | |
| при AC-3 при 690 В расчетное значение | 5,5 kW | |
| Вспомогательный контур | число переключающих контактов для вспомогательных контактов | 0 |
| число размыкающих контактов для вспомогательных контактов | 1 | |
| число замыкающих контактов для вспомогательных контактов | 1 | |
| рабочее напряжение вспомогательных контактов при переменном токе макс. | 500 V | |
| ток длительной нагрузки вспомогательного контакта расчетное значение | 10 A | |
| напряжение развязки вспомогательного выключателя расчетное значение | 500 V | |
| пригодность | пригодность к использованию главный выключатель | Да |
| пригодность к использованию выключатель-разъединитель | Да | |
| пригодность к использованию аварийный выключатель | Нет | |
| пригодность к использованию защитный выключатель | Да | |
| пригодность к использованию ремонтный выключатель | Да | |
| Подробнее | характеристика изделия блокировка в положении ВЫКЛ. | Да |
| Aксессуары | дополнение изделия опциональный | |
| электропривод | Нет | |
| расцепитель напряжения | Нет | |
| число подключаемых размыкающих контактов для вспомогательных контактов навесной макс. | 2 | |
| число подключаемых замыкающих контактов для вспомогательных контактов навесной макс. | 2 | |
| число подключаемых переключающих контактов для вспомогательных контактов навесной макс. | 0 | |
| число навесных замков с дужкой макс. | 3 | |
| толщина дуги замка навесных замков с дужкой | 4 ... 8 mm | |
| короткое замыкание | условный ток короткого замыкания при защите предохранителем со стороны сети | |
| при 690 В с помощью предохранителя gG расчетное значение | 50 kA | |
| ном. ток предохранителя при замкнутом переключателе | ||
| при 240 В при комбинации выключатель + предохранитель gG макс. | 3 kA | |
| при 440 В при комбинации выключатель + предохранитель gG макс. | 3 kA | |
| при 690 В при комбинации выключатель + предохранитель gG макс. допустимо | 3 kA | |
| значение I2t при замкнутом переключателе | ||
| при 240 В при комбинации выключатель + предохранитель gG макс. | 2,5 kA²·s | |
| при 440 В при комбинации выключатель + предохранитель gG макс. | 2,5 kA²·s | |
| при 690 В при комбинации выключатель + предохранитель gG макс. | 3 kA²·s | |
| исполнение плавкой вставки предохранителя | ||
| для защиты от коротких замыканий главной цепи требуется | предохранитель gL/gG: 20 A | |
| для защиты вспомогательного выключателя от короткого замыкания требуется | предохранитель gL/gG: 10 A | |
| рабочий ток предвключенного предохранителя расчетное значение | 20 A | |
| по словам UL | рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение | 16 A |
| рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение | 600 V | |
| активная мощность [л.с.] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение | 7,5 | |
| активная мощность [л.с.] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение | 10 | |
| кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1 | 5 kA | |
| ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение | 50 A | |
| тип предохранителя согласно UL | RK5 | |
| связи | номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода однопроводной макс. | |
| 10 | ||
| 18 | ||
| вид подключаемых сечений проводов для медного провода | ||
| однопроводной | 1x (1...6 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (1...4 мм²) | |
| многопроводной | 1x (1...6 мм²) | |
| вид подключаемых сечений проводов для вспомогательных контактов | ||
| однопроводной | боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5mm²) | |
| тонкопроволочный с концевой заделкой кабеля | боковой вспомогательный выключатель 2x (0,75 ... 1,5MM²), 1x 2,5MM²; передняя сторонавыключатель вспомогательных цепей 1x 2,5MM² | |
| многопроводной | боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5MM²) | |
| исполнение электрического соединения | ||
| для главной цепи | рамная клемма | |
| для вспомогательных контактов | соединительные клеммы | |
| Механическая конструкция | высота | 84 mm |
| ширина | 67 mm | |
| глубина | 93 mm | |
| тип устройства | жесткий монтаж | |
| вид креплений | Установочный прибор, неподвижный монтаж | |
| вид креплений | ||
| фронтальный монтаж с креплением в 4 отверстия | Да | |
| фронтальный монтаж с центральным креплением | Нет | |
| шинный монтаж | Нет | |
| Масса нетто ME | 227 g | |
| условия окружающей среды | окружающая температура при эксплуатации | |
| мин. | -25 °C | |
| макс. | 55 °C | |
| окружающая температура при хранении | ||
| мин. | -25 °C | |
| макс. | 55 °C |
