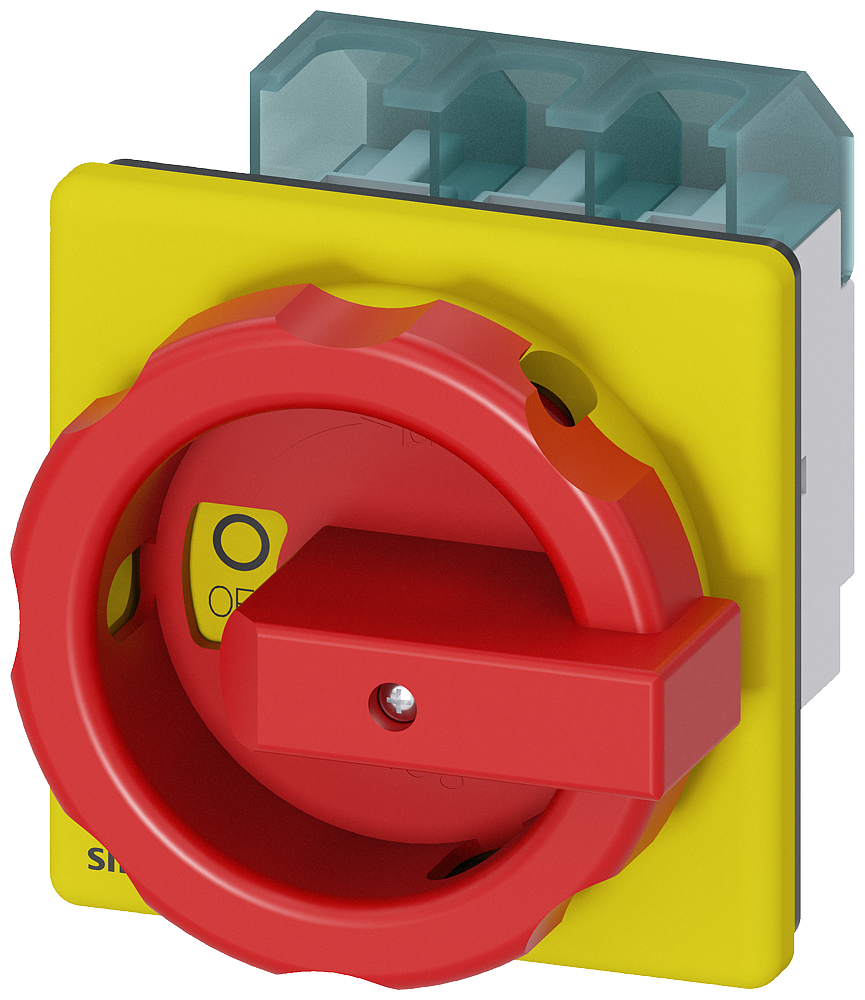

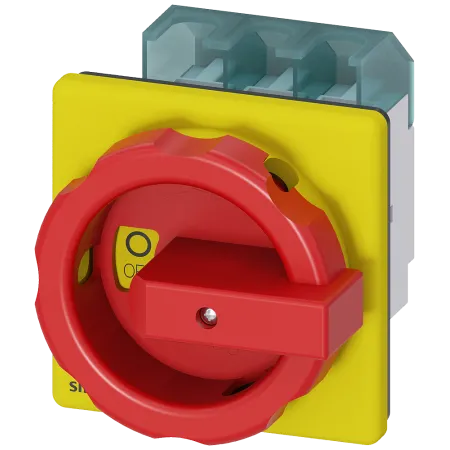

3LD2504-0TK53 Siemens - Аварийный главный управляющий переключатель 3 полюса iu=63

Написать отзыв

КОД:

ПроизводительSiemens

АВАРИЙНЫЙ ГЛАВНЫЙ УПРАВЛЯЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ 3 ПОЛЮСА IU=63, P/AC-23A AT 400V=22KW, ДЛЯ ФРОНТАЛЬНОГО МОНТАЖА, МОНТАЖ ПОСР. 4 ОТВЕРСТИЙ ПОВОРОТНЫЙ ИСП. МЕХАНИЗМ КРАСН\ЖЕЛТ.

Цена по запросу

Последнее обновление цен: 2 августа 2026

в наличии на доп. складе: 6 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3LD2504-0TK53

версия	торговая марка изделия	SENTRON
	наименование изделия	выключатели-разъединители
	исполнение изделия	кнопка аварийного останова
	исполнение индикатора для индикации коммутационного положения "ручной режим"	1 ON - 0 OFF
	тип выключателя	Для крепления на лицевой части
	конструкция исполнительного механизма	Короткая поворотная ручка
	цвет исполнительного механизма	красный
	исполнение рукоятки	Поворотный привод, красно-желтый
	исполнение коммутационного привода электропривод	Нет

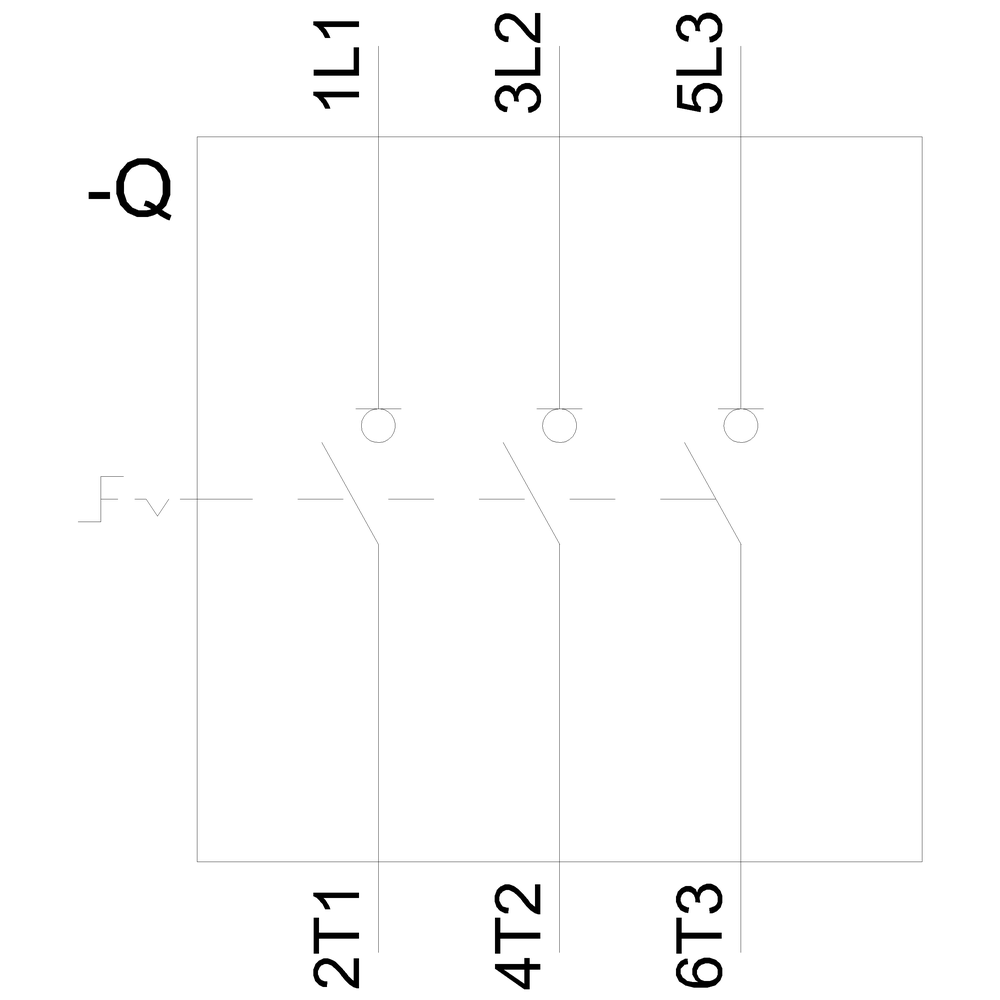

Общие технические данные	число полюсов	3
	типоразмер выключателя-разъединителя	3
	механический ресурс (циклов) типичный	100 000
	электрический ресурс (циклов)
	при AC-23 A при 690 В	6 000
	частота коммутации макс.	50 1/h
	степень загрязнения	3
напряжение	напряжение развязки расчетное значение	690 V
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	рабочее напряжение
	при переменном токе расчетное значение	690 V
	рабочая частота расчетное значение
	мин.	50 Hz
	макс.	60 Hz
класс защиты	степень защиты IP	IP65
	степень защиты NEMA	1, 3R, 4X, 12
	степень защиты IP с лицевой стороны	IP65
рассеивание	мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс	1,66 W
Главная цепь	рабочий ток
	при AC-21 при 690 В расчетное значение	63 A
	при AC-21 A при 240 В расчетное значение	63 A
	при AC-21 A при 400 В расчетное значение	63 A
	при AC-21 A при 440 В расчетное значение	63 A
	при AC-23 A при 400 В расчетное значение	43 A
	рабочая мощность
	при AC-23 A при 240 В расчетное значение	11 kW
	при AC-23 A при 400 В расчетное значение	22 kW
	при AC-23 A при 440 В расчетное значение	22 kW
	при AC-23 A при 690 В расчетное значение	19 kW
	при AC-3 при 240 В расчетное значение	11 kW
	при AC-3 при 400 В расчетное значение	19 kW
	при AC-3 при 690 В расчетное значение	15 kW
Вспомогательный контур	число переключающих контактов для вспомогательных контактов	0
	число размыкающих контактов для вспомогательных контактов	0
	число замыкающих контактов для вспомогательных контактов	0
	рабочее напряжение вспомогательных контактов при переменном токе макс.	500 V
	ток длительной нагрузки вспомогательного контакта расчетное значение	10 A
	напряжение развязки вспомогательного выключателя расчетное значение	500 V
пригодность	пригодность к использованию главный выключатель	Да
	пригодность к использованию выключатель-разъединитель	Да
	пригодность к использованию аварийный выключатель	Да
	пригодность к использованию ремонтный выключатель	Да
Подробнее	характеристика изделия блокировка в положении ВЫКЛ.	Да
Aксессуары	дополнение изделия опциональный
	электропривод	Нет
	расцепитель напряжения	Нет
	число подключаемых размыкающих контактов для вспомогательных контактов навесной макс.	3
	число подключаемых замыкающих контактов для вспомогательных контактов навесной макс.	3
	число подключаемых переключающих контактов для вспомогательных контактов навесной макс.	0
	число навесных замков с дужкой макс.	3
	толщина дуги замка навесных замков с дужкой	4 ... 8 mm
короткое замыкание	условный ток короткого замыкания при защите предохранителем со стороны сети
	при 690 В с помощью предохранителя gG расчетное значение	50 kA
	ном. ток предохранителя при замкнутом переключателе
	при 240 В при комбинации выключатель + предохранитель gG макс.	6 kA
	при 440 В при комбинации выключатель + предохранитель gG макс.	6 kA
	при 690 В при комбинации выключатель + предохранитель gG макс. допустимо	6 kA
	значение I2t при замкнутом переключателе
	при 240 В при комбинации выключатель + предохранитель gG макс.	21 kA²·s
	при 440 В при комбинации выключатель + предохранитель gG макс.	21 kA²·s
	при 690 В при комбинации выключатель + предохранитель gG макс.	21 kA²·s
	исполнение плавкой вставки предохранителя
	для защиты от коротких замыканий главной цепи требуется	предохранитель gL/gG: 63 A
	для защиты вспомогательного выключателя от короткого замыкания требуется	предохранитель gL/gG: 10 A
	рабочий ток предвключенного предохранителя расчетное значение	63 A
по словам UL	рабочий ток при переменном токе согласно UL 508/UL 60947-4-1 ном. значение	63 A
	рабочее напряжение при переменном токе при 50/60 Гц согласно UL 508/UL 60947-4-1 расчетное значение	600 V
	активная мощность [л.с.] при переменном токе при 480 В согласно UL 508/UL 60947-4-1 расчетное значение	40
	активная мощность [л.с.] при переменном токе при 600 В согласно UL 508/UL 60947-4-1 расчетное значение	50
	кратковременно выдерживаемый ток (SCCR) при 600 В согласно UL 508/UL 60947-4-1	5 kA
	ток длительной нагрузки предвключенного предохранителя согласно UL расчетное значение	175 A
	тип предохранителя согласно UL	RK5
связи	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода однопроводной макс.
		6
		14
	вид подключаемых сечений проводов для медного провода
	однопроводной	1x (2,5...35 мм²)
	многопроводной	1x (2,5...35 мм²)
	вид подключаемых сечений проводов для вспомогательных контактов
	однопроводной	боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5mm²)
	тонкопроволочный с концевой заделкой кабеля	боковой вспомогательный выключатель 2x (0,75 ... 1,5MM²), 1x 2,5MM²; передняя сторонавыключатель вспомогательных цепей 1x 2,5MM²
	многопроводной	боковой вспомогательный выключатель 2x (0,75 ... 2,5MM²); 1x 4MM²; передняя сторонавыключатель вспомогательных цепей 1x (0,75 ... 2,5MM²)
	исполнение электрического соединения
	для главной цепи	рамная клемма
	для вспомогательных контактов	соединительные клеммы
Механическая конструкция	высота	106 mm
	ширина	90 mm
	глубина	110,5 mm
	тип устройства	жесткий монтаж
	вид креплений	Установочный прибор, неподвижный монтаж
	вид креплений
	фронтальный монтаж с креплением в 4 отверстия	Да
	фронтальный монтаж с центральным креплением	Нет
	шинный монтаж	Нет
	Масса нетто ME	412,5 g
условия окружающей среды	окружающая температура при эксплуатации
	мин.	-25 °C
	макс.	55 °C
	окружающая температура при хранении
	мин.	-25 °C
	макс.	55 °C
