Описание 3RA2120-1GA24-0AP0
| Общие технические данные | типоразмер автоматического выключателя | S00 |
|---|---|---|
| типоразмер фидерной сборки | S0 | |
| мощность потерь [Вт] при расчетном значении тока | ||
| при переменном токе в теплом рабочем состоянии на каждый полюс | 2,7 W | |
| без тока нагрузки типичный | 7,6 W | |
| способ расчета мощности потерь зависимый от тока | квадратн. | |
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 690 V | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| степень защиты NEMA | прочие | |
| ударопрочность согласно МЭК 60068-2-27 | 6 g / 11 мс | |
| механический ресурс (циклов) контактора типичный | 10 000 000 | |
| тип классификации | 2 | |
| справочный идентификатор согласно МЭК 81346-2:2019 | Q | |
| Директива RoHS (день/месяц/год) | 10/01/2009 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 | |
| Масса нетто ME | 0,79 g | |
| Условия окружающей среды | окружающая температура | |
| при эксплуатации | -20 ... +60 °C | |
| при хранении | -50 ... +80 °C | |
| при транспортировке | -50 ... +80 °C | |
| температурная компенсация | -20 ... +60 °C | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |
| Цепь главного тока | число полюсов для главной цепи | 3 |
| исполнение коммутационного контакта | электромеханический | |
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 4,5 ... 6,3 A | |
| рабочее напряжение | ||
| расчетное значение | 690 V | |
| при AC-3 расчетное значение макс. | 690 V | |
| при AC-3e расчетное значение макс. | 690 V | |
| рабочая частота расчетное значение | 50 ... 60 Hz | |
| рабочий ток | ||
| при AC-3 при 400 В расчетное значение | 6,3 A | |
| при AC-3e при 400 В расчетное значение | 6,3 A | |
| рабочая мощность | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 2 200 W | |
| при AC-3e | ||
| — при 400 В расчетное значение | 2 200 W | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Переменный ток |
| оперативное напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 230 V | |
| полная мощность удержания электромагнитной катушки при переменном токе | 7,6 VA | |
| при 50 Гц | 7,6 VA | |
| коэффициент мощности, индуктивный при мощности удержания катушки | 0,25 | |
| при 50 Гц | 0,25 | |
| Вспомогательный контур | дополнение изделия вспомогательный выключатель | Да |
| Функция защиты/ контроля | класс срабатывания | CLASS 10 |
| исполнение расцепителя тока перегрузки | термич. (биметалл) | |
| порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия | 82 A | |
| Номинальная нагрузка UL/CSA | ток полной нагрузки (FLA) для 3-фазного электродвигателя | |
| при 480 В расчетное значение | 6,3 A | |
| при 600 В расчетное значение | 6,3 A | |
| отдаваемая механическая мощность [л. с.] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 0,25 hp | |
| — при 230 В расчетное значение | 0,75 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 2 hp | |
| — при 220/230 В расчетное значение | 2 hp | |
| — при 460/480 В расчетное значение | 5 hp | |
| — при 575/600 В расчетное значение | 5 hp | |
| защита от коротких замыканий | функция изделия защита от коротких замыканий | Да |
| исполнение расцепителя тока короткого замыкания | магнитный | |
| условный ток короткого замыкания (Iq) | ||
| при 400 В согласно МЭК 60947-4-1 расчетное значение | 150 000 A | |

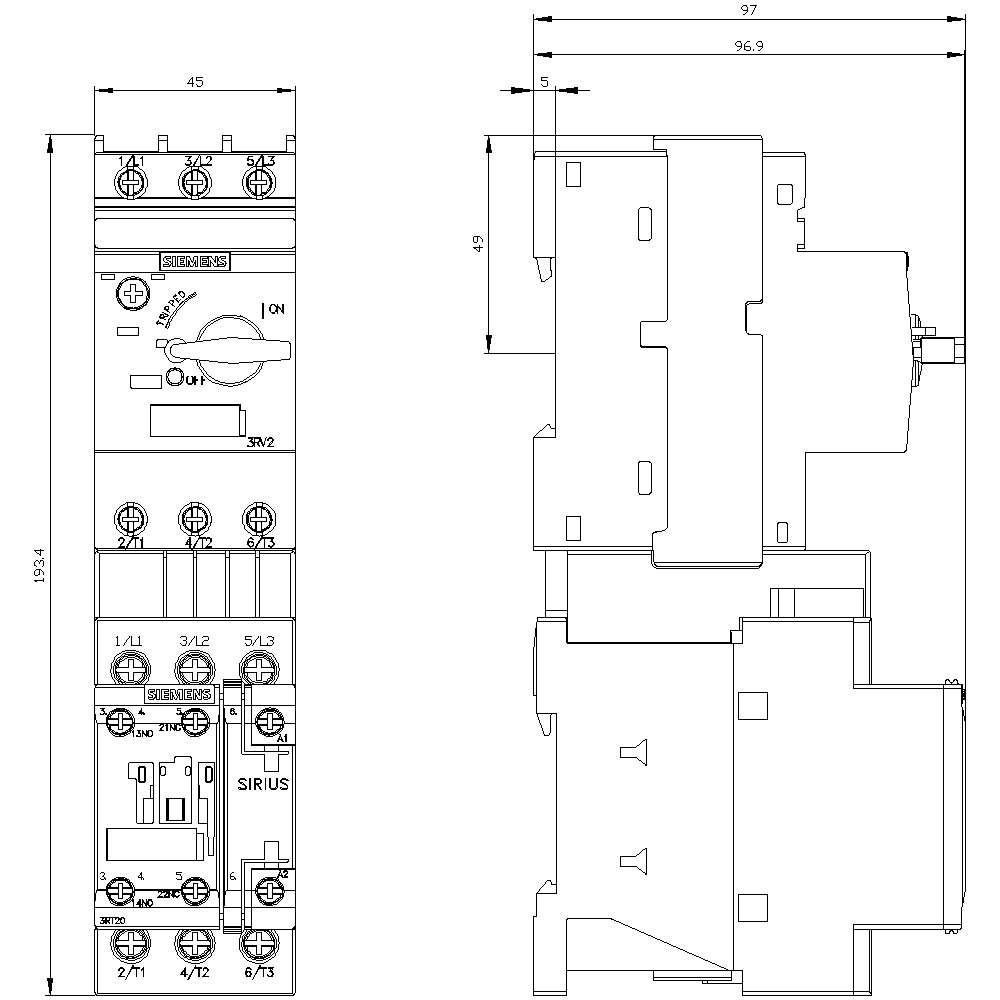

| Монтаж/ крепление/ размеры | монтажное положение | вертикальной |
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |
| высота | 193 mm | |
| ширина | 45 mm | |
| глубина | 97 mm | |
| необходимое расстояние | ||
| до заземленных компонентов | ||
| — вперед | 20 mm | |
| — назад | 0 mm | |
| — вверх | 50 mm | |
| — вбок | 20 mm | |
| — вниз | 10 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 20 mm | |
| — назад | 0 mm | |
| — вверх | 50 mm | |
| — вниз | 10 mm | |
| — вбок | 20 mm | |
| Подсоединения/ клеммы | исполнение электрического соединения | |
| для главной цепи | винтовой зажим | |
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| Безопасность | функция изделия пригодно для функции безопасности | Да |
| Электрическая безопасность | ||
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди | |
| Связь/ протокол | протокол поддерживается | |
| протокол PROFINET IO | Нет | |
| протокол PROFIsafe | Нет | |
| протокол поддерживается протокол интерфейса AS | Нет | |
