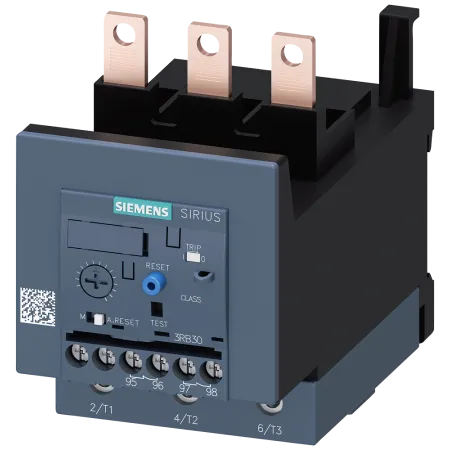

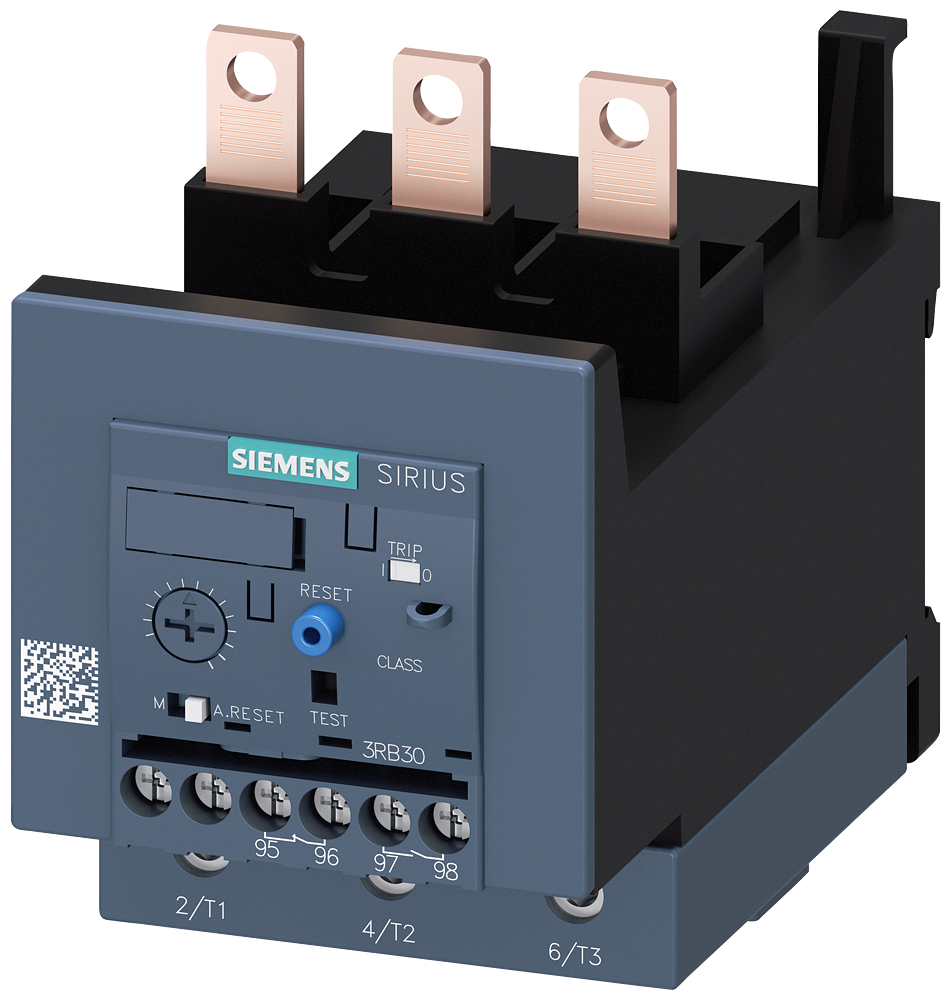

Описание 3RB3046-1XB0
| Общие технические данные | типоразмер реле перегрузки | S3 |
|---|---|---|
| типоразмер контактора комбинируемый корпоративный | S3 | |
| мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии | 4,6 W | |
| на каждый полюс | 1,53 W | |
| способ расчета мощности потерь зависимый от тока | квадратн. | |
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 1 000 V | |
| выдерживаемое импульсное напряжение расчетное значение | 8 kV | |
| макс. допустимое напряжение для безопасного разъединения | ||
| в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями | 300 V | |
| в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями | 300 V | |
| в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью | 600 V | |
| в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью | 690 V | |
| ударопрочность | 8 g / 11 мс | |
| согласно МЭК 60068-2-27 | 15 г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 8g / 11 ms | |
| вибропрочность | 1 … 6 Гц, 15 мм; 6 … 500 Гц, 20 м/с²; 10 циклов | |
| тепловой ток | 115 A | |
| время повторной готовности после расцепления тока перегрузки | ||
| при автоматическом сбросе типичный | 3 min | |
| при дистанционном сбросе | 0 min | |
| при ручном сбросе | 0 min | |
| справочный идентификатор согласно МЭК 81346-2:2009 | F | |
| Директива RoHS (день/месяц/год) | 03/01/2017 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 | |
| Масса нетто ME | 0,566 kg | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| температурная компенсация | -25 ... +60 °C | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |
| Цепь главного тока | число полюсов для главной цепи | 3 |
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 32 ... 115 A | |
| рабочее напряжение | ||
| расчетное значение | 1 000 V | |
| при AC-3e расчетное значение макс. | 1 000 V | |
| рабочая частота расчетное значение | 50 ... 60 Hz | |
| рабочий ток расчетное значение | 115 A | |
| рабочий ток при AC-3e при 400 В расчетное значение | 115 A | |
| рабочая мощность | ||
| для трехфазного двигателя при 400 В при 50 Гц | 18,5 ... 55 kW | |
| для трехфазных двигателей при 500 В при 50 Гц | 22 ... 75 kW | |
| для трехфазных двигателей при 690 В при 50 Гц | 30 ... 90 kW | |

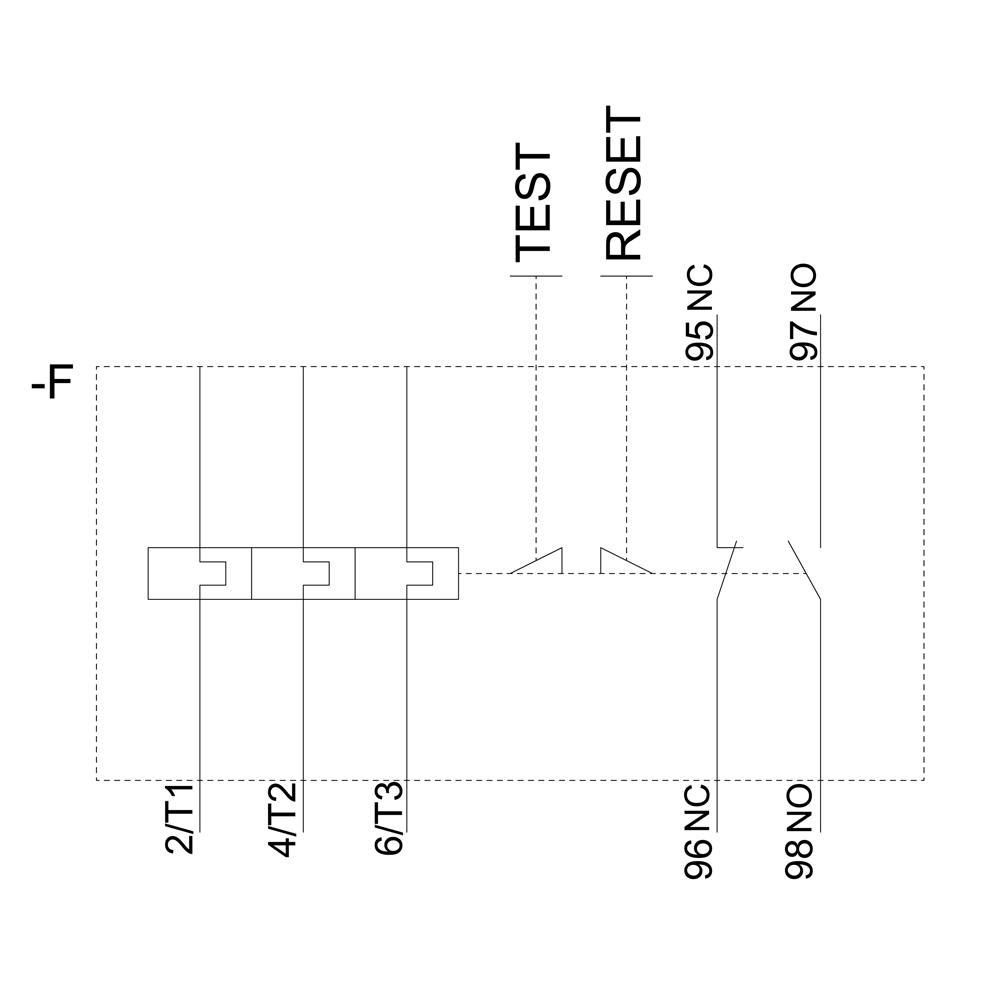

| Вспомогательный контур | исполнение вспомогательного выключателя | встроенный |
| число размыкающих контактов для вспомогательных контактов | 1 | |
| примечание | для отключения контактора | |
| число замыкающих контактов для вспомогательных контактов | 1 | |
| примечание | для сообщения "сработал" | |
| число переключающих контактов для вспомогательных контактов | 0 | |
| рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 4 A | |
| при 110 В | 4 A | |
| при 120 В | 4 A | |
| при 125 В | 4 A | |
| при 230 В | 3 A | |
| рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 110 В | 0,3 A | |
| при 125 В | 0,3 A | |
| при 220 В | 0,11 A | |
| Функция защиты/ контроля | класс срабатывания | CLASS 10E |
| исполнение расцепителя тока перегрузки | электронное | |
| Номинальная нагрузка UL/CSA | ток полной нагрузки (FLA) для 3-фазного электродвигателя | |
| при 480 В расчетное значение | 115 A | |
| при 600 В расчетное значение | 115 A | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | B600 / R300 | |
| защита от коротких замыканий | исполнение плавкой вставки предохранителя | |
| для защиты от коротких замыканий главной цепи | ||
| — при типе координации 1 требуется | gG: 315 A | |
| — при типе координации 2 требуется | gG: 315 A | |
| для защиты вспомогательного выключателя от короткого замыкания требуется | предохранитель gG: 6 A | |

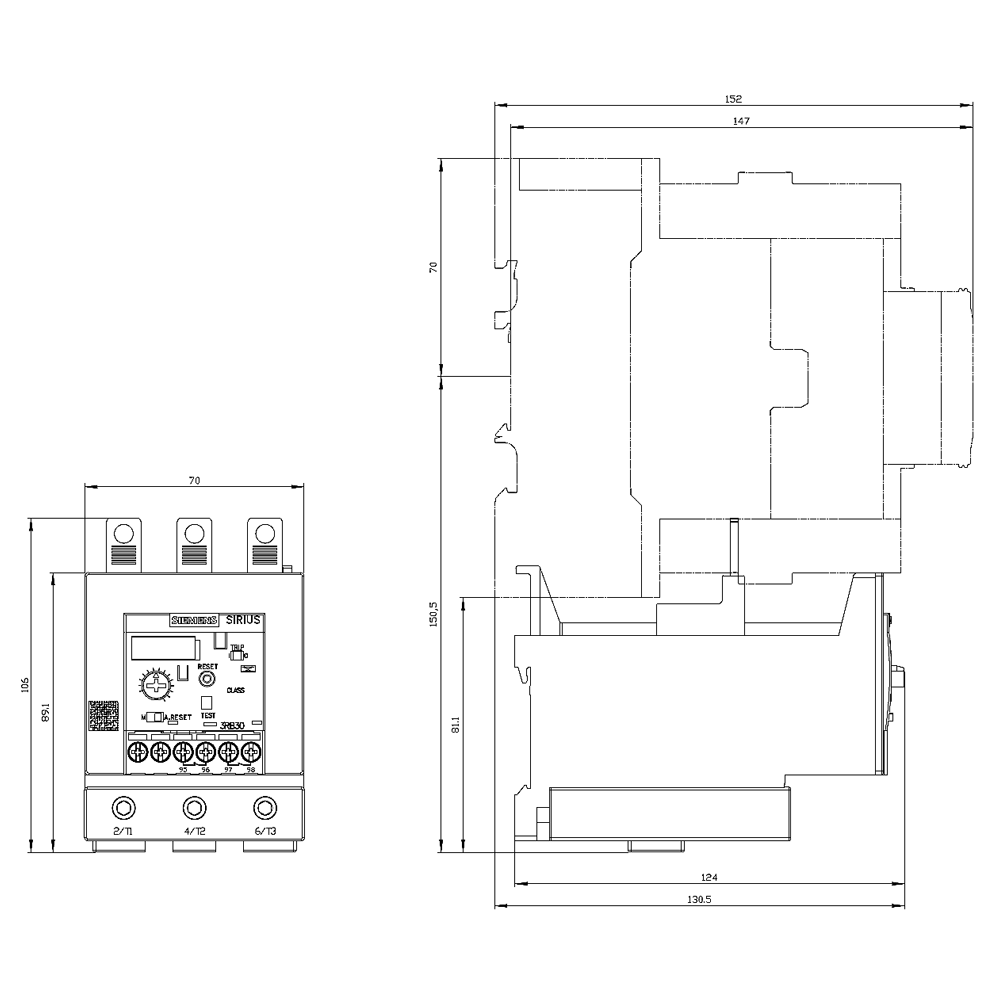

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | Установка контакторов | |
| высота | 106 mm | |
| ширина | 70 mm | |
| глубина | 124 mm | |
| необходимое расстояние | ||
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 6 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 6 mm | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | ||
| для главной цепи | винтовой зажим | |
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| расположение электрического соединения для главной цепи | сверху и снизу | |
| вид подключаемых сечений проводов для главных контактов | ||
| однопроводной | 2x (2,5 ... 16 мм²) | |
| многопроводной | 2x 16 mm² | |
| однопроводной или многопроводной | 1x (2,5 ... 70 mm²), 2x (2,5 ... 50 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (2,5 ... 50 mm²), 2x (2,5 ... 35 mm²) | |
| вид подключаемых сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводной | 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²) | |
| — однопроводной или многопроводной | 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²) | |
| — тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) для вспомогательных контактов | 2x (20 ... 14) | |
| момент затяжки | ||
| для главных контактов при винтовом зажиме | 4,5 ... 6 N·m | |
| для вспомогательных контактов при винтовом зажиме | 0,8 ... 1,2 N·m | |
| исполнение стержня отвертки | Диаметр от 5 до 6 мм | |
| размер шлица отвертки | Pozidriv Gr. 2 | |
| исполнение резьбы соединительного болта | ||
| для главных контактов | M6 | |
| вспомогательных и управляющих контактов | M3 | |
| Электрическая безопасность | ||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди | |
| Связь/ протокол | тип источника питания по шлюзу IO-Link Master | Нет |
| Электромагнитная совместимость | наведение кондуктивных помех | |
| вследствие импульса согласно МЭК 61000-4-4 | 2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3 | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 кВ (провод-земля), соответствует классу резкости 3 | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ (провод-земля), соответствует классу резкости 3 | |
| вследствие высокочастотного облучения согласно МЭК 61000-4-6 | 10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Индикация | исполнение индикатора для коммутационного положения | Заслонка |
