Описание 3RK1301-0BB10-1AB4
| Общие технические данные | функция изделия местное управление | Да |
|---|---|---|
| мощность потерь [Вт] при расчетном значении тока | ||
| при переменном токе в теплом рабочем состоянии | 10 W | |
| при переменном токе в теплом рабочем состоянии на каждый полюс | 3,33 W | |
| без тока нагрузки типичный | 5,28 W | |
| напряжение развязки расчетное значение | 500 V | |
| степень загрязнения | 3 при 400 В, 2 при 500 В согласно IEC60664 ( IEC61131) | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| макс. допустимое напряжение для безопасного разъединения между главной и вспомогательной цепью | 400 V | |
| ударопрочность | 5 g / 11 ms | |
| вибропрочность | 2 g | |
| механический ресурс (циклов) главных контактов типичный | 100 000 | |
| тип классификации | 2 | |
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |
| Директива RoHS (день/месяц/год) | 10/26/2016 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 Perfluorobutane sulfonic acid (PFBS) and its salts CAS-No. - | |
| Масса нетто ME | 2,5 kg | |
| функция изделия | ||
| прямой пуск | Нет | |
| реверсивный пуск | Да | |
| компонент изделия выход для тормоза двигателя | Да | |
| комплектация изделия | ||
| управление тормозом при AC 230 В | Нет | |
| управление тормозом при DC 24 В | Нет | |
| управление тормозом при DC 180 В | Нет | |
| управление тормозом при DC 500 В | Нет | |
| дополнение изделия тормозной модуль для управления тормозом | Да | |
| функция изделия защита от коротких замыканий | Да | |
| исполнение защиты от коротких замыканий | силовой выключатель | |
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||
| при 400 В расчетное значение | 50 kA | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | CISPR11, условия А (промышленная зона) |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3, условия А (промышленная зона) | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 2 кВ для подачи напряжения, входов и выходов | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV (U > 24 V DC) | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 kV (U > 24 V DC) | |
| наведение полевых помех согласно МЭК 61000-4-3 | 80 МГц ... 1 ГГц 10 В/м, 1,4 ГГц ...2 Гц 3 В/м, 2 ГГц ... 2,7 ГГц 1 В/м | |
| Безопасность | доля опасных отказов | |
| при низкой приоритетности запроса согласно SN 31920 | 50 % | |
| при высокой приоритетности запроса согласно SN 31920 | 75 % | |
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |
| IEC 61508 | ||
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |
| Электрическая безопасность | ||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от прикосновения пальцем | |
| Цепь главного тока | число полюсов для главной цепи | 3 |
| исполнение коммутационного контакта | электромеханический | |
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 2,4 ... 8 A | |
| исполнение защиты двигателя | электронный | |
| рабочее напряжение расчетное значение | 200 ... 400 V | |
| рабочая частота 1 расчетное значение | 50 Hz | |
| рабочая частота 2 расчетное значение | 60 Hz | |
| относительный положительный допуск рабочей частоты | 10 % | |
| относительный отрицательный допуск рабочей частоты | 10 % | |
| рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц | 200 ... 440 V | |
| рабочий ток | ||
| при AC-3 при 400 В расчетное значение | 8 A | |
| рабочая мощность при AC-3 при 400 В расчетное значение | 3 kW | |
| рабочая мощность для трехфазного двигателя при 400 В при 50 Гц | 1,1 ... 3 kW | |
| Входы/ Выходы | функция изделия | |
| цифровые входы, параметризуемые | Да | |
| цифровые выходы, параметризуемые | Нет | |
| число цифровых входов | 2 | |
| число гнезд | ||
| для цифровых выходных сигналов | 0 | |
| для цифровых входных сигналов | 0 | |
| Напряжение питания | тип напряжения напряжения питания | пост. ток |
| напряжение питания 1 при постоянном токе | 24 V | |
| напряжение питания 1 при постоянном токе расчетное значение | ||
| мин. допустимый | 20,4 V | |
| макс. допустимо | 28,8 V | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Постоянный ток |
| оперативное напряжение питания при постоянном токе расчетное значение | 20,4 ... 28,8 V | |
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 20,4 ... 28,8 V | |
| оперативное напряжение питания 1 при постоянном токе | 24 V | |

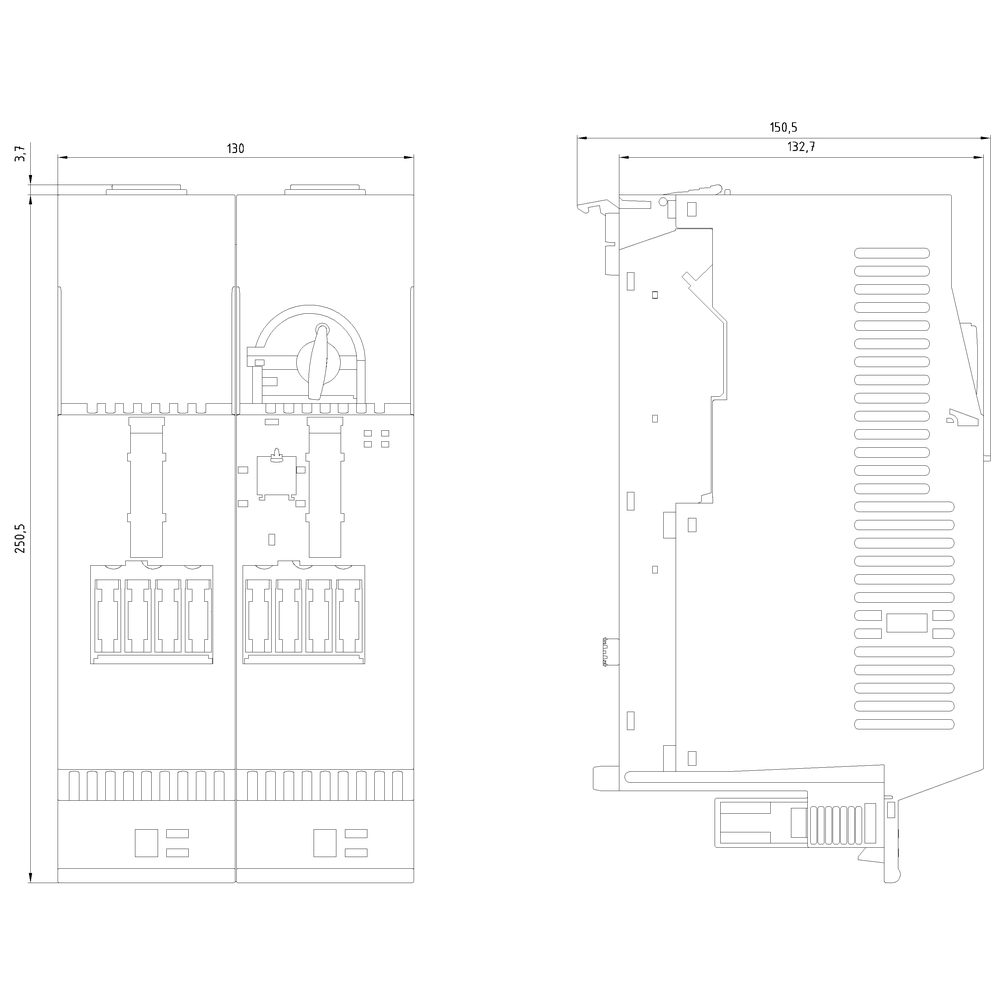

| Монтаж/ крепление/ размеры | монтажное положение | вертикальный, горизонтальный |
| вид креплений | вставляем на терминальный модуль | |
| высота | 290 mm | |
| ширина | 130 mm | |
| глубина | 150 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | 0 ... 60 °C | |
| при хранении | -40 ... +70 °C | |
| при транспортировке | -40 ... +70 °C | |
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |
| Связь/ протокол | протокол поддерживается | |
| протокол PROFIBUS DP | Да | |
| протокол PROFINET | Да | |
| исполнение интерфейса протокол PROFINET | Да | |
| функция изделия связь по шине | Да | |
| протокол поддерживается протокол интерфейса AS | Нет | |
| функция изделия | ||
| поддержка PROFIenergy, измеряемые величины | Да | |
| поддержка PROFIenergy, отключение | Да | |
| память адресного пространства адресной области | ||
| входов | 2 byte | |
| выходов | 2 byte | |
| исполнение электрического соединения | ||
| интерфейса связи | через кросс-плату | |
| для передачи связи | через кросс-плату | |
| Подсоединения/ клеммы | исполнение электрического соединения для главной цепи | винтовой зажим |
| исполнение электрического соединения | ||
| 1 для цифровых входных сигналов | через контрольный модуль | |
| 2 для цифровых входных сигналов | через контрольный модуль | |
| исполнение электрического соединения | ||
| к интерфейсу прибора, зависящему от изготовителя | Штекер | |
| для подачи основной энергии | винтовое соединение | |
| для отвода со стороны нагрузки | винтовое соединение | |
| для передачи основной энергии | через шину Energiebus | |
| для ввода напряжения питания | через кросс-плату | |
| для передачи напряжения питания | через кросс-плату | |
| Номинальная нагрузка UL/CSA | рабочее напряжение при переменном токе при 60 Гц согласно CSA и UL расчетное значение | 600 V |
