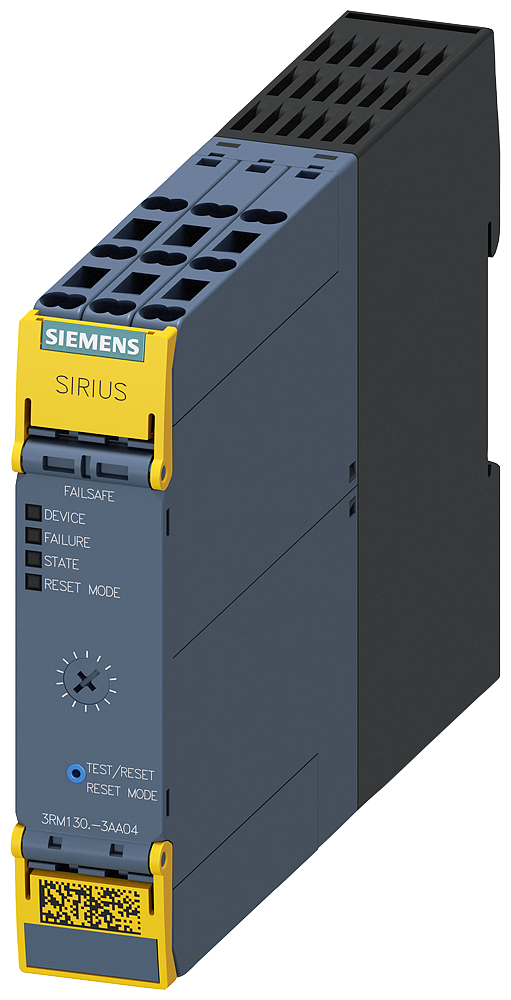

3RM1301-3AA04 Siemens - Реверсивный компактный пускатель SIRIUS 3RM1 для систем безопасности

Name: 3RM1301-3AA04 Siemens - Реверсивный компактный пускатель SIRIUS 3RM1 для систем безопасности
Brand: Siemens
SKU: SIM-3RM1301-3AA04
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

РЕВЕРСИВНЫЙ КОМПАКТНЫЙ ПУСКАТЕЛЬ SIRIUS 3RM1 ДЛЯ СИСТЕМ БЕЗОПАСНОСТИ, НОМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ДО 500 В АС, ДИАПАЗОН УСТАВОК НОМ. РАБОЧЕГО ТОКА 0.1-0.5 A, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 24 В DC, ВИНТОВЫЕ КЛЕММЫ ГЛАВНОЙ ЦЕПИ И ПРУЖИННЫЕ (ВТЫЧНЫЕ) КЛЕММЫ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 1 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RM1301-3AA04

	IEC 62061
Общие технические данные	вариант устройства согласно МЭК 60947-4-2	3
	функция изделия	отказобезопасный Устройство поворотного пуска
	функция собственной защиты устройства	Да
	для источника питания защита от перемены полярности	Да
	пригодность к применению модульный соединитель 3ZY12	Да
	мощность потерь [Вт] при расчетном значении тока
	при переменном токе в теплом рабочем состоянии на каждый полюс	0,01 W
	без тока нагрузки типичный	1,37 W
	напряжение развязки расчетное значение	500 V
	категория перенапряжения	III
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения
	между главной и вспомогательной цепью	500 V
	между цепями оперативного и вспомогательного тока	250 V
	ударопрочность	6 g / 11 мс
	вибропрочность	1 ... 6 Гц, 15 мм; 20 м/с², 500 Гц
	частота коммутации макс.	1 1/s
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	Директива RoHS (день/месяц/год)	03/01/2017
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
	Масса нетто ME	0,3 kg
	функция изделия
	прямой пуск	Нет
	реверсивный пуск	Да
	функция изделия защита от коротких замыканий	Нет
Электромагнитная совместимость	излучение электромагнитных помех согласно МЭК 60947-1	класс A
	устойчивость к электромагнитным помехам согласно МЭК 60947-1	Класс A
	наведение кондуктивных помех
	вследствие импульса согласно МЭК 61000-4-4	3 кВ / 5 кГц
	вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5	4 кВ сигнальные линии 2 кВ
	вследствие линейного перенапряжения согласно МЭК 61000-4-5	2 кВ
	вследствие высокочастотного облучения согласно МЭК 61000-4-6	10 B
	наведение полевых помех согласно МЭК 61000-4-3	10 В/m
	электростатический разряд согласно МЭК 61000-4-2	контактный разряд 6 кВ / воздушный разряд 8 кВ
	излучение высокочастотных кондуктивных помех согласно CISPR11	класс B для жилого, коммерческого и предпринимательского сектора
	излучение высокочастотных полевых помех согласно CISPR11	класс B для жилого, коммерческого и предпринимательского сектора
Безопасность	функция изделия пригодно для функции безопасности	Да
	пригодность к использованию
	противоаварийное включение	Нет
	противоаварийное отключение	Да
	безопасное состояние	Открытая цепь нагрузки
	испытания срока службы с учетом износа необходимые	Да
	интервал контроля работоспособности макс.	1 a
	интервал диагностического тестирования с помощью внутренней функции тестирования макс.	600 s
	категория останова согласно МЭК 60204-1	0
	доля опасных отказов
	при низкой приоритетности запроса согласно SN 31920	0,6 %
	при высокой приоритетности запроса согласно SN 31920	40 %
	значение В10 при высокой приоритетности запроса согласно SN 31920	1 000 000
	частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920	16 FIT
	уровень полноты безопасности (SIL) согласно МЭК 62061	SIL 3
	ISO 13849
	категория согласно EN ISO 13849-1	4
	уровень эффективности защиты (PL) согласно ISO 13849-1	PL e
	категория согласно ISO 13849-1	4
	тип устройства согласно ISO 13849-1	1
	запас при расчете параметров согласно ISO 13849-2 необходимые	Нет
	IEC 61508
	уровень полноты безопасности (SIL)
	согласно МЭК 61508	3
	тип защитного устройства согласно МЭК 61508-2	тип B
	PFHD при высокой приоритетности запроса согласно МЭК 61508	2E-8 1/h
	PFDavg при низкой приоритетности запроса согласно МЭК 61508	1,75E-5
	доля безопасных отказов (SFF)	99,4 %
	отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508	1
	значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508	20 a
	Электрическая безопасность
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от прикосновения пальцем
ATEX	уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX	уровень полноты безопасности SIL 2
	PFHD при высокой приоритетности запроса согласно МЭК 61508 относительно ATEX	5E-8 1/h
	PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX	0,0005
	отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX	0
	значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX	3 a
	сертификат соответствия согласно производственной директиве ATEX 2014/34/EU	BVS 12 ATEX F 002 X
	тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU	II (2)G [Ex e] [Ex d] [Ex px], II (2)D [Ex t] [Ex p], I (M2) [Ex d]
Цепь главного тока	число полюсов для главной цепи	3
	исполнение коммутационного контакта	Гибрид
	регулируемый порог срабатывания по току токозависимого расцепителя перегрузки	0,1 ... 0,5 A
	мин. нагрузка [%]	20 %; от заданного номинального тока
	исполнение защиты двигателя	электронный
	рабочее напряжение расчетное значение	48 ... 500 V
	относительный симметричный допуск рабочего напряжения	10 %
	рабочая частота 1 расчетное значение	50 Hz
	рабочая частота 2 расчетное значение	60 Hz
	относительный симметричный допуск рабочей частоты	10 %
	рабочий ток
	при переменном токе при 400 В расчетное значение	0,5 A
	при AC-3 при 400 В расчетное значение	0,5 A
	при AC-53a при 400 В при окружающей температуре 40 °C расчетное значение	0,5 A
	допустимый ток длительной нагрузки при пуске макс.	4 A
	рабочая мощность для трехфазного двигателя при 400 В при 50 Гц	0 ... 0,12 kW
Входы/ Выходы	входное напряжение на цифровом входе при постоянном токе расчетное значение	24 V
	входной ток на цифровом входе
	при сигнале <1> при постоянном токе	8 mA
	при сигнале <0> при постоянном токе	1 mA
	число переключающих контактов для вспомогательных контактов	1
	рабочий ток вспомогательных контактов при AC-15 при 230 В макс.	3 A
	рабочий ток вспомогательных контактов при DC-13 при 24 В макс.	1 A
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	Постоянный ток
	оперативное напряжение питания при постоянном токе расчетное значение	19,2 ... 30 V
	относительный отрицательный допуск оперативного напряжения питания при постоянном токе	20 %
	относительный положительный допуск оперативного напряжения питания при постоянном токе	25 %
	оперативное напряжение питания 1 при постоянном токе расчетное значение	24 V
	коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
	исходное значение	0,8
	конечное значение	1,25
	оперативный ток при постоянном токе
	при режиме ожидания	13 mA
	при эксплуатации	57 mA
	пик тока включения
	при 24 В	0,28 A; значение при 25°C
	при постоянном токе при 24 В	300 mA
	при постоянном токе при 24 В при включении двигателя	140 mA
	длительность пика тока включения
	при 24 В	85 ms
	при постоянном токе при 24 В	80 ms
	при постоянном токе при 24 В при включении двигателя	80 ms
	мощность потерь [Вт] в цепи вспомогательного и оперативного тока
	в коммутационном положении ВЫКЛ.
	— с байпасной схемой	0,35 W
	в коммутационном положении ВКЛ.
	— с байпасной схемой	1,37 W
время реакции	время задержки включения	65 ... 76 ms
время реакции	время задержки отключения	30 ... 43 ms
Силовая электроника	рабочий ток
	при 40 °C расчетное значение	0,5 A
	при 50 °C расчетное значение	0,5 A
	при 55 °C расчетное значение	0,5 A
	при 60 °C расчетное значение	0,5 A

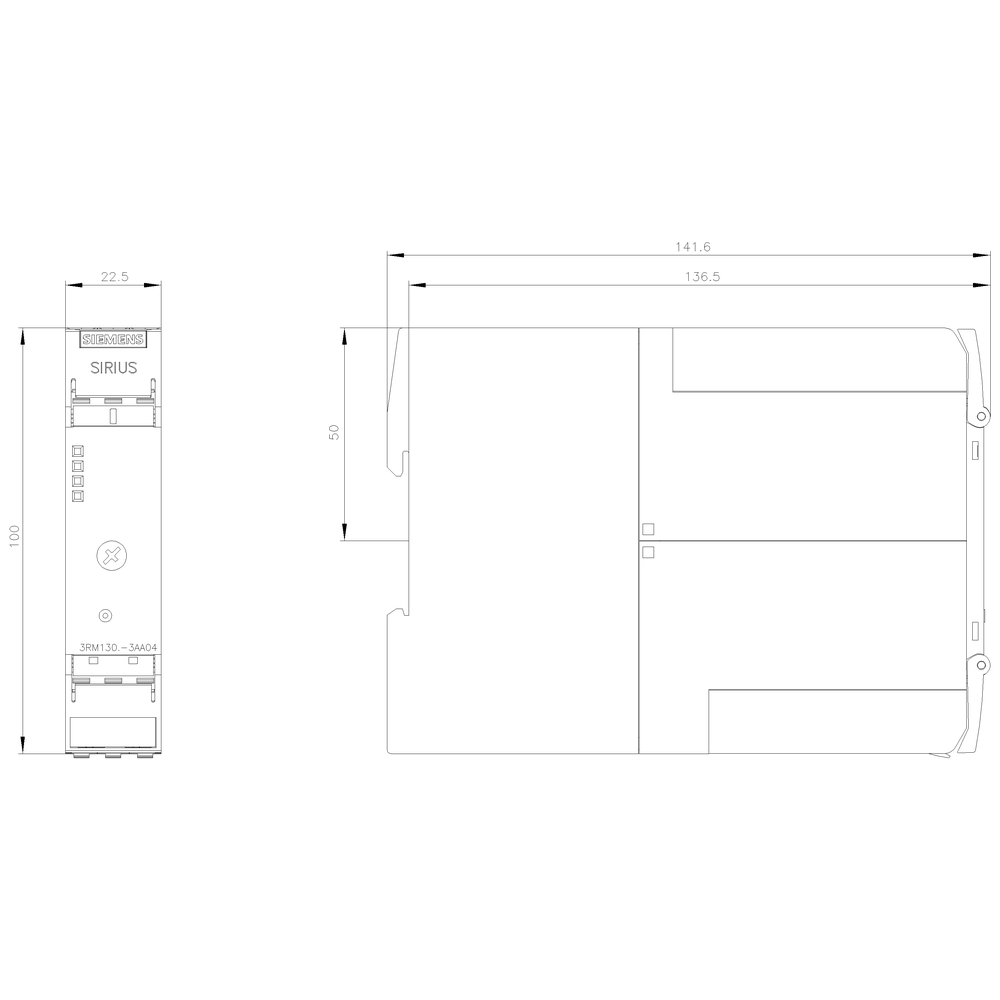

Монтаж/ крепление/ размеры	монтажное положение	вертикально, горизонтально, стоит (принимать во внимание снижение номинальных значений параметров)
	вид креплений	винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
	высота	100 mm
	ширина	22,5 mm
	глубина	141,5 mm
	необходимое расстояние
	при последовательном монтаже
	— вперед	0 mm
	— назад	0 mm
	— вверх	50 mm
	— вниз	50 mm
	— вбок	0 mm
	до заземленных компонентов
	— вперед	0 mm
	— назад	0 mm
	— вверх	50 mm
	— вбок	3,5 mm
	— вниз	50 mm
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	4 000 m
	окружающая температура
	при эксплуатации	-25 ... +60 °C
	при хранении	-40 ... +70 °C
	при транспортировке	-40 ... +70 °C
	экологическая категория при эксплуатации согласно МЭК 60721	3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	относительная атмосферная влажность при эксплуатации	10 ... 95 %
	давление воздуха согласно SN 31205	900 ... 1 060 hPa
Связь/ протокол	протокол поддерживается
	протокол PROFINET IO	Нет
	протокол PROFIsafe	Нет
	функция изделия связь по шине	Нет
	протокол поддерживается протокол интерфейса AS	Нет
Подсоединения/ клеммы	исполнение электрического соединения	винтовой зажим для главной цепи, пружинная клемма (Push-In) для цепи управления
	для главной цепи	винтовой зажим
	для цепи вспомогательного и оперативного тока	пружинная клемма (Push-In)
	длина кабеля для двигателя неэкранированный макс.	100 m
	вид подключаемых сечений проводов для главных контактов
	однопроводной	1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
	тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
	поперечное сечение подключаемого провода для главных контактов
	однопроводной или многопроводной	0,5 ... 4 mm²
	тонкопроволочный с концевой заделкой кабеля	0,5 ... 4 mm²
	поперечное сечение подключаемого провода для вспомогательных контактов
	однопроводной или многопроводной	0,5 ... 1,5 mm²
	тонкопроволочный с концевой заделкой кабеля	0,5 ... 1 mm²
	тонкопроволочный без концевой заделки кабеля	0,5 ... 1,5 mm²
	вид подключаемых сечений проводов
	для вспомогательных контактов
	— однопроводной	1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
	— тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
	— тонкопроволочный без концевой заделки кабеля	1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
	для проводов американского калибра (AWG) для вспомогательных контактов	1x (20 ... 16), 2x (20 ... 16)
	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов	20 ... 12
	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов	20 ... 16
Номинальная нагрузка UL/CSA	рабочий ток при переменном токе при 480 В согласно UL 508	0,5 A
