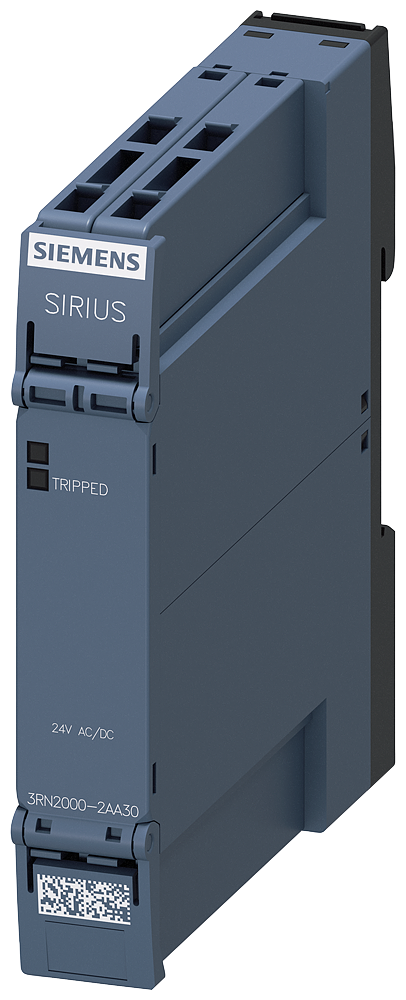

Описание 3RN2000-2AA30
| Общие технические данные | функция изделия | термисторная защита двигателя |
|---|---|---|
| исполнение индикатора светодиод | Да | |
| мощность потерь [Вт] при расчетном значении тока | ||
| при переменном токе в теплом рабочем состоянии | 0,3 W | |
| при постоянном токе в теплом рабочем состоянии | 0,3 W | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 300 V | |
| степень загрязнения | 3 | |
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |
| ударопрочность согласно МЭК 60068-2-27 | 11 g/15 мс | |
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) при AC-15 | ||
| при 24 В типичный | 100 000 | |
| тепловой ток контактного коммутационного элемента макс. | 5 A | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| Директива RoHS (день/месяц/год) | 05/28/2009 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 | |
| Масса нетто ME | 0,121 kg | |
| Продуктивная функция | функция изделия | |
| сохранение ошибок | Нет | |
| динамическое обнаружение обрыва провода | Нет | |
| внешний сброс | Нет | |
| автоматический сброс | Да | |
| ручной сброс | Нет | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | AC/DC |
| оперативное напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 24 V | |
| при 60 Гц расчетное значение | 24 V | |
| оперативное напряжение питания при постоянном токе расчетное значение | 24 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| пик тока включения | ||
| при 24 В | 1,8 A | |
| длительность пика тока включения | ||
| при 24 В | 2 ms | |
| Измерительная цепь | время автономной работы при отказе сети мин. | 40 ms |
| Точность | относительная точность измерений | 9 % |
| Вспомогательный контур | материал коммутирующих контактов | AgSnO2 |
| число размыкающих контактов для вспомогательных контактов | 0 | |
| число замыкающих контактов для вспомогательных контактов | 0 | |
| число переключающих контактов для вспомогательных контактов | 1 | |
| рабочий ток вспомогательных контактов при AC-15 макс. | 3 A | |
| рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| Цепь главного тока | рабочая частота расчетное значение | 50 ... 60 Hz |
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||
| при 24 В | 1 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 6 A | |
| Электромагнитная совместимость | наведение кондуктивных помех | |
| вследствие импульса согласно МЭК 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 кВ (линия к земле) | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ (линия к линии) | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Разделение потенциала | исполнение гальванической развязки | без гальванической развязки |
| гальваническая развязка | ||
| между входом и выходом | Нет | |
| между источником питания и прочими цепями | Нет | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | пружинная клемма (Push-In) | |
| для цепи вспомогательного и оперативного тока | пружинная клемма (Push-In) | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 4 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²) | |
| тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 мм² | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12) | |
| для проводов американского калибра (AWG) многопроводной | 20 ... 12 | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,5 ... 4 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 2,5 mm² | |
| тонкопроволочный без концевой заделки кабеля | 0,5 ... 4 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 12 | |
| многопроводной | 20 ... 12 | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |
| высота | 100 mm | |
| ширина | 17,5 mm | |
| глубина | 90 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| относительная атмосферная влажность при эксплуатации макс. | 70 % |
