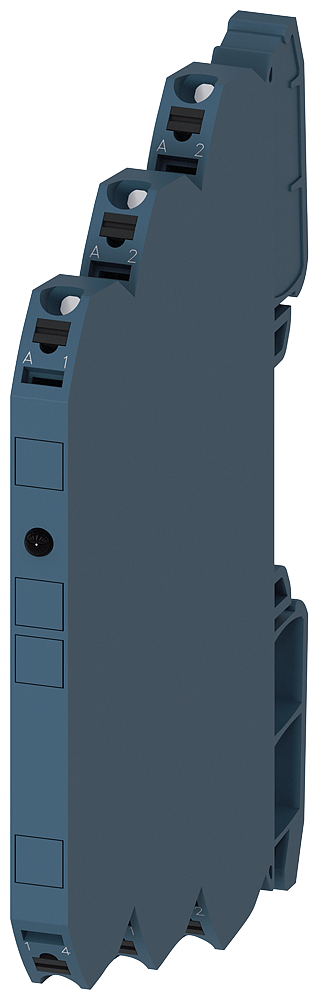

3RQ3018-2AB00 Siemens - Выходное согласующее реле, 1 переключающий контакт, 24 В AC/DC
₸18 132
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 3RQ3018-2AB00
| Общие технические данные | исполнение индикатора светодиод | Да |
|---|---|---|
| характеристика изделия защитное покрытие печатной платы | Нет | |
| компонент изделия | ||
| релейный выход | Да | |
| полупроводниковый выход | Нет | |
| потребляемая активная мощность | 0,3 W | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 300 V | |
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |
| макс. допустимое напряжение для безопасного разъединения | ||
| между цепями оперативного и вспомогательного тока | 300 V | |
| напряжение отпускания, в процентах относительно входного напряжения | 10 % | |
| класс пожаростойкости материала корпуса | UL94 V-0 | |
| ударопрочность | ||
| согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |
| вибропрочность | ||
| согласно МЭК 60068-2-6 | 6 ... 150 Гц: 2 g | |
| частота коммутации макс. | 72 000 1/h | |
| коммутационная характеристика | моностабильный | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| тепловой ток | 6 A | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| Директива RoHS (день/месяц/год) | 03/25/2015 | |
| Масса нетто ME | 0,033 kg | |
| Цепь тока управления/ управление | оперативное напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | 24 V | |
| при 60 Гц расчетное значение | 24 V | |
| частота оперативного напряжения питания | ||
| 1 расчетное значение | 50 Hz | |
| 2 расчетное значение | 60 Hz | |
| оперативное напряжение питания при постоянном токе расчетное значение | 24 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||
| исходное значение | 0,8 | |
| конечное значение | 1,25 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 0,8 | |
| конечное значение | 1,25 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 0,8 | |
| конечное значение | 1,25 | |
| время задержки включения | ||
| при переменном токе макс. | 12 ms | |
| при постоянном токе макс. | 12 ms | |
| время задержки отключения макс. | 14 ms | |
| Данные по механике | компонент изделия втычной цоколь | Нет |
| исполнение релейного привода | поляризованный | |
| защита от коротких замыканий | исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется | предохранитель gG: 4 A |
| Вспомогательный контур | тип коммутационного контакта | переключающий контакт |
| материал коммутирующих контактов | AgSnO2 | |
| число переключающих контактов для вспомогательных контактов | 1 | |
| рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 3 A | |
| при 250 В | 3 A | |
| рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| при 125 В | 0,2 A | |
| при 250 В | 0,1 A | |
| надежность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |
| Цепь главного тока | тип напряжения | AC/DC |
| Входы/ Выходы | характеристика выхода устойчивый к коротким замыканиям | Нет |
| допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц | 3 A | |
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||
| при 24 В | 1 A | |
| при 125 В | 0,2 A | |
| при 250 В | 0,1 A | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | yсловия А (промышленная зона) |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 2 kV | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Индикация | исполнение индикатора как индикация состояния с помощью светодиодов | Зеленый светодиод |
| Подсоединения/ клеммы | функция изделия съемная клемма | Нет |
| исполнение электрического соединения | ||
| для цепи вспомогательного и оперативного тока | пружинная клемма (Push-In) | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,25 ... 2,5 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,25 ... 1,5 мм²) | |
| тонкопроволочный без концевой заделки кабеля | 1x (0,25 ... 2,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 14) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,25 ... 2,5 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,25 ... 1,5 mm² | |
| тонкопроволочный без концевой заделки кабеля | 0,25 ... 2,5 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 14 | |
| многопроводной | 20 ... 14 | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | крепление с защелкой | |

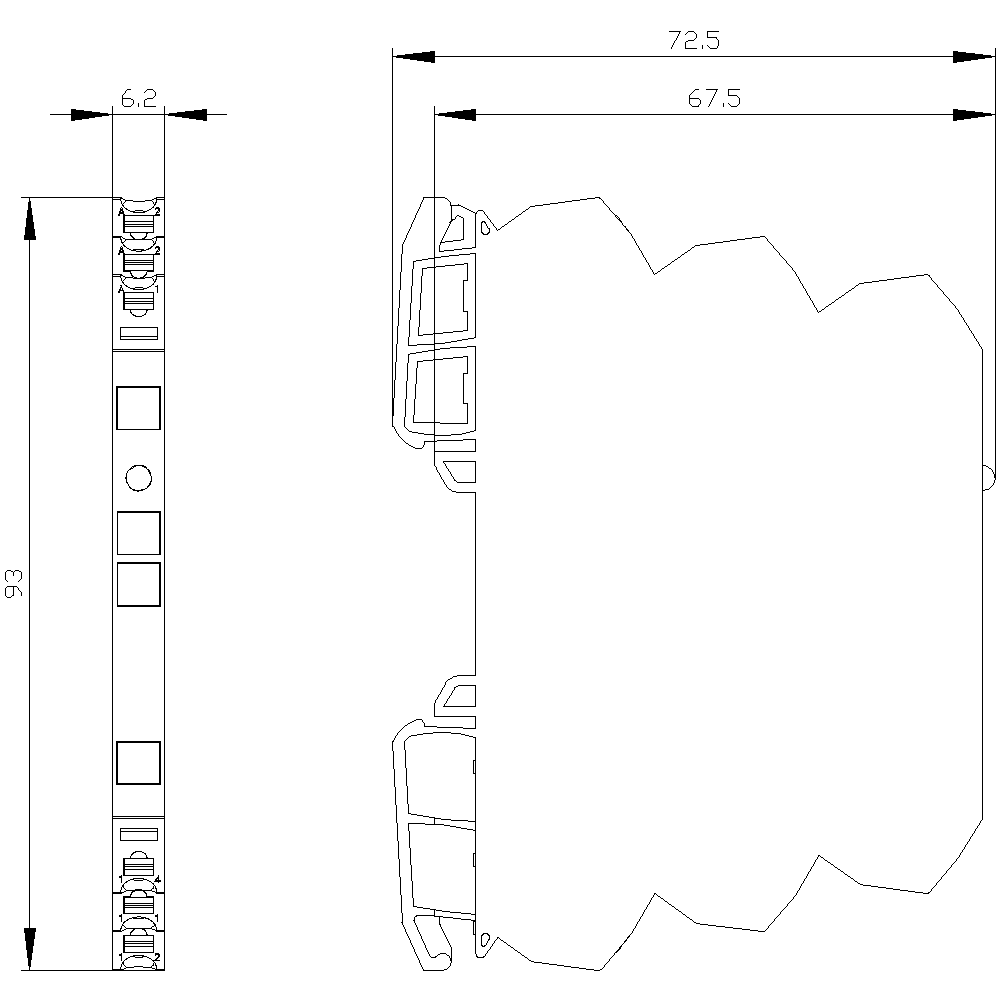

| высота | 93 mm | |
| ширина | 6,2 mm | |
| глубина | 72,5 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % |
