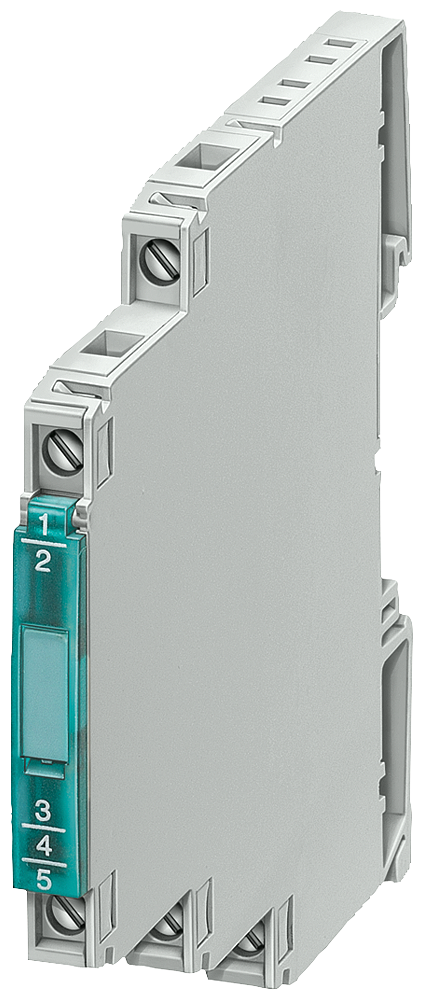

Описание 3RS1703-2AD00
| Общие технические данные | базовое исполнение | active |
|---|---|---|
| число каналов | 1 | |
| потребляемая активная мощность | 0,3 W | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 2 расчетное значение | 50 V | |
| ударопрочность согласно МЭК 60068-2-27 | 15 г / 11 мсек | |
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |
| справочный идентификатор согласно МЭК 81346-2:2009 | T | |
| Директива RoHS (день/месяц/год) | 07/01/2006 | |
| Масса нетто ME | 0,052 kg | |
| Напряжение питания | напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | 24 V | |
| при 60 Гц расчетное значение | 24 V | |
| напряжение питания при постоянном токе расчетное значение | 24 V | |
| частота напряжения питания расчетное значение | 60 ... 50 Hz | |
| коэффициент рабочего диапазона, напряжение питания, расчетное значение | ||
| при переменном токе при 50 Гц | 0,8 ... 1,2 | |
| при переменном токе при 60 Гц | 0,8 ... 1,2 | |
| при постоянном токе | 0,7 ... 1,25 | |
| Точность | относительная точность измерений | 0,1 % |
| относительное линейное отклонение | 0,02 % | |
| дрейф температуры на °C | 0,015 %/°C | |
| пульсация напряжения макс. | 5 mV | |
| предельная частота | 30 Hz | |
| время затухания колебаний для отклонения 1 % | 30 ms | |
| время нарастания | 10 ms | |
| Цепь главного тока | тип напряжения | AC/DC |
| Входы/ Выходы | входное напряжение макс. | 30 V |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| выдерживаемое перенапряжение на выходе тока макс. | 30 V | |
| вид сигнала на входе | 4 ... 20 mA | |
| вид сигнала на выходе | 0 ... 10 V | |
| полное сопротивление нагрузки | ||
| на выходе напряжения макс. | 1 kΩ | |
| Разделение потенциала | исполнение гальванической развязки | двухходовой |
| гальваническая развязка | ||
| между входом и выходом | Да | |
| между источником питания и прочими цепями | Нет | |
| Подсоединения/ клеммы | исполнение электрического соединения | пружинный зажим |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 2,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 2,5 мм²) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,5 ... 2,5 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 2,5 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 14 | |
| многопроводной | 20 ... 14 | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | защелкивающееся крепление на шине с головкой 35 мм с соотв. с DIN EN 50022 | |
| высота | 80 mm | |
| ширина | 6,2 mm | |
| глубина | 84 mm | |
| Условия окружающей среды | окружающая температура | |
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C |
