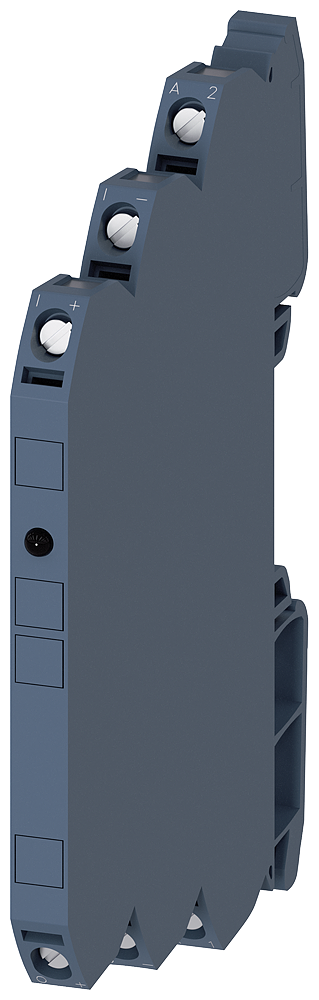

3RS7000-1CE00 Siemens - Преобразователь сигналов, вход 0–10 В, выход 0–20 мА, питание 24 В
₸85 911
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 3RS7000-1CE00
| Общие технические данные | исполнение индикатора светодиод | Да |
|---|---|---|
| число каналов | 1 | |
| потребляемая активная мощность | 0,29 W | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 50 V | |
| выдерживаемое импульсное напряжение расчетное значение | 2 500 V | |
| ударопрочность согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |
| вибропрочность согласно МЭК 60068-2-6 | 6 ... 150 Гц: 2 g | |
| справочный идентификатор согласно МЭК 81346-2:2009 | T | |
| Директива RoHS (день/месяц/год) | 03/25/2015 | |
| Масса нетто ME | 0,048 kg | |
| Напряжение питания | напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | 24 V | |
| при 60 Гц расчетное значение | 24 V | |
| напряжение питания при постоянном токе расчетное значение | 24 V | |
| частота напряжения питания расчетное значение | 60 ... 50 Hz | |
| коэффициент рабочего диапазона, напряжение питания, расчетное значение | ||
| при переменном токе при 50 Гц | 0,8 ... 1,1 | |
| при переменном токе при 60 Гц | 0,8 ... 1,1 | |
| при постоянном токе | 0,8 ... 1,1 | |
| Точность | относительная точность измерений | 0,1 % |
| относительное линейное отклонение | 0,05 % | |
| дрейф температуры на °C | 0,015 %/°C | |
| пульсация напряжения макс. | 20 mV | |
| предельная частота | 30 Hz | |
| время затухания колебаний для отклонения 1 % | 17 ms | |
| время нарастания | 6 ms | |
| Цепь главного тока | тип напряжения | AC/DC |
| Входы/ Выходы | входное напряжение макс. | 30 V |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| вид сигнала на входе | 0 ... 10 V | |
| вид сигнала на выходе | 0 ... 20 mA | |
| входное полное сопротивление входа напряжения мин. | 330 kΩ | |
| полное сопротивление нагрузки | ||
| на выходе тока макс. | 500 Ω | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | окружение B |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 1 кВ 5/50ns | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |

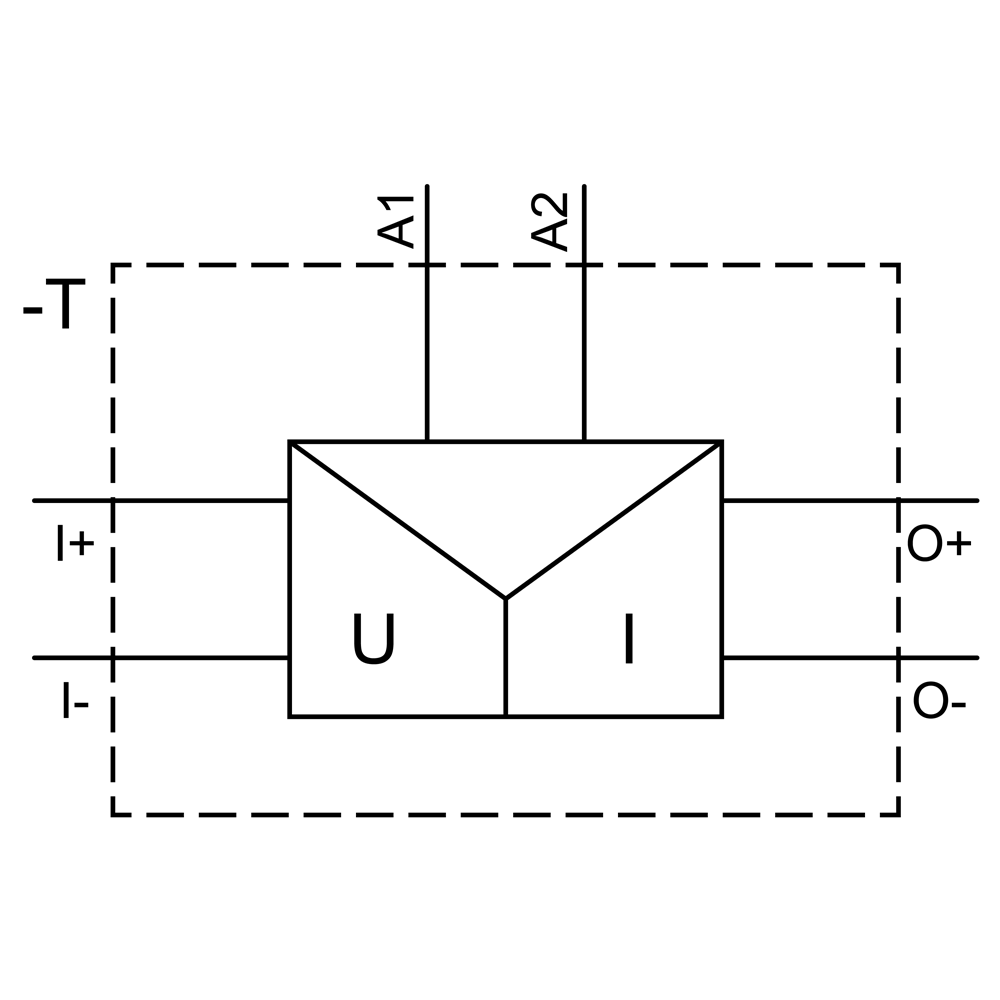

| Разделение потенциала | исполнение гальванической развязки | трехходовой |
| гальваническая развязка | ||
| между входом и выходом | Да | |
| между выходами | Нет | |
| между входами | Нет | |
| между источником питания и прочими цепями | Да | |
| Подсоединения/ клеммы | исполнение электрического соединения | винтовой зажим |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,25 ... 2,5 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,25 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,25 ... 2,5 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,25 ... 1,5 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 14 | |
| момент затяжки при винтовом зажиме | 0,5 ... 0,6 N·m | |

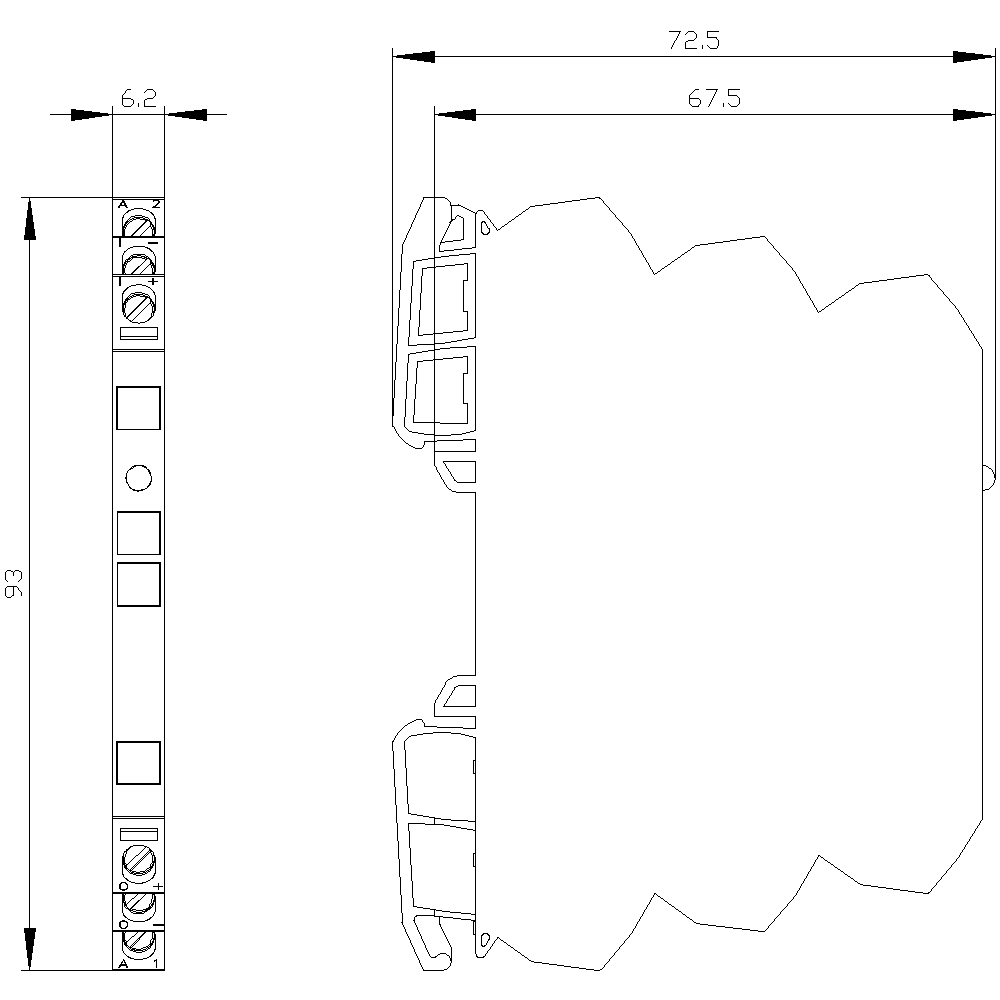

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | крепление с защелкой | |
| высота | 93 mm | |
| ширина | 6,2 mm | |
| глубина | 72,5 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % |
