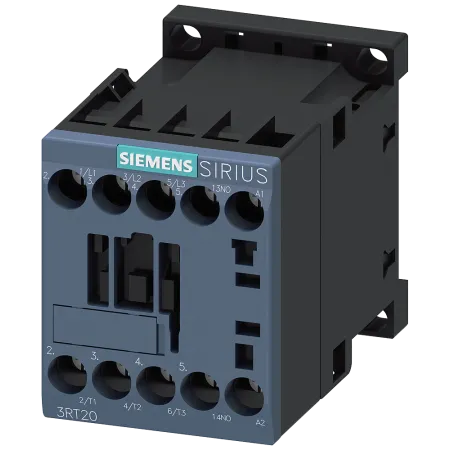

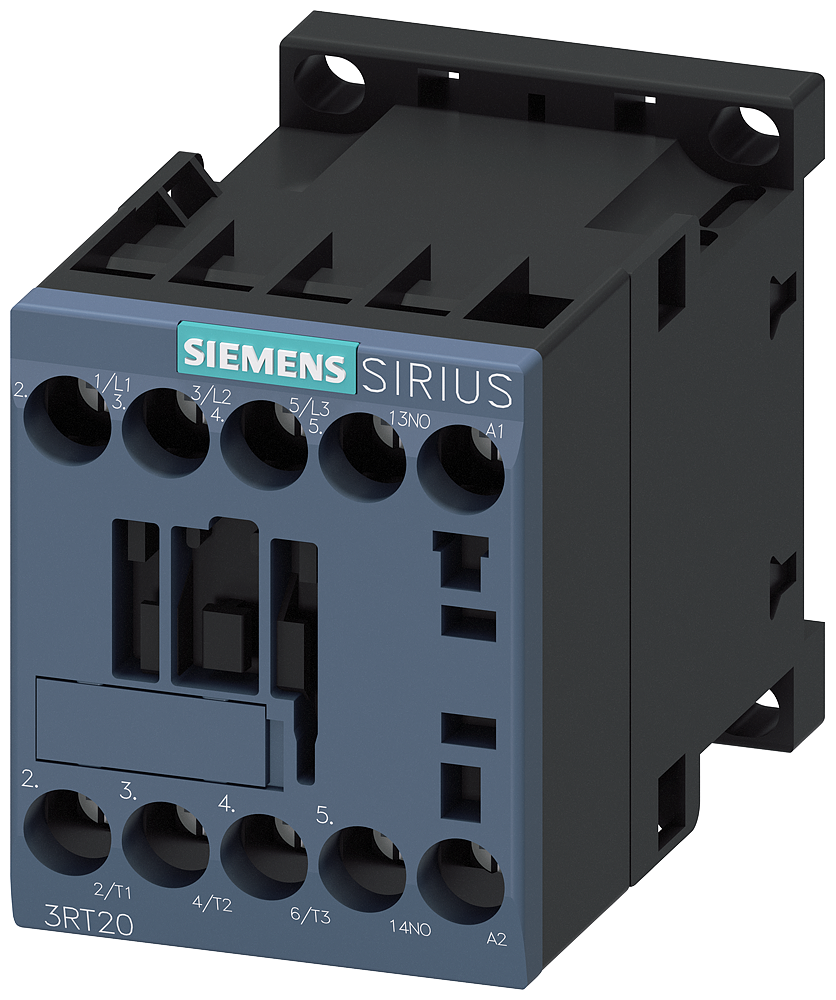

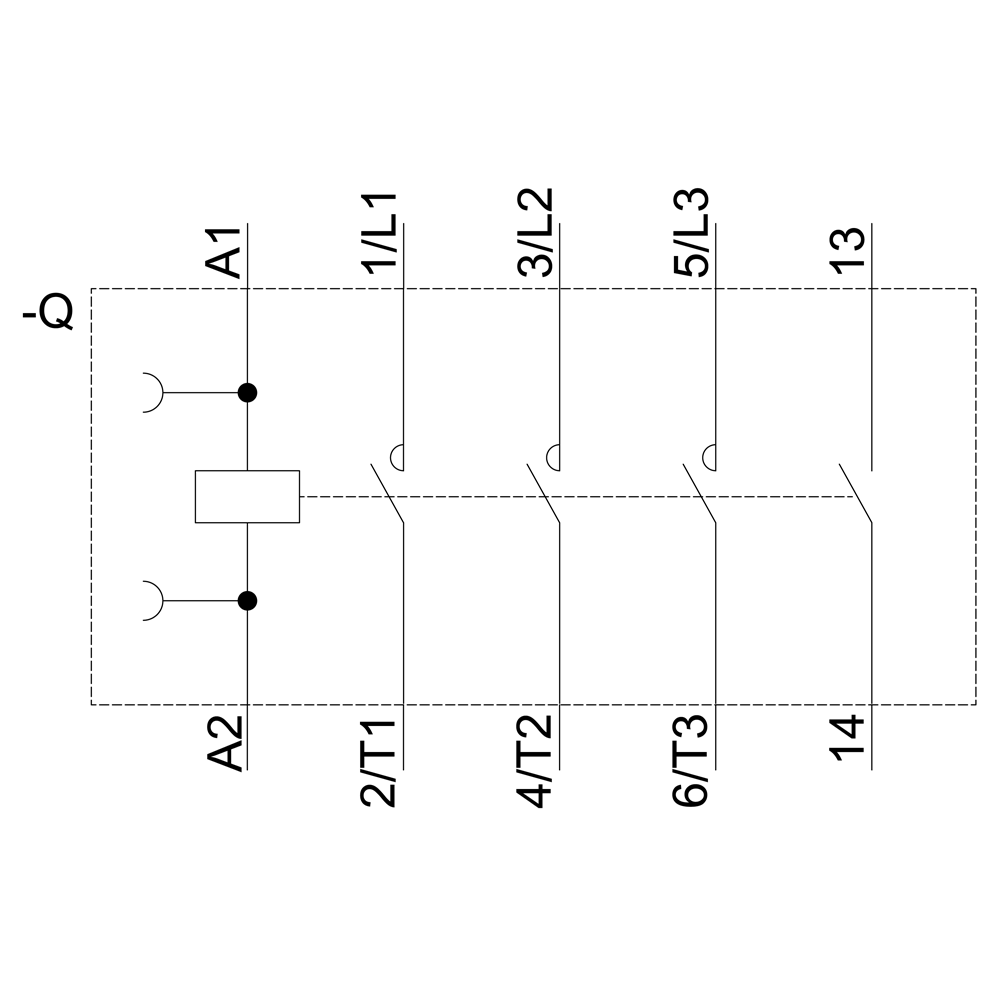

3RT2015-1AP01 Siemens - Контактор, 3 пол, AC-3, 3КВТ/400В, блок-контакт 1НО, 50/60 гц

Name: 3RT2015-1AP01 Siemens - Контактор, 3 пол, AC-3, 3КВТ/400В, блок-контакт 1НО, 50/60 гц
Brand: Siemens
SKU: SIM-3RT2015-1AP01
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

КОНТАКТОР, 3 ПОЛ., AC-3, 3КВТ/400В, БЛОК-КОНТАКТ 1НО, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В АС, 50/60 ГЦ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 1 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RT2015-1AP01

	ISO 13849
Общие технические данные	типоразмер контактора	S00
	дополнение изделия
	функциональный модуль связи	Нет
	вспомогательный выключатель	Да
	мощность потерь [Вт] при расчетном значении тока
	при переменном токе в теплом рабочем состоянии	0,6 W
	при переменном токе в теплом рабочем состоянии на каждый полюс	0,2 W
	без тока нагрузки типичный	1,1 W
	способ расчета мощности потерь зависимый от тока	квадратн.
	напряжение развязки
	главной цепи при степени загрязнения 3 расчетное значение	690 V
	вспомогательной цепи при степени загрязнения 3 расчетное значение	690 V
	выдерживаемое импульсное напряжение
	главной цепи расчетное значение	6 kV
	вспомогательной цепи расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1	400 V
	ударопрочность при прямоугольном импульсе
	при переменном токе	6,7 g / 5 ms, 4,2 g / 10 ms
	ударопрочность при синусовом импульсе
	при переменном токе	10,5 g / 5 ms, 6,6 g / 10 ms
	механический ресурс (циклов)
	контактора типичный	30 000 000
	контактора с насаженным блоком вспомогательных электронных выключателей типичный	5 000 000
	контактора с насаженным блоком вспомогательных выключателей типичный	10 000 000
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	Директива RoHS (день/месяц/год)	10/01/2009
	Масса нетто ME	0,231 kg
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	2 000 m
	окружающая температура
	при эксплуатации	-25 ... +60 °C
	при хранении	-55 ... +80 °C
	относительная атмосферная влажность мин.	10 %
	относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.	95 %
Цепь главного тока	число полюсов для главной цепи	3
	число замыкающих контактов для главных контактов	3
	число размыкающих контактов для главных контактов	0
	рабочее напряжение
	при AC-3 расчетное значение макс.	690 V
	при AC-3e расчетное значение макс.	690 V
	рабочий ток
	при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение	18 A
	при AC-1
	— до 690 В при окружающей температуре 40 °C расчетное значение	18 A
	— до 690 В при окружающей температуре 60 °C расчетное значение	16 A
	при AC-3
	— при 400 В расчетное значение	7 A
	— при 500 В расчетное значение	6 A
	— при 690 В расчетное значение	4,9 A
	при AC-3e
	— при 400 В расчетное значение	7 A
	— при 500 В расчетное значение	6 A
	— при 690 В расчетное значение	4,9 A
	при AC-4 при 400 В расчетное значение	6,5 A
	при AC-5a до 690 В расчетное значение	15,8 A
	при AC-5b до 400 В расчетное значение	5,8 A
	при AC-6a
	— до 230 В при пиковом значении тока n=20 расчетное значение	4 A
	— до 400 В при пиковом значении тока n=20 расчетное значение	4 A
	— до 500 В при пиковом значении тока n=20 расчетное значение	3,8 A
	— до 690 В при пиковом значении тока n=20 расчетное значение	3,6 A
	при AC-6a
	— до 230 В при пиковом значении тока n=30 расчетное значение	2,7 A
	— до 400 В при пиковом значении тока n=30 расчетное значение	2,7 A
	— до 500 В при пиковом значении тока n=30 расчетное значение	2,5 A
	— до 690 В при пиковом значении тока n=30 расчетное значение	2,4 A
	мин. сечение в главной цепи при макс. расчетном значении AC-1	2,5 mm²
	рабочий ток примерно на 200.000 циклов коммутации при AC-4
	при 400 В расчетное значение	2,6 A
	при 690 В расчетное значение	1,8 A
	рабочий ток
	при 1 токопроводящей дорожке при DC-1
	— при 24 В расчетное значение	15 A
	— при 60 В расчетное значение	15 A
	— при 110 В расчетное значение	1,5 A
	— при 220 В расчетное значение	0,6 A
	— при 440 В расчетное значение	0,42 A
	— при 600 В расчетное значение	0,42 A
	при 2 токопроводящих дорожках в ряд при DC-1
	— при 24 В расчетное значение	15 A
	— при 60 В расчетное значение	15 A
	— при 110 В расчетное значение	8,4 A
	— при 220 В расчетное значение	1,2 A
	— при 440 В расчетное значение	0,6 A
	— при 600 В расчетное значение	0,5 A
	при 3 токопроводящих дорожках в ряд при DC-1
	— при 24 В расчетное значение	15 A
	— при 60 В расчетное значение	15 A
	— при 110 В расчетное значение	15 A
	— при 220 В расчетное значение	15 A
	— при 440 В расчетное значение	0,9 A
	— при 600 В расчетное значение	0,7 A
	при 1 токопроводящей дорожке при DC-3 при DC-5
	— при 24 В расчетное значение	15 A
	— при 60 В расчетное значение	0,35 A
	— при 110 В расчетное значение	0,1 A
	при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
	— при 24 В расчетное значение	15 A
— при 60 В расчетное значение	3,5 A
— при 110 В расчетное значение	0,25 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
— при 24 В расчетное значение	15 A
— при 60 В расчетное значение	15 A
— при 110 В расчетное значение	15 A
— при 220 В расчетное значение	1,2 A
— при 440 В расчетное значение	0,14 A
— при 600 В расчетное значение	0,14 A
рабочая мощность
при AC-3
— при 230 В расчетное значение	1,5 kW
— при 400 В расчетное значение	3 kW
— при 500 В расчетное значение	3 kW
— при 690 В расчетное значение	4 kW
при AC-3e
— при 230 В расчетное значение	1,5 kW
— при 400 В расчетное значение	3 kW
— при 500 В расчетное значение	3 kW
— при 690 В расчетное значение	4 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение	1,15 kW
при 690 В расчетное значение	1,15 kW
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение	1,5 kVA
до 400 В при пиковом значении тока n=20 расчетное значение	2,7 kVA
до 500 В при пиковом значении тока n=20 расчетное значение	3,3 kVA
до 690 В при пиковом значении тока n=20 расчетное значение	4,3 kVA
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение	1 kVA
до 400 В при пиковом значении тока n=30 расчетное значение	1,8 kVA
до 500 В при пиковом значении тока n=30 расчетное значение	2,2 kVA
до 690 В при пиковом значении тока n=30 расчетное значение	2,9 kVA
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
длительностью не более 1 с с коммутацией при нулевом токе макс.	120 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 5 с с коммутацией при нулевом токе макс.	86 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 10 с с коммутацией при нулевом токе макс.	67 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 30 с с коммутацией при нулевом токе макс.	52 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 60 с с коммутацией при нулевом токе макс.	43 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
частота включений на холостом ходу
при переменном токе	10 000 1/h
частота коммутации
при AC-1 макс.	1 000 1/h
при AC-2 макс.	750 1/h
при AC-3 макс.	750 1/h
при AC-3e
— макс.	750 1/h
при AC-4 макс.	250 1/h
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	Переменный ток
	оперативное напряжение питания при переменном токе
	при 50 Гц расчетное значение	230 V
	при 60 Гц расчетное значение	230 V
	коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
	при 50 Гц	0,8 ... 1,1
	при 60 Гц	0,85 ... 1,1
	полная начальная пусковая мощность электромагнитной катушки при переменном токе
	при 50 Гц	27 VA
	при 60 Гц	24,3 VA
	коэффициент мощности, индуктивный при начальной пусковой мощности
	при 50 Гц	0,8
	при 60 Гц	0,75
	полная мощность удержания электромагнитной катушки при переменном токе
	при 50 Гц	4,2 VA
	при 60 Гц	3,3 VA
	коэффициент мощности, индуктивный при мощности удержания катушки
	при 50 Гц	0,25
	при 60 Гц	0,25
	задержка замыкания
	при переменном токе	9 ... 35 ms
	задержка размыкания
	при переменном токе	4 ... 15 ms
	длительность электрической дуги	10 ... 15 ms
	исполнение управления коммутационного привода	Стандарт A1 - A2
Вспомогательный контур	число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	0
	число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием	1
	рабочий ток при AC-12 макс.	10 A
	рабочий ток при AC-15
	при 230 В расчетное значение	10 A
	при 400 В расчетное значение	3 A
	при 500 В расчетное значение	2 A
	при 690 В расчетное значение	1 A
	рабочий ток при DC-12
	при 24 В расчетное значение	10 A
	при 48 В расчетное значение	6 A
	при 60 В расчетное значение	6 A
	при 110 В расчетное значение	3 A
	при 125 В расчетное значение	2 A
	при 220 В расчетное значение	1 A
	при 600 В расчетное значение	0,15 A
	рабочий ток при DC-13
	при 24 В расчетное значение	10 A
	при 48 В расчетное значение	2 A
	при 60 В расчетное значение	2 A
	при 110 В расчетное значение	1 A
	при 125 В расчетное значение	0,9 A
	при 220 В расчетное значение	0,3 A
	при 600 В расчетное значение	0,1 A
	надежность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA	ток полной нагрузки (FLA) для 3-фазного электродвигателя
	при 480 В расчетное значение	4,8 A
	при 600 В расчетное значение	6,1 A
	отдаваемая механическая мощность [л. с.]
	для 1-фазного двигателя трехфазного тока
	— при 110/120 В расчетное значение	0,25 hp
	— при 230 В расчетное значение	0,75 hp
	для 3-фазного электродвигателя
	— при 200/208 В расчетное значение	1,5 hp
	— при 220/230 В расчетное значение	2 hp
	— при 460/480 В расчетное значение	3 hp
	— при 575/600 В расчетное значение	5 hp
	нагрузочная способность контакта вспомогательных контактов согласно UL	A600 / Q600
защита от коротких замыканий	исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 В	С-характеристика: 10 А; 0,4 кА
	исполнение плавкой вставки предохранителя
	для защиты от коротких замыканий главной цепи
	— при типе координации 1 требуется	gG: 35 А (690 В, 100 кА), aM: 20 А (690 В, 100 кА), BS88: 35 А (415 В, 80 кА)
	— при типе координации 2 требуется	gG: 20 А (690 В, 100 кА), aM: 16 А (690 В, 100 кА), BS88: 20 А (415 В, 80 кА)
	для защиты вспомогательного выключателя от короткого замыкания требуется	gG: 10 A (500 V, 1 kA)
Монтаж/ крепление/ размеры	монтажное положение	вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
	вид креплений последовательный монтаж	Да
	вид креплений	винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
	высота	58 mm
	ширина	45 mm
	глубина	73 mm
	необходимое расстояние
	при последовательном монтаже
	— вперед	10 mm
	— вверх	10 mm
	— вниз	10 mm
	— вбок	0 mm
	до заземленных компонентов
	— вперед	10 mm
	— вверх	10 mm
	— вбок	6 mm
	— вниз	10 mm
	до компонентов, находящихся под напряжением
	— вперед	10 mm
	— вверх	10 mm
	— вниз	10 mm
	— вбок	6 mm
Подсоединения/ клеммы	исполнение электрического соединения
	для главной цепи	винтовой зажим
	для цепи вспомогательного и оперативного тока	винтовой зажим
	на контакторе для вспомогательных контактов	Винтовое присоединение
	электромагнитной катушки	Винтовое присоединение
	вид подключаемых сечений проводов
	для главных контактов
	— однопроводной	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
	— однопроводной или многопроводной	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
	— тонкопроволочный с концевой заделкой кабеля	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
	для проводов американского калибра (AWG) для главных контактов	2x (20 ... 16), 2x (18 ... 14), 2x 12
	поперечное сечение подключаемого провода для главных контактов
	однопроводной	0,5 ... 4 mm²
	многопроводной	0,5 ... 4 mm²
	тонкопроволочный с концевой заделкой кабеля	0,5 ... 2,5 mm²
	поперечное сечение подключаемого провода для вспомогательных контактов
	однопроводной или многопроводной	0,5 ... 4 mm²
	тонкопроволочный с концевой заделкой кабеля	0,5 ... 2,5 mm²
	вид подключаемых сечений проводов
	для вспомогательных контактов
	— однопроводной или многопроводной	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
	— тонкопроволочный с концевой заделкой кабеля	2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
	для проводов американского калибра (AWG) для вспомогательных контактов	2x (20 ... 16), 2x (18 ... 14), 2x 12
	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов	20 ... 12
	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов	20 ... 12
Безопасность	функция изделия
	принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1	Да; с 3RH29
	принудительная коммутация согласно МЭК 60947-5-1	Нет
	пригодно для функции безопасности	Да
	пригодность к использованию противоаварийное отключение	Да
	срок службы макс.	20 a
	испытания срока службы с учетом износа необходимые	Да
	доля опасных отказов
	при низкой приоритетности запроса согласно SN 31920	40 %
	при высокой приоритетности запроса согласно SN 31920	73 %
	значение В10 при высокой приоритетности запроса согласно SN 31920	1 000 000
	частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920	100 FIT
	тип устройства согласно ISO 13849-1	3
	запас при расчете параметров согласно ISO 13849-2 необходимые	Да
	IEC 61508
	тип защитного устройства согласно МЭК 61508-2	тип A
	Электрическая безопасность
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	1.18 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	38.5 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-0.155 kg
	потенциал парникового эффекта [CO2 eq] / всего	39.6 kg

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара 3RT2015-1AP01 Siemens - Контактор, 3 пол, AC-3, 3КВТ/400В, блок-контакт 1НО, 50/60 гц на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
