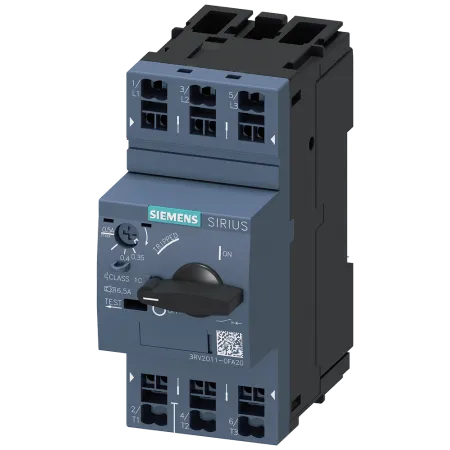

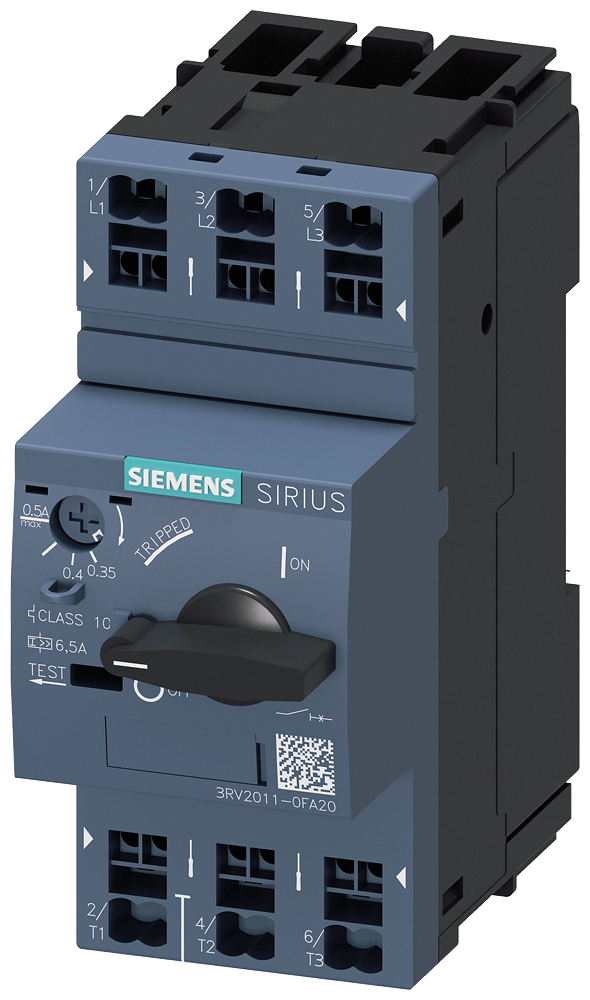

3RV2011-0FA20 Siemens - Выключатель автоматический для защиты электродвигателя, пружинные клеммы

Name: 3RV2011-0FA20 Siemens - Выключатель автоматический для защиты электродвигателя, пружинные клеммы
Brand: Siemens
SKU: SIM-3RV2011-0FA20
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, РЕГ. РАСЦЕПИТЕЛЬ ПЕРЕГРУЗКИ 0.35... 0.5A, УСТАВКА РАСЦЕПИТЕЛЯ МАКСИМАЛЬНОГО ТОКА 6.5A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ

Цена по запросу

Последнее обновление цен: 21 июля 2026

в наличии на доп. складе: 6 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RV2011-0FA20

	ISO 13849
Общие технические данные	типоразмер автоматического выключателя	S00
	типоразмер контактора комбинируемый корпоративный	S00, S0
	функция изделия функция размыкателя	Да
	дополнение изделия вспомогательный выключатель	Да
	мощность потерь [Вт] при расчетном значении тока
	при переменном токе в теплом рабочем состоянии	5,5 W
	при переменном токе в теплом рабочем состоянии на каждый полюс	1,8 W
	способ расчета мощности потерь зависимый от тока	квадратн.
	напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение	690 V
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения
	в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью	400 V
	в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью	400 V
	степень защиты IP
	с лицевой стороны согласно МЭК 60529	IP20
	с лицевой стороны	IP20
	для соединительной клеммы	IP20
	ударопрочность согласно МЭК 60068-2-27	25g / 11 ms
	механический ресурс (циклов)
	главных контактов типичный	100 000
	вспомогательных контактов типичный	100 000
	электрический ресурс (циклов) типичный	100 000
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	ток длительной нагрузки расчетное значение	0,5 A
	Директива RoHS (день/месяц/год)	10/01/2009
	Масса нетто ME	299 g
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	2 000 m
	окружающая температура
	при эксплуатации	-20 ... +60 °C
	при хранении	-50 ... +80 °C
	при транспортировке	-50 ... +80 °C
	температурная компенсация	-20 ... +60 °C
	относительная атмосферная влажность при эксплуатации	10 ... 95 %

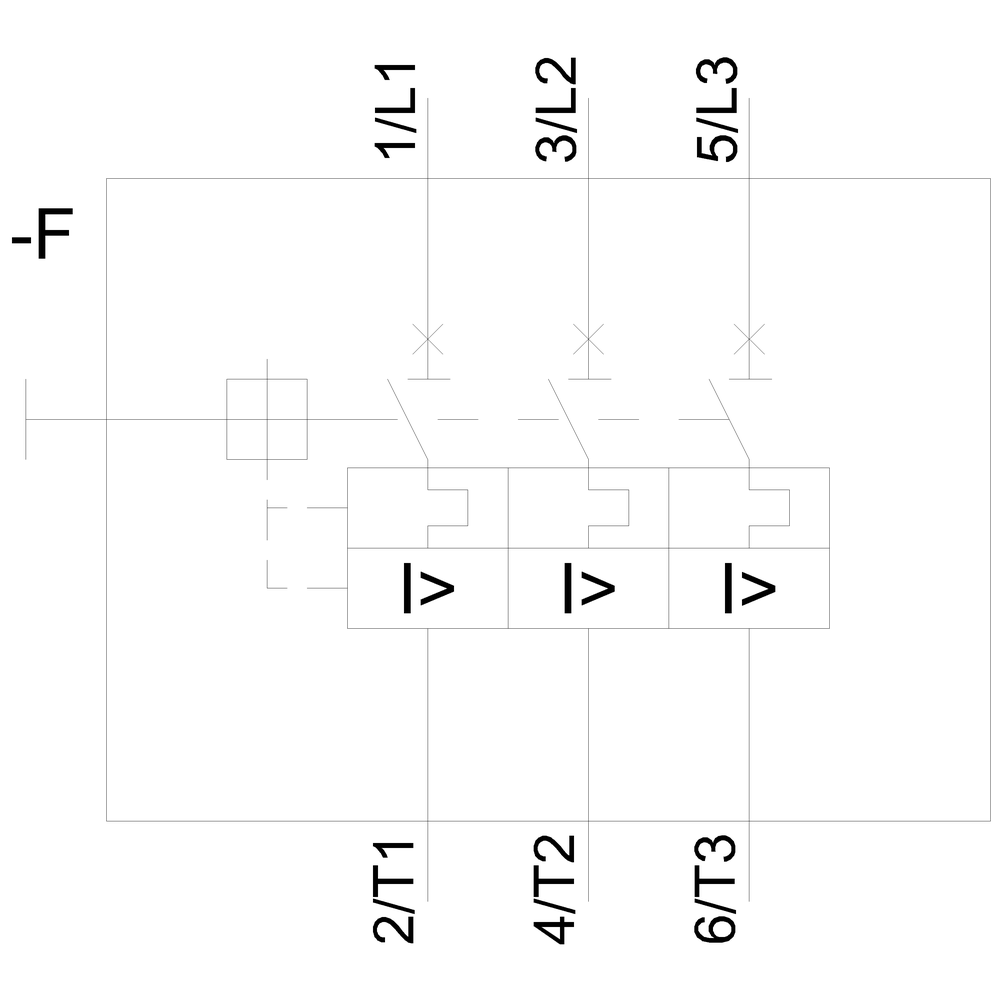

Цепь главного тока	число полюсов для главной цепи	3
	регулируемый порог срабатывания по току токозависимого расцепителя перегрузки	0,35 ... 0,5 A
	тип напряжения для главной цепи	Переменный ток
	рабочее напряжение
	расчетное значение	690 V
	расчетное значение	20 ... 690 V
	при AC-3 расчетное значение макс.	690 V
	при AC-3e расчетное значение макс.	690 V
	рабочая частота расчетное значение	50 ... 60 Hz
	рабочий ток расчетное значение	0,5 A
	рабочий ток
	при AC-3 при 400 В расчетное значение	0,5 A
	при AC-3e при 400 В расчетное значение	0,5 A
	рабочая мощность
	при AC-3
	— при 230 В расчетное значение	0,1 kW
	— при 400 В расчетное значение	0,12 kW
	— при 500 В расчетное значение	0,1 kW
	— при 690 В расчетное значение	0,2 kW
	при AC-3e
	— при 230 В расчетное значение	0,1 kW
	— при 400 В расчетное значение	0,12 kW
	— при 500 В расчетное значение	0,1 kW
	— при 690 В расчетное значение	0,2 kW
	частота коммутации
	при AC-3 макс.	15 1/h
	при AC-3e макс.	15 1/h
Вспомогательный контур	тип напряжения для цепи вспомогательного и оперативного тока	Переменный/постоянный ток
	число размыкающих контактов для вспомогательных контактов	0
	число замыкающих контактов для вспомогательных контактов	0
	число переключающих контактов для вспомогательных контактов	0
Функция защиты/ контроля	функция изделия
	обнаружение замыканий на землю	Нет
	обнаружение потери фазы	Да
	класс срабатывания	CLASS 10
	исполнение расцепителя тока перегрузки	тепловой
	защитная функция защита от тепловой перегрузки (ANSI 49)	Да
	ном. предельная отключающая способность при коротком замыкании (Icu)
	при переменном токе при 240 В расчетное значение	100 kA
	при переменном токе при 400 В расчетное значение	100 kA
	при переменном токе при 500 В расчетное значение	100 kA
	при переменном токе при 690 В расчетное значение	100 kA
	ном. рабочая отключающая способность при коротком замыкании (Ics) при переменном токе
	при 240 В расчетное значение	100 kA
	при 400 В расчетное значение	100 kA
	при 500 В расчетное значение	100 kA
	при 690 В расчетное значение	100 kA
	порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия	6,5 A
Номинальная нагрузка UL/CSA	ток полной нагрузки (FLA) для 3-фазного электродвигателя
	при 480 В расчетное значение	0,5 A
	при 600 В расчетное значение	0,5 A
	число файлов UL (CCN)	E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7)
защита от коротких замыканий	функция изделия защита от коротких замыканий	Да
	исполнение расцепителя тока короткого замыкания	магнитный
	исполнение плавкой вставки предохранителя для сети IT для защиты от коротких замыканий главной цепи
	при 690 В	gL/gG 4 A
	сертификат соответствия согласно производственной директиве ATEX 2014/34/EU	DMT 02 ATEX F 001
	тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU	Ex II (2) GD
Монтаж/ крепление/ размеры	монтажное положение	любой
	вид креплений	винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
	высота	106 mm
	ширина	45 mm
	глубина	97 mm
	необходимое расстояние
	при последовательном монтаже
	— вперед	0 mm
	— назад	0 mm
	— вверх	50 mm
	— вниз	50 mm
	— вбок	0 mm
	до заземленных компонентов
	— вперед	0 mm
	— назад	0 mm
	— вверх	50 mm
	— вбок	30 mm
	— вниз	50 mm
	до компонентов, находящихся под напряжением
	— вперед	0 mm
	— назад	0 mm
	— вверх	50 mm
	— вниз	50 mm
	— вбок	30 mm
	до заземленных компонентов при 400 В
	— вниз	30 mm
	— вверх	30 mm
	— вбок	9 mm
	до компонентов, находящихся под напряжением при 400 В
	— вниз	30 mm
	— вверх	30 mm
	— вбок	9 mm
	до заземленных компонентов при 500 В
	— вниз	30 mm
	— вверх	30 mm
	— вбок	9 mm
	до компонентов, находящихся под напряжением при 500 В
	— вниз	30 mm
	— вверх	30 mm
	— вбок	9 mm
	до заземленных компонентов при 690 В
	— вниз	50 mm
	— вверх	50 mm
	— назад	0 mm
	— вбок	30 mm
	— вперед	0 mm
	до компонентов, находящихся под напряжением при 690 В
	— вниз	50 mm
	— вверх	50 mm
	— назад	0 mm
	— вбок	30 mm
	— вперед	0 mm
Подсоединения/ клеммы	компонент изделия съемная клемма для цепи вспомогательного и оперативного тока	Нет
	исполнение электрического соединения
	для главной цепи	пружинный зажим
	расположение электрического соединения для главной цепи	сверху и снизу
	вид подключаемых сечений проводов
	для главных контактов
	— однопроводной или многопроводной	2x (0,5 ... 4 мм²)
	— тонкопроволочный с концевой заделкой кабеля	2x (0,5 ... 2,5 мм²)
	— тонкопроволочный без концевой заделки кабеля	2x (0,5 ... 2,5 мм²)
	для проводов американского калибра (AWG) для главных контактов	2x (20 ... 12)
	поперечное сечение подключаемого провода для главных контактов
	однопроводной или многопроводной	0,5 ... 4 mm²
	тонкопроволочный с концевой заделкой кабеля	0,5 ... 2,5 mm²
	тонкопроволочный без концевой заделки кабеля	0,5 ... 2,5 mm²
	номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов	20 ... 12
	исполнение стержня отвертки	диаметр 3 мм
	размер шлица отвертки	3,0 x 0,5 мм
Безопасность	функция изделия пригодно для функции безопасности	Да
	пригодность к использованию
	противоаварийное включение	Нет
	противоаварийное отключение	Да
	срок службы макс.	10 a
	испытания срока службы с учетом износа необходимые	Да
	доля опасных отказов
	при низкой приоритетности запроса согласно SN 31920	40 %
	при высокой приоритетности запроса согласно SN 31920	50 %
	значение В10 при высокой приоритетности запроса согласно SN 31920	5 000
	частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920	50 FIT
	тип устройства согласно ISO 13849-1	3
	запас при расчете параметров согласно ISO 13849-2 необходимые	Да
	IEC 61508
	тип защитного устройства согласно МЭК 61508-2	тип A
	значение Т1
	для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508	10 a
	Электрическая безопасность
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
Индикация	исполнение индикатора для коммутационного положения	Ручка
Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	1.98 kg
	потенциал парникового эффекта [CO2 eq] / в процессе сбыта	0.134 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	72.7 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-0.116 kg
	потенциал парникового эффекта [CO2 eq] / всего	74.698 kg
