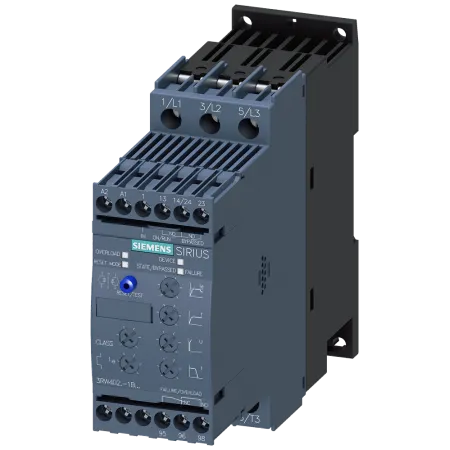

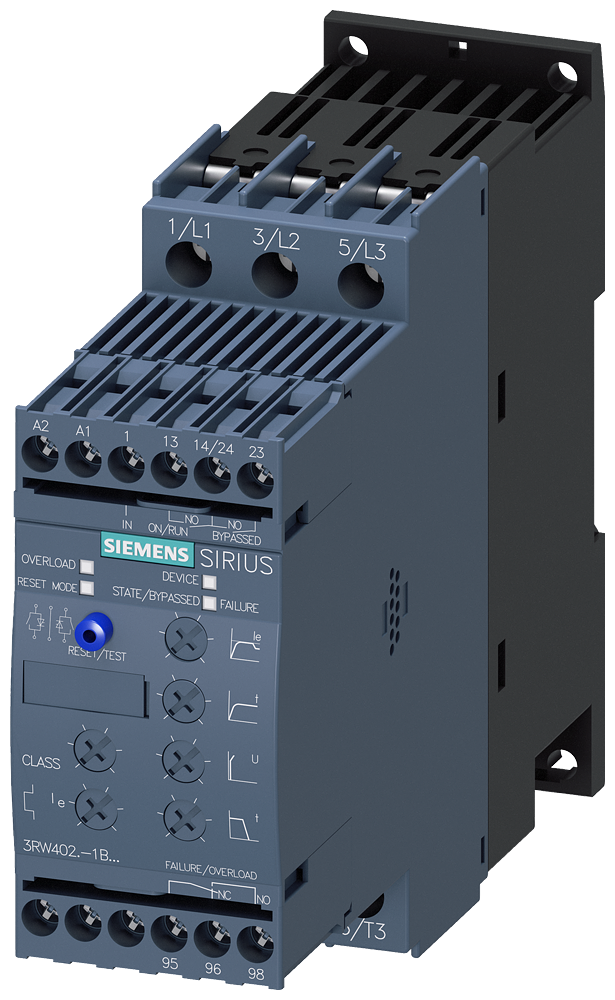

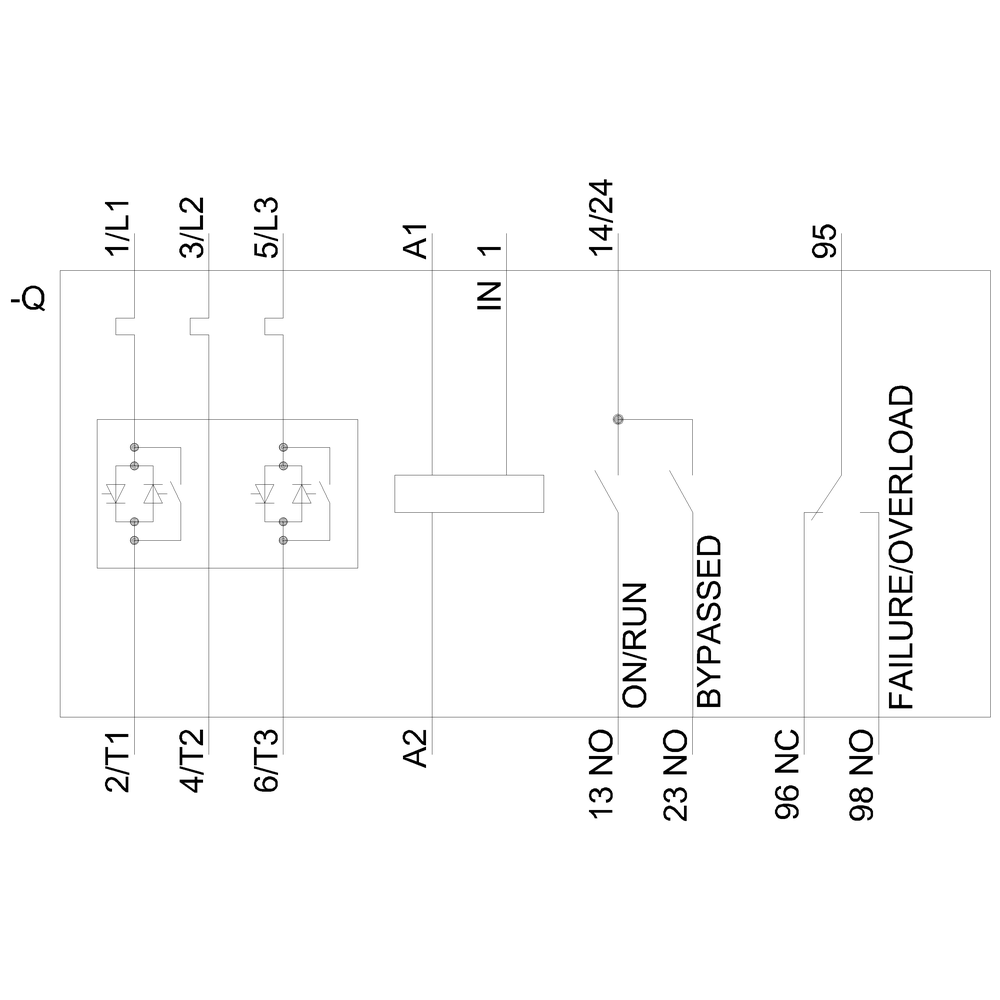

Описание 3RW4026-1BB04
| Общие технические данные | торговая марка изделия | SIRIUS |
|---|---|---|
| наименование изделия | Устройство плавного пуска | |
| комплектация изделия | ||
| встроенная контактная система шунтирования | Да | |
| тиристоры | Да | |
| функция изделия | ||
| функция собственной защиты устройства | Да | |
| защита двигателя от перегрузки | Да | |
| анализ термисторной защиты двигателя | Нет | |
| внешний сброс | Да | |
| регулируемый ограничитель тока | Да | |
| схема соединения соединения звездой с внутренним треугольником | Нет | |
| компонент изделия выход для тормоза двигателя | Нет | |
| напряжение развязки расчетное значение | 600 V | |
| степень загрязнения | 3, согласно IEC 60947-4-2 | |
| запирающее напряжение тиристора макс. | 1 600 V | |
| справочный идентификатор согласно DIN EN 61346-2 | Q | |
| справочный идентификатор согласно DIN 40719 с дополнением согласно МЭК 204-2 согласно МЭК 750 | G | |
| Силовая электроника | рабочий ток | |
| при 40 °C расчетное значение | 25 A | |
| при 50 °C расчетное значение | 23 A | |
| при 60 °C расчетное значение | 21 A | |
| отдаваемая механическая мощность для трехфазного двигателя | ||
| при 230 В | ||
| — при стандартной схеме соединения при 40 °C расчетное значение | 5,5 kW | |
| при 400 В | ||
| — при стандартной схеме соединения при 40 °C расчетное значение | 11 kW | |
| отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя при 200/208 В при стандартной схеме соединения при 50 °C расчетное значение | 5 hp | |
| рабочая частота расчетное значение | 50 ... 60 Hz | |
| относительный отрицательный допуск рабочей частоты | -10 % | |
| относительный положительный допуск рабочей частоты | 10 % | |
| рабочее напряжение при стандартной схеме соединения расчетное значение | 200 ... 480 V | |
| относительный отрицательный допуск рабочего напряжения при стандартной схеме соединения | -15 % | |
| относительный положительный допуск рабочего напряжения при стандартной схеме соединения | 10 % | |
| мин. нагрузка [%] | 20 % | |
| регулируемый ток двигателя для защиты двигателя от перегрузки мин. ном. значение | 10 A | |
| длительный рабочий ток [% от Ie] при 40 °C | 115 % | |
| мощность потерь [Вт] при рабочем токе при 40 °C при эксплуатации типичный | 8 W | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | AC/DC |
| частота оперативного напряжения питания 1 расчетное значение | 50 Hz | |
| частота оперативного напряжения питания 2 расчетное значение | 60 Hz | |
| относительный отрицательный допуск частоты оперативного напряжения питания | -10 % | |
| относительный положительный допуск частоты оперативного напряжения питания | 10 % | |
| оперативное напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | 24 V | |
| при 60 Гц расчетное значение | 24 V | |
| относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц | -20 % | |
| относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц | 20 % | |
| относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц | -20 % | |
| относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц | 20 % | |
| оперативное напряжение питания 1 при постоянном токе расчетное значение | 24 V | |
| относительный отрицательный допуск оперативного напряжения питания при постоянном токе | -20 % | |
| относительный положительный допуск оперативного напряжения питания при постоянном токе | 20 % | |
| исполнение индикатора для сигнала ошибки | красный | |
| Данные по механике | типоразмер блока управления двигателем | S0 |
| ширина | 45 mm | |
| высота | 125 mm | |
| глубина | 155 mm | |
| вид креплений | Винтовое и защёлкивающееся крепление | |
| монтажное положение | с дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад | |
| необходимое расстояние при последовательном монтаже | ||
| вверх | 60 mm | |
| вбок | 15 mm | |
| вниз | 40 mm | |
| длина кабеля макс. | 300 m | |
| число полюсов для главной цепи | 3 | |
| Подсоединения/ клеммы | исполнение электрического соединения | |
| для главной цепи | винтовой зажим | |
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| число размыкающих контактов для вспомогательных контактов | 0 | |
| число замыкающих контактов для вспомогательных контактов | 2 | |
| число переключающих контактов для вспомогательных контактов | 1 | |
| вид подключаемых сечений проводов для главных контактов для рамной клеммы при использовании переднего клеммного соединения | ||
| однопроводной | 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²), макс. 1x 10 мм² | |
| тонкопроволочный с концевой заделкой кабеля | 2x (1 ... 2,5 мм²), 2x (2,5 ... 6 мм²) | |
| вид подключаемых сечений проводов для проводов американского калибра (AWG) для главных контактов для рамной клеммы | ||
| при использовании переднего клеммного соединения | 1x 8, 2x (16 ... 10) | |
| вид подключаемых сечений проводов для вспомогательных контактов | ||
| однопроводной | 2x (0,5 ... 2,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²) | |
| вид подключаемых сечений проводов для проводов американского калибра (AWG) | ||
| для вспомогательных контактов | 2x (20 ... 14) | |
| для вспомогательных контактов тонкопроволочный с концевой заделкой кабеля | 2x (20 ... 16) | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря | 5 000 m |
| экологическая категория | ||
| при транспортировке согласно МЭК 60721 | 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м) | |
| при хранении согласно МЭК 60721 | 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4 | |
| при эксплуатации согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| ухудшение температуры | 40 °C | |
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди | |
| Номинальная нагрузка UL/CSA | отдаваемая механическая мощность [л. с.] для 3-фазного электродвигателя | |
| при 220/230 В | ||
| — при стандартной схеме соединения при 50 °C расчетное значение | 5 hp | |
| при 460/480 В | ||
| — при стандартной схеме соединения при 50 °C расчетное значение | 15 hp | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | B300 / R300 | |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 4.24 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе сбыта | 0.207 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 117 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.229 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 121 kg |
