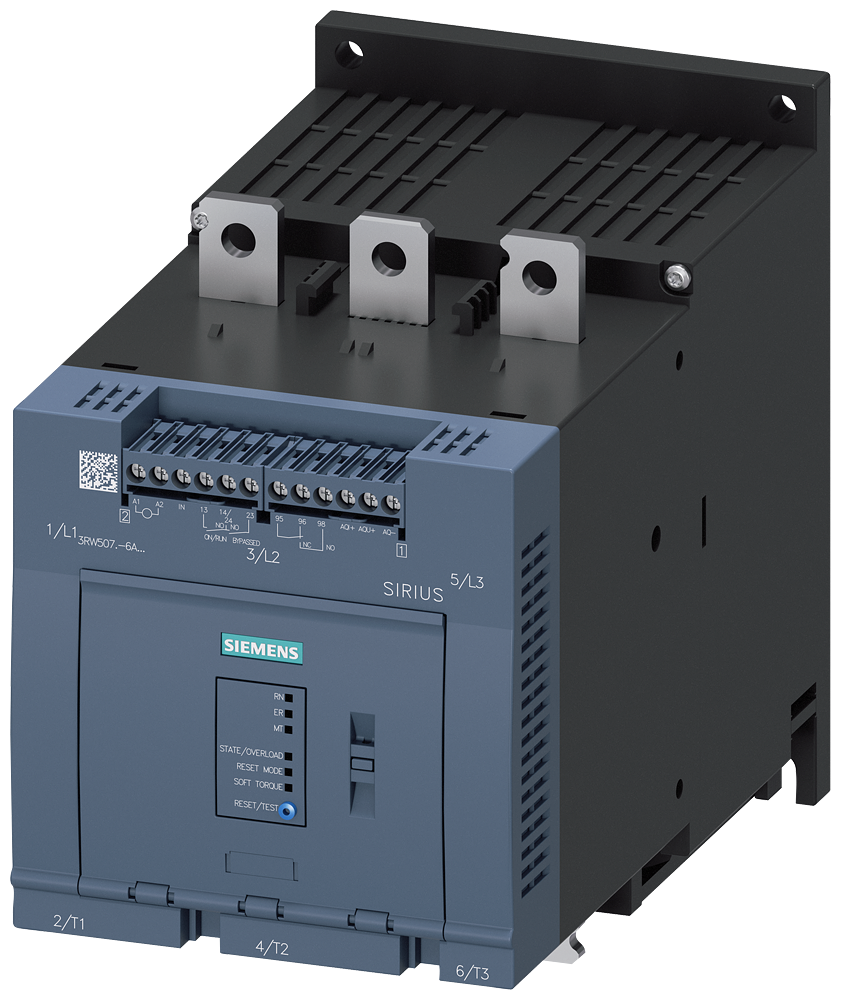

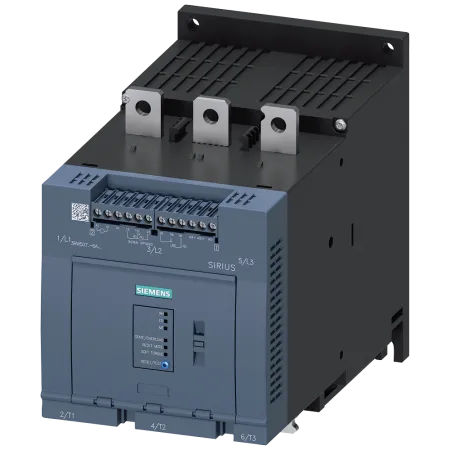

3RW5074-6AB14 Siemens - Устройство плавного пуска SIRIUS 3RW50, 315 А

Name: 3RW5074-6AB14 Siemens - Устройство плавного пуска SIRIUS 3RW50, 315 А
Brand: Siemens
SKU: SIM-3RW5074-6AB14
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

Устройство плавного пуска SIRIUS 200–480 В 315 A, 110–250 В AC, винтовые клеммы Аналоговый выход

Цена по запросу

Последнее обновление цен: 5 августа 2026

в наличии на доп. складе: 3 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RW5074-6AB14

	Электрическая безопасность
Общие технические данные	пусковое напряжение [%]	30 ... 100 %
	напряжение останова [%]	50 %; с неизменяемыми настройками
	длительность пусковой ступенчатой функции устройства плавного пуска	0 ... 20 s
	время выбега устройства плавного пуска	0 ... 20 s
	значение ограничения тока [%] регулируемый	130 ... 700 %
	сертификат соответствия
	маркировка CE	Да
	допуск UL	Да
	допуск CSA	Да
	компонент изделия
	HMI High Feature	Нет
	поддерживается стандарт HMI	Да
	поддерживается HMI High Feature	Да
	комплектация изделия встроенная контактная система шунтирования	Да
	число управляемых фаз	2
	время автономной работы при отказе сети
	для главной цепи	100 ms
	для цепи оперативного тока	100 ms
	напряжение развязки расчетное значение	600 V
	степень загрязнения	3, согласно IEC 60947-4-2
	импульсное напряжение расчетное значение	6 kV
	запирающее напряжение тиристора макс.	1 600 V
	сервис-фактор	1
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения
	между главной и вспомогательной цепью	600 V
	ударопрочность	15 г / 11 мс, от 12 г / 11 мс с устройствами размыкания контактов с потенциалом
	вибропрочность	15 мм до 6 Гц, 2 g до 500 Гц
	категория применения согласно МЭК 60947-4-2	AC-53a
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	Директива RoHS (день/месяц/год)	09/23/2019
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
	Масса нетто ME	8,2 kg
	функция изделия
	плавный пуск	Да
	плавный выбег	Да
	Soft Torque	Да
	регулируемый ограничитель тока	Да
	выбег насоса	Да
	функция собственной защиты устройства	Да
	защита двигателя от перегрузки	Да; Электронная защита двигателя от перегрузки
	анализ термисторной защиты двигателя	Нет
	автоматический сброс	Да
	ручной сброс	Да
	дистанционный сброс	Да; отключением управляющего напряжения питания
	функция связи	Да
	индикация рабочих показателей	Да; только в сочетании со специальными принадлежностями
	журнал ошибок	Да; только в сочетании со специальными принадлежностями
	с возможностью программной параметризации	Нет
	с возможностью программного конфигурирования	Да
	PROFIenergy	Да; в сочетании с модулем связи PROFINET Standard
	ступенчатая функция напряжения	Да
	регулирование крутящего момента	Нет
	аналоговый выход	Да; 4... 20 мА (по умолчанию)/0... 10 В (с возможностью параметрирования с помощью High Feature-HMI)
Силовая электроника	рабочий ток
	при 40 °C расчетное значение	315 A
	при 50 °C расчетное значение	279 A
	при 60 °C расчетное значение	255 A
	рабочее напряжение
	расчетное значение	200 ... 480 V
	относительный отрицательный допуск рабочего напряжения	-15 %
	относительный положительный допуск рабочего напряжения	10 %
	рабочая мощность для трехфазного двигателя
	при 230 В при 40 °C расчетное значение	90 kW
	при 400 В при 40 °C расчетное значение	160 kW
	рабочая частота 1 расчетное значение	50 Hz
	рабочая частота 2 расчетное значение	60 Hz
	относительный отрицательный допуск рабочей частоты	-10 %
	относительный положительный допуск рабочей частоты	10 %
	регулируемый ток двигателя
	при положении поворотного кодового переключателя 1	135 A
	при положении поворотного кодового переключателя 2	147 A
	при положении поворотного кодового переключателя 3	159 A
	при положении поворотного кодового переключателя 4	171 A
	при положении поворотного кодового переключателя 5	183 A
	при положении поворотного кодового переключателя 6	195 A
	при положении поворотного кодового переключателя 7	207 A
	при положении поворотного кодового переключателя 8	219 A
	при положении поворотного кодового переключателя 9	231 A
	при положении поворотного кодового переключателя 10	243 A
	при положении поворотного кодового переключателя 11	255 A
	при положении поворотного кодового переключателя 12	267 A
	при положении поворотного кодового переключателя 13	279 A
	при положении поворотного кодового переключателя 14	291 A
	при положении поворотного кодового переключателя 15	303 A
	при положении поворотного кодового переключателя 16	315 A
	мин.	135 A
	мин. нагрузка [%]	15 %; относительно минимально возможного Ie
	мощность потерь [Вт] при расчетном значении тока при переменном токе
	при 40 °C после пуска	36 W
	при 50 °C после пуска	29 W
	при 60 °C после пуска	24 W
	мощность потерь [Вт] при переменном токе при ограничении тока 350 %
	при 40 °C при пуске	3 368 W
	при 50 °C при пуске	2 805 W
	при 60 °C при пуске	2 455 W
	исполнение защиты двигателя	электронный, срабатывание при тепловой перегрузке двигателя
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	Переменный ток
	оперативное напряжение питания при переменном токе
	при 50 Гц	110 ... 250 V
	при 60 Гц	110 ... 250 V
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц	10 %
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц	10 %
	частота оперативного напряжения питания	50 ... 60 Hz
	относительный отрицательный допуск частоты оперативного напряжения питания	-10 %
	относительный положительный допуск частоты оперативного напряжения питания	10 %
	оперативный ток питания в режиме ожидания расчетное значение	30 mA
	ток удержания в байпасном режиме расчетное значение	105 mA
	ток включения при замыкании байпасных контактов макс.	2,2 A
	пик тока включения при подаче оперативного напряжения питания макс.	12,2 A
	длительность пика тока включения при подаче оперативного напряжения питания	2,2 ms
	исполнение защиты от перенапряжений	варистор
	исполнение защиты от коротких замыканий для цепи оперативного тока	Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Входы/ Выходы	число цифровых входов	1
	число цифровых выходов	3
	не параметризуемый	2
	исполнение цифровых выходов	2 замыкающих контакта (NO)/1 переключающий контакт (CO)
	число аналоговых выходов	1
	коммутационная способность по току релейных выходов
	при AC-15 при 250 В расчетное значение	3 A
	при DC-13 при 24 В расчетное значение	1 A
Монтаж/ крепление/ размеры	монтажное положение	при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
	вид креплений	винтовое крепление
	высота	230 mm
	ширина	160 mm
	глубина	282 mm
	необходимое расстояние при последовательном монтаже
	вперед	10 mm
	назад	0 mm
	вверх	100 mm
	вниз	75 mm
	вбок	5 mm
	масса без упаковки	7,3 kg
Подсоединения/ клеммы	исполнение электрического соединения
	для главной цепи	шинный зажим
	для цепи оперативного тока	Винтовое присоединение
	ширина соединительной шины макс.	35 mm; с крышкой разъема 3RT1966-4EA1 макс. 45 мм
	вид подключаемых сечений проводов для главных контактов для рамной клеммы
	при использовании переднего клеммного соединения однопроводной	95–300 мм²
	при использовании переднего клеммного соединения тонкопроволочный с концевой заделкой кабеля	70 ... 240 мм²
	при использовании переднего клеммного соединения тонкопроволочный без концевой заделки кабеля	70 ... 240 мм²
	при использовании переднего клеммного соединения многопроводной	95 ... 300 мм²
	при использовании заднего клеммного соединения однопроводной	120–240 мм²
	ля главных контактов для рамной клеммы при использовании заднего клеммного соединения	250 ... 500 kcmil
	при использовании обоих клеммных соединений однопроводной	мин. 2x 70 мм², макс. 2x 240 мм²
	при использовании обоих клеммных соединений тонкопроволочный с концевой заделкой кабеля	мин. 2x 50 мм², макс. 2x 185 мм²
	при использовании обоих клеммных соединений тонкопроволочный без концевой заделки кабеля	мин. 2x 50 мм², макс. 2x 185 мм²
	при использовании обоих клеммных соединений многопроводной	мин. 2x 70 мм², макс. 2x 240 мм²
	при использовании заднего клеммного соединения тонкопроволочный с концевой заделкой кабеля	120 ... 185 мм²
	при использовании заднего клеммного соединения тонкопроволочный без концевой заделки кабеля	120 ... 185 мм²
	при использовании заднего клеммного соединения многопроводной	120 ... 240 мм²
	вид подключаемых сечений проводов
	для проводов американского калибра (AWG) для главной цепи однопроводной	2/0 ... 500 тыс. круг. милов
	для кабельного наконечника согласно DIN для главных контактов многопроводной	50 ... 240 мм²
	для кабельного наконечника согласно DIN для главных контактов тонкопроволочный	70 ... 240 мм²
	вид подключаемых сечений проводов
	для цепи оперативного тока однопроводной	1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
	для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
	для проводов американского калибра (AWG) для цепи оперативного тока однопроводной	1x (20 ... 12), 2x (20 ... 14)
	длина кабеля
	между устройством плавного пуска и двигателем макс.	800 m
	на цифровых входах при переменном токе макс.	1 000 m
	момент затяжки
	для главных контактов при винтовом зажиме	14 ... 24 N·m
	для вспомогательных и управляющих контактов при винтовом зажиме	0,8 ... 1,2 N·m
	момент затяжки (фунтов/дюйм)
	для главных контактов при винтовом зажиме	124 ... 210 lbf·in
	для вспомогательных и управляющих контактов при винтовом зажиме	7 ... 10,3 lbf·in
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	5 000 m
	окружающая температура
	при эксплуатации	-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
	при хранении и транспортировке	-40 ... +80 °C
	экологическая категория
	при эксплуатации согласно МЭК 60721	3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	при хранении согласно МЭК 60721	1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
	при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
Электромагнитная совместимость	излучение электромагнитных помех	согласно IEC 60947-4-2: Класс A
Связь/ протокол	модуль связи поддерживается
	стандарт PROFINET	Да
	EtherNet/IP	Да
	Modbus RTU	Да
	Modbus TCP	Да
	PROFIBUS	Да
Номинальная нагрузка UL/CSA	заводской номер изделия
	автоматического выключателя
	— пригоден для испытаний повышенным напряжением промышленной частоты при 460/480 В согласно UL	Тип Siemens: 3VA54, макс. 600 A; Iq макс. = 65 кА
	предохранителя
	— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL	Тип: класс L, макс. 1000 А; Iq = 18 kA
	— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL	Тип: класс L, макс. 1000 А; Iq = 100 кА
	рабочая мощность [л. с.] для трехфазного двигателя
	при 200/208 В при 50 °C расчетное значение	75 hp
	при 220/230 В при 50 °C расчетное значение	100 hp
	при 460/480 В при 50 °C расчетное значение	200 hp
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP00; IP20 с крышкой
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди при наличии крышки
ATEX	уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX	уровень полноты безопасности SIL 1
	PFHD при высокой приоритетности запроса согласно МЭК 61508 относительно ATEX	9E-6 1/h
	PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX	0,09
	отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX	0
	значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX	3 a
	сертификат соответствия
	ATEX	Да
	МЭК Ex	Да
	UKEX	Да
Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	87.4 kg
	потенциал парникового эффекта [CO2 eq] / в процессе сбыта	2.05 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	407 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-32.4 kg
	потенциал парникового эффекта [CO2 eq] / всего	464 kg
