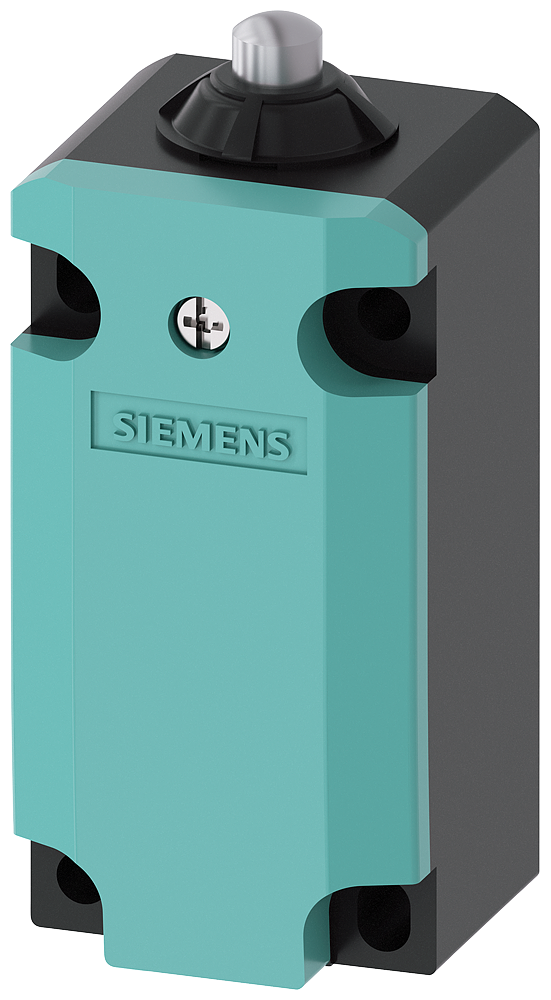

Описание 3SE5132-0CB01
| Общие технические данные | функция изделия принудительное открытие | Да |
|---|---|---|
| напряжение развязки расчетное значение | 400 V | |
| степень загрязнения | класс 3 | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| степень защиты IP | IP66/IP67 | |
| ударопрочность | ||
| согласно МЭК 60068-2-27 | 30 g / 11 мс | |
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |
| механический ресурс (циклов) типичный | 15 000 000 | |
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |
| тепловой ток | 10 A | |
| материал корпуса головки выключателя | пластмасса | |
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A; для тока короткого замыкания меньше 400 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 6 A | |
| принцип действия | механический | |
| воспроизводимость | 0,05 mm | |
| Директива RoHS (день/месяц/год) | 07/01/2006 | |
| SVHC substance name | Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7 | |
| Масса нетто ME | 0,118 kg | |
| мин. усилие срабатывания в направлении срабатывания | 20 N | |

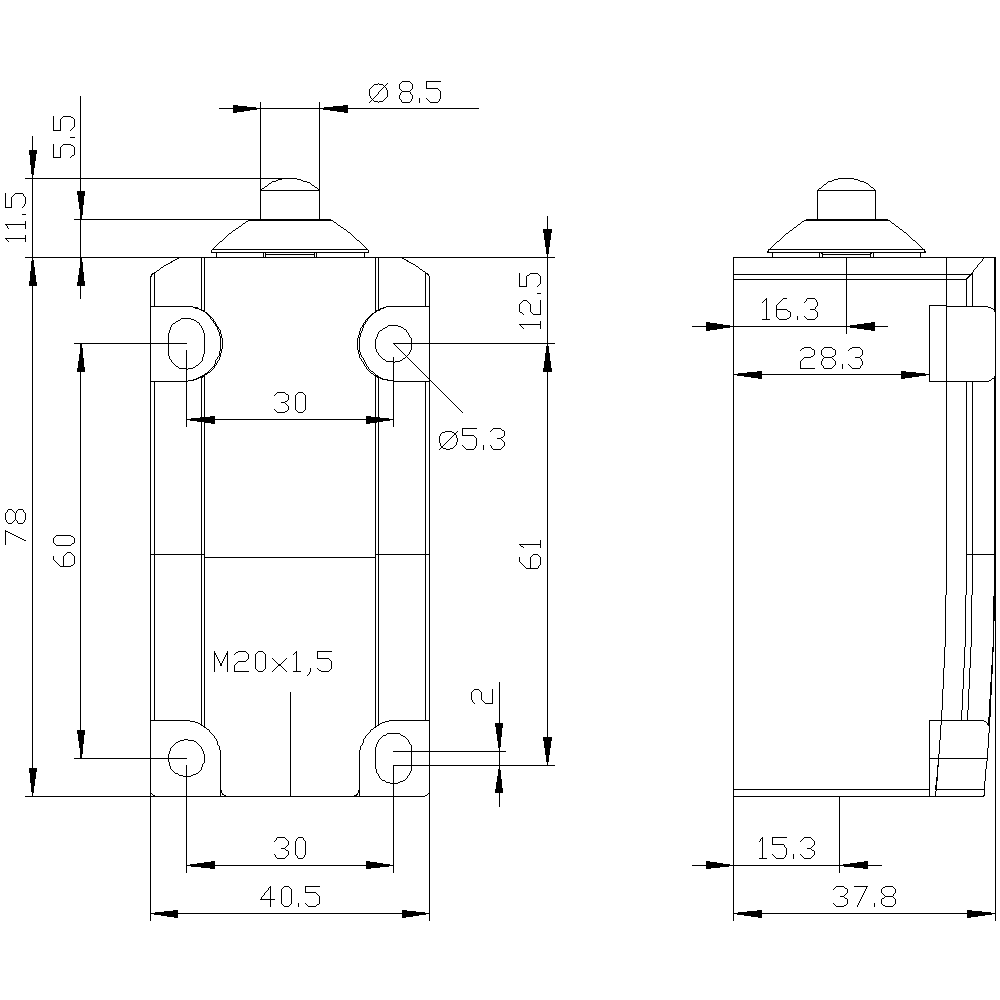

| длина датчика | 93,5 mm | |
| ширина датчика | 40 mm | |
| Условия окружающей среды | окружающая температура | |
| при эксплуатации | -25 ... +85 °C | |
| при хранении | -40 ... +90 °C | |
| категория взрывозащиты для пыли | нет | |
| Цепь главного тока | исполнение коммутационного контакта | механический |
| рабочая частота расчетное значение | 50 ... 60 Hz | |

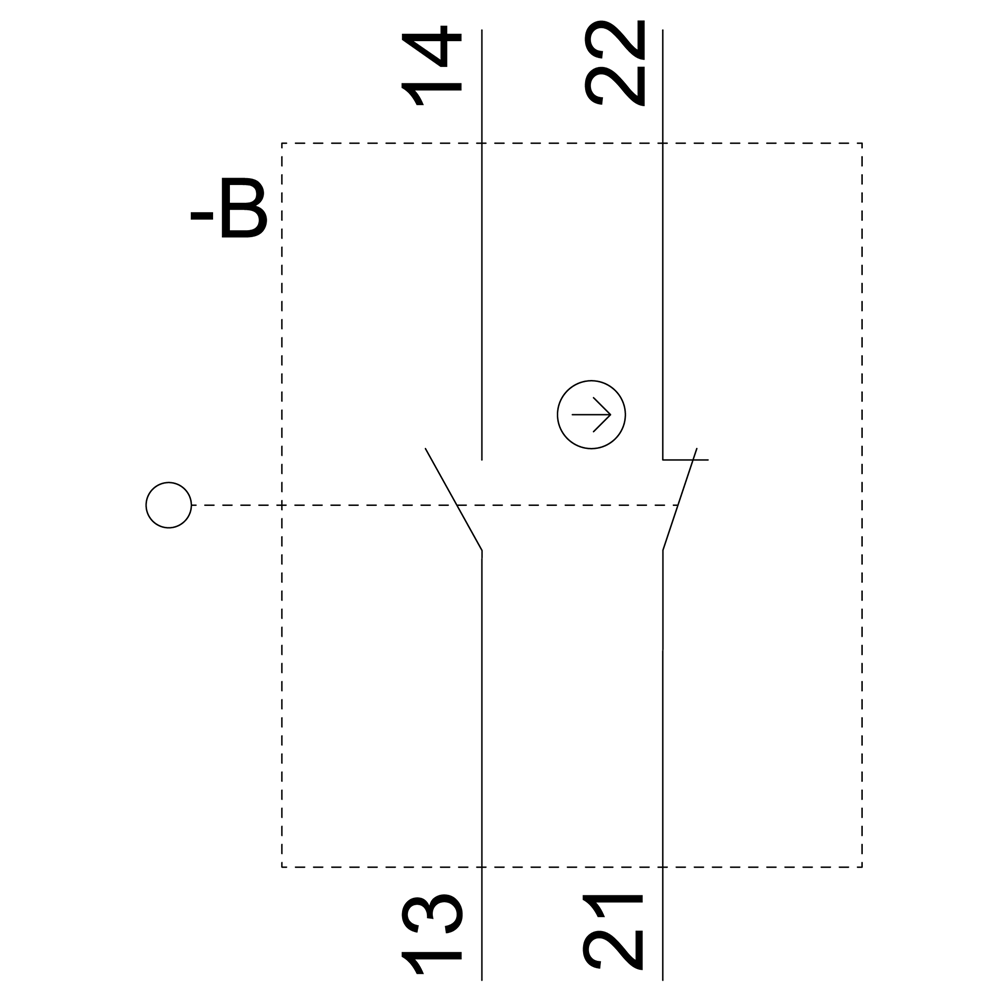

| число размыкающих контактов для вспомогательных контактов | 1 | |
| число замыкающих контактов для вспомогательных контактов | 1 | |
| рабочий ток при AC-15 | ||
| при 24 В расчетное значение | 6 A | |
| при 125 В расчетное значение | 6 A | |
| при 240 В расчетное значение | 6 A | |
| при 400 В расчетное значение | 4 A | |
| рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 3 A | |
| при 125 В расчетное значение | 0,55 A | |
| при 250 В расчетное значение | 0,27 A | |
| при 400 В расчетное значение | 0,12 A | |
| Корпус | конструкция корпуса | параллелепипед, узкий |
| материал корпуса | пластмасса | |
| покрытие корпуса | прочие | |
| исполнение корпуса согласно норме | Да | |
| Головка привода | конструкция исполнительного механизма | Закругленный плунжер из нержавеющей стали |
| стандартное обозначение головки выключателя | EN 50041, модификация B | |
| форма головки выключателя | выпуклость | |
| исполнение функции коммутации | принудительный размыкатель | |
| принцип коммутации | элементы мгновенного выключателя | |
| число коммутационных контактов противоаварийный | 1 | |
| исполнение кабельного ввода | 1x (M20 x 1,5) | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | винтовое крепление | |
| Подсоединения/ клеммы | исполнение электрического соединения | винтовой зажим |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 16), 2x (20 ... 18) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 18) | |
| исполнение интерфейса для противоаварийной связи | нет | |
| Связь/ протокол | исполнение интерфейса | нет |
| Безопасность | функция изделия пригодно для функции безопасности | Да |
| срок службы макс. | 20 a | |
| испытания срока службы с учетом износа необходимые | Да | |
| доля опасных отказов | ||
| при низкой приоритетности запроса согласно SN 31920 | 20 % | |
| при высокой приоритетности запроса согласно SN 31920 | 20 % | |
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |
| ISO 13849 | ||
| тип устройства согласно ISO 13849-1 | 3 | |
