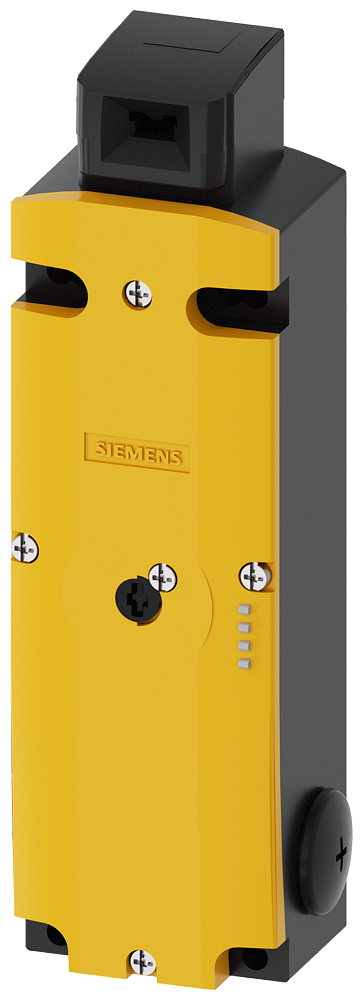

Описание 3SE5312-1SD11
| Общие технические данные | функция изделия принудительное открытие | Да |
|---|---|---|
| запирающее усилие | 2 600 N | |
| согласно DIN EN ISO 14119 | 2 000 N | |
| напряжение развязки расчетное значение | 250 V | |
| степень загрязнения | класс 3 | |
| выдерживаемое импульсное напряжение расчетное значение | 4 kV | |
| степень защиты IP | IP66/IP67 | |
| ударопрочность | 30g / 11 ms | |
| согласно МЭК 60068-2-27 | 30 g / 11 мс | |
| вибропрочность | 0,35 мм / 5 g | |
| согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |
| механический ресурс (циклов) типичный | 1 000 000 | |
| тепловой ток | 10 A | |
| материал корпуса головки выключателя | металл | |
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 1 A; для тока короткого замыкания меньше 400 A | |
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A; для тока короткого замыкания меньше 400 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 6 A; для тока короткого замыкания меньше 400 A | |
| воспроизводимость | 0,05 mm | |
| Директива RoHS (день/месяц/год) | 10/01/2011 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7 | |
| Масса нетто ME | 0,976 kg | |
| мин. усилие срабатывания в направлении срабатывания | 30 N | |

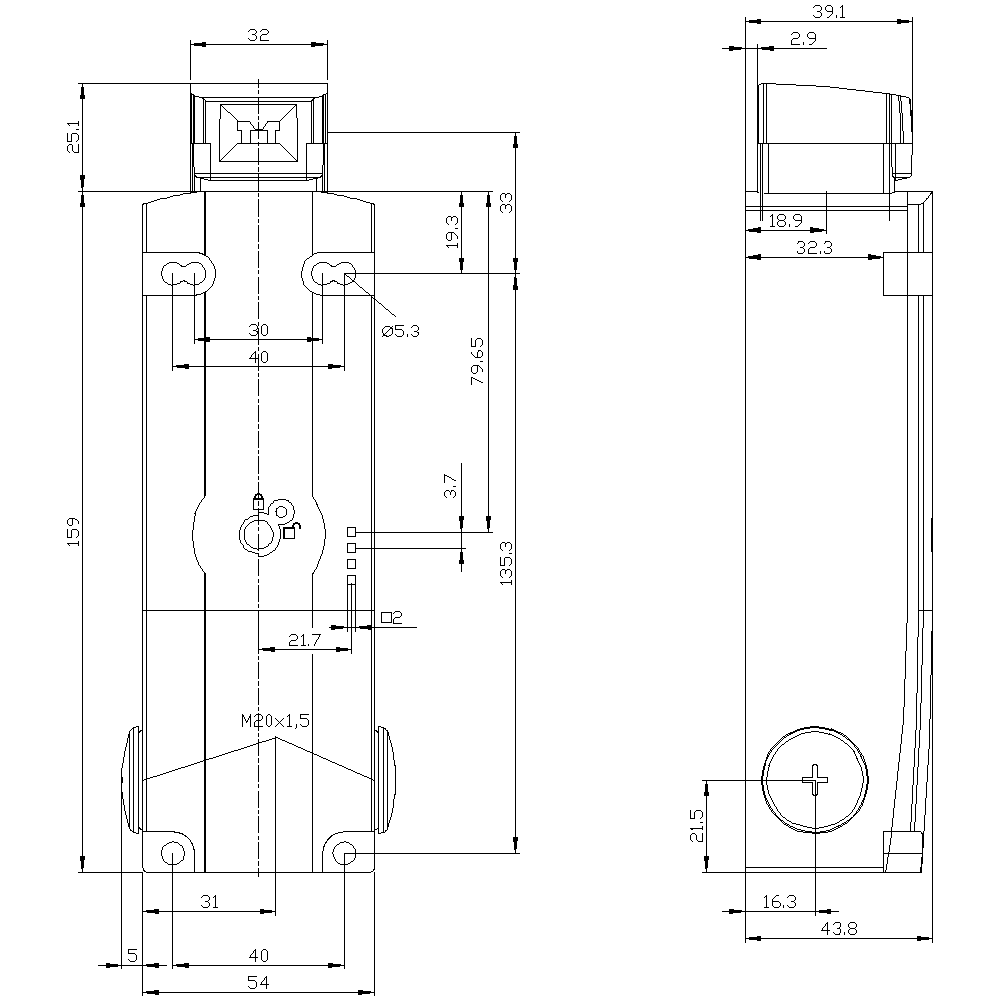

| длина датчика | 185 mm | |
| ширина датчика | 54 mm | |
| Условия окружающей среды | окружающая температура | |
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| категория взрывозащиты для пыли | нет | |
| потребляемая активная мощность электромагнитной катушки | 3,5 W | |
| рабочий ток при AC-15 | ||
| при 24 В расчетное значение | 6 A | |
| при 120 В расчетное значение | 6 A | |
| при 240 В расчетное значение | 3 A | |
| рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 3 A | |
| при 125 В расчетное значение | 0,55 A | |
| при 250 В расчетное значение | 0,27 A | |
| Корпус | конструкция корпуса | специальное исполнение |
| материал корпуса | металл | |
| покрытие корпуса | катафорезная окраска | |
| исполнение корпуса согласно норме | Нет | |
| исполнение блокировки | с пружинной блокировкой (принцип тока покоя) со вспомогательной деблокировкой | |
| Головка привода | конструкция исполнительного механизма | 5 направлений запуска |
| исполнение функции коммутации | принудительный размыкатель | |
| число направлений срабатывания | 5 | |
| принцип коммутации | элементы плавного выключателя | |

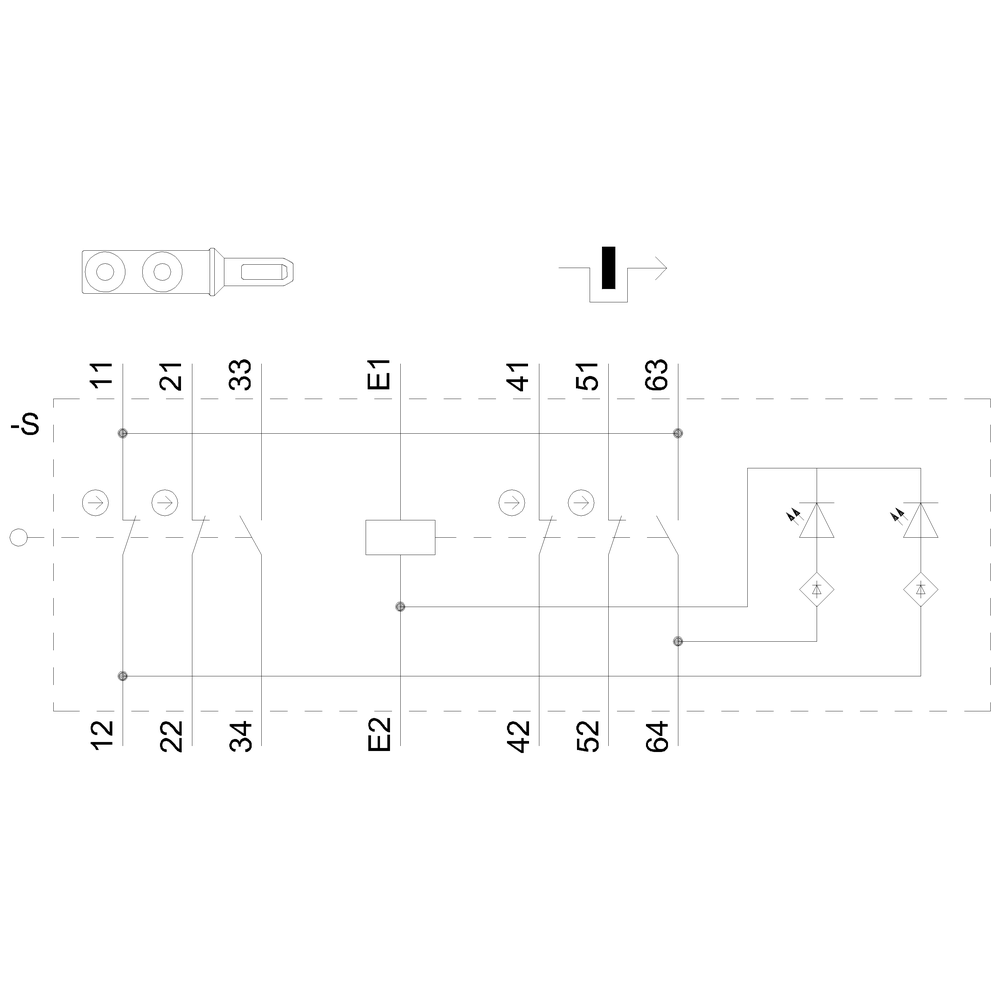

| число коммутационных контактов противоаварийный | 4 | |
| исполнение кабельного ввода | 3x (M20 x 1,5) | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | винтовое крепление | |
| Подсоединения/ клеммы | исполнение электрического соединения | винтовой зажим |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 0,75 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 1,5 мм²),, 2x (0,5 ... 0,75 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 16), 2x (20 ... 18) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 18) | |
| Напряжение питания | тип напряжения напряжения питания опционального светодиодного индикатора | Постоянный ток |
| напряжение питания светодиода | ||
| 24 V | ||
| напряжение питания электромагнитной катушки | 24 V | |
| исполнение интерфейса для противоаварийной связи | нет | |
| Связь/ протокол | исполнение интерфейса | нет |
| Безопасность | функция изделия пригодно для функции безопасности | Да |
| срок службы макс. | 20 a | |
| испытания срока службы с учетом износа необходимые | Да | |
| доля опасных отказов | ||
| при низкой приоритетности запроса согласно SN 31920 | 20 % | |
| при высокой приоритетности запроса согласно SN 31920 | 20 % | |
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 1 000 000 | |
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 FIT | |
| ISO 13849 | ||
| тип устройства согласно ISO 13849-1 | 3 | |
