Описание 3SK1121-1CB41
| Продуктивная функция | функция изделия параметризуемый | Датчик с нулевым потенциалом/потенциальный датчик, контролируемый пуск/автоматический пуск, 1-канальное/2-канальное подключение датчика, распознание перекрестного замыкания, испытание пуска, неэквивалентные датчики, 2-ручные схемы коммутации, задержка по времени |
|---|---|---|
| функция изделия | ||
| автоматический пуск | Да | |
| контроль световых барьеров | Да | |
| контроль защитной двери | Да | |
| контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле | Да | |
| контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле | Да | |
| лазерный сканер безопасности | Да | |
| контроль защитных фоторелейных завес | Да | |
| функция аварийного отключения | Да | |
| контролируемый пуск | Да | |
| контроль контактных ковриков | Нет | |
| характеристика изделия с защитой от перекрестного замыкания | Да | |
| пригодность к взаимодействию устройство управления прессом | Да | |
| пригодность к применению модульный соединитель 3ZY12 | Да | |
| пригодность к использованию | ||
| контроль беспотенциальных датчиков | Да | |
| контроль потенциальных датчиков | Да | |
| контроль позиционных выключателей | Да | |
| контроль цепей аварийного отключения | Да | |
| контроль оптоэлектронных защитных устройств | Да | |
| контроль магнитных выключателей | Да | |
| защитный выключатель | Да | |
| противоаварийные электрические цепи | Да | |
| Общие технические данные | сертификат соответствия допуск UL | Да |
| характеристика изделия защитное покрытие печатной платы | Нет | |
| мощность потерь [Вт] макс. | 2,5 W | |
| напряжение развязки расчетное значение | 300 V | |
| степень загрязнения | 3 | |
| категория перенапряжения | 3 | |
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |
| степень защиты IP корпуса | IP20 | |
| ударопрочность | 10 г / 11 мс | |
| вибропрочность согласно МЭК 60068-2-6 | 5 ... 500 Hz: 0,75 mm | |
| частота коммутации макс. | 360 1/h | |
| справочный идентификатор согласно МЭК 81346-2:2009 | F | |
| Директива RoHS (день/месяц/год) | 11/05/2012 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 4,4'-isopropylidenediphenol (Bisphenol A, BPA) CAS-No. 80-05-7 | |
| Масса нетто ME | 0,272 kg | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 4 000 m |
| примечание | показатели дерейтинга указаны в памятке изделия 109792701 | |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |
| давление воздуха согласно SN 31205 | 900 ... 1 060 hPa | |
| Электромагнитная совместимость | электромагнитная обстановка на объекте | Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры. |
| излучение электромагнитных помех | IEC 60947-5-1, класс A | |
| Безопасность | функция изделия пригодно для функции безопасности | Да |
| безопасное состояние | Безопасный выход отключен | |
| испытания срока службы с учетом износа необходимые | Да | |
| интервал контроля работоспособности макс. | 1 a | |
| интервал диагностического тестирования с помощью внутренней функции тестирования макс. | 600 s | |
| категория останова согласно МЭК 60204-1 | 0 / 1 | |
| IEC 62061 | ||
| предел действия SIL (подсистема) согласно EN 62061 | 3 | |
| уровень полноты безопасности (SIL) | ||
| согласно МЭК 62061 | SIL 3 | |
| при одноканальной обработке показаний датчиков согласно МЭК 62061 | 1 | |
| при 2-канальной обработке показаний датчиков согласно МЭК 62061 | 3 | |
| PFHD при высокой приоритетности запроса согласно МЭК 62061 | 0,0000000037 | |
| ISO 13849 | ||
| категория согласно EN ISO 13849-1 | 4 | |
| уровень эффективности защиты (PL) | ||
| согласно ISO 13849-1 | PL e | |
| при одноканальной обработке показаний датчиков согласно ISO 13849-1 | c | |
| при 2-канальной обработке показаний датчиков согласно ISO 13849-1 | e | |
| для размыкающих цепей с задержкой срабатывания согласно ISO 13849-1 | e | |
| категория | ||
| согласно ISO 13849-1 | 4 | |
| при 2-канальной обработке показаний датчиков согласно ISO 13849-1 | 4 | |
| запас при расчете параметров согласно ISO 13849-2 необходимые | Нет | |
| IEC 61508 | ||
| уровень полноты безопасности (SIL) | ||
| согласно МЭК 61508 | 3 | |
| для размыкающих цепей с задержкой срабатывания согласно МЭК 61508 | SIL3 | |
| при одноканальной обработке показаний датчиков согласно МЭК 61508 | 1 | |
| при 2-канальной обработке показаний датчиков согласно МЭК 61508 | 3 | |
| тип защитного устройства согласно МЭК 61508-2 | тип B | |
| PFHD при высокой приоритетности запроса согласно МЭК 61508 | 0,0000000037 | |
| доля безопасных отказов (SFF) | 99 % | |
| отказоустойчивость аппаратных средств (HFT) | ||
| согласно МЭК 61508 | 1 | |
| при одноканальной обработке показаний датчиков согласно МЭК 61508 | 0 | |
| при 2-канальной обработке показаний датчиков согласно МЭК 61508 | 1 | |
| значение Т1 | ||
| срока службы согласно МЭК 61508 | 20 a | |
| для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |
| Электрическая безопасность | ||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |
| защита от коротких замыканий | исполнение плавкой вставки предохранителя | |
| для защиты замыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип A: 3 A или переключатель LS тип В: 2 A или переключатель LS тип С: 1 A | |
| Входы | исполнение входа | |
| каскадный вход/ оперативная коммутация | Да | |
| вход обратной связи | Да | |
| пусковой вход | Да | |
| длительность импульса на входе датчика мин. | 75 ms | |
| число входов датчиков 1- или 2-канальный | 1 | |
| Выходы | число выходов как контактный коммутационный элемент | |
| как размыкающий контакт | ||
| — для функции сигнализации с мгновенным срабатыванием | 0 | |
| как замыкающий контакт | ||
| — противоаварийный с мгновенным срабатыванием | 2 | |
| — противоаварийный с задержкой срабатывания | 2 | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| тепловой ток контактного коммутационного элемента макс. | 5 A | |
| коммутационная способность по току замыкающих контактов релейных выходов при DC-13 | ||
| при 24 В | 3 A | |
| при 115 В | 0,2 A | |
| при 230 В | 0,1 A | |
| коммутационная способность по току замыкающих контактов релейных выходов при AC-15 | ||
| при 115 В | 3 A | |
| при 230 В | 3 A | |
| суммарный ток макс. | 12 A | |
| рабочий ток при 17 В мин. | 5 mA | |
| время | время включения при автоматическом пуске | |
| при постоянном токе макс. | 110 ms | |
| время включения при автоматическом пуске после отказа сети | ||
| типичный | 6 500 ms | |
| макс. | 6 500 ms | |
| время включения при контролируемом пуске | ||
| макс. | 110 ms | |
| время задержки отпускания после размыкания цепей безопасности типичный | 40 ms | |
| время задержки отпускания при отказе сети | ||
| типичный | 30 ms | |
| макс. | 40 ms | |
| регулируемая время задержки отпускания после размыкания цепей безопасности | 0,05 ... 3 s | |
| время повторной готовности после размыкания цепей безопасности типичный | 30 ms | |
| время повторной готовности после отказа сети типичный | 6,5 s | |
| длительность импульса | ||
| на входе кнопки ВКЛ. мин. | 0,15 s | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Постоянный ток |
| оперативное напряжение питания при постоянном токе расчетное значение | 24 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе | ||
| исходное значение | 0,8 | |
| конечное значение | 1,2 | |

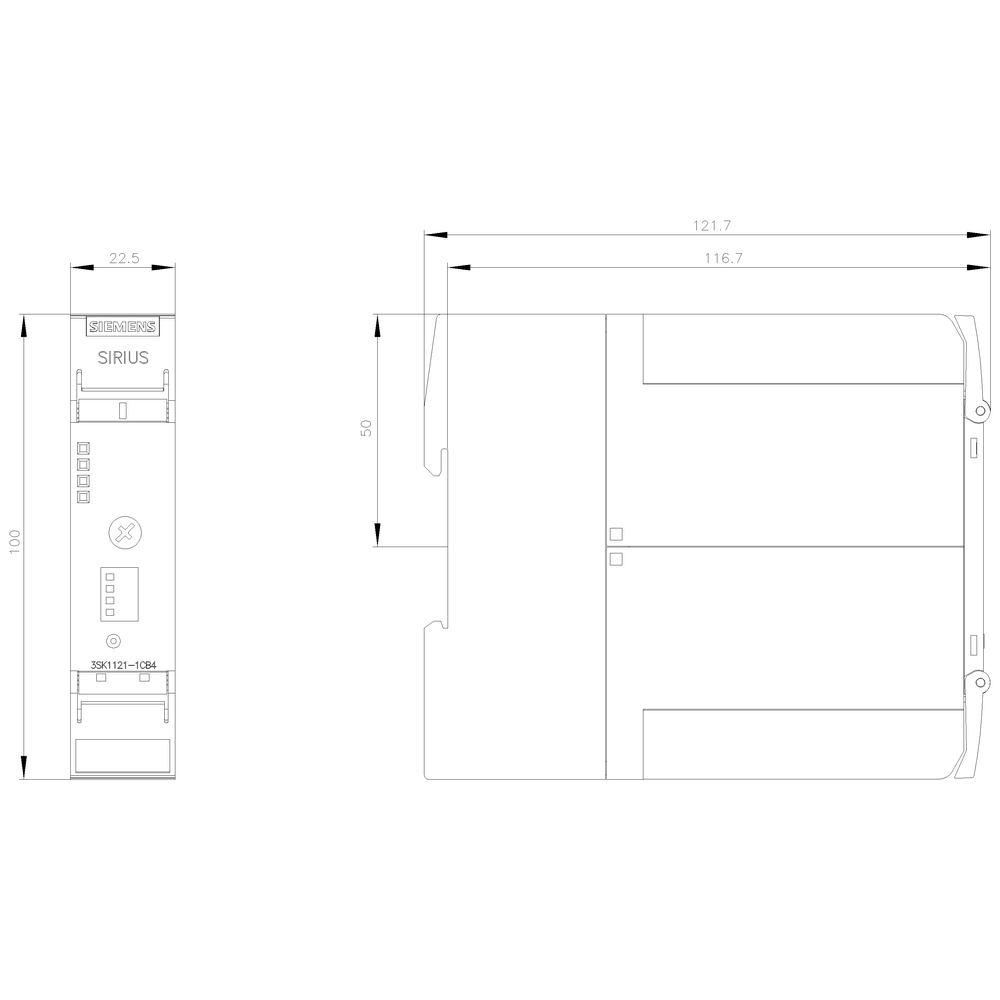

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | Винтовое и защёлкивающееся крепление | |
| высота | 100 mm | |
| ширина | 22,5 mm | |
| глубина | 121,5 mm | |
| необходимое расстояние | ||
| до заземленных компонентов вбок | 5 mm | |
| Подсоединения/ клеммы | исполнение электрического соединения | винтовой зажим |
| длина кабеля | ||
| при медном проводе сечением 1,5 мм² и 150 нФ/км на каждую цепь датчика макс. | 4 000 m | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 2,5 мм²), 2x (1,0 ... 1,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 14), 2x (18 ... 16) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 16), 2x (20 ... 16) | |
| исполнение электрического соединения втычной цоколь | Нет | |
