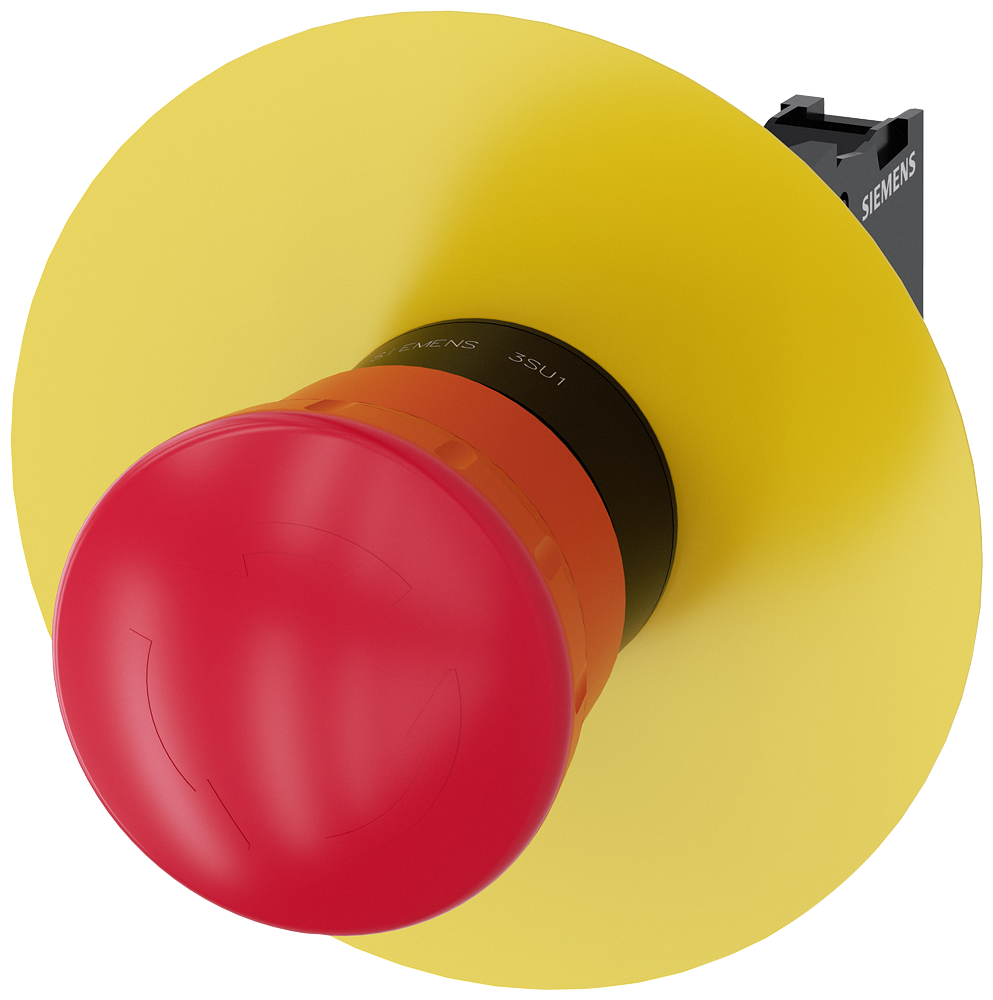

Описание 3SU1100-1HB20-1CF0
| Корпус | число блоков управления | 1 |
|---|---|---|
| Орган управления | конструкция исполнительного механизма | принудительная фиксация |
| принцип действия исполнительного механизма | с фиксацией | |
| дополнение изделия опциональный источник света | Нет | |
| цвет исполнительного механизма | красный | |
| материал исполнительного механизма | пластмасса | |
| форма исполнительного механизма | круглый | |
| наружный диаметр исполнительного механизма | 40 mm | |
| число контактных модулей | 1 | |
| вид разблокирования | деблокировка вращением | |
| Переднее кольцо | компонент изделия лицевое кольцо | Нет |
| Фиксатор | материал держателя | Пластмасса |
| Индикация | число светодиодных модулей | 0 |
| Общие технические данные | функция изделия | |
| принудительное открытие | Да | |
| функция аварийного отключения | Да | |
| функция аварийного останова | Да | |
| компонент изделия источник света | Нет | |
| напряжение развязки расчетное значение | 500 V | |
| степень загрязнения | 3 | |
| тип напряжения рабочего напряжения | AC/DC | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| степень защиты IP | IP66, IP67, IP69(IP69K) | |
| степень защиты IP для соединительной клеммы | IP20 | |
| степень защиты NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |
| ударопрочность | ||
| согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |
| для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |
| вибропрочность | ||
| согласно МЭК 60068-2-6 | 10 – 500 Гц: 5 g | |
| для применения на железнодорожном транспорте согласно DIN EN 61373 | категория 1, класс В | |
| частота коммутации макс. | 600 1/h | |
| механический ресурс (циклов) типичный | 300 000 | |
| электрический ресурс (циклов) типичный | 300 000 | |
| тепловой ток | 10 A | |
| справочный идентификатор согласно МЭК 81346-2:2009 | S | |
| ток длительной нагрузки линейного защитного автомата с характеристикой C | 10 A; для тока короткого замыкания меньше 400 A | |
| ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED | 10 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED gG | 10 A | |
| Директива RoHS (день/месяц/год) | 10/01/2014 | |
| Масса нетто ME | 82 g | |
| рабочее напряжение | ||
| при переменном токе | ||
| — при 50 Гц расчетное значение | 5 ... 500 V | |
| — при 60 Гц расчетное значение | 5 ... 500 V | |
| при постоянном токе расчетное значение | 5 ... 500 V | |
| Силовая электроника | надежность контакта | Одна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА) |
| Вспомогательный контур | исполнение контакта вспомогательных контактов | Сплав серебра |

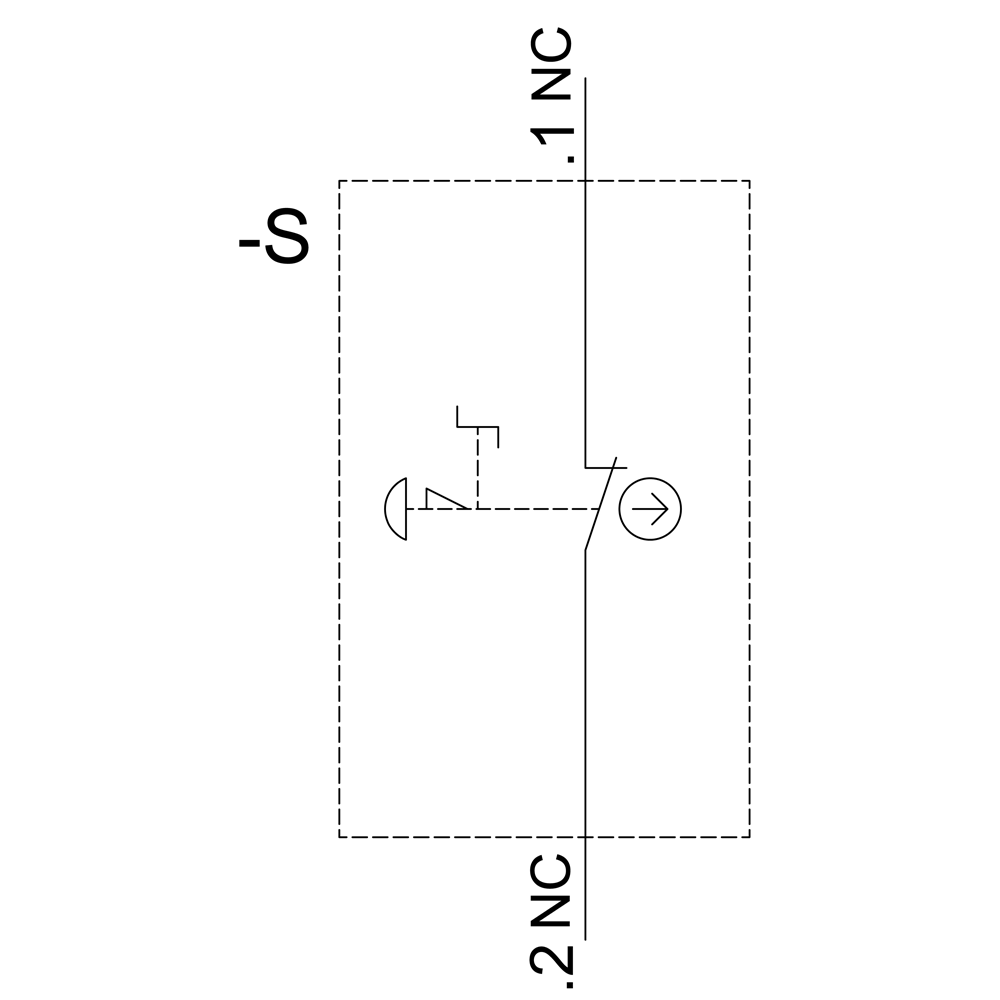

| число размыкающих контактов для вспомогательных контактов | 1 | |
| число замыкающих контактов для вспомогательных контактов | 0 | |
| Подсоединения/ клеммы | исполнение электрического соединения | |
| модулей и принадлежностей | Винтовое соединение | |
| вид подключаемых сечений проводов | ||
| однопроводной с концевой заделкой кабеля | 2x (0,5 ... 0,75 mm²) | |
| однопроводной без концевой заделки кабеля | 2x (1,0 ... 1,5 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 2x (0,5 ... 1,5 мм²) | |
| тонкопроволочный без концевой заделки кабеля | 2x (1,0 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) | 2x (18 ... 14) | |
| момент затяжки болтов в держателе | 1 ... 1,2 N·m | |
| момент затяжки для вспомогательных контактов при винтовом зажиме | 0,8 ... 0,9 N·m | |
| Безопасность | функция изделия пригодно для функции безопасности | Да |
| срок службы макс. | 20 a | |
| испытания срока службы с учетом износа необходимые | Да | |
| доля опасных отказов | ||
| при низкой приоритетности запроса согласно SN 31920 | 20 % | |
| при высокой приоритетности запроса на каждый размыкающий контакт согласно SN 31920 | 20 % | |
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 100 000 | |
| частота отказов [FIT] при низкой приоритетности запроса на каждый размыкающий контакт согласно SN 31920 | 100 FIT | |
| ISO 13849 | ||
| тип устройства согласно ISO 13849-1 | 3 | |
| IEC 61508 | ||
| тип защитного устройства согласно МЭК 61508-2 | тип A | |
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |
| Условия окружающей среды | окружающая температура | |
| при эксплуатации | -25 ... +70 °C | |
| при хранении | -40 ... +80 °C | |
| экологическая категория при эксплуатации согласно МЭК 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (при относительной атмосферной влажности 10 ... 95%, образование конденсата во время эксплуатации недопустимо для всех устройств за фронтальной панелью) | |

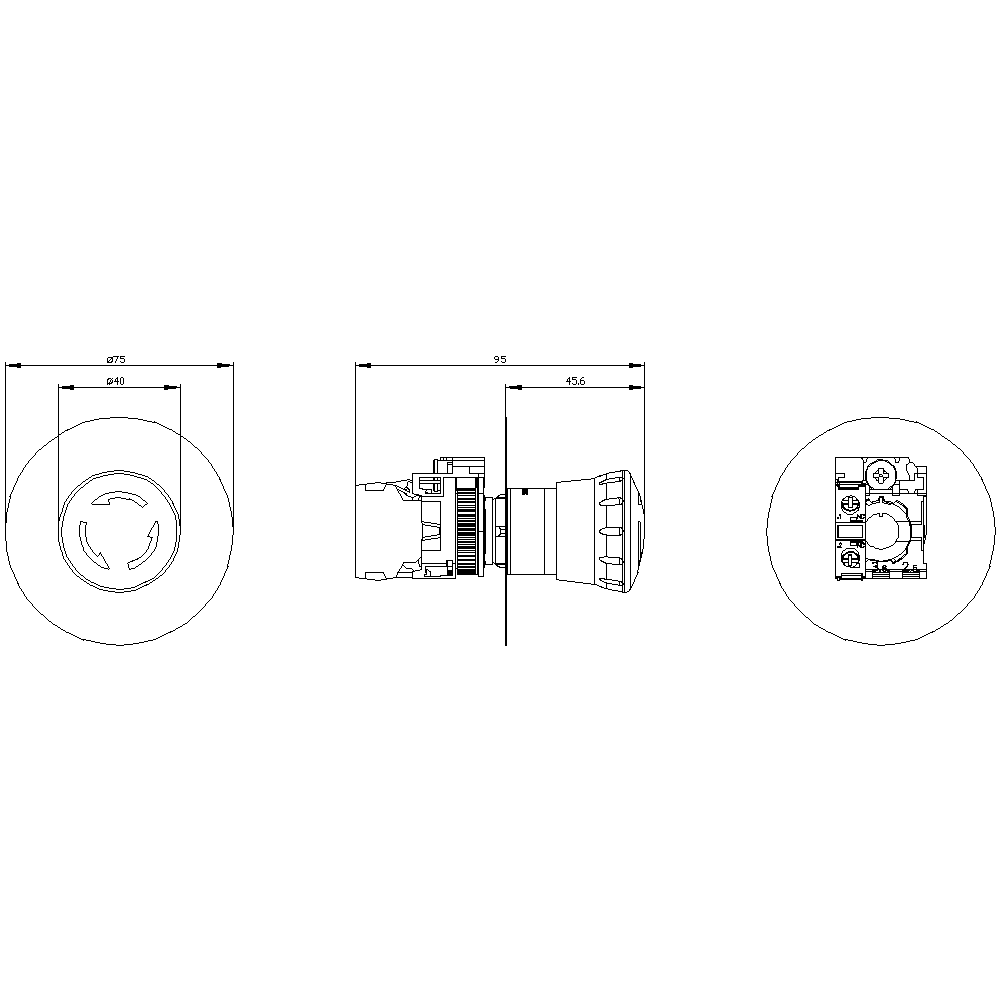

| Монтаж/ крепление/ размеры | вид креплений | крепление лицевой панели |
| модулей и принадлежностей | Крепление на передней панели | |
| высота | 40 mm | |
| ширина | 30 mm | |
| форма монтажного отверстия | круглый | |
| монтажный диаметр | 22,3 mm | |
| положительный допуск на монтажный диаметр | 0,4 mm | |
| монтажная высота | 46,4 mm | |
| монтажная ширина | 75 mm | |
| монтажная глубина | 48,6 mm | |
| Принадлежности | число подкладных табличек | 1 |
| цвет подкладной таблички | желтый | |
| Environmental footprint | экологический сертификат изделия(EPD) | Да |
| потенциал парникового эффекта [CO2 eq] всего | 0,787 kg | |
| потенциал парникового эффекта [CO2 eq] в процессе производства | 0,566 kg | |
| потенциал парникового эффекта [CO2 eq] при эксплуатации | 0,235 kg | |
| потенциал парникового эффекта [CO2 eq] по истечении срока службы | -0,015 kg | |
| экологический профиль Siemens (SEP) | Siemens EcoTech | |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 0.566 kg |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 0.235 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.0145 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 0.787 kg | |
