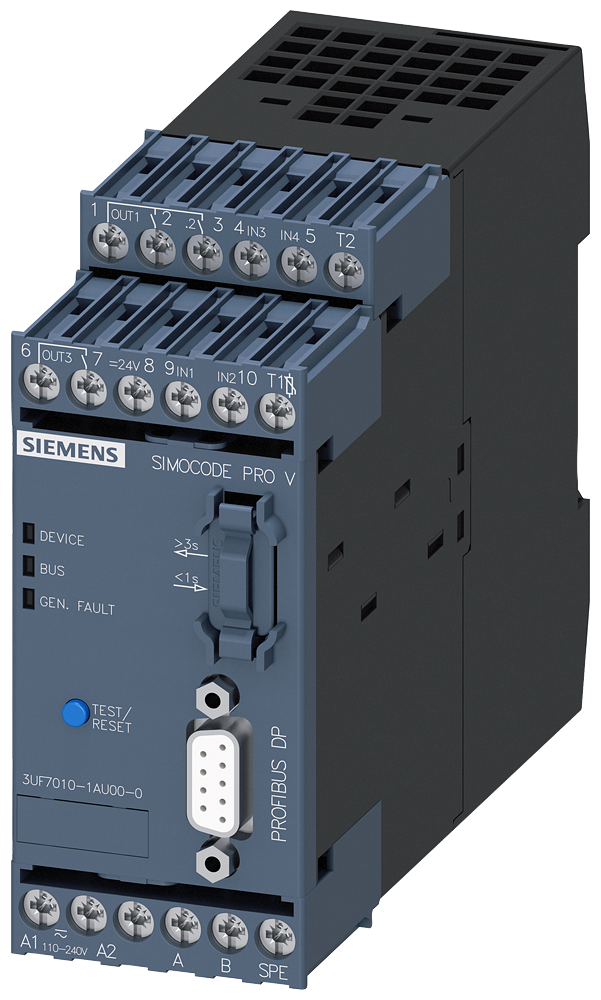

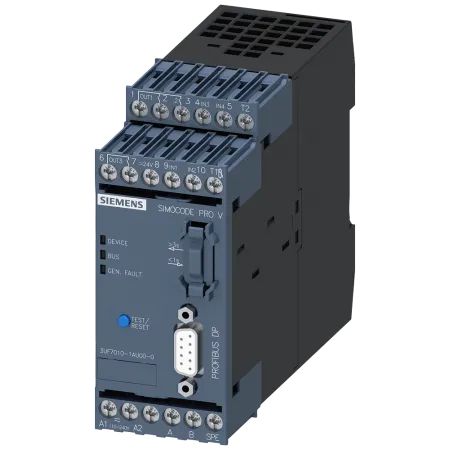

Описание 3UF7010-1AU00-0
| Общие технические данные | сертификат соответствия | CE / UL / CSA / CCC / C-Tick (RCM) / GOST / NOM / ATEX / NEPSI / ABS / DNV / GL / LRS / RoHS |
|---|---|---|
| функция изделия | ||
| измерение тока | Нет | |
| измерение напряжения | Нет | |
| измерение активной мощности | Да | |
| измерение энергии | Нет | |
| измерение частоты | Нет | |
| связь по шине | Да | |
| функция регистрации данных | Да | |
| функция диагностики | Да | |
| защита паролем | Да | |
| функция тестирования | Да | |
| сервисная функция | Да | |
| метод резервирования MRRT | Нет | |
| компонент изделия | ||
| вход для подключения термистора | Да | |
| цифровой вход | Да | |
| вход для аналогового датчика температуры | Нет | |
| вход для обнаружения замыканий на землю | Нет | |
| релейный выход | Да | |
| дополнение изделия | ||
| модуль контроля температуры | Да | |
| модуль измерения тока | Да | |
| модуль измерения тока/напряжения | Да | |
| отказобезопасный цифровой модуль ввода/вывода | Да | |
| модуль контроля замыканий на землю | Да | |
| модуль развязки | Да | |
| аналоговый модуль ввода/вывода | Да | |
| цифровой модуль ввода/вывода с моностабильными выходами | Да | |
| цифровой модуль ввода/вывода с бистабильными выходами | Да | |
| блок управления с дисплеем | Да | |
| блок управления | Да | |
| потребляемая полная мощность | 8,3 VA | |
| потребляемая активная мощность | 3,6 W | |
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 300 V | |
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |
| ударопрочность | ||
| согласно МЭК 60068-2-27 | 15 г / 11 мсек | |
| вибропрочность | 1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g | |
| коммутационная способность по току замыкающих контактов релейных выходов при AC-15 | ||
| при 24 В | 6 A | |
| при 120 В | 6 A | |
| при 230 В | 3 A | |
| коммутационная способность по току замыкающих контактов релейных выходов при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 125 В | 0,25 A | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) типичный | 100 000 | |
| время автономной работы при отказе сети | 0,2 s | |
| справочный идентификатор согласно МЭК 81346-2:2009 | F | |
| ток длительной нагрузки замыкающих контактов релейных выходов | ||
| при 50 °C | 6 A | |
| при 60 °C | 5 A | |
| тип входной характеристики | Type 1 in accordance with EN 61131-2 | |
| Директива RoHS (день/месяц/год) | 05/01/2012 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 | |
| Масса нетто ME | 357 g | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | класс A |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| вследствие высокочастотного облучения согласно МЭК 61000-4-6 | 10 B | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| излучение высокочастотных кондуктивных помех согласно CISPR11 | соответствует пределу чувствительности A | |
| излучение высокочастотных полевых помех согласно CISPR11 | соответствует пределу чувствительности A | |

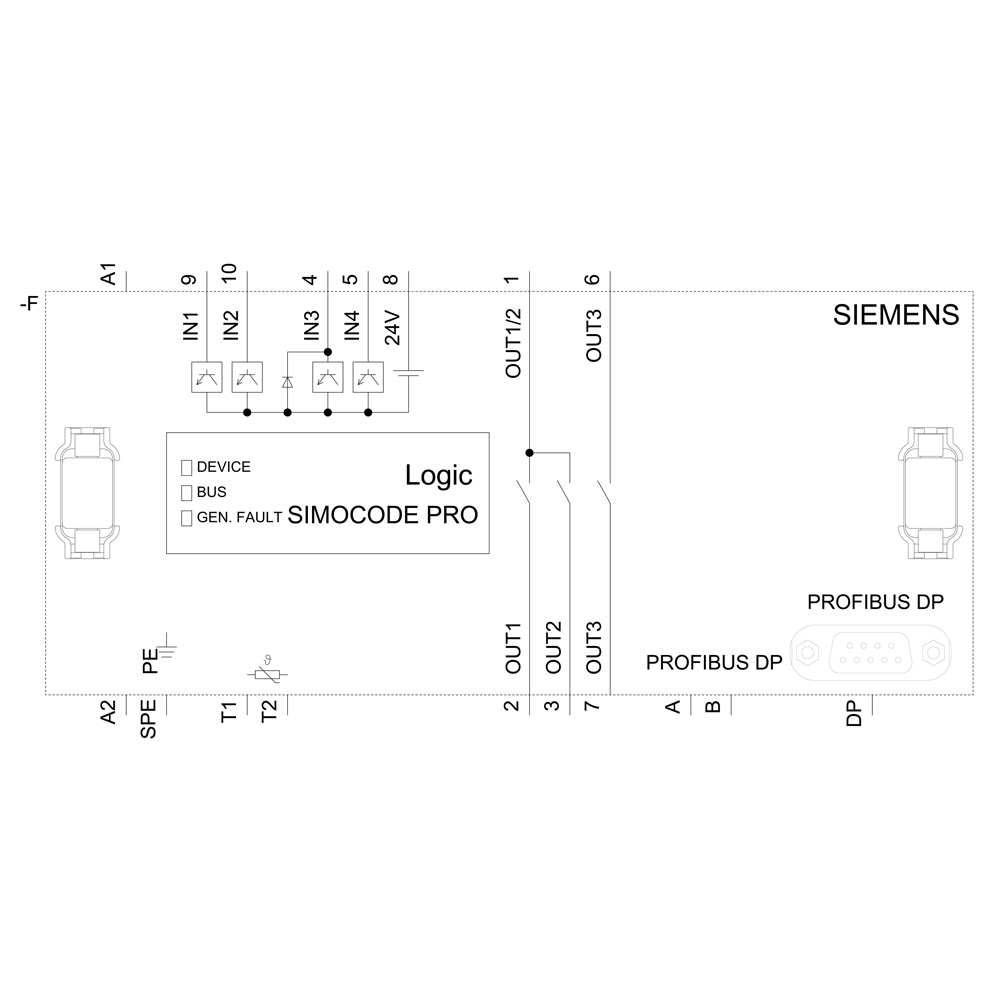

| Входы/ Выходы | функция изделия | |
| параметризуемые входы | Да | |
| параметризуемые выходы | Да | |
| число входов | 4 | |
| для подключения термистора | 1 | |
| число цифровых входов с общим опорным потенциалом | 4 | |
| исполнение цифровых входов | ||
| тип 1 согласно МЭК 61131 | Да | |
| входное напряжение на цифровом входе при постоянном токе | ||
| расчетное значение | 24 V | |
| число выходов | 3 | |
| число полупроводниковых выходов | 0 | |
| число выходов как контактный коммутационный элемент | 3 | |
| коммутационная характеристика | моностабильный | |
| число релейных выходов | 3 | |
| исполнение релейных выходов | моностабильный | |
| длина кабеля для цифровых сигналов макс. | 300 m | |
| длина кабеля для подключения термистора | ||
| при сечении провода = 0,5 мм² макс. | 50 m | |
| при сечении провода = 1,5 мм² макс. | 150 m | |
| при сечении провода = 2,5 мм² макс. | 250 m | |
| Функция защиты/ контроля | функция изделия | |
| обнаружение асимметрии | Да | |
| анализ тока блокировки | Да | |
| контроль cos φ | Да | |
| обнаружение замыканий на землю | Да | |
| контроль замыканий на землю | Нет | |
| обнаружение потери фазы | Да | |
| определение чередования фаз | Да | |
| измерение напряжения | Да | |
| контроль числа пусков | Да | |
| обнаружение макс. напряжения | Да | |
| обнаружение макс. тока, 1 фаза | Да | |
| обнаружение мин. напряжения | Да | |
| обнаружение мин. тока 1, фаза | Да | |
| контроль активной мощности | Да | |
| функция изделия | ||
| измерение тока | Да | |
| защита от перегрузки | Да | |
| анализ термисторной защиты двигателя | Да | |
| суммарное сопротивление в холодном состоянии число датчиков в ряду макс. | 1,5 kΩ | |
| порог срабатывания по сопротивлению термистора | 3 400 ... 3 800 Ω | |
| контроля короткого замыкания | 9 Ω | |
| значение отпускания термисторного сопротивления | 1 500 ... 1 650 Ω | |
| Функции управления двигателем | функция изделия | |
| параметризуемое реле перегрузки | Да | |
| управление автоматическим выключателем | Да | |
| прямой пуск | Да | |
| реверсивный пуск | Да | |
| соединение звезда - треугольник | Да | |
| реверсивное переключение по схеме звезда/треугольник | Да | |
| соединение по схеме Даландера | Да | |
| реверсивное переключение по схеме Даландера | Да | |
| схема переключателя полярности | Да | |
| схема реверсивного переключателя полярности | Да | |
| управление задвижкой | Да | |
| управление клапанами | Да | |
| Связь/ протокол | протокол поддерживается | |
| протокол PROFIBUS DP | Да | |
| протокол PROFINET IO | Нет | |
| протокол PROFIsafe | Да | |
| Modbus RTU | Нет | |
| EtherNet/IP | Нет | |
| сервер OPC UA | Нет | |
| LLDP | Нет | |
| Address Resolution Protocol (ARP) | Нет | |
| SNMP | Нет | |
| HTTPS | Нет | |
| NTP | Нет | |
| Media Redundancy Protocol (MRP) | Нет | |
| функция изделия | ||
| веб-сервер | Нет | |
| функция Shared Device | Нет | |
| на интерфейсе Ethernet функция автоматического определения типа кабеля | Нет | |
| на интерфейсе Ethernet автоматическое определение сети | Нет | |
| на интерфейсе Ethernet автоматическое определение скорости | Нет | |
| поддерживается стандарт Device Level Ring (DLR) | Нет | |
| поддерживается системное резервирование PROFINET (S2) | Нет | |
| поддержка PROFIenergy, измеряемые величины | Нет | |
| поддержка PROFIenergy, отключение | Нет | |
| скорость передачи макс. | 12 Mbit/s | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | Да | |
| I&M1 - идентификатор установки/ места | Да | |
| I&M2 - дата монтажа | Да | |
| I&M3 - комментарий | Да | |
| исполнение электрического соединения интерфейса связи | 9 пол. Разъем SUB-D (12Мбит) / винтовая клемма (1,5Мбит) | |

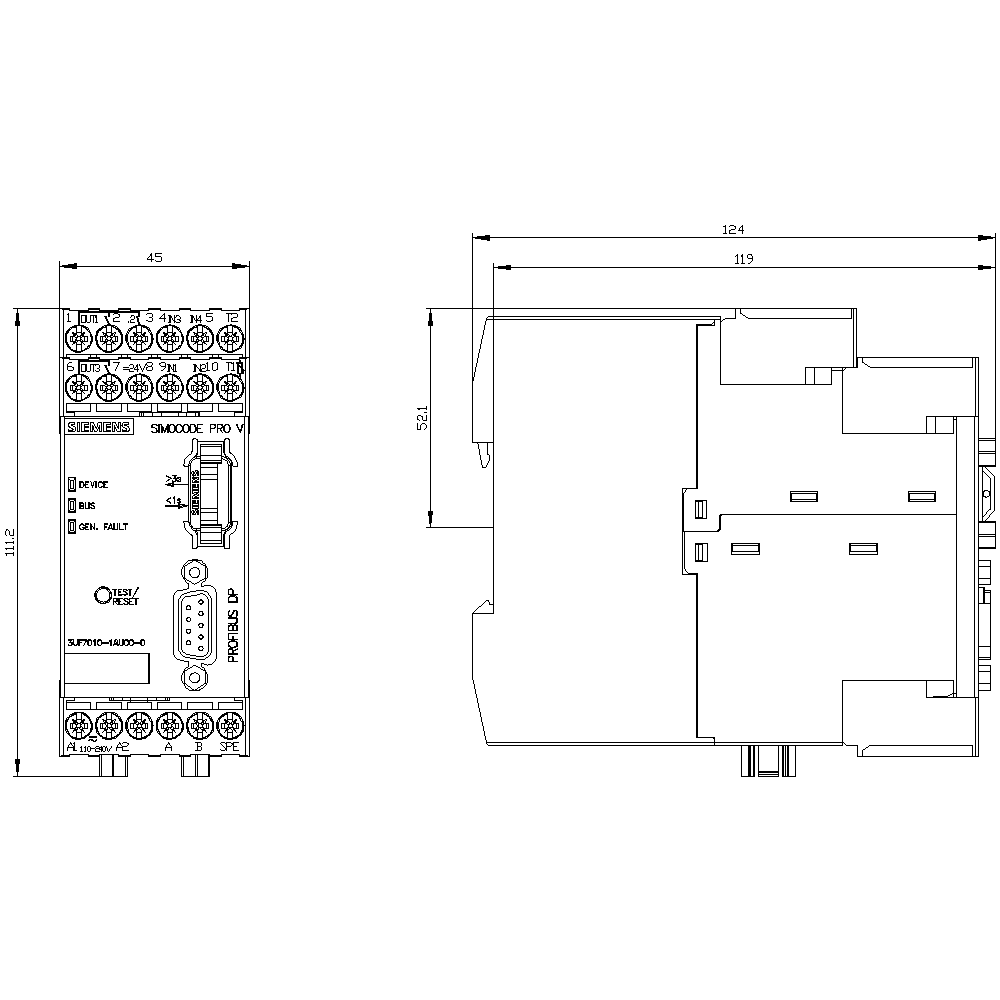

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | Винтовое и защёлкивающееся крепление | |
| высота | 111 mm | |
| ширина | 45 mm | |
| глубина | 124 mm | |
| необходимое расстояние | ||
| вверху | 40 mm | |
| внизу | 40 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | ||
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12), 2x (20 ... 14) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 14), 2x (20 ... 16) | |
| момент затяжки при винтовом зажиме | 0,8 ... 1,2 N·m | |
| момент затяжки (фунтов/дюйм) при винтовом зажиме | 7 ... 10,3 lbf·in | |
| вид подключаемых сечений проводов для кабеля PROFIBUS | 2x 0,34 mm², AWG 22 | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| примечание | Для большей высоты над уровнем моря действительны ограничения согласно: https://support.industry.siemens.com/cs/document/109995153 | |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| экологическая категория | ||
| при эксплуатации согласно МЭК 60721 | 3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| при хранении согласно МЭК 60721 | 1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4 | |
| при транспортировке согласно МЭК 60721 | 2K2, 2C1, 2S1, 2M2 | |
| относительная атмосферная влажность | ||
| при эксплуатации | 5 ... 95 % | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | B300 / R300 | |
| защита от коротких замыканий | исполнение защиты от коротких замыканий на каждый выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) |
| Электрическая безопасность | ||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |
| ATEX | сертификат соответствия | |
| МЭК Ex | Да; IECEx BVS 20.0020 / IECEx PTB 18.0004X | |
| согласно производственной директиве ATEX 2014/34/EU | BVS 06 ATEX F001, PTB 18 ATEX 5003 X | |
| согласно "Регламенту по оборудованию и защитным системам, предназначенным для использования в потенциально взрывоопасных средах 2016" (S.I. 2016 № 1107) | ITS21UKEX0464, ITS21UKEX0455X | |
| согласно UKCA | ITS21UKEX0464, ITS21UKEX0455X | |
| Разделение потенциала | (электрически) безопасное разъединение согласно МЭК 60947-1 | Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию) |
| исполнение гальванической развязки | Безопасное разделение согласно IEC 60947-1 для всех электрических цепей | |
| примечание | № отчета о проверке Соблюдать A0258 (https://support.industry.siemens.com/cs/document/109748152) | |
| Цепь тока управления/ управление | функция изделия управление плавным пускателем | Да |
| тип напряжения оперативного напряжения питания | AC/DC | |
| оперативное напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 110 ... 240 V | |
| при 60 Гц расчетное значение | 110 ... 240 V | |
| частота оперативного напряжения питания | ||
| 1 расчетное значение | 50 Hz | |
| 2 расчетное значение | 60 Hz | |
| относительный симметричный допуск частоты оперативного напряжения питания | 5 % | |
| оперативное напряжение питания при постоянном токе расчетное значение | 110 ... 240 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| пик тока включения | ||
| при 240 В | 15 A | |
| длительность пика тока включения | ||
| при 240 В | 1 ms | |
