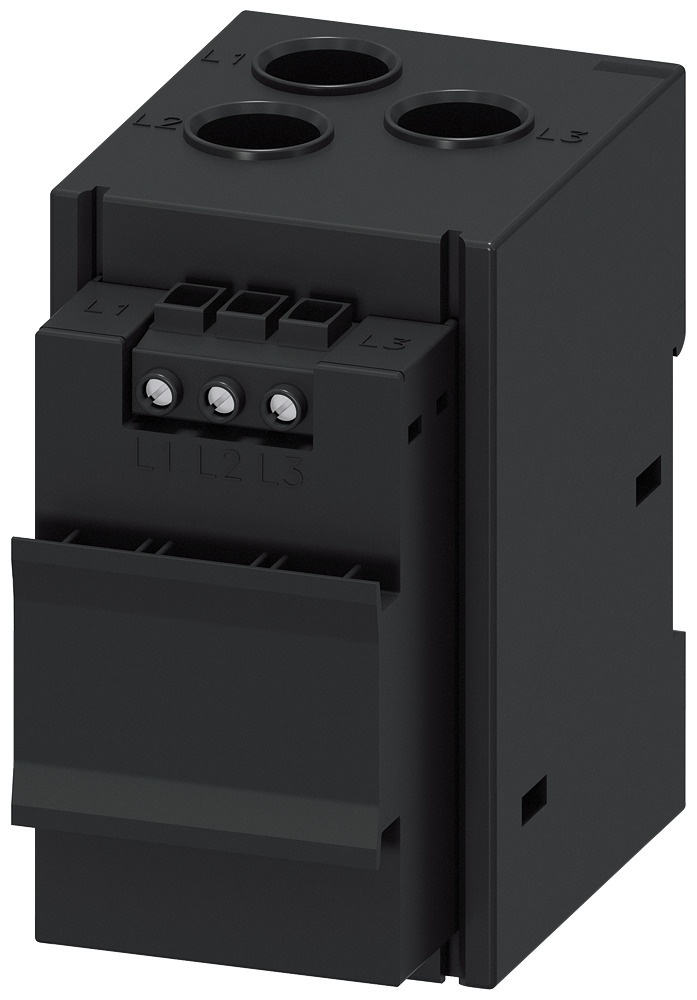

3UF7112-1AA01-0 Siemens - Модуль измерения тока/напряжения второго поколения V2

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительSiemens

Модуль измерения тока/напряжения второго поколения V2; диапазон токов 10...115 A, измерение напряжения до 690 В, габаритная ширина 55 мм, проходные трансформаторы, совместим с базовым модулем SIMOCODE pro V

₸184 237

Цена с НДС 16%

Последнее обновление цен: 5 августа 2026

в наличии на доп. складе: 1 шт.

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3UF7112-1AA01-0

	IEC 61508
Общие технические данные	способ измерения	Измерение эффективного значения (RMS)
	типоразмер автоматического выключателя	S2, S3
	функция изделия
	измерение тока	Да
	измерение напряжения	Да
	измерение активной мощности	Да
	измерение энергии	Да
	измерение частоты	Да
	способ измерения для измерения тока	TRMS
	расширение диапазона измерения тока с внешним трансформатором тока	Нет
	способ измерения для измерения напряжения	TRMS
	измеряемое сетевое напряжение между линейными проводами при переменном токе макс. ном. значение	690 V
	компонент изделия
	вход для подключения термистора	Нет
	потребляемая активная мощность	0,5 W
	напряжение развязки
	при степени загрязнения 3 при переменном токе расчетное значение	690 V
	для кабелей главной цепи согласно МЭК 60947-1 расчетное значение	6 kV
	выдерживаемое импульсное напряжение расчетное значение	6 000 V
	ударопрочность согласно МЭК 60068-2-27	15 г / 11 мсек; При открытом базовом устройстве
	вибропрочность	1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g; При открытом базовом устройстве: 1 g
	справочный идентификатор согласно МЭК 81346-2:2009	F
	Директива RoHS (день/месяц/год)	05/28/2009
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1
	Масса нетто ME	342 g
Электромагнитная совместимость	излучение электромагнитных помех согласно МЭК 60947-1	класс A
	устойчивость к электромагнитным помехам согласно МЭК 60947-1	соответствует классу резкости 3
	наведение кондуктивных помех
	вследствие импульса согласно МЭК 61000-4-4	2 kV
	вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5	2 kV
	вследствие линейного перенапряжения согласно МЭК 61000-4-5	1 кВ
	наведение полевых помех согласно МЭК 61000-4-3	10 В/m
Входы/ Выходы	число выходов как контактный коммутационный элемент	0
Функция защиты/ контроля	функция изделия
	контроль cos φ	Да
	контроль замыканий на землю	Да
	измерение напряжения	Да
	класс срабатывания	CLASS 5E
	функция изделия
	измерение тока	Да
	защита от перегрузки	Да
Точность	точность измерения
	при измерении частоты	+/- 1,5 %, 7,5 A ... 230 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	при измерении тока 1	+/- 1,5 %, в диапазоне 7,5 А ... 230 А, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), 50/60 Гц, 25 °C
	при измерении тока 2	+/- 3 %, в диапазоне 230 А ... 920 А, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), 50/60 Гц, 25 °C
	при измерении напряжения 1	+/- 1,5 %, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), 50/60 Гц, 25 °C
	при измерении cos φ 1	+/- 1,5 %, 7,5 A ... 230 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	при измерении cos φ 2	+/- 5 %, 230 А ... 920 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	при измерении активной мощности 1	+/– 5 %, 7,5 А... 230 A, 0,85 x 110 В... 1,1 x 690 В (линейные напряжения), cos-phi(0,5–1), 50/60 Гц, 25 °C
	при измерении активной мощности 2	+/- 10 %, 230 А ... 920 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	при измерении энергии 1	+/– 5 %, 7,5 А... 230 A, 0,85 x 110 В... 1,1 x 690 В (линейные напряжения), cos-phi(0,5–1), 50/60 Гц, 25 °C
	при измерении энергии 2	+/- 10 %, 230 А ... 920 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	при измерении полной мощности 1	+/– 3 %, 7,5 А... 230 A, 0,85 x 110 В... 1,1 x 690 В (линейные напряжения), cos-phi(0,5–1), 50/60 Гц, 25 °C
	при измерении полной мощности 2	+/- 5 %, 230 A ... 920 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C
	точность контроля замыканий на землю	В диапазоне 30 % .. 120 % Ie: +/- 10 % (Class CI-A ), в диапазоне 15 % .. 30 % Ie: +/- 25 % (Class CI-B), оба значения соответствуют IEC 60947-1 Приложение T
	дрейф температуры на °C	0,01 %/°C; Приведенная температура: 25°C
	измеряемая величина "частота"	45 ... 65 Hz
Монтаж/ крепление/ размеры	монтажное положение	любой
	вид креплений	Винтовое и защёлкивающееся крепление
	высота	94 mm
	ширина	55 mm
	глубина	91 mm
	необходимое расстояние
	вверху	30 mm
	внизу	30 mm
	слева	0 mm
	справа	0 mm
	диаметр проходного отверстия	14 mm
	диаметр проходного отверстия для измерения тока	14 mm
Подсоединения/ клеммы	исполнение электрического соединения
	для главной цепи	проходной трансформатор
	для цепи вспомогательного и оперативного тока	винтовой зажим
	исполнение электрического соединения на измерительных входах напряжения	винтовой зажим
	вид подключаемых сечений проводов на измерительных входах напряжения
	тонкопроволочный с концевой заделкой кабеля	1x (0,25 ... 2,5 мм²), 2x (0,25 ... 1,0 мм²)
	однопроводной	1x (0,25 ... 2,5 мм²), 2x (0,25 ... 1,0 мм²)
	для проводов американского калибра (AWG) однопроводной	1x (24 ... 14), 2x (24 ... 18)
	для проводов американского калибра (AWG) многопроводной	1x (20 ... 14), 2x (20 ... 16)
	момент затяжки на измерительных входах напряжения	0,5 ... 0,6 N·m
	момент затяжки (фунтов/дюйм) на измерительных входах напряжения	4,4 ... 5,3 lbf·in
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря
	1 макс.	2 000 m
	2 макс.	3 000 m; Макс. +50°C (без безопасного разделения)
	3 макс.	4 000 m; макс. +40 °C (без безопасного разделения)
	окружающая температура
	при эксплуатации	-25 ... +60 °C
	при хранении	-40 ... +80 °C
	при транспортировке	-40 ... +80 °C
	экологическая категория
	при эксплуатации согласно МЭК 60721	3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	при хранении согласно МЭК 60721	1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4
	при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2
	относительная атмосферная влажность при эксплуатации	10 ... 95 %
защита от коротких замыканий	функция изделия защита от коротких замыканий	Нет
	уровень полноты безопасности (SIL) согласно МЭК 61508	1
ATEX	сертификат соответствия
	согласно производственной директиве ATEX 2014/34/EU	BVS 06 ATEX F001
	согласно UKCA	ITS21UKEX0464
	группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU	II (2) G, II (2 ) D, I (M2)
Разделение потенциала	(электрически) безопасное разъединение согласно МЭК 60947-1	Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию)
Цепь главного тока	число полюсов для главной цепи	3
	регулируемый порог срабатывания по току токозависимого расцепителя перегрузки	10 ... 115 A
	рабочее напряжение
	при переменном токе
	— при 50 Гц расчетное значение	110 ... 690 V
	— при 60 Гц расчетное значение	110 ... 690 V
	рабочая частота расчетное значение	50 ... 60 Hz
Цепь тока управления/ управление	тип напряжения	перем. ток
Цепь тока управления/ управление	ток включения макс.	1 150 A; 10 x Io
