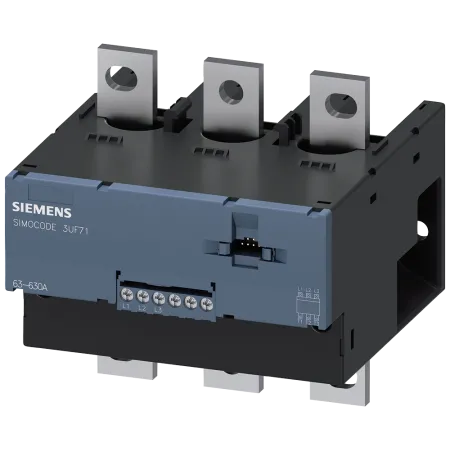

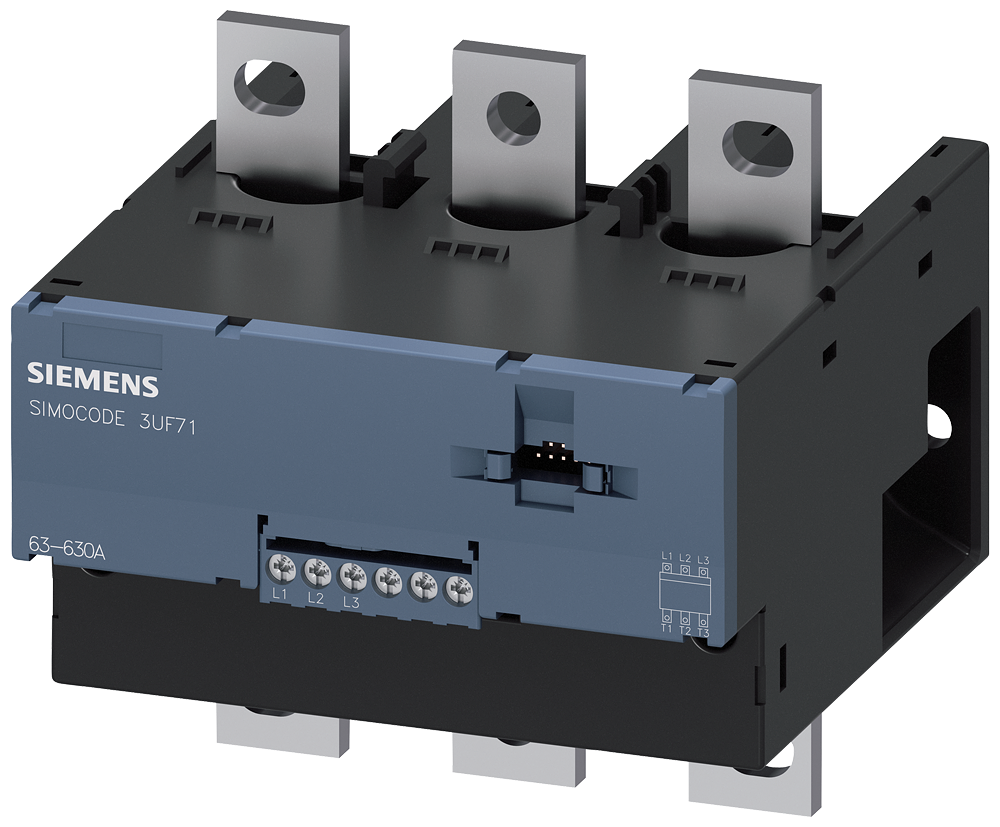

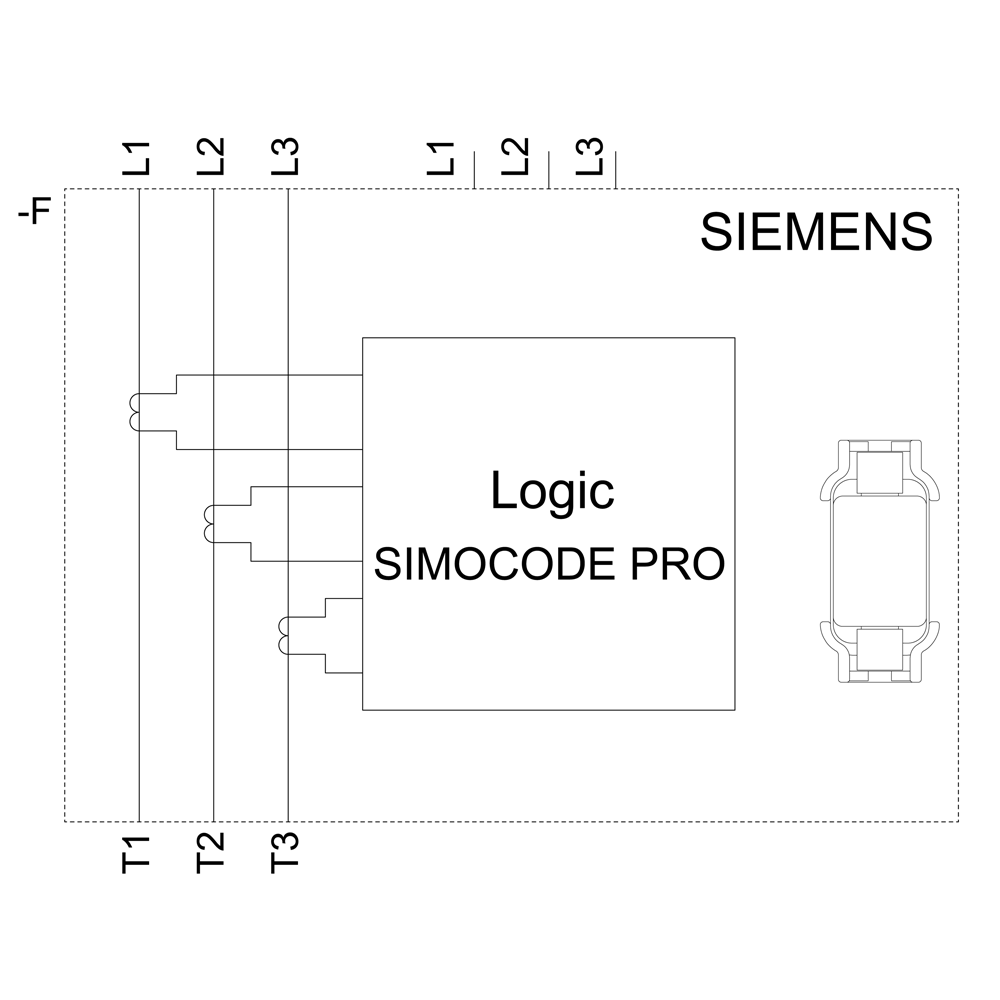

3UF7114-1BA01-0 Siemens - Модуль измерения тока/напряжения второго поколения V2, шинное подключение
₸311 437
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 3UF7114-1BA01-0
| Общие технические данные | способ измерения | Измерение эффективного значения (RMS) |
|---|---|---|
| типоразмер автоматического выключателя | S10, S12 | |
| функция изделия | ||
| измерение тока | Да | |
| измерение напряжения | Да | |
| измерение активной мощности | Да | |
| измерение энергии | Да | |
| измерение частоты | Да | |
| способ измерения для измерения тока | TRMS | |
| расширение диапазона измерения тока с внешним трансформатором тока | Нет | |
| способ измерения для измерения напряжения | TRMS | |
| измеряемое сетевое напряжение между линейными проводами при переменном токе макс. ном. значение | 690 V | |
| компонент изделия | ||
| вход для подключения термистора | Нет | |
| потребляемая активная мощность | 0,5 W | |
| напряжение развязки | ||
| при степени загрязнения 3 при переменном токе расчетное значение | 690 V | |
| для кабелей главной цепи согласно МЭК 60947-1 расчетное значение | 6 kV | |
| выдерживаемое импульсное напряжение расчетное значение | 6 000 V | |
| ударопрочность согласно МЭК 60068-2-27 | 15 г / 11 мсек; При открытом базовом устройстве | |
| вибропрочность | 1 … 6 Гц / 15 мм, 6 … 500 Гц / 2 g; При открытом базовом устройстве: 1 g | |
| справочный идентификатор согласно МЭК 81346-2:2009 | F | |
| Директива RoHS (день/месяц/год) | 05/28/2009 | |
| SVHC substance name | Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 | |
| Масса нетто ME | 1,827 kg | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | класс A |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 2 kV | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| Входы/ Выходы | число выходов как контактный коммутационный элемент | 0 |
| Функция защиты/ контроля | функция изделия | |
| контроль cos φ | Да | |
| контроль замыканий на землю | Да | |
| измерение напряжения | Да | |
| класс срабатывания | CLASS 5E | |
| функция изделия | ||
| измерение тока | Да | |
| защита от перегрузки | Да | |
| Точность | точность измерения | |
| при измерении частоты | +/- 1,5 %, 47 A ... 1260 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении тока 1 | +/- 1,5 %, в диапазоне 47–1260 A, в диапазоне 0,85 x 110–1,1 x 690 В (междуфазные напряжения), 50/60 Гц, 25 °C | |
| при измерении тока 2 | +/- 5 %, в диапазоне 1260 А ... 5040 А, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), 50/60 Гц, 25 °C | |
| при измерении напряжения 1 | +/- 1,5 %, в диапазоне 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), 50/60 Гц, 25 °C | |
| при измерении cos φ 1 | +/- 1,5 %, 47 A ... 1260 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении cos φ 2 | +/- 5 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении активной мощности 1 | +/- 5 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении активной мощности 2 | +/- 10 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении энергии 1 | +/- 5 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении энергии 2 | +/- 10 %, 1260 А ... 5040 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении полной мощности 1 | +/- 3 %, 47 А ... 1260 А, 0,85 x 110 В ... 1,1 x 690 В (линейные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| при измерении полной мощности 2 | +/- 5 %, 1260 A ... 5040 A, 0,85 x 110 В ... 1,1 x 690 В (междуфазные напряжения), cos-phi(0,5...1), 50/60 Гц, 25 °C | |
| точность контроля замыканий на землю | В диапазоне 30 % .. 120 % Ie: +/- 10 % (Class CI-A ), в диапазоне 15 % .. 30 % Ie: +/- 25 % (Class CI-B), оба значения соответствуют IEC 60947-1 Приложение T | |
| дрейф температуры на °C | 0,01 %/°C; Приведенная температура: 25°C | |
| измеряемая величина "частота" | 45 ... 65 Hz | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | прямой монтаж / отдельная установка | |
| высота | 147 mm | |
| ширина | 145 mm | |
| глубина | 149 mm | |
| необходимое расстояние | ||
| вверху | 30 mm | |
| внизу | 30 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Подсоединения/ клеммы | исполнение электрического соединения | |
| для главной цепи | шинный зажим | |
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| исполнение электрического соединения на измерительных входах напряжения | винтовой зажим | |
| вид подключаемых сечений проводов на измерительных входах напряжения | ||
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 – 2,5 мм²), 2x (0,5 – 1,5 мм²) | |
| однопроводной | 1x (0,5 – 4 мм²), 2x (0,5 – 2,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12), 2x (20 ... 14) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 14), 2x (20 ... 16) | |
| момент затяжки на измерительных входах напряжения | 0,8 ... 1,2 N·m | |
| момент затяжки (фунтов/дюйм) на измерительных входах напряжения | 7 ... 10,3 lbf·in | |
| вид подключаемых сечений проводов на измерительных входах тока | ||
| однопроводной с концевой заделкой кабеля | 50 мм² ... 240 мм² | |
| многопроводной с концевой заделкой кабеля | 70 мм² ... 240 мм² | |
| для проводов американского калибра (AWG) | 1/0 тыс. круговых милов ... 500 тыс. круговых милов | |
| исполнение резьбы соединительного болта на измерительных входах тока | M10 x 30 | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря | |
| 1 макс. | 2 000 m | |
| 2 макс. | 3 000 m; Макс. +50°C (без безопасного разделения) | |
| 3 макс. | 4 000 m; макс. +40 °C (без безопасного разделения) | |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| экологическая категория | ||
| при эксплуатации согласно МЭК 60721 | 3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| при хранении согласно МЭК 60721 | 1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4 | |
| при транспортировке согласно МЭК 60721 | 2K2, 2C1, 2S1, 2M2 | |
| относительная атмосферная влажность при эксплуатации | 10 ... 95 % | |
| защита от коротких замыканий | функция изделия защита от коротких замыканий | Нет |
| IEC 61508 | ||
| уровень полноты безопасности (SIL) согласно МЭК 61508 | 1 | |
| ATEX | сертификат соответствия | |
| согласно производственной директиве ATEX 2014/34/EU | BVS 06 ATEX F001 | |
| согласно UKCA | ITS21UKEX0464 | |
| группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU | II (2) G, II (2 ) D, I (M2) | |
| Разделение потенциала | (электрически) безопасное разъединение согласно МЭК 60947-1 | Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию) |
| Цепь главного тока | число полюсов для главной цепи | 3 |
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 63 ... 630 A | |
| рабочее напряжение | ||
| при переменном токе | ||
| — при 50 Гц расчетное значение | 110 ... 690 V | |
| — при 60 Гц расчетное значение | 110 ... 690 V | |
| рабочая частота расчетное значение | 50 ... 60 Hz | |
| Цепь тока управления/ управление | тип напряжения | перем. ток |
| ток включения макс. | 6 300 A; 10 x Io | |
