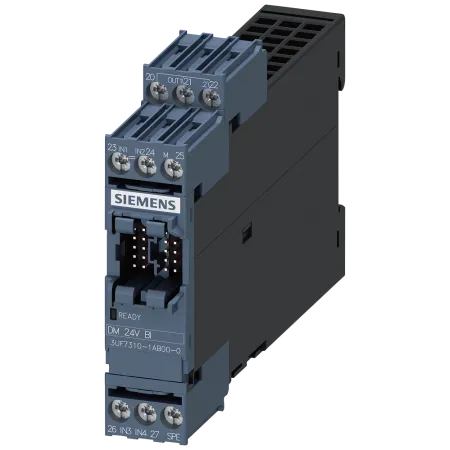

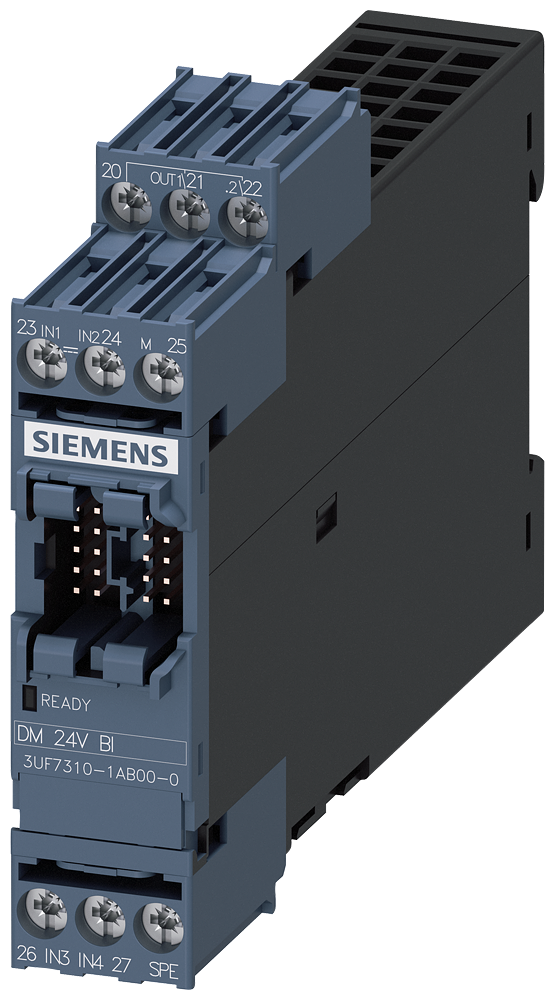

Описание 3UF7310-1AB00-0
| Общие технические данные | компонент изделия | |
|---|---|---|
| вход для подключения термистора | Нет | |
| цифровой вход | Да | |
| вход для аналогового датчика температуры | Нет | |
| вход для обнаружения замыканий на землю | Нет | |
| релейный выход | Да | |
| потребляемая активная мощность | 0,7 W | |
| напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение | 300 V | |
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |
| ударопрочность согласно МЭК 60068-2-27 | 15 г / 11 мсек | |
| вибропрочность согласно МЭК 60068-2-6 | 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г | |
| коммутационная способность по току замыкающих контактов релейных выходов при AC-15 | ||
| при 24 В | 6 A | |
| при 120 В | 6 A | |
| при 230 В | 3 A | |
| коммутационная способность по току замыкающих контактов релейных выходов при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 125 В | 0,25 A | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) типичный | 100 000 | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| справочный идентификатор согласно МЭК 81346-2:2019 | K | |
| ток длительной нагрузки замыкающих контактов релейных выходов | ||
| при 50 °C | 6 A | |
| при 60 °C | 5 A | |
| Директива RoHS (день/месяц/год) | 05/01/2012 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 | |
| Масса нетто ME | 0,141 kg | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | класс A |
| устойчивость к электромагнитным помехам согласно МЭК 60947-1 | соответствует классу резкости 3 | |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 1 kV | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| вследствие высокочастотного облучения согласно МЭК 61000-4-6 | 10 B | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| излучение высокочастотных кондуктивных помех согласно CISPR11 | соответствует пределу чувствительности A | |
| излучение высокочастотных полевых помех согласно CISPR11 | соответствует пределу чувствительности A | |

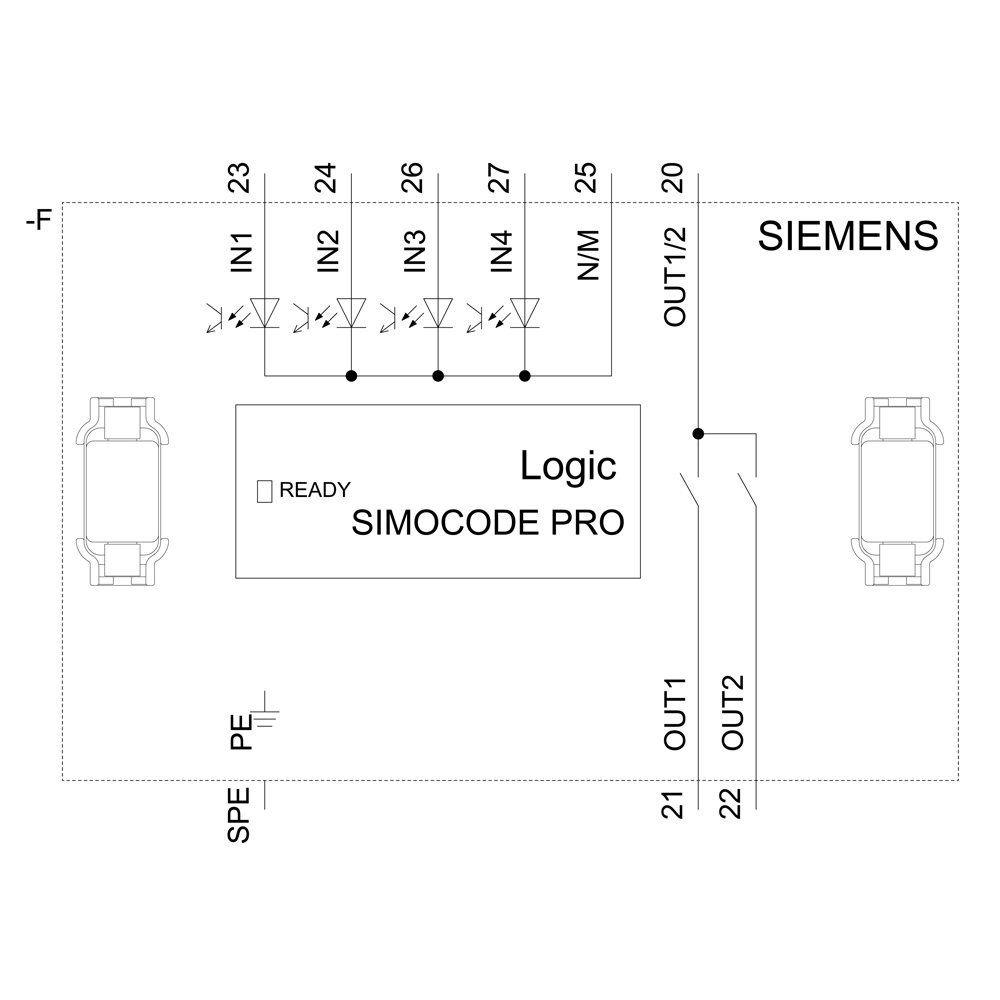

| Входы/ Выходы | функция изделия | |
| параметризуемые входы | Да | |
| параметризуемые выходы | Да | |
| число входов | 4 | |
| число цифровых входов | 4 | |
| с общим опорным потенциалом | 4 | |
| исполнение цифровых входов | ||
| тип 1 согласно МЭК 61131 | Нет | |
| тип 2 согласно МЭК 61131 | Да | |
| число аналоговых входов | 0 | |
| входное напряжение на цифровом входе при постоянном токе расчетное значение | 24 V | |
| число выходов | 2 | |
| число полупроводниковых выходов | 0 | |
| число выходов как контактный коммутационный элемент | 2 | |
| число аналоговых выходов | 0 | |
| коммутационная характеристика | бистабильный | |
| характеристика контактов релейных выходов | Беспотенциальные замыкающие контакты (параметризация характеристик размыкания возможна путем регулирования внутренних сигналов), с общим опорным потенциалом, со свободным присвоением функциям управления (например, сетевые контакторы, контакторы для переключения на звезду или треугольник либо для передачи сигналов о режиме работы) | |
| длина кабеля для цифровых сигналов макс. | 300 m | |

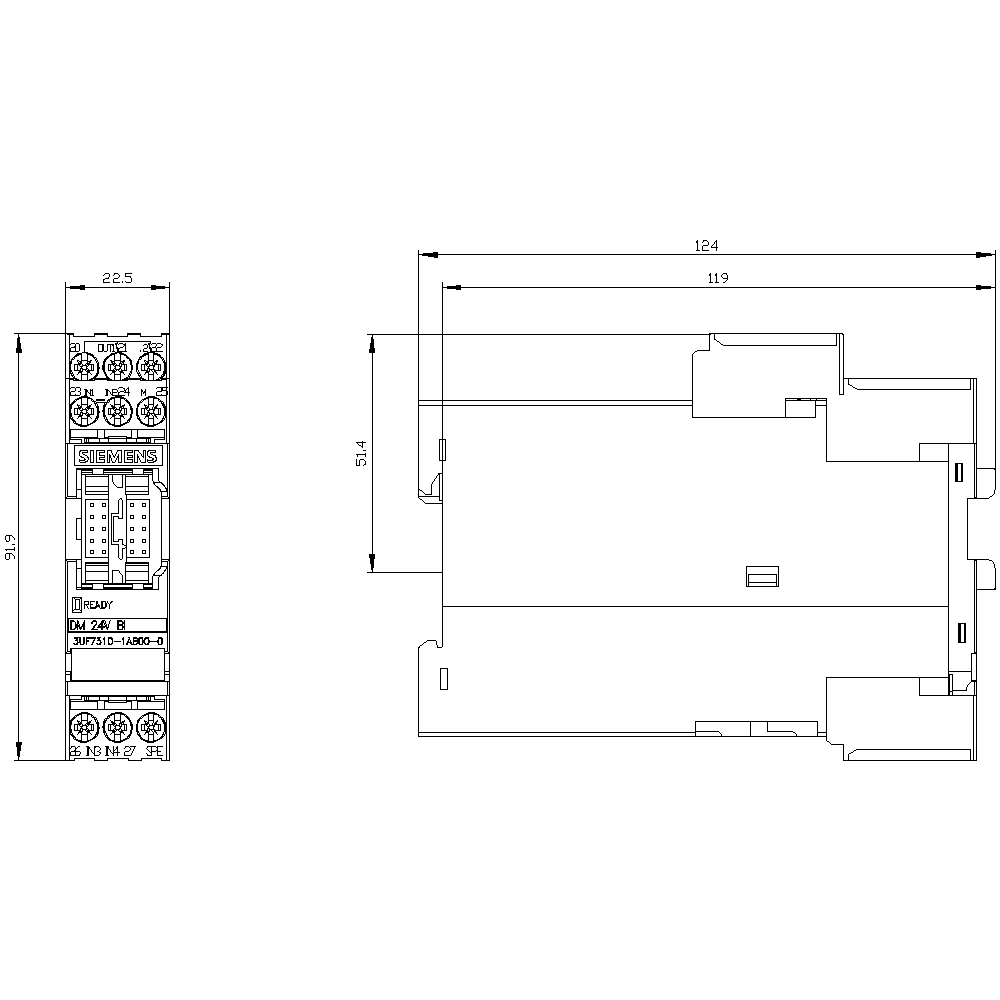

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | Винтовое и защёлкивающееся крепление | |
| высота | 92 mm | |
| ширина | 22,5 mm | |
| глубина | 124 mm | |
| необходимое расстояние | ||
| вверху | 40 mm | |
| внизу | 40 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения для цепи вспомогательного и оперативного тока | винтовой зажим | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 14), 2x (20 ... 16) | |
| для проводов американского калибра (AWG) многопроводной | 1x (20 ... 12), 2x (20 ... 14) | |
| момент затяжки при винтовом зажиме | 0,8 ... 1,2 N·m | |
| момент затяжки (фунтов/дюйм) при винтовом зажиме | 7 ... 10,3 lbf·in | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря | |
| 1 макс. | 2 000 m | |
| 2 макс. | 3 000 m; Макс. +50°C (без безопасного разделения) | |
| 3 макс. | 4 000 m; макс. +40 °C (без безопасного разделения) | |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| экологическая категория | ||
| при эксплуатации согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| при хранении согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| при транспортировке согласно МЭК 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | B300 / R300 | |
| защита от коротких замыканий | исполнение защиты от коротких замыканий на каждый выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) |
| Электрическая безопасность | ||
| защита от прикосновения к токоведущим частям | с защитой пальцев рук | |
| Разделение потенциала | (электрически) безопасное разъединение согласно МЭК 60947-1 | Все силовые контуры надежно отделены друг от друга (удвоенные пути тока утечки и воздушные зазоры). Соблюдать информацию в отчете о проверке № A0258 «Надежное разделение» (ссылка - см. подробную информацию) |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Постоянный ток |
| оперативное напряжение питания при постоянном токе расчетное значение | 24 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||
| исходное значение | 0,8 | |
| конечное значение | 1,2 | |
