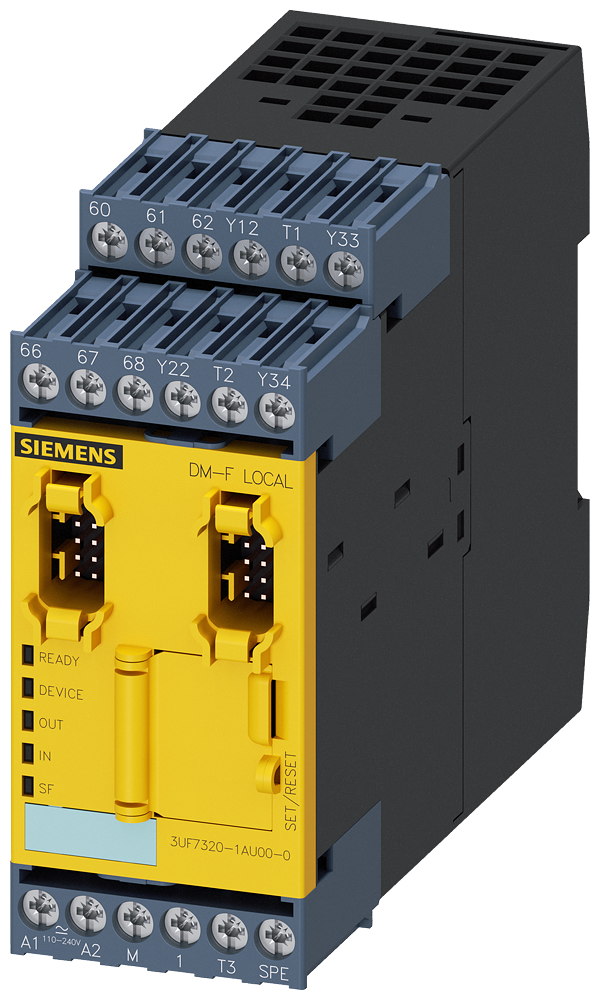

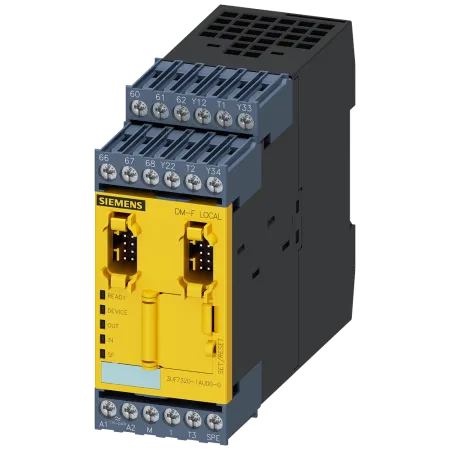

3UF7320-1AU00-0 Siemens - Дополнительный модуль безопасности (fail-safe) dm-f local

Написать отзыв

КОД:

ПроизводительSiemens

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ БЕЗОПАСНОСТИ (FAIL-SAFE) DM-F LOCAL, ДЛЯ БЕЗОПАСНОГО ОТКЛЮЧЕНИЯ ПО СИГНАЛУ ОТ ФИЗИЧЕСКОГО ДАТЧИКАL, UV: 110…240 V AC/DC, 2 РЕЛЕЙНЫЕ РАЗРЕШАЮЩИЕ ЦЕПИ, 2 РЕЛЕЙНЫХ ВЫХОДА, ФУНКЦИИ БЕЗОПАСНОСТИ ВЫБИРАЮТСЯ DIL ПЕРЕКЛЮЧАТЕЛЕМ, МАКС. УРОВЕНЬ SIL (IEC 61508): 3, МАКС. УРОВЕНЬ PL (ISO 13849-1): E,

Цена по запросу

Последнее обновление цен: 5 августа 2026

в наличии на доп. складе: 1 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3UF7320-1AU00-0

	IEC 62061
Общие технические данные	функция изделия
	функция аварийного отключения	Да
	автоматический пуск	Да
	контроль световых барьеров	Да
	контроль защитных фоторелейных завес	Да
	контроль защитной двери	Да
	контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле	Да
	контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле	Да
	контроль контактных ковриков	Да
	контролируемый пуск	Да
	компонент изделия
	вход для подключения термистора	Нет
	цифровой вход	Да
	вход для аналогового датчика температуры	Нет
	вход для обнаружения замыканий на землю	Нет
	релейный выход	Да
	потребляемая полная мощность	9,5 VA
	потребляемая активная мощность	4,5 W
	напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение	300 V
	выдерживаемое импульсное напряжение расчетное значение	4 000 V
	ударопрочность согласно МЭК 60068-2-27	15 г / 11 мсек
	вибропрочность согласно МЭК 60068-2-6	1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г
	частота коммутации макс.	360 1/y
	коммутационная способность по току замыкающих контактов релейных выходов при AC-15
	при 24 В	3 A
	при 120 В	3 A
	при 240 В	1,5 A
	коммутационная способность по току замыкающих контактов релейных выходов при DC-13
	при 24 В	4 A
	при 60 В	0,55 A
	при 125 В	0,22 A
	при 250 В	0,11 A
	коммутационная способность по току размыкающих цепей реле при AC-15
	при 24 В	3 A
	при 120 В	3 A
	при 240 В	1,5 A
	коммутационная способность по току размыкающих цепей реле при DC-13
	при 24 В	4 A
	при 60 В	0,55 A
	при 125 В	0,22 A
	при 250 В	0,11 A
	механический ресурс (циклов) типичный	10 000 000
	электрический ресурс (циклов) типичный	100 000
	время автономной работы при отказе сети	200 ms
	время повторной готовности
	после отказа сети типичный	8 s
	после размыкания цепей безопасности типичный	250 ms
	время включения при автоматическом пуске
	типичный	50 ms
	макс.	100 ms
	при постоянном токе макс.	100 ms
	при переменном токе макс.	100 ms
	после отказа сети типичный	8 000 ms
	после отказа сети макс.	8 200 ms
	время задержки отпускания после размыкания цепей безопасности типичный	50 ms
	время задержки отпускания при отказе сети
	типичный	220 ms
	макс.	320 ms
	справочный идентификатор согласно МЭК 81346-2:2009	F
	справочный идентификатор согласно МЭК 81346-2:2019	F
	тип входной характеристики	Type 2 in accordance with EN 61131-2
	Директива RoHS (день/месяц/год)	05/01/2012
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol CAS-No. 79-94-7 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
	Масса нетто ME	0,354 kg
Электромагнитная совместимость	излучение электромагнитных помех согласно МЭК 60947-1	класс A
	устойчивость к электромагнитным помехам согласно МЭК 60947-1	соответствует классу резкости 3
	наведение кондуктивных помех
	вследствие импульса согласно МЭК 61000-4-4	2 кВ подключение к сети / 1 кВ подключение линии управления
	вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5	2 kV
	вследствие линейного перенапряжения согласно МЭК 61000-4-5	1 кВ
	вследствие высокочастотного облучения согласно МЭК 61000-4-6	10 B
	наведение полевых помех согласно МЭК 61000-4-3	10 В/m
	электростатический разряд согласно МЭК 61000-4-2	контактный разряд 6 кВ / воздушный разряд 8 кВ
	излучение высокочастотных кондуктивных помех согласно CISPR11	соответствует пределу чувствительности A
	излучение высокочастотных полевых помех согласно CISPR11	соответствует пределу чувствительности A
Входы/ Выходы	функция изделия
	параметризуемые входы	Да
	параметризуемые выходы	Да
	число входов	5
	исполнение входа
	каскадный вход/ оперативная коммутация	Да
	вход обратной связи	Да
	пусковой вход	Да
	длительность импульса
	на входе датчика мин.	30 ms
	на входе кнопки ВКЛ. мин.	0,2 s
	каскадного входа мин.	0,2 s
	число цифровых входов	0
	с общим опорным потенциалом	4
	исполнение цифровых входов
	тип 1 согласно МЭК 61131	Нет
	тип 2 согласно МЭК 61131	Да
	число аналоговых входов	0
	число входов датчиков
	1- или 2-канальный	1
	2-канальный	1
	число выходов	2
	число полупроводниковых выходов	0
	число выходов как контактный коммутационный элемент
		2
	как замыкающий контакт противоаварийный с мгновенным срабатыванием	2
	число аналоговых выходов	0
	коммутационная характеристика	моностабильный
	характеристика контактов релейных выходов	Помехоустойчивые замыкающие контакты
	длина кабеля для цифровых сигналов макс.	1 500 m
Продуктивная функция	пригодность к использованию
	контроль позиционных выключателей	Да
	контроль цепей аварийного отключения	Да
	контроль клапанов	Нет
	контроль оптоэлектронных защитных устройств	Да
	контроль тактильных датчиков	Нет
	контроль магнитных выключателей	Да
	контроль бесконтактных выключателей	Нет
	защитный выключатель	Да
	противоаварийные электрические цепи	Да

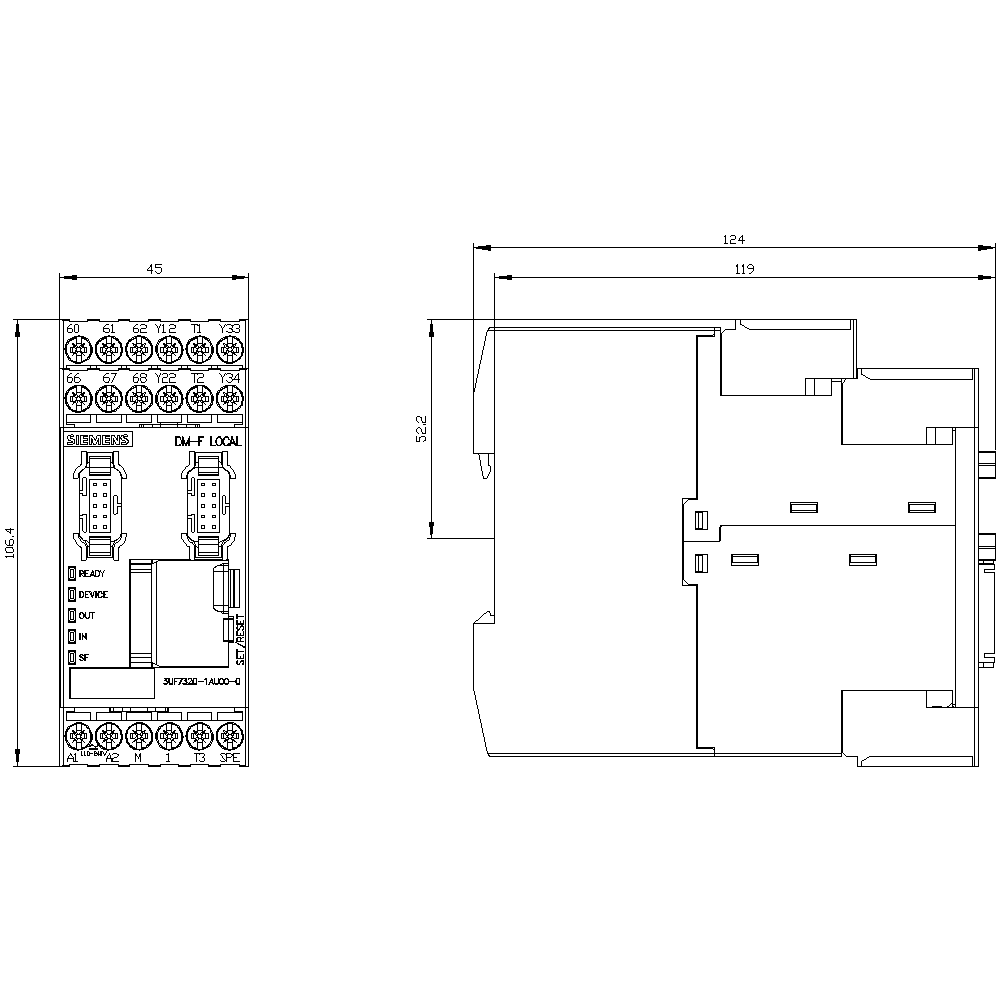

Монтаж/ крепление/ размеры	монтажное положение	любой
	вид креплений	Винтовое и защёлкивающееся крепление
	высота	106 mm
	ширина	45 mm
	глубина	124 mm
	необходимое расстояние
	вверху	40 mm
	внизу	40 mm
	слева	0 mm
	справа	0 mm
Подсоединения/ клеммы	компонент изделия съемная клемма для цепи вспомогательного и оперативного тока	Да
	исполнение электрического соединения для цепи вспомогательного и оперативного тока	винтовой зажим
	вид подключаемых сечений проводов
	однопроводной	1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²)
	тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
	для проводов американского калибра (AWG) однопроводной	1x (20 ... 12), 2x (20 ... 14)
	для проводов американского калибра (AWG) многопроводной	1x (20 ... 14), 2x (20 ... 16)
	момент затяжки при винтовом зажиме	0,8 ... 1,2 N·m
	момент затяжки (фунтов/дюйм) при винтовом зажиме	7 ... 10,3 lbf·in
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря
	1 макс.	2 000 m
	2 макс.	3 000 m; Макс. +50°C (без безопасного разделения)
	3 макс.	4 000 m; макс. +40 °C (без безопасного разделения)
	окружающая температура
	при эксплуатации	-25 ... +60 °C
	при хранении	-40 ... +80 °C
	при транспортировке	-40 ... +80 °C
	экологическая категория
	при эксплуатации согласно МЭК 60721	3K6 (без образования льда, без конденсации, относительная влажность воздуха 10 ... 95%), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	при хранении согласно МЭК 60721	1K6 (без конденсации, относительная влажность воздуха 10 ... 95%), 1C2 (без соляного тумана), 1S2 (песок не должен попадать в устройства), 1M4
	при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2
	относительная атмосферная влажность при эксплуатации	5 ... 95 %
	нагрузочная способность контакта вспомогательных контактов согласно UL	B300 / R300
защита от коротких замыканий	исполнение плавкой вставки предохранителя для защиты размыкающих цепей реле от коротких замыканий требуется	gL/gG: 4 A
Безопасность	безопасное состояние	Безопасный выход отключен
	интервал диагностического тестирования с помощью внутренней функции тестирования макс.	28 800 s
	категория останова согласно МЭК 60204-1	0
	частота отказов [FIT] при частоте обнаруживаемых опасных отказов (λdd)	879 FIT
	частота отказов [FIT] при частоте необнаруживаемых опасных отказов (λdu)	7 FIT
	средний охват диагностикой (DCavg)
	при одноканальной обработке показаний датчиков	90 %
	при 2-канальной обработке показаний датчиков	99 %
	уровень полноты безопасности (SIL)
	при одноканальной обработке показаний датчиков согласно МЭК 62061	1
	при 2-канальной обработке показаний датчиков согласно МЭК 62061	3
	ISO 13849
	уровень эффективности защиты (PL)
	при одноканальной обработке показаний датчиков согласно ISO 13849-1	d
	при 2-канальной обработке показаний датчиков согласно ISO 13849-1	e
	категория
	при одноканальной обработке показаний датчиков согласно ISO 13849-1	2
	при 2-канальной обработке показаний датчиков согласно ISO 13849-1	4
	IEC 61508
	уровень полноты безопасности (SIL)
	при одноканальной обработке показаний датчиков согласно МЭК 61508	1
	при 2-канальной обработке показаний датчиков согласно МЭК 61508	3
	тип защитного устройства согласно МЭК 61508-2	тип B
	PFDavg при низкой приоритетности запроса
	при одноканальной обработке показаний датчиков согласно МЭК 61508	0,00065
	при 2-канальной обработке показаний датчиков согласно МЭК 61508	2E-5
	доля безопасных отказов (SFF)	99 %
	отказоустойчивость аппаратных средств (HFT)
	при одноканальной обработке показаний датчиков согласно МЭК 61508	0
	при 2-канальной обработке показаний датчиков согласно МЭК 61508	1
	значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508	20 a
	Электрическая безопасность
	защита от прикосновения к токоведущим частям	с защитой пальцев рук
ATEX	сертификат соответствия согласно производственной директиве ATEX 2014/34/EU	BVS 06 ATEX F001
ATEX	группа взрывозащищенных устройств и категория взрывозащиты согласно производственной директиве ATEX 2014/34/EU	II (2) G, II (2 ) D, I (M2)
Разделение потенциала	(электрически) безопасное разъединение согласно МЭК 60947-1	Все силовые контуры в SIMOCODE надежно отделены друг от друга, то есть рассчитаны с удвоенными путями тока утечки и воздушными зазорами. ВНИМАНИЕ: Соблюдать информацию в отчете о проверке № 2668 «Надежное разделение».
Разделение потенциала	исполнение гальванической развязки	Безопасное разделение согласно IEC 60947-1 для всех электрических цепей, высотой монтажа до 2000 м
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	AC/DC
	оперативное напряжение питания при переменном токе
	при 50 Гц расчетное значение	110 ... 240 V
	при 60 Гц расчетное значение	110 ... 240 V
	частота оперативного напряжения питания 1	50 ... 60 Hz
	частота оперативного напряжения питания
	1 расчетное значение	50 Hz
	2 расчетное значение	60 Hz
	оперативное напряжение питания при постоянном токе расчетное значение	110 ... 240 V
	коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
	исходное значение	0,85
	конечное значение	1,1
	коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
	исходное значение	0,85
	конечное значение	1,1
	коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
	исходное значение	0,85
	конечное значение	1,1
	пик тока включения
	при 240 В	24 A
	длительность пика тока включения
	при 240 В	0,5 ms
