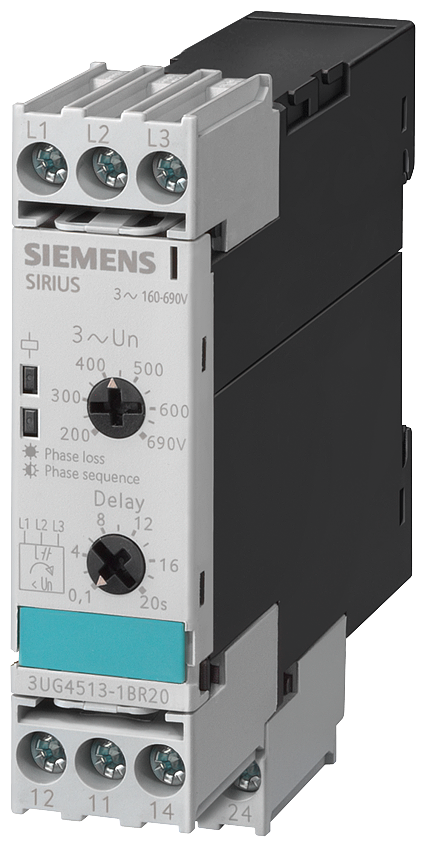

Описание 3UG4513-1BR20
| Общие технические данные | функция изделия | реле контроля фазы |
|---|---|---|
| исполнение индикатора светодиод | Да | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 | ||
| при степени загрязнения 3 расчетное значение | 690 V | |
| степень загрязнения | 3 | |
| тип напряжения | ||
| для контроля | Переменный ток | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| ударопрочность согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |
| вибропрочность согласно МЭК 60068-2-6 | 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |
| тепловой ток контактного коммутационного элемента макс. | 5 A | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| относительная воспроизводимость | 1 % | |
| Директива RoHS (день/месяц/год) | 05/01/2012 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 | |
| Масса нетто ME | 0,144 kg | |
| Продуктивная функция | функция изделия | |
| обнаружение мин. напряжения | Да | |
| обнаружение макс. напряжения | Нет | |
| определение чередования фаз | Да | |
| обнаружение потери фазы | Да | |
| обнаружение асимметрии | Да | |
| обнаружение макс. тока, 1 фаза | Нет | |
| обнаружение макс. напряжения, 3 фаза | Нет | |
| обнаружение мин. тока 1, фаза | Нет | |
| обнаружение мин. напряжения, 3 фазы | Да | |
| определение диапазона напряжения, 3 фаза | Нет | |
| принцип рабочего/ замкнутого тока, регулируемый | Нет | |
| автоматический сброс | Да | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Переменный ток |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 1 | |
| конечное значение | 1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 1 | |
| конечное значение | 1 | |
| Интерфейсы | исполнение интерфейса Bluetooth | Нет |
| Измерительная цепь | время реакции макс. | 450 ms |
| Точность | относительная точность измерений | 5 % |
| Вспомогательный контур | число размыкающих контактов с задержкой срабатывания | 0 |
| число замыкающих контактов с задержкой срабатывания | 0 | |
| число переключающих контактов | ||
| для вспомогательных контактов | 2 | |
| с задержкой срабатывания | 2 | |
| частота коммутации с контактором 3RT2 макс. | 5 000 1/h | |
| Цепь главного тока | число полюсов для главной цепи | 3 |
| допустимый ток длительной нагрузки выходного реле при AC-15 | ||
| при 250 В при 50/60 Гц | 3 A | |
| при 400 В при 50/60 Гц | 3 A | |
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||
| при 24 В | 1 A | |
| при 125 В | 0,2 A | |
| при 250 В | 0,1 A | |
| рабочий ток при 17 В мин. | 5 mA | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 4 A | |
| Электромагнитная совместимость | наведение кондуктивных помех | |
| вследствие импульса согласно МЭК 61000-4-4 | 2 kV | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Разделение потенциала | гальваническая развязка | |
| между входом и выходом | Да | |
| между выходами | Да | |
| между источником питания и прочими цепями | Да | |
| Безопасность | функция изделия пригодно для функции безопасности | Нет |
| Электрическая безопасность | ||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | винтовой зажим | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 – 4,0 мм²), 2 x (0,5 – 2,5 мм²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 2x (20 ... 14) | |
| для проводов американского калибра (AWG) многопроводной | 2x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,5 ... 4 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 2,5 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 14 | |
| многопроводной | 20 ... 14 | |
| момент затяжки при винтовом зажиме | 0,8 ... 1,2 N·m | |

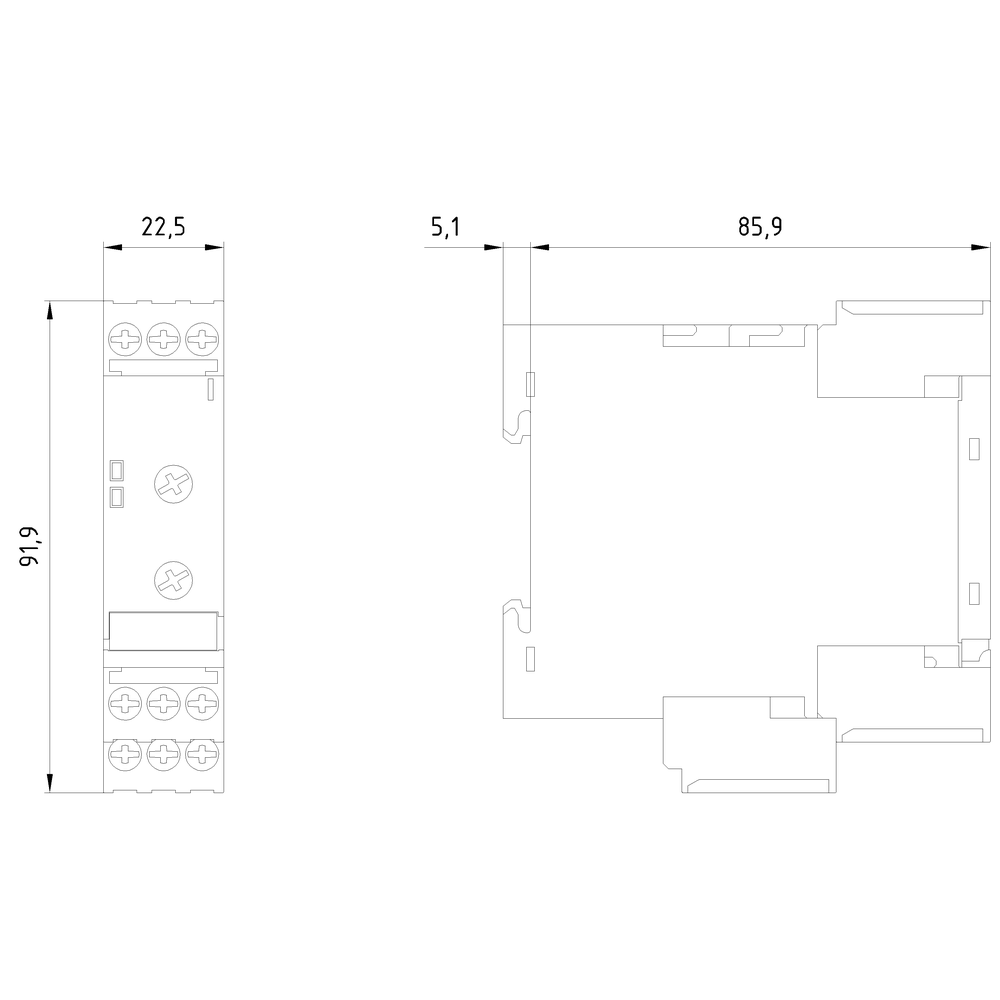

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | крепление с защелкой | |
| высота | 92 mm | |
| ширина | 22,5 mm | |
| глубина | 91 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 3.51 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе сбыта | 0.0276 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 13.7 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -1.12 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 16.1 kg | |
