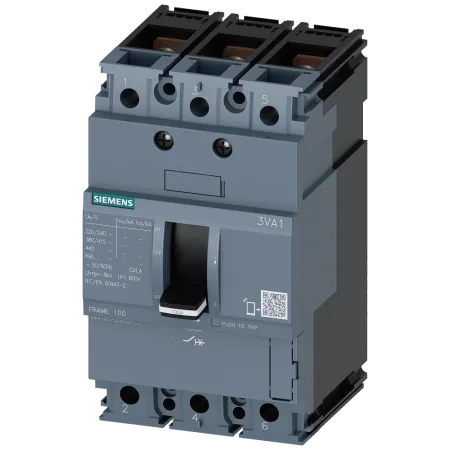

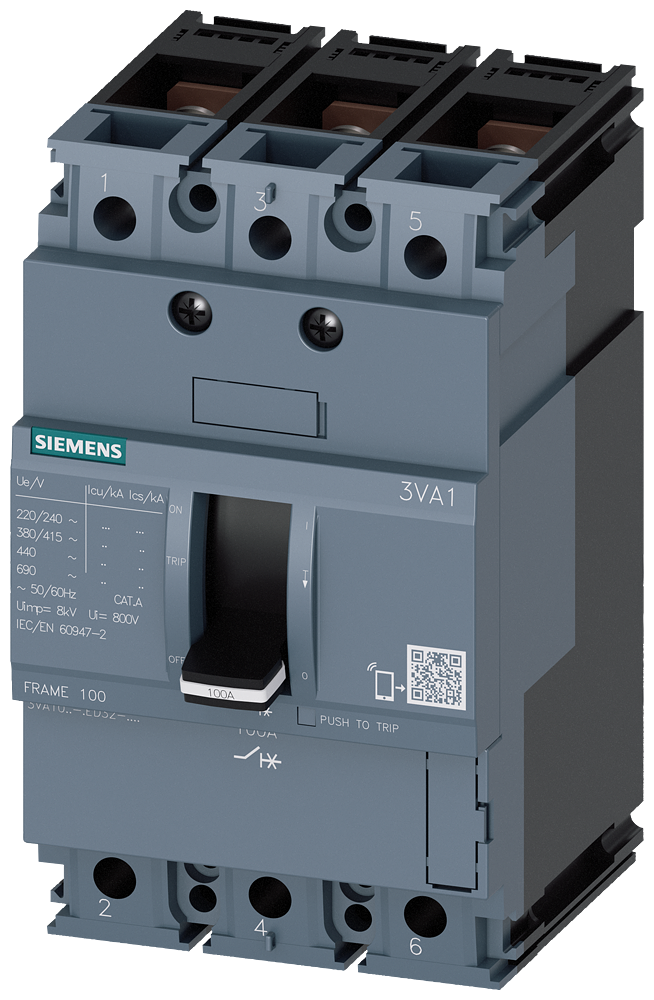

Описание 3VA1040-4ED32-0AA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Компактный силовой выключатель | |
| исполнение изделия | Защита установки | |
| исполнение расцепителя макс. тока | TM210 | |
| функция защиты расцепителя макс. тока | LI | |
| число полюсов | 3 | |
| Общие технические данные | напряжение развязки / расчетное значение | 800 V |
| рабочее напряжение / при постоянном токе / расчетное значение | 500 V | |
| рабочее напряжение / при переменном токе / расчетное значение | 690 V | |
| мощность потерь [Вт] / макс. | 10,8 W | |
| мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс | 3,6 W | |
| механический ресурс (циклов) / типичный | 20 000 | |
| электрический ресурс (циклов) / при AC-1 / при 380/415 В | 9 000 | |
| электрический ресурс (циклов) / при AC-1 / при 690 В | 6 300 | |
| характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузки | Нет | |
| исполнение контроля замыканий на землю | Без | |
| функция изделия | ||
| функция связи | Нет | |
| прочие измерительные функции | Нет | |
| Масса нетто ME | 915 g | |
| электричество | рабочий ток | |
| при 40 °C | 40 A | |
| при 45 °C | 40 A | |
| при 50 °C | 40 A | |
| при 55 °C | 39 A | |
| при 60 °C | 39 A | |
| при 65 °C | 38 A | |
| при 70 °C | 37 A | |
| Коммутационная способность IEC 60947 | класс коммутационной способности автоматического выключателя | S |
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||
| при 240 В | 55 kA | |
| при 415 В | 36 kA | |
| при 440 В | 25 kA | |
| при 500 В | 7 kA | |
| при 690 В | 7 kA | |
| ном. рабочая отключающая способность при коротком замыкании (Ics) | ||
| при 240 В | 55 kA | |
| при 415 В | 36 kA | |
| при 440 В | 25 kA | |
| при 500 В | 5 kA | |
| при 690 В | 5 kA | |
| включающая способность при коротком замыкании (Icm) | ||
| при 240 В | 121 kA | |
| при 415 В | 75,5 kA | |
| при 440 В | 52,5 kA | |
| при 500 В | 11,9 kA | |
| при 690 В | 11,9 kA | |
| исполнение защиты от коротких замыканий | значения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка" | |
| Настраиваемые параметры | характеристика изделия / при расцеплении типа L / включаемый/ выключаемый | Нет |
| регулируемый порог срабатывания тока уставки (Ir) / расцепителя типа L / при характеристике I2t | ||
| мин. | 40 A | |
| макс. | 40 A | |
| регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при характеристике I2t | ||
| мин. | 1 s | |
| макс. | 1 s | |
| регулируемый порог срабатывания тока уставки (Ii) / при расцеплении типа I | ||
| мин. | 400 A | |
| макс. | 400 A | |
| регулируемый ток уставки (InN) / при расцеплении типа N | ||
| мин. | 0 A | |
| макс. | 0 A | |
| функция изделия / защита от замыканий на землю | Нет | |
| Механическая конструкция | компонент изделия | |
| расцепитель мин. напряжения | Нет | |
| расцепитель напряжения | Нет | |
| сигнализатор срабатывания | Нет | |

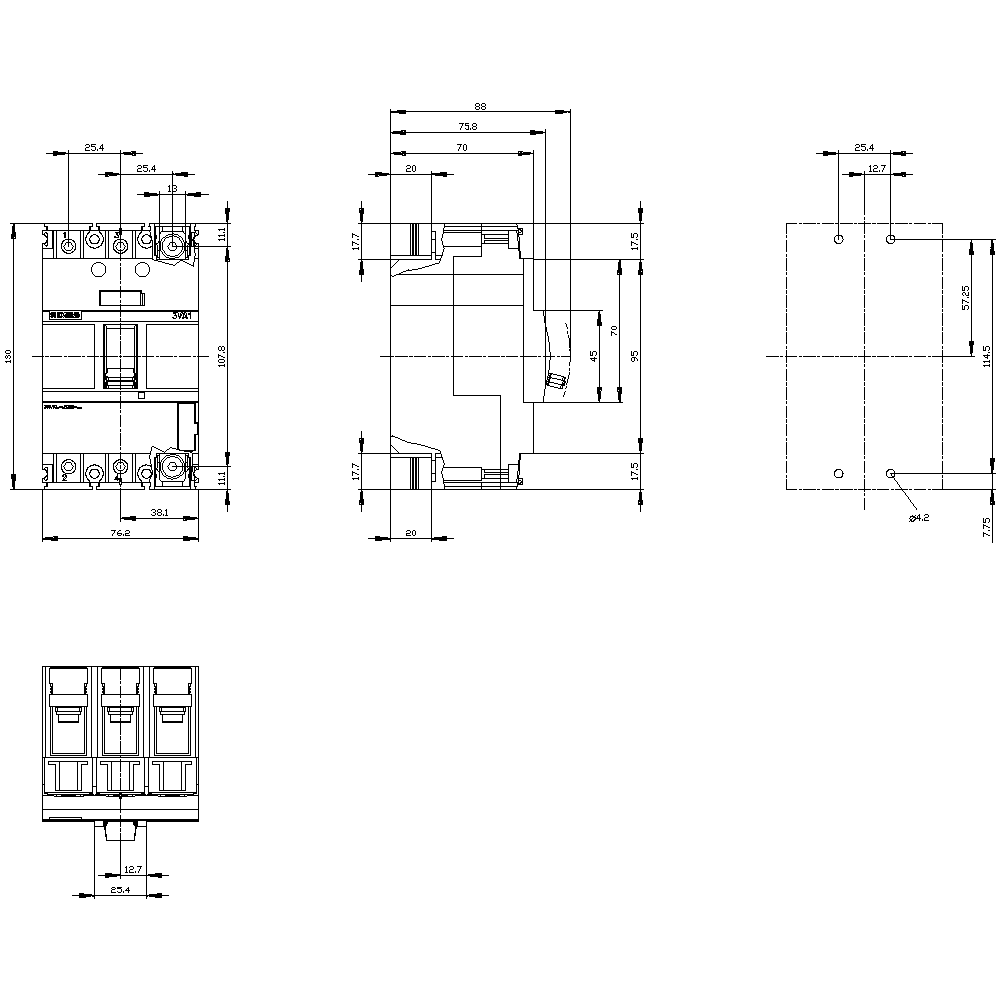

| высота [дюймов] | 5,12 in | |
| высота | 130 mm | |
| ширина [дюймов] | 3 in | |
| ширина | 76,2 mm | |
| глубина [дюймов] | 2,76 in | |
| глубина | 70 mm | |
| связи | расположение электрического соединения / для главной цепи | Фронтальное подключение |
| исполнение электрического соединения / для главной цепи | двусторонний винтовой плоский контакт | |
| вид подключаемых сечений проводов / для подключения плоской шины / мин. | 12 x 1 mm | |
| вид подключаемых сечений проводов / для подключения плоской шины / макс. | 17 x 6,5 mm | |
| исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5) | Серебро | |
| исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6) | банка | |
| Вспомогательный контур | число переключающих контактов / для вспомогательных контактов | 0 |
| Aксессуары | дополнение изделия / опциональный / электропривод | Нет |
| условия окружающей среды | степень защиты IP / с лицевой стороны | IP40 |
| окружающая температура | ||
| при эксплуатации / мин. | -25 °C | |
| при эксплуатации / макс. | 70 °C | |
| при хранении / мин. | -40 °C | |
| при хранении / макс. | 80 °C | |
| Environmental footprint | экологический сертификат изделия(EPD) | Да |
| потенциал парникового эффекта [CO2 eq] / всего | 190 kg | |
| потенциал парникового эффекта [CO2 eq] / в процессе производства | 4,67 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 186 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0,826 kg | |
| справочный идентификатор / согласно МЭК 81346-2:2009 | Q |
