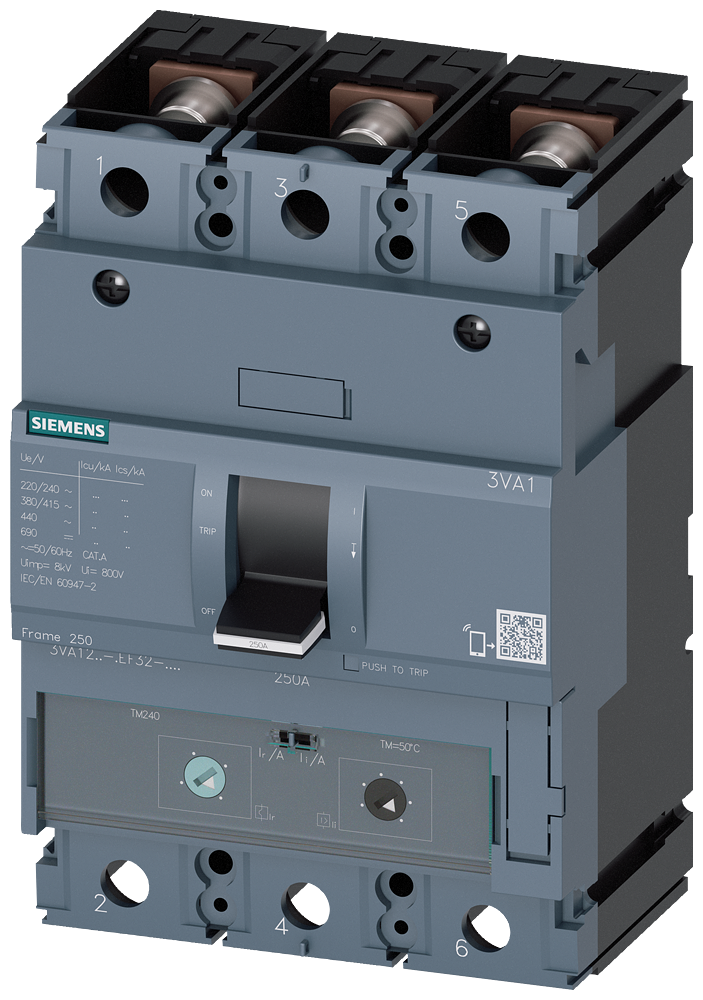

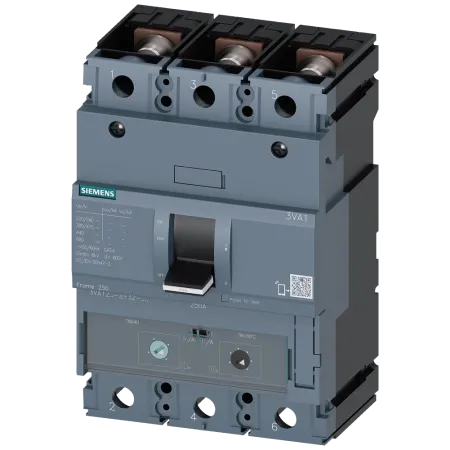

3VA1220-5EF32-0AA0 Siemens - Выключатель в литом корпусе 3va1 IEC типоразмер 250 класс откл. способности
₸422 667
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 3VA1220-5EF32-0AA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Компактный силовой выключатель | |
| исполнение изделия | Защита установки | |
| исполнение расцепителя макс. тока | TM240 | |
| функция защиты расцепителя макс. тока | LI | |
| число полюсов | 3 | |
| Общие технические данные | напряжение развязки / расчетное значение | 800 V |
| рабочее напряжение / при постоянном токе / расчетное значение | 500 V | |
| рабочее напряжение / при переменном токе / расчетное значение | 690 V | |
| мощность потерь [Вт] / макс. | 42 W | |
| мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс | 14 W | |
| механический ресурс (циклов) / типичный | 20 000 | |
| электрический ресурс (циклов) / при AC-1 / при 380/415 В | 8 000 | |
| электрический ресурс (циклов) / при AC-1 / при 690 В | 5 400 | |
| характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузки | Нет | |
| исполнение контроля замыканий на землю | Без | |
| функция изделия | ||
| функция связи | Нет | |
| прочие измерительные функции | Нет | |
| Масса нетто ME | 1,581 kg | |
| электричество | рабочий ток | |
| при 40 °C | 200 A | |
| при 45 °C | 200 A | |
| при 50 °C | 200 A | |
| при 55 °C | 194 A | |
| при 60 °C | 188 A | |
| при 65 °C | 182 A | |
| при 70 °C | 176 A | |
| Коммутационная способность IEC 60947 | класс коммутационной способности автоматического выключателя | M |
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 36 kA | |
| при 500 В | 15 kA | |
| при 690 В | 10 kA | |
| ном. рабочая отключающая способность при коротком замыкании (Ics) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 36 kA | |
| при 500 В | 10 kA | |
| при 690 В | 5 kA | |
| включающая способность при коротком замыкании (Icm) | ||
| при 240 В | 187 kA | |
| при 415 В | 121 kA | |
| при 440 В | 75,5 kA | |
| при 500 В | 30 kA | |
| при 690 В | 17 kA | |
| исполнение защиты от коротких замыканий | значения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка" | |
| Настраиваемые параметры | характеристика изделия / при расцеплении типа L / включаемый/ выключаемый | Нет |
| регулируемый порог срабатывания тока уставки (Ir) / расцепителя типа L / при характеристике I2t | ||
| мин. | 140 A | |
| макс. | 200 A | |
| регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при характеристике I2t | ||
| мин. | 1 s | |
| макс. | 1 s | |
| регулируемый порог срабатывания тока уставки (Ii) / при расцеплении типа I | ||
| мин. | 1 000 A | |
| макс. | 2 000 A | |
| регулируемый ток уставки (InN) / при расцеплении типа N | ||
| мин. | 0 A | |
| макс. | 0 A | |
| функция изделия / защита от замыканий на землю | Нет | |
| Механическая конструкция | компонент изделия | |
| расцепитель мин. напряжения | Нет | |
| расцепитель напряжения | Нет | |
| сигнализатор срабатывания | Нет | |

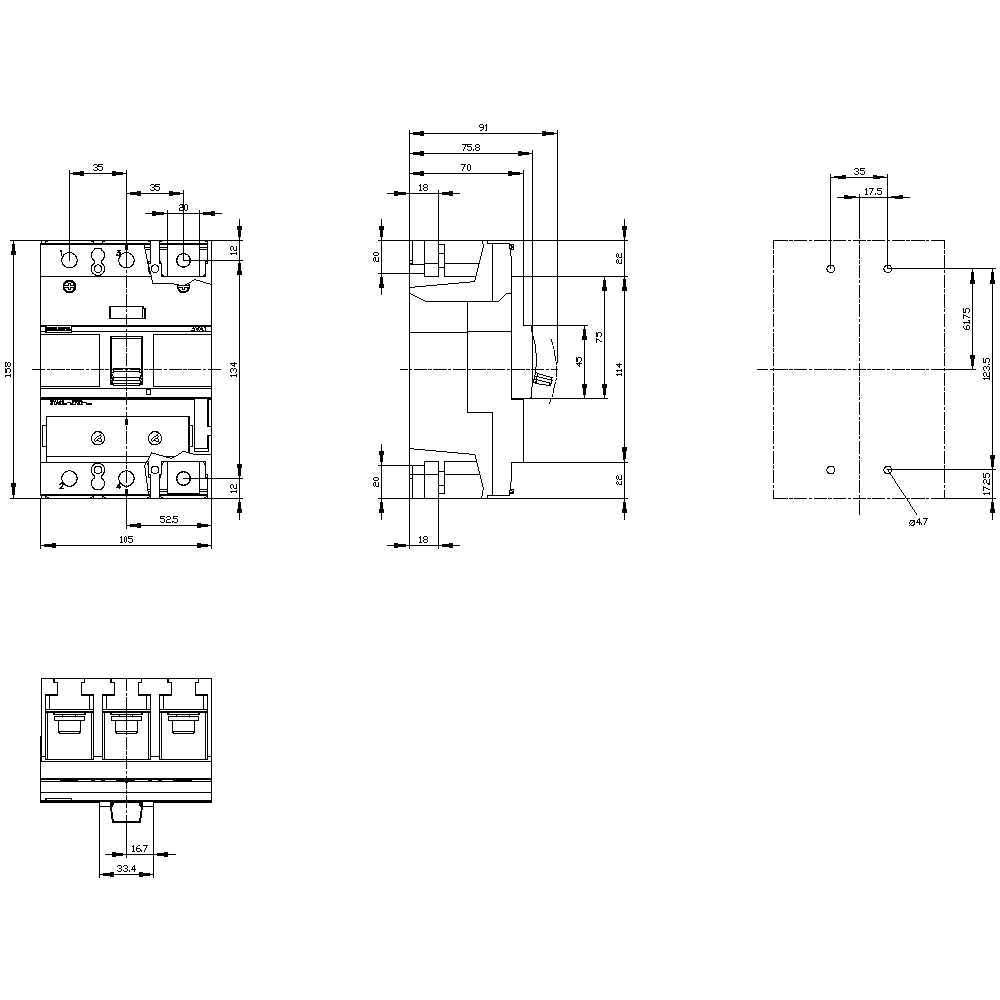

| высота [дюймов] | 6,22 in | |
| высота | 158 mm | |
| ширина [дюймов] | 4,13 in | |
| ширина | 105 mm | |
| глубина [дюймов] | 2,76 in | |
| глубина | 70 mm | |
| связи | расположение электрического соединения / для главной цепи | Фронтальное подключение |
| исполнение электрического соединения / для главной цепи | двусторонний винтовой плоский контакт | |
| вид подключаемых сечений проводов / для подключения плоской шины / мин. | 13 x 1 mm | |
| вид подключаемых сечений проводов / для подключения плоской шины / макс. | 25 x 8 mm | |
| исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5) | Серебро | |
| исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6) | Серебро | |
| Вспомогательный контур | число переключающих контактов / для вспомогательных контактов | 0 |
| Aксессуары | дополнение изделия / опциональный / электропривод | Да |
| условия окружающей среды | степень защиты IP / с лицевой стороны | IP40 |
| окружающая температура | ||
| при эксплуатации / мин. | -25 °C | |
| при эксплуатации / макс. | 70 °C | |
| при хранении / мин. | -40 °C | |
| при хранении / макс. | 80 °C | |
| Environmental footprint | потенциал парникового эффекта [CO2 eq] / всего | 285,47 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе производства | 6,87 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 279 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0,78 kg | |
| справочный идентификатор / согласно МЭК 81346-2:2009 | Q |
