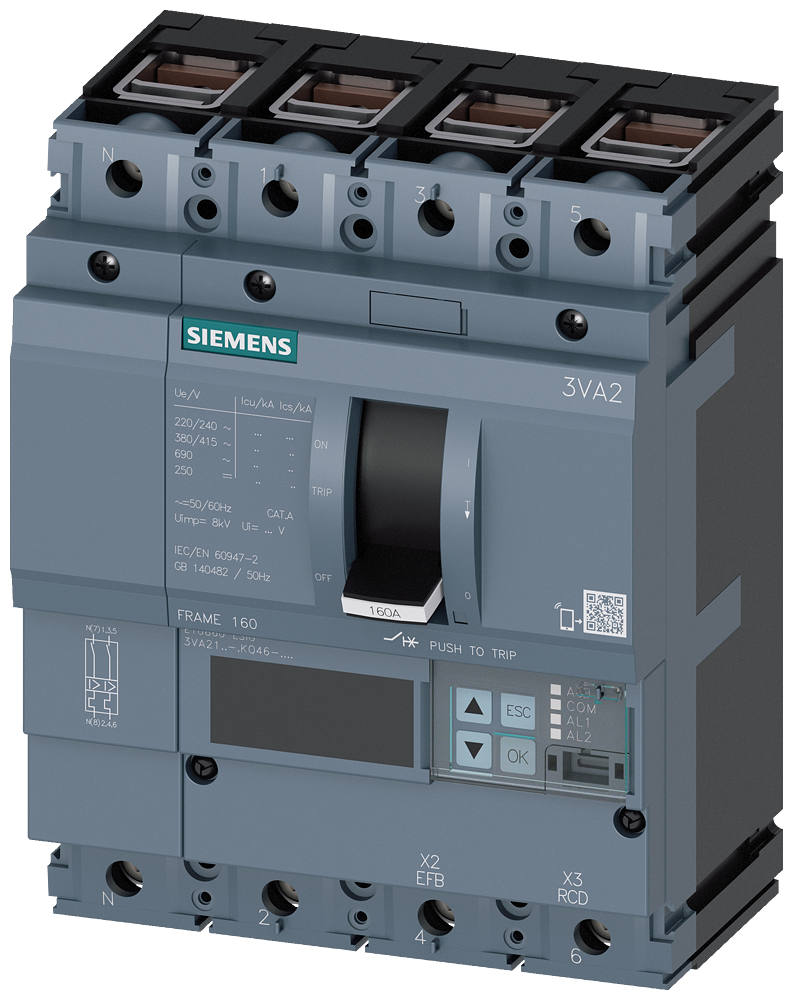

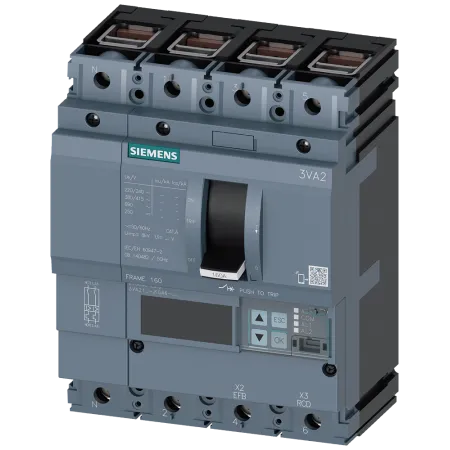

Описание 3VA2116-5KQ46-0AA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Компактный силовой выключатель | |
| исполнение изделия | Защита установки | |
| исполнение расцепителя макс. тока | ETU860 | |
| функция защиты расцепителя макс. тока | LSIG | |
| число полюсов | 4 | |
| Общие технические данные | напряжение развязки / расчетное значение | 800 V |
| рабочее напряжение / при переменном токе / расчетное значение | 690 V | |
| мощность потерь [Вт] / макс. | 25,5 W | |
| мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс | 8,5 W | |
| механический ресурс (циклов) / типичный | 25 000 | |
| электрический ресурс (циклов) / при AC-1 / при 380/415 В | 14 000 | |
| электрический ресурс (циклов) / при AC-1 / при 690 В | 9 800 | |
| характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузки | Нет | |
| исполнение контроля замыканий на землю | Образование суммарного тока L + N - проводник | |
| функция изделия | ||
| функция связи | Да | |
| прочие измерительные функции | Да | |
| Масса нетто ME | 2,927 kg | |
| электричество | рабочий ток | |
| при 40 °C | 160 A | |
| при 45 °C | 160 A | |
| при 50 °C | 160 A | |
| при 55 °C | 160 A | |
| при 60 °C | 160 A | |
| при 65 °C | 160 A | |
| при 70 °C | 160 A | |
| Коммутационная способность IEC 60947 | класс коммутационной способности автоматического выключателя | M |
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 55 kA | |
| при 500 В | 36 kA | |
| при 690 В | 3 kA | |
| ном. рабочая отключающая способность при коротком замыкании (Ics) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 55 kA | |
| при 500 В | 36 kA | |
| при 690 В | 2,5 kA | |
| включающая способность при коротком замыкании (Icm) | ||
| при 240 В | 187 kA | |
| при 415 В | 121 kA | |
| при 440 В | 121 kA | |
| при 500 В | 75,5 kA | |
| при 690 В | 3,7 kA | |
| Настраиваемые параметры | характеристика изделия / при расцеплении типа L / включаемый/ выключаемый | Нет |
| регулируемый порог срабатывания тока уставки (Ir) / расцепителя типа L / при характеристике I2t | ||
| мин. | 64 A | |
| макс. | 160 A | |
| регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при характеристике I2t | ||
| мин. | 0,5 s | |
| макс. | 20 s | |
| регулируемый порог срабатывания тока уставки (Isd) / расцепителя типа S / при характеристике I0t | ||
| мин. | 96 A | |
| макс. | 1 600 A | |
| регулируемый порог срабатывания тока уставки (Isd) / расцепителя типа S / при характеристике I2t | ||
| мин. | 96 A | |
| макс. | 1 600 A | |
| регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при характеристике I0t | ||
| мин. | 0,05 s | |
| макс. | 0,5 s | |
| регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при характеристике I2t | ||
| мин. | 0,05 s | |
| макс. | 0,5 s | |
| регулируемый порог срабатывания тока уставки (Ii) / при расцеплении типа I | ||
| мин. | 240 A | |
| макс. | 1 600 A | |
| регулируемый порог срабатывания по току / при расцеплении типа G / при стандартной характеристике | ||
| исходное значение | 32 A | |
| конечное значение | 160 A | |
| регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при характеристике I0t | ||
| мин. | 0,05 s | |
| макс. | 0,8 s | |
| регулируемый порог срабатывания тока уставки (Ig) / при расцеплении типа G / при характеристике I2t | ||
| мин. | 32 A | |
| макс. | 160 A | |
| регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при характеристике I2t | ||
| мин. | 0,05 s | |
| макс. | 0,8 s | |
| регулируемый ток уставки (InN) / при расцеплении типа N | ||
| мин. | 32 A | |
| макс. | 160 A | |
| исполнение защиты нейтрального провода | регулируем., ВЫКЛ.; 20–100% | |
| функция изделия / защита от замыканий на землю | Да | |
| Механическая конструкция | компонент изделия | |
| расцепитель мин. напряжения | Нет | |
| расцепитель напряжения | Нет | |
| сигнализатор срабатывания | Нет | |

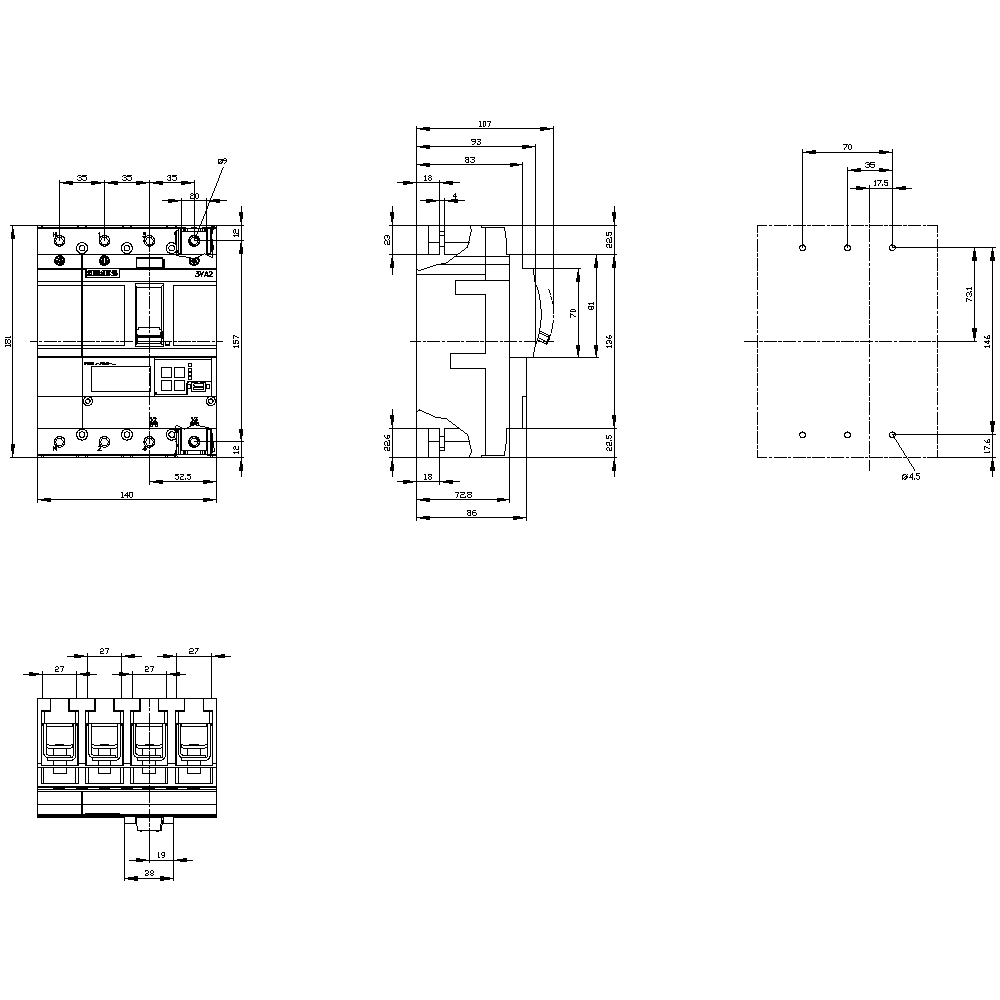

| высота [дюймов] | 7,13 in | |
| высота | 181 mm | |
| ширина [дюймов] | 5,51 in | |
| вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной | 1 x (25 - 185 mm²) | |
| ширина | 140 mm | |
| глубина [дюймов] | 3,39 in | |
| глубина | 86 mm | |
| связи | расположение электрического соединения / для главной цепи | Фронтальное подключение |
| исполнение электрического соединения / для главной цепи | с обеих сторон рамочные клеммы | |
| исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5) | олово | |
| исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6) | олово | |
| Вспомогательный контур | число переключающих контактов / для вспомогательных контактов | 0 |
| Aксессуары | дополнение изделия / опциональный / электропривод | Да |
| условия окружающей среды | степень защиты IP / с лицевой стороны | IP40 |
| окружающая температура | ||
| при эксплуатации / мин. | -25 °C | |
| при эксплуатации / макс. | 70 °C | |
| при хранении / мин. | -40 °C | |
| при хранении / макс. | 80 °C | |
| Environmental footprint | потенциал парникового эффекта [CO2 eq] / всего | 61,814 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе производства | 14,6 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 48,9 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -2,2 kg | |
| экологический профиль Siemens (SEP) | Siemens EcoTech | |
| справочный идентификатор / согласно МЭК 81346-2:2009 | Q |
