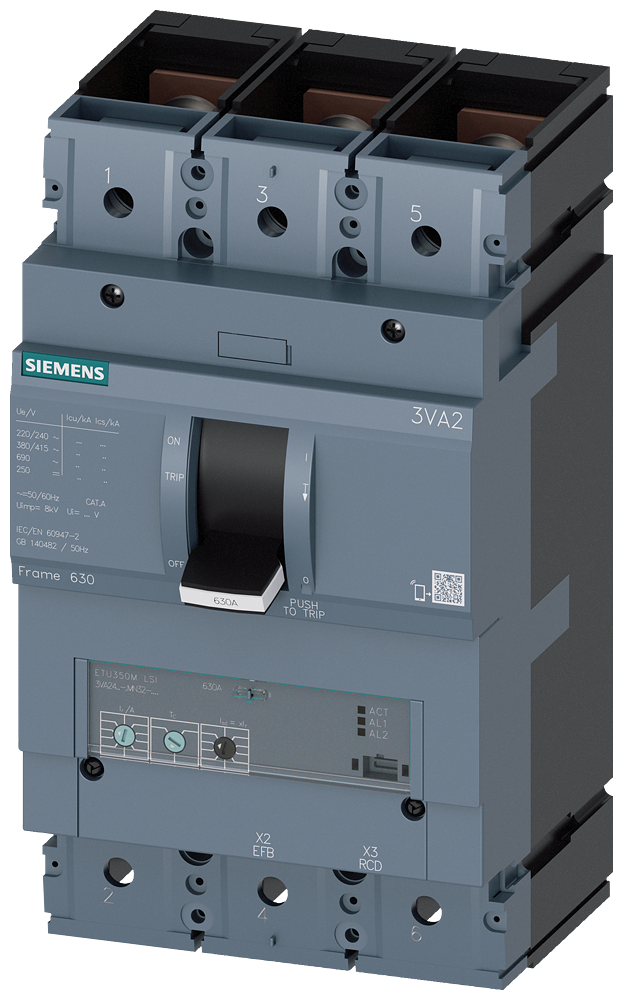

3VA2440-5MN32-0AA0 Siemens - Автоматический выключатель 3VA2 IEC типоразмер 630 класс коммутационной
₸1 106 282
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 3VA2440-5MN32-0AA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Компактный силовой выключатель | |
| исполнение изделия | Защита двигателя | |
| исполнение расцепителя макс. тока | ETU350M | |
| функция защиты расцепителя макс. тока | LSI | |
| число полюсов | 3 | |
| Общие технические данные | напряжение развязки / расчетное значение | 800 V |
| рабочее напряжение / при переменном токе / расчетное значение | 690 V | |
| рабочая мощность / при AC-3 / при 400 В | 160 000 W | |
| рабочая мощность / при AC-3 / при 230 В | 90 000 W | |
| мощность потерь [Вт] / макс. | 63,5 W | |
| мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс | 21,17 W | |
| механический ресурс (циклов) / типичный | 20 000 | |
| электрический ресурс (циклов) / при AC-1 / при 380/415 В | 5 000 | |
| электрический ресурс (циклов) / при AC-1 / при 690 В | 3 500 | |
| электрический ресурс (циклов) / при AC-3 / при 380/415 В | 3 000 | |
| характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузки | Нет | |
| исполнение контроля замыканий на землю | Без | |
| функция изделия | ||
| функция связи | Нет | |
| обнаружение потери фазы | Да | |
| прочие измерительные функции | Нет | |
| Масса нетто ME | 4,93 kg | |
| электричество | кратковременно выдерживаемый ток (Icw) / длительностью не более 1 с | 5 kA |
| рабочий ток | ||
| при 40 °C | 400 A | |
| при 45 °C | 400 A | |
| при 50 °C | 400 A | |
| при 55 °C | 400 A | |
| при 60 °C | 400 A | |
| при 65 °C | 400 A | |
| при 70 °C | 400 A | |
| Коммутационная способность IEC 60947 | класс коммутационной способности автоматического выключателя | M |
| ном. предельная отключающая способность при коротком замыкании (Icu) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 55 kA | |
| при 500 В | 36 kA | |
| при 690 В | 6 kA | |
| ном. рабочая отключающая способность при коротком замыкании (Ics) | ||
| при 240 В | 85 kA | |
| при 415 В | 55 kA | |
| при 440 В | 55 kA | |
| при 500 В | 36 kA | |
| при 690 В | 6 kA | |
| включающая способность при коротком замыкании (Icm) | ||
| при 240 В | 187 kA | |
| при 415 В | 121 kA | |
| при 440 В | 121 kA | |
| при 500 В | 75,5 kA | |
| при 690 В | 9 kA | |
| Настраиваемые параметры | характеристика изделия / при расцеплении типа L / включаемый/ выключаемый | Нет |
| регулируемый порог срабатывания тока уставки (Ir) / расцепителя типа L / при характеристике I2t | ||
| мин. | 160 A | |
| макс. | 400 A | |
| регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при характеристике I2t | ||
| мин. | 4 s | |
| макс. | 17 s | |
| регулируемый порог срабатывания тока уставки (Isd) / расцепителя типа S / при характеристике I0t | ||
| мин. | 480 A | |
| макс. | 6 000 A | |
| регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при характеристике I0t | ||
| мин. | 0,03 s | |
| макс. | 0,03 s | |
| регулируемый порог срабатывания тока уставки (Ii) / при расцеплении типа I | ||
| мин. | 6 000 A | |
| макс. | 6 000 A | |
| регулируемый ток уставки (InN) / при расцеплении типа N | ||
| мин. | 0 A | |
| макс. | 0 A | |
| функция изделия / защита от замыканий на землю | Нет | |
| регулируемый класс срабатывания (Tc CLASS) | 10A, 10E, 20E | |
| время срабатывания (Tp) / при регулируемом классе срабатывания (Tc CLASS) | ||
| мин. | 4 s | |
| макс. | 17 s | |
| Механическая конструкция | компонент изделия | |
| расцепитель мин. напряжения | Нет | |
| расцепитель напряжения | Нет | |
| сигнализатор срабатывания | Нет | |

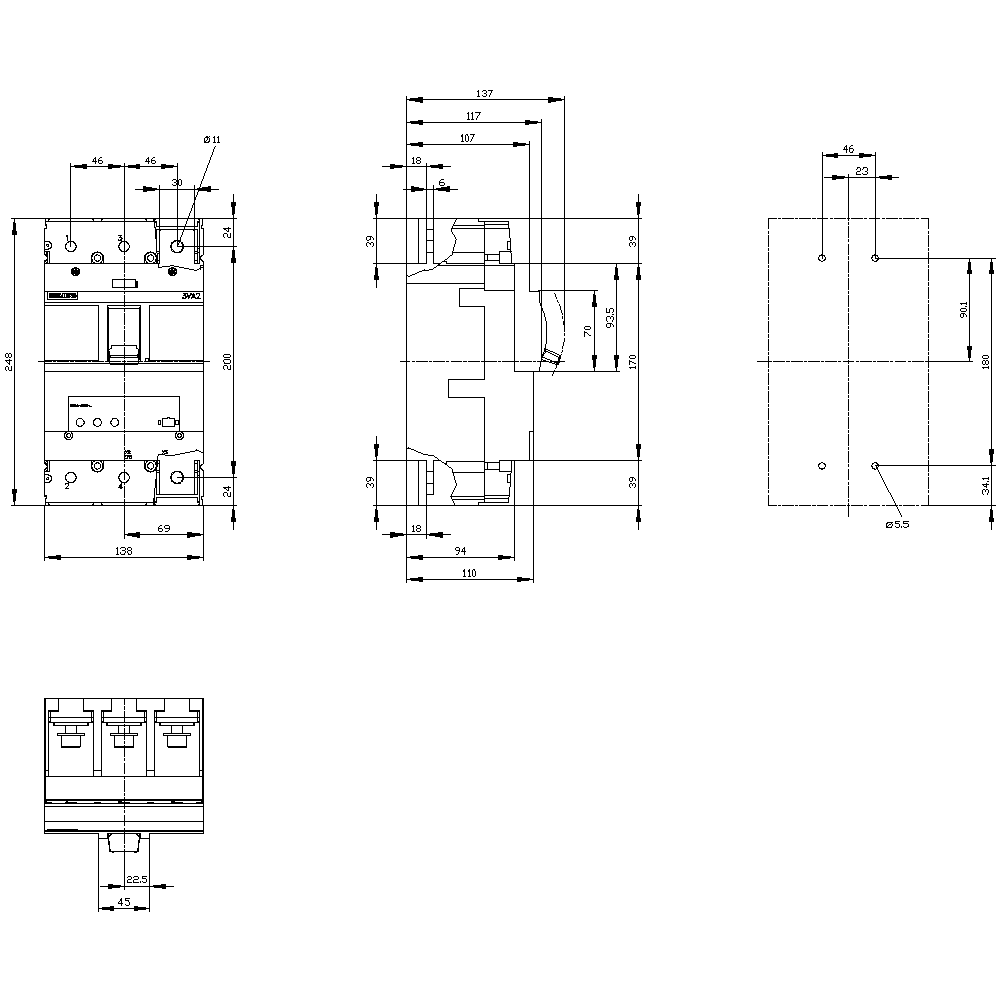

| высота [дюймов] | 9,76 in | |
| высота | 248 mm | |
| ширина [дюймов] | 5,43 in | |
| ширина | 138 mm | |
| глубина [дюймов] | 4,33 in | |
| глубина | 110 mm | |
| связи | расположение электрического соединения / для главной цепи | Фронтальное подключение |
| исполнение электрического соединения / для главной цепи | двусторонний Плоское винтовое соединение | |
| вид подключаемых сечений проводов / для подключения плоской шины / мин. | 20 x 1 mm | |
| вид подключаемых сечений проводов / для подключения плоской шины / макс. | 35 x 10 mm | |
| исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5) | цвет: серебристый | |
| исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6) | цвет: серебристый | |
| Вспомогательный контур | число переключающих контактов / для вспомогательных контактов | 0 |
| Aксессуары | дополнение изделия / опциональный / электропривод | Да |
| условия окружающей среды | степень защиты IP / с лицевой стороны | IP40 |
| окружающая температура | ||
| при эксплуатации / мин. | -25 °C | |
| при эксплуатации / макс. | 70 °C | |
| при хранении / мин. | -40 °C | |
| при хранении / макс. | 80 °C | |
| Environmental footprint | потенциал парникового эффекта [CO2 eq] / всего | 495 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе производства | 28,7 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 470 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -4,07 kg | |
| экологический профиль Siemens (SEP) | Siemens EcoTech | |
| справочный идентификатор / согласно МЭК 81346-2:2009 | Q |
