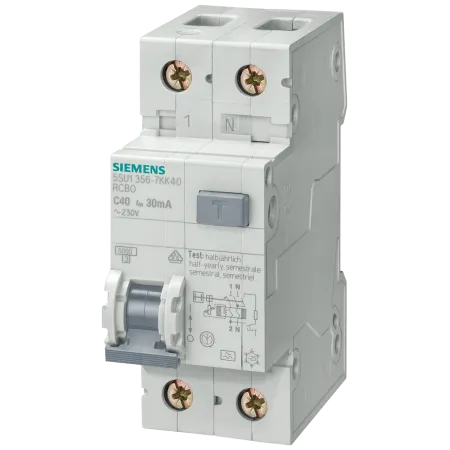

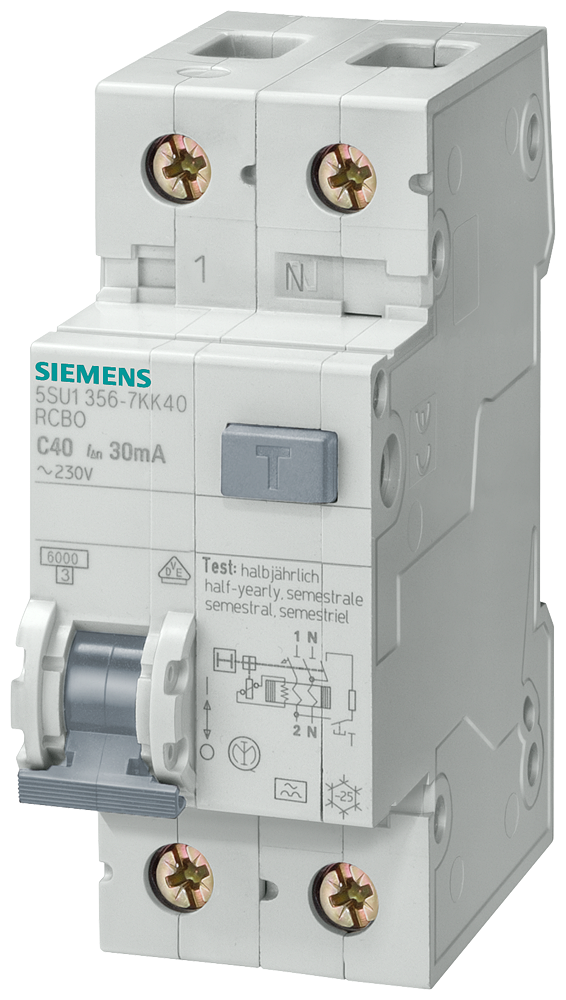

Описание 5SU1356-7KK16
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | Авт. выключатель/модульный авт. выключатель для защиты линий | |
| исполнение изделия | без задержки времени | |
| Общие технические данные | число полюсов | 2 |
| число полюсов с устройством защиты | 1 | |
| исполнение полюсов | 1P+N | |
| класс характеристики срабатывания | C | |
| механический ресурс (циклов) типичный | 10 000 | |
| категория перенапряжения | 3 | |
| степень загрязнения | 2 | |
| напряжение | тип напряжения рабочего напряжения | Переменный ток |
| напряжение развязки (Ui) расчетное значение | 264 V | |
| выдерживаемое импульсное напряжение расчетное значение | 4 000 V | |
| выдерживаемый импульсный ток при (8/20) мкс | 1 kA | |
| дифференциальный ток срабатывания расчетное значение | 30 mA | |
| рабочий ток | ||
| — при 30 °C расчетное значение | 16 A | |
| — при 40 °C расчетное значение | 15,2 A | |
| — при 45 °C расчетное значение | 14,88 A | |
| — при 50 °C расчетное значение | 14,4 A | |
| — при 55 °C расчетное значение | 13,92 A | |
| — при 60 °C расчетное значение | 13,6 A | |
| — при 65 °C расчетное значение | 12,96 A | |
| — при 70 °C расчетное значение | 12,32 A | |
| рабочий ток при переменном токе расчетное значение | 16 A | |
| тип дифференциального тока | A | |
| напряжение питания | напряжение питания | |
| при переменном токе расчетное значение | 230/240 В | |
| для контрольного устройства мин. | 195 V | |
| рабочая частота | 50 Гц | |
| частота напряжения питания расчетное значение | 50 Hz | |
| класс защиты | степень защиты IP | IP20, при установке в распределительном шкафу, с подключенными проводами |
| Коммутационная способность | коммутационная способность по току | |
| согласно EN 60898 расчетное значение | 6 kA | |
| согласно МЭК 60947-2 расчетное значение | 15 kA | |
| ном. отключающая способность при коротком замыкании (Icn) согласно EN 61009-1 расчетное значение | 6 kA | |
| расчетная отключающая способность по дифференциальному току (IΔm) согласно МЭК 61009-1 | 6 kA | |
| класс ограничения энергии | 3 | |
| рассеивание | мощность потерь [Вт] | |
| макс. | 2,8 W | |
| Подробнее | комплектация изделия защита от прикосновения | Да |
| компонент изделия с переключаемым нейтральным проводом | Да | |
| характеристика изделия безгалогенный | Да | |
| характеристика изделия бессиликоновый | Да | |
| связи | поперечное сечение подключаемого провода однопроводной | |
| мин. | 0,75 mm² | |
| макс. | 35 mm² | |
| поперечное сечение подключаемого провода многопроводной | ||
| мин. | 0,75 mm² | |
| макс. | 35 mm² | |
| поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля | ||
| мин. | 0,75 mm² | |
| макс. | 25 mm² | |
| момент затяжки при винтовом зажиме | ||
| мин. | 2,5 N·m | |
| макс. | 3 N·m | |
| положение сетевого провода | выборочно вверху или внизу | |
| Механическая конструкция | высота | 90 mm |
| ширина | 36 mm | |
| глубина | 77 mm | |
| монтажная глубина | 70 mm | |
| число монтажных единиц в ширину | 2 | |
| монтажное положение | любой | |
| Масса нетто ME | 266 g | |
| условия окружающей среды | влияние окружающей температуры | влажность: макс. 95% |
| окружающая температура при эксплуатации | ||
| мин. | -25 °C | |
| макс. | 55 °C | |
| окружающая температура при хранении | ||
| мин. | -40 °C | |
| макс. | 75 °C | |
| число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30 | 28 |
