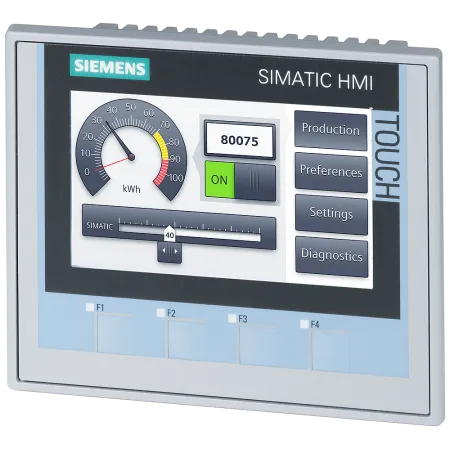

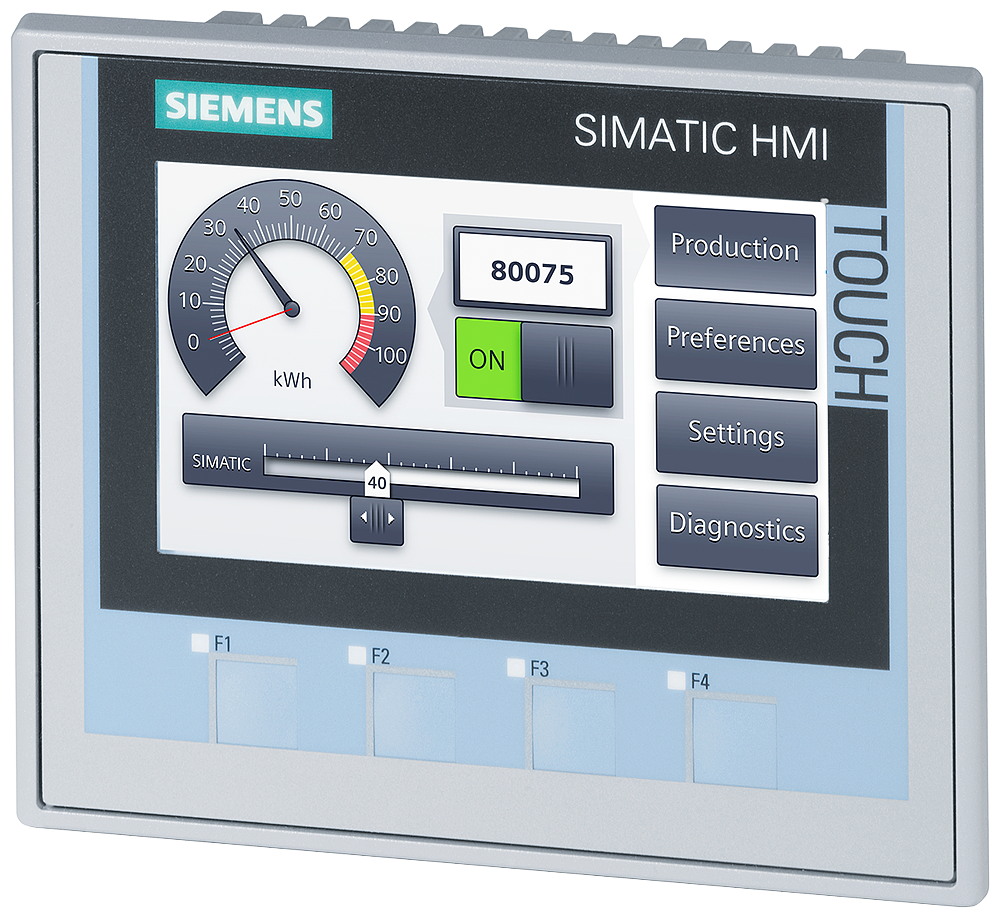

6AV2124-2DC01-0AX0 Siemens - SIMATIC KTP400 comfort, панель оператора SIMATIC HMI серии comfort
₸476 975
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6AV2124-2DC01-0AX0
| Общая информация | Обозначение типа продукта | KTP400 Comfort |
|---|---|---|
| Дисплей | Модель дисплея | TFT |
| Диагональ экрана | 4,3 in | |
| Ширина дисплея | 95 mm | |
| Высота дисплея | 53,8 mm | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 480 pixel | |
| Вертикальное разрешение | 272 pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ℃) | 80 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |
| Элементы управления | Клавиатура | |
| Функциональные клавиши | ||
| — Число функциональных клавиш | 4 | |
| — Число функциональных клавиш со светодиодами | 4 | |
| Клавиши со светодиодами | Да | |
| Системные клавиши | Нет | |
| Цифровая клавиатура | Да; Экранная клавиатура | |
| Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да; аналогово-резистивный | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 4 | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 4 | |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 32 | |
| Вид конструкции/монтаж | Монтажное положение | вертикальная установка |
| Настенный/непосредственный монтаж | Нет | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | Вид напряжения питания | DC |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | Потребление тока (номинальное) | 0,13 A |
| Импульс тока при включении I²t | 0,5 A²·s | |
| Мощность | Потребляемая активная мощность, тип. | 3,1 W |
| Процессор | Тип процессора | ARM |
| Запоминающее устройство | Флэш-память | Да |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 4 Mbyte | |
| Вид вывода | Информационный светодиод | Нет |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Звуковой сигнал | ||
| Зуммер | Да | |
| Динамики | Нет | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | Да | |
| буферные | Да; Нормальное время хранения в буфере 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | Число интерфейсов Industrial Ethernet | 1 |
| Число интерфейсов RS 485 | 1; комбинированный RS 422 / 485 | |
| Число интерфейсов RS 422 | 1 | |
| Число интерфейсов RS 232 | 0 | |
| Число USB-разъемов | 1; USB 2.0 | |
| USB-Mini-B | 1; 5-полюсный | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 2 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| сеть Industrial Ethernet, светодиод состояния | 2 | |
| Число портов встроенного коммутатора | 1; Коммутатор не встроен | |
| Протоколы | PROFINET | Да |
| PROFINET IO | Да | |
| IRT | Нет | |
| PROFIBUS | Да | |
| EtherNet/IP | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | Нет | |
| HTML | Да | |
| XML | Нет | |
| CSS | Да | |
| Active X | Нет | |
| JavaScript | Да | |
| Java VM | Нет | |
| Режим дублирования | ||
| — MRP | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностика | |
| Считываемая диагностическая информация | Да; S7-контроллер | |
| ЭМС | Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | IP (спереди) | IP65 |
| IP (сзади) | IP20 | |
| NEMA (спереди) | ||
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| Стандарты, допуски, сертификаты | Маркировка CE | Да |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Да | |
| Зона ATEX 22 | Да | |
| Зона IECEx 2 | Да | |
| Зона IECEx 22 | Да | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Да | |
| Класс FM I Участок 2 | Да | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 50 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 40 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 35 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Операционные системы | проприетарное | Нет |
| предустановленная операционная система | ||
| Windows CE | Да | |
| Проектирование | Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да; не ниже V11 | |
| WinCC Advanced (TIA Portal) | Да; не ниже V11 | |
| WinCC Professional (TIA Portal) | Да; не ниже V11 | |
| Языки | Языки онлайн | |
| Число языков онлайн/языков исполнения | 32 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | Библиотеки | Да |
| Приложения/опции | ||
| Интернет-браузер: | Да | |
| Word Viewer | Да | |
| Excel Viewer | Да | |
| PDF Viewer | Да | |
| Media Player | Да | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Да | |
| Сценарии Visual Basic | Да | |
| Программа планирования задач | ||
| с управлением по времени | Да | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 70 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | Да | |
| — Число битовых сообщений | 2 000 | |
| Аналоговые сообщения | Да | |
| — Число аналоговых сообщений | 50 | |
| Способ нумерации сообщений S7 | Да | |
| Системные сообщения HMI | Да | |
| прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) | Да | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 256 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 100 | |
| Наборов данных на рецептуру | 200 | |
| Элементов на один набор данных | 200 | |
| Размер внутренней памяти рецептур | 512 kbyte | |
| Память рецептур с возможностью расширения | Да | |
| Переменные | ||
| Число переменных на устройство | 1 024 | |
| Число переменных на одно изображение | 50 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Всплывающие окна | Да | |
| Вставные окна | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 50 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 5 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Да | |
| Индикация Sm@rtClient | Да | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Да | |
| Индикация диагностики системы | Да | |
| Media Player | Да | |
| HTML-браузер | Нет | |
| Отображение PDF | Да | |
| Индикация IP-камеры | Да | |
| Строка | Да | |
| Ползунок | Да | |
| Индикаторы | Да | |
| Аналоговые/цифровые часы | Да | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число элементов в текстовом списке | 30 | |
| Число графических списков на проект | 100 | |
| Число элементов в графическом списке | 30 | |
| Архивирование | ||
| Число архивов на устройство | 10 | |
| Число элементов в архиве | 10 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Да | |
| — USB-накопитель | Да | |
| — Ethernet | Да | |
| Формат хранения данных | ||
| — CSV | Да | |
| — TXT | Да | |
| — RDB | Да | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Да | |
| SIMATIC Logon | Да | |
| Протоколирование через принтер | ||
| Сообщения | Да | |
| Отчет (протокол смены) | Да | |
| Печатная копия | Да | |
| Электронная печать в файл | Да; PDF, HTML | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Да | |
| USB | Да | |
| Ethernet | Да | |
| с помощью внешнего носителя информации | Да | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да | |
| SINUMERIK | Да; с дополнительным пакетом SINUMERIK | |
| SIMOTION | Да | |
| Allen Bradley (EtherNet/IP) | Да | |
| Allen Bradley (DF1) | Да | |
| Mitsubishi (MC TCP/IP) | Да | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Да | |
| Modicon (Modbus RTU) | Да | |
| OPC UA Client | Да | |
| OPC UA Server | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | Принтер | Да |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да; до 128 MБ | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да; до 2 ГБ | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |
| USB-накопитель | Да | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да; до 16 ГБ | |
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да; до 8 ГБ | |
| Сетевая камера | Да | |
| Механические свойства/материалы | Материал корпуса (спереди) | |
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Размеры | Ширина лицевой панели корпуса | 140 mm |
| Высота лицевой панели корпуса | 116 mm | |
| Монтажный вырез, ширина | 124 mm | |
| Монтажный вырез, высота | 100 mm | |
| Монтажная глубина | 48 mm | |
| Массы | Масса (без упаковки) | 0,6 kg |
| масса (с упаковкой) | 0,7 kg | |
Характеристики 6AV2124-2DC01-0AX0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6AV2124-2DC01-0AX0 Siemens - SIMATIC KTP400 comfort, панель оператора SIMATIC HMI серии comfort на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Наличие в магазинах
Магазин и адрес
Режим работы
Телефон
Доступность
Склад Алматы
г. Алматы, ул. Казыбаева, 3/3, пом. 11
Пн.-Пт. 10:00-17:00
+7(776)990-55-56
Под заказ: 3-7 дней
Отзывы
Отзывы не найдены
