Описание 6EP1333-4BA00
| вход | вид сети "нтернет" на базе электросети | 1-фазный переменный ток |
|---|---|---|
| напряжение питания при переменном токе | Автоматическое переключение диапазона | |
| напряжение питания | 120 V/230 V | |
| входное напряжение 1 при переменном токе | 85 ... 132 V | |
| входное напряжение 2 при переменном токе | 170 ... 264 V | |
| широкодиапазонный вход | Нет | |
| перегрузочная способность по перенапряжению | 2,3 x Ue ном, 1,3 мс | |
| время автономной работы при ном. значении выходного тока при отказе сети мин. | 20 ms | |
| условия эксплуатации буферизации отключения сети | при Ue = 93/187 В | |
| частота сети | 50/60 Hz | |
| частота сети | 45 ... 65 Hz | |
| входной ток | ||
| при ном. значении входного напряжения 120 В | 3,7 A | |
| при ном. значении входного напряжения 230 В | 1,7 A | |
| ограничение тока тока включения при 25 °C макс. | 62 A | |
| длительность ограничения тока включения при 25 °C | ||
| макс. | 3 ms | |
| значение I2t макс. | 12 A²·s | |
| исполнение устройства защиты | T 6,3 A/250 В (недоступно) | |
| исполнение устройства защиты в сетевом проводе | рекомендованный LS-переключатель: 16 A характеристика B или 10 A характеристика C | |
| выход | форма характеристики напряжения на выходе | регулируемое постоянное напряжение без потенциала |
| выходное напряжение при постоянном токе ном. значение | 24 V | |
| выходное напряжение | ||
| на выходе 1 при постоянном токе ном. значение | 24 V | |
| выходное напряжение регулируется | Нет | |
| суммарный относительный допуск напряжения | 1 % | |
| относительная точность регулирования выходного напряжения | ||
| при медленных отклонениях входного напряжения | 0,1 % | |
| при медленных отклонениях омической нагрузки | 0,1 % | |
| остаточная пульсация | ||
| макс. | 50 mV | |
| пик напряжения | ||
| макс. | 150 mV | |
| исполнение индикатора для штатного режима работы | светодиод зеленый для 24 В O.K.; светодиод красный для ошибки; светодиод желтый для дежурного режима | |
| характеристика выходного напряжения при включении | без отклонения напряжения Ua (плавное включение) | |
| время задержки срабатывания макс. | 1,5 s | |
| время нарастания напряжения выходного напряжения | ||
| типичный | 10 ms | |
| выходной ток | ||
| ном. значение | 8 A | |
| расчетный диапазон | 0 ... 8 A | |
| отдаваемая активная мощность типичный | 192 W | |
| кратковременный ток перегрузки | ||
| при коротком замыкании в режиме разгона типичный | 35 A | |
| при коротком замыкании в рабочем режиме типичный | 35 A | |
| допустимая длительность макс. тока | ||
| при коротком замыкании в режиме разгона | 70 ms | |
| при коротком замыкании в рабочем режиме | 70 ms | |
| параллельное соединение оборудования | Да | |
| число параллельно подключенных устройств для увеличения мощности | 2 | |
| КПД | КПД [%] | 90 % |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 21 W | |
| регулирование | относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный | 0,1 % |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный | 2 % | |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный | 3 % | |
| время регулирования | ||
| при скачке нагрузки с 10 % до 90 % типичный | 5 ms | |
| при скачке нагрузки с 90 % до 10 % типичный | 5 ms | |
| макс. | 5 ms | |
| защита и контроль | исполнение защиты от перенапряжений | дополнительная цепь регулирования, ограничение (регулирование) при < 28,8 В |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| исполнение защиты от коротких замыканий | Электронное отключение, самостоятельный повторный запуск | |
| порог срабатывания при ограничении тока | 8,4 ... 9,6 A | |
| типичный | 9 A | |
| безопасность | гальваническая развязка между входом и выходом | Да |
| гальваническая развязка | выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) | |
| класс защиты оборудования | класс I | |
| ток утечки | ||
| макс. | 3,5 mA | |
| типичный | 1,3 mA | |
| степень защиты IP | IP20 | |
| ЭМС | стандарт | |
| для излучения помех | EN 55022 класс B | |
| для ограничения сетевых гармоник | EN 61000-3-2 | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 | |
| маркировка UKCA | Да | |
| допуск EAC | Да | |
| Regulatory Compliance Mark (RCM) | Да | |
| NEC Class 2 | Нет | |
| вид сертификации | ||
| BIS | Да; R-41183539 | |
| сертификат CB | Да | |
| среднее время между отказами (MTBF) при 40 °C | 1 362 918 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| допуск ULhazloc | Нет | |
| UKEX | Нет | |
| CCC для взрывоопасных зон согласно стандарту GB | Нет | |
| допуск FM | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Да |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Регистр судоходства Ллойда (LRS) | Нет | |
| нормы, спецификации, допуски экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 589,1 kg | |
| в процессе производства | 14 kg | |
| при эксплуатации | 574,3 kg | |
| по истечении срока службы | 0,51 kg | |
| окружающие условия | окружающая температура | |
| при эксплуатации | 0 ... 60 °C; при естественной конвекции (естественная конвекция) | |
| при горизонтальном монтажном положении при эксплуатации | 0 ... 60 °C | |
| при вертикальном монтажном положении при эксплуатации | 0 ... 40 °C | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |

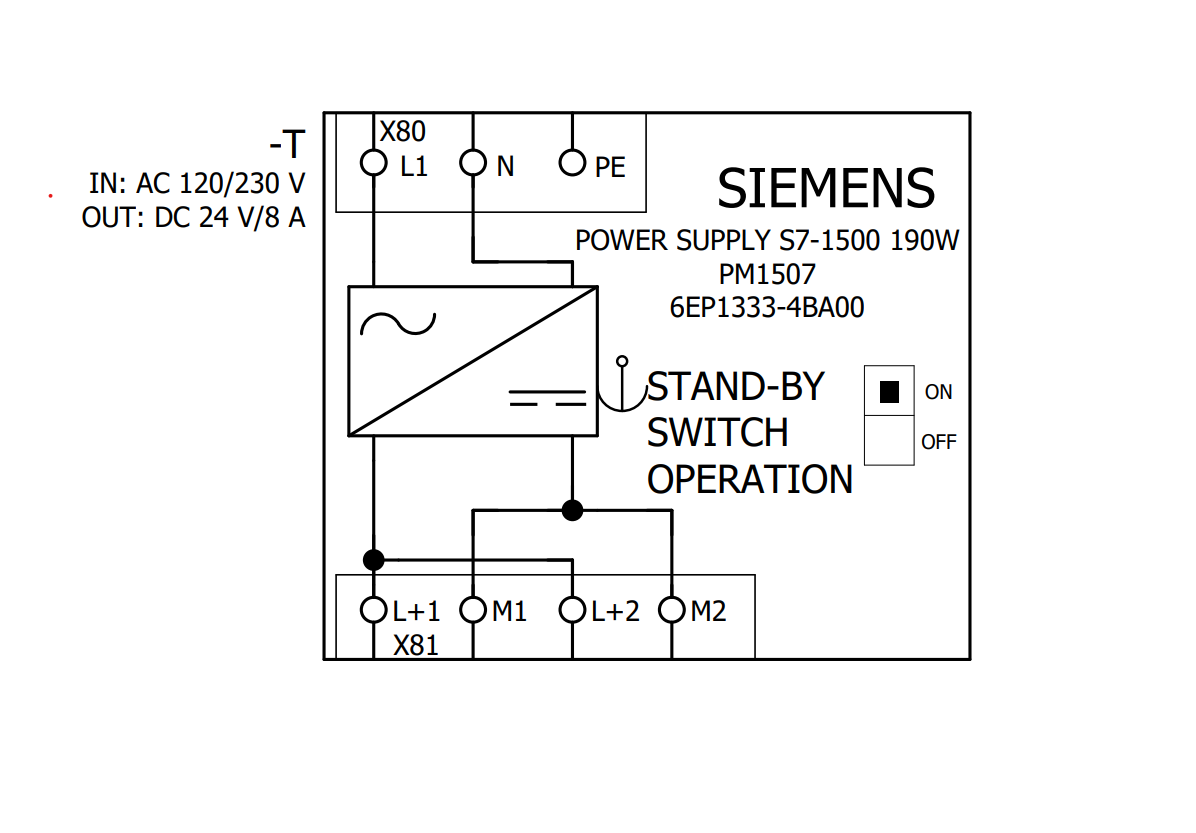

| способ подключения | исполнение электрического соединения | винтовое/пружинное присоединение |
| на входе | L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² | |
| на выходе | L+, M: на каждые 2 пружинные клеммы для 0,5 ... 2,5 мм² | |
| съемная клемма на входе | Да | |
| съемная клемма на выходе | Да | |

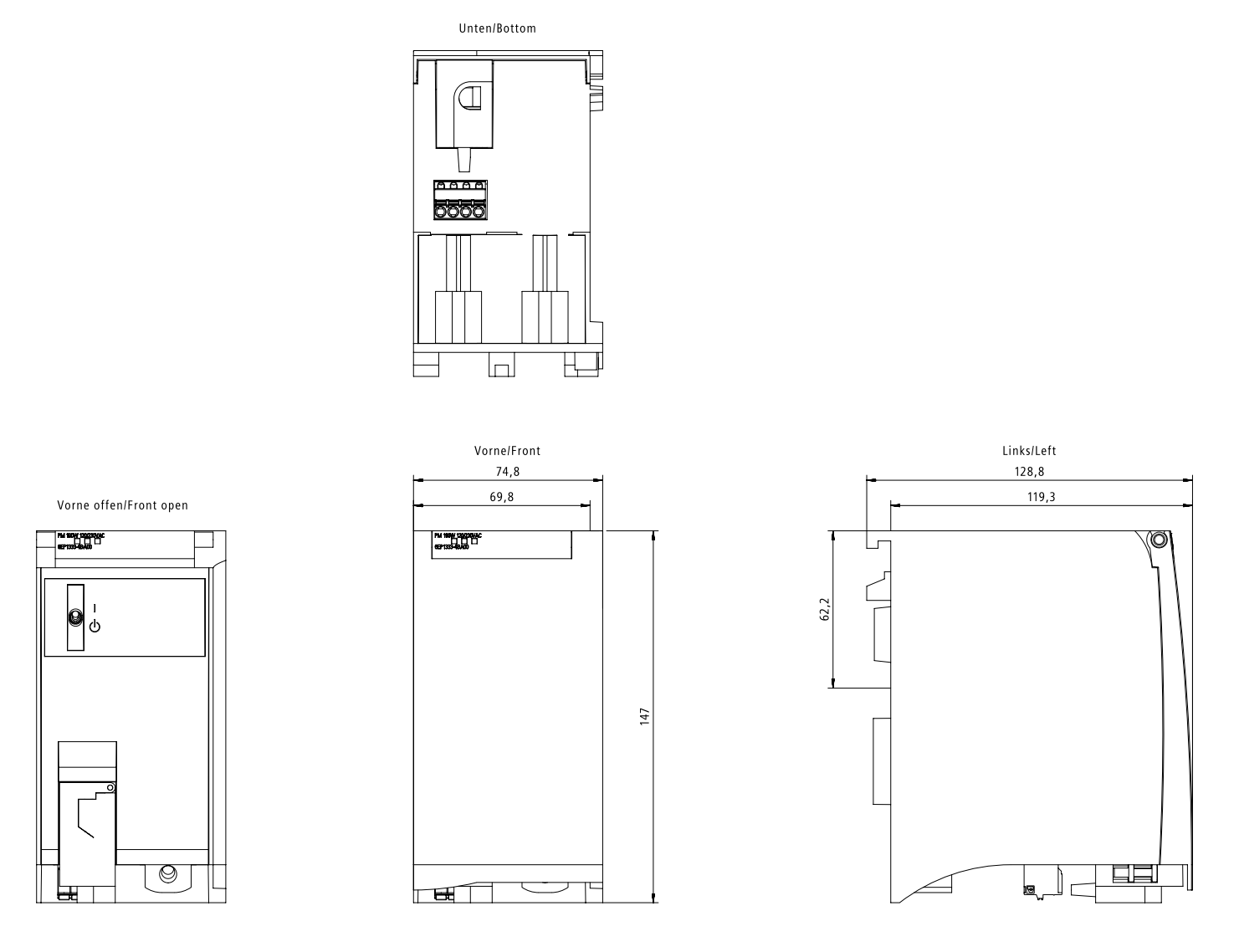

| механические характеристики | ширина × высота × глубина корпуса | 75 × 147 × 129 mm |
| монтажная ширина × монтажная высота | 75 mm × 205 mm | |
| необходимое расстояние | ||
| вверху | 40 mm | |
| внизу | 40 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | монтируется на шину S7-1500 | |
| монтаж на DIN-рейку | Нет | |
| монтаж на профильной шине для S7 | Да | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,74 kg | |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| идентификационная ссылка | Да; согласно МЭК 61406-1:2022 | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 14 kg |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 574.3 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | 0.51 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 589.1 kg |
