6EP1336-3BA10 Siemens - Блок питания SITOP PSU100M, выход 24 В DC, 20 А

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительSiemens

SITOP PSU100M 20A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВВОД: ~120-230 В ИЛИ =110-220 В, ВЫХОД: =24 В/20 A

₸257 023

Цена с НДС 16%

Последнее обновление цен: 2 августа 2026

в наличии на доп. складе: 6 шт.

Срок: 2 дня

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 6EP1336-3BA10

вход	вид сети "нтернет" на базе электросети	1- и 2-фазный переменный или постоянный ток
	напряжение питания при переменном токе
	мин. ном. значение	120 V
	макс. ном. значение	230 V
	исходное значение	85 V
	конечное значение	275 V
	напряжение питания при постоянном токе	110 ... 220 V
	входное напряжение при постоянном токе	88 ... 350 V
	широкодиапазонный вход	Да
	время автономной работы при ном. значении выходного тока при отказе сети мин.	20 ms
	условия эксплуатации буферизации отключения сети	при Ue = 230 В
	частота сети	50/60 Hz
	частота сети	47 ... 63 Hz
	входной ток
	при ном. значении входного напряжения 120 В	4,6 A
	при ном. значении входного напряжения 230 В	2,5 A
	ограничение тока тока включения при 25 °C макс.	20 A
	значение I2t макс.	5 A²·s
	исполнение устройства защиты	да
	исполнение устройства защиты в сетевом проводе	рекомендованный LS-переключатель при однофазной эксплуатации: 10 A характеристика C; требуется при двухфазном режиме: LS-переключатель двухполюсного подключения или силовой выключатель 3RV2711-1HD10 (UL 489) при 120 В или 3RV2711-1ED10 (UL 489) при 230 В
выход	форма характеристики напряжения на выходе	регулируемое постоянное напряжение без потенциала
	выходное напряжение при постоянном токе ном. значение	24 V
	выходное напряжение
	на выходе 1 при постоянном токе ном. значение	24 V

	выходное напряжение регулируется	Да; с помощью потенциометра
	регулируемое выходное напряжение	24 ... 28 V
	суммарный относительный допуск напряжения	3 %
	относительная точность регулирования выходного напряжения
	при медленных отклонениях входного напряжения	0,1 %
	при медленных отклонениях омической нагрузки	0,3 %
	остаточная пульсация
	макс.	100 mV
	типичный	80 mV
	пик напряжения
	макс.	200 mV
	типичный	100 mV
	исполнение индикатора для штатного режима работы	Светодиод зеленый для 24 В O.K.
	вид сигнала на выходе	Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
	характеристика выходного напряжения при включении	без отклонения напряжения Ua (плавное включение)
	время задержки срабатывания макс.	1,5 s
	время нарастания напряжения выходного напряжения
	типичный	250 ms
	выходной ток
	ном. значение	20 A
	расчетный диапазон	0 ... 20 A; +60 ... +70 °C: снижение номинальных значений 3%/K

	отдаваемая активная мощность типичный	480 W
	кратковременный ток перегрузки
	при коротком замыкании в рабочем режиме типичный	60 A
	допустимая длительность макс. тока
	при коротком замыкании в рабочем режиме	25 ms
	постоянный ток перегрузки
	при коротком замыкании в режиме разгона типичный	30 A
	параллельное соединение оборудования	Да; переключаемая характеристика
	число параллельно подключенных устройств для увеличения мощности	2
КПД	КПД [%]	94 %
	мощность потерь [Вт]
	при ном. значении выходного напряжения при ном. значении выходного тока типичный	31 W
регулирование	относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный	0,5 %
	относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный	1 %
	время регулирования
	при скачке нагрузки с 50 % до 100 % типичный	1 ms
	при скачке нагрузки с 100 % до 50 % типичный	1 ms
	время регулирования
	макс.	5 ms
защита и контроль	исполнение защиты от перенапряжений	< 31,8 B
	характеристика выхода устойчивый к коротким замыканиям	Да
	исполнение защиты от коротких замыканий	выборочная характеристика при постоянном токе ок. 21,5 A или отключение с сохранением
	типичный	21,5 A
	перегрузочная способность по току
	в штатном режиме	допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
	установившийся ток короткого замыкания действующее значение
	типичный	21,5 A
	исполнение индикатора для перегрузки и коротких замыканий	Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением"
безопасность	гальваническая развязка между входом и выходом	Да
	гальваническая развязка	выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)
	класс защиты оборудования	класс I
	ток утечки
	макс.	3,5 mA
	типичный	1 mA
	степень защиты IP	IP20
ЭМС	стандарт
	для излучения помех	EN 55022 класс B
	для ограничения сетевых гармоник	EN 61000-3-2
	для помехоустойчивости	EN 61000-6-2
нормы, спецификации, допуски	сертификат соответствия
	маркировка CE	Да
	допуск UL	Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
	маркировка UKCA	Да
	допуск EAC	Да
	Regulatory Compliance Mark (RCM)	Да
	NEC Class 2	Нет
	SEMI F47	Да
	вид сертификации
	BIS	Да; R-41183539
	сертификат CB	Да
	среднее время между отказами (MTBF) при 40 °C	583 500 h
нормы, спецификации, допуски опасные окружающие условия	сертификат соответствия
	МЭК Ex	Нет
	ATEX	Нет
	допуск ULhazloc	Нет
	допуск FM	Нет
нормы, спецификации, допуски классификация судов	допуск для судостроения	Да
	общество классификации судов
	American Bureau of Shipping Europe Ltd. (ABS)	Да
	Bureau Veritas (BV)	Нет
	Det Norske Veritas (DNV)	Да
	Регистр судоходства Ллойда (LRS)	Нет
нормы, спецификации, допуски экологический сертификат изделия	экологический сертификат изделия	Да
	потенциал парникового эффекта [CO2 eq]
	всего	814,2 kg
	в процессе производства	28,7 kg
	при эксплуатации	785 kg
	по истечении срока службы	0,24 kg
окружающие условия	окружающая температура
	при эксплуатации	-25 ... +70 °C; при естественной конвекции; пуск протестирован при -40 °C с номинальным напряжением
	при транспортировке	-40 ... +85 °C
	при хранении	-40 ... +85 °C
	экологическая категория согласно МЭК 60721	Климатический класс 3K3, 5 ... 95% без конденсации

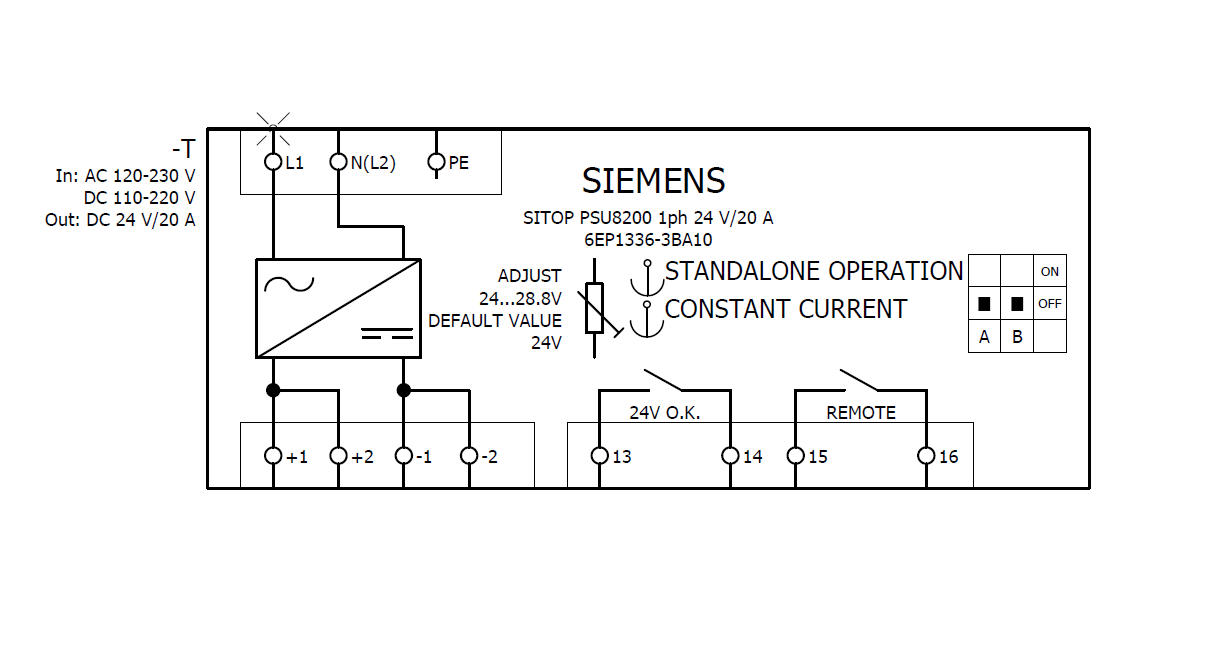

способ подключения	исполнение электрического соединения	винтовой зажим
	на входе	L, N, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно-/тонкопроволочный
	на выходе	+, -: по 2 винтовых зажима для 0,2 ... 4 мм²
	для вспомогательных контактов	13, 14 (сигнал оповещения), 15, 16 (Remote ON OFF): по 1 винтовому зажиму для 0,14 ... 1,5 мм²

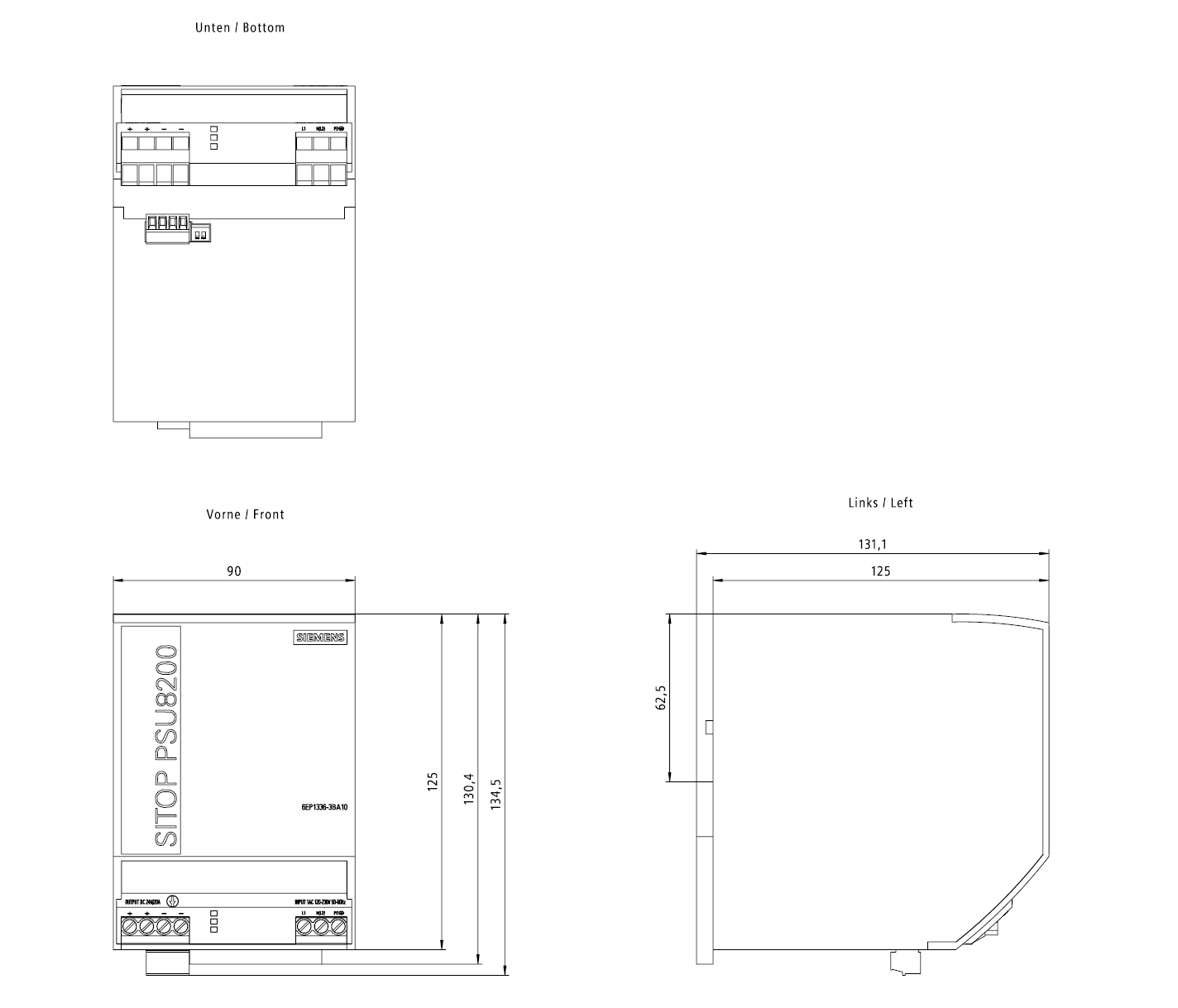

механические характеристики	ширина × высота × глубина корпуса	90 × 125 × 125 mm
	монтажная ширина × монтажная высота	90 mm × 225 mm
	необходимое расстояние
	вверху	50 mm
	внизу	50 mm
	слева	0 mm
	справа	0 mm
	вид креплений	защёлкивается на профильной шине EN 60715 35x7,5/15
	монтаж на DIN-рейку	Да
	монтаж на профильной шине для S7	Нет
	настенный монтаж	Нет
	секционируемый корпус	Да
	масса нетто	1,2 kg
принадлежности	электрические принадлежности	Буферный модуль
принадлежности	механические принадлежности	Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
дополнительная информация веб-ссылки	интернет-ссылка
	на веб-страницу: ассистент выбора TIA Selection Tool	https://www.siemens.com/tstcloud
	на веб-страницу: источники питания	https://siemens.com/sitop
	на веб-сайт: менеджер скачивания CAx	https://siemens.com/cax
	на веб-сайт: Industry Online Support	https://support.industry.siemens.com
дополнительные сведения	прочие указания	Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
сведения о безопасности	информация о безопасности	Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)


Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	28.7 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	785 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	0.24 kg
	потенциал парникового эффекта [CO2 eq] / всего	814.2 kg
