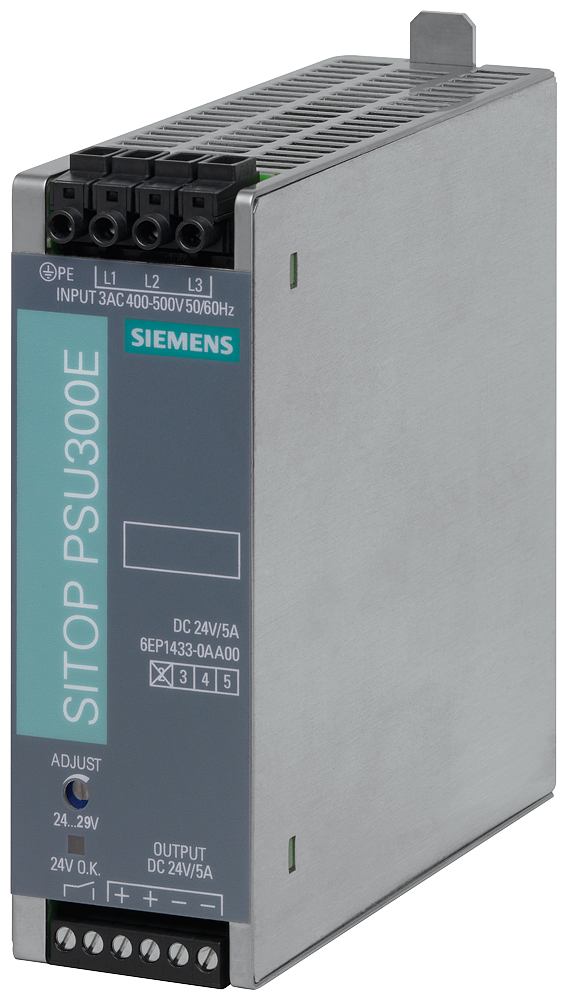

Описание 6EP1433-0AA00
| вход | вид сети "нтернет" на базе электросети | 3-фазный переменный ток |
|---|---|---|
| напряжение питания при переменном токе | ||
| мин. ном. значение | 400 V | |
| макс. ном. значение | 500 V | |
| исходное значение | 320 V | |
| конечное значение | 550 V | |
| широкодиапазонный вход | Да | |
| время автономной работы при ном. значении выходного тока при отказе сети мин. | 50 ms | |
| условия эксплуатации буферизации отключения сети | при Ue = 400 В | |
| частота сети | 50/60 Hz | |
| частота сети | 47 ... 63 Hz | |
| входной ток | ||
| при ном. значении входного напряжения 400 В | 0,36 A | |
| при ном. значении входного напряжения 500 В | 0,29 A | |
| ограничение тока тока включения при 25 °C макс. | 15 A | |
| значение I2t макс. | 0,9 A²·s | |
| исполнение устройства защиты | отсутствует | |
| исполнение устройства защиты в сетевом проводе | требуется: LS-переключатель трёхполюсного подключения от 6 A характеристика B или C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489) | |
| выход | форма характеристики напряжения на выходе | регулируемое постоянное напряжение без потенциала |
| выходное напряжение при постоянном токе ном. значение | 24 V | |
| выходное напряжение | ||
| на выходе 1 при постоянном токе ном. значение | 24 V | |
| выходное напряжение регулируется | Да; с помощью потенциометра | |
| регулируемое выходное напряжение | 24 ... 29 V; макс. 120 Вт | |
| суммарный относительный допуск напряжения | 3 % | |
| относительная точность регулирования выходного напряжения | ||
| при медленных отклонениях входного напряжения | 3 % | |
| при медленных отклонениях омической нагрузки | 3 % | |
| остаточная пульсация | ||
| макс. | 150 mV | |
| типичный | 35 mV | |
| пик напряжения | ||
| макс. | 240 mV | |
| типичный | 70 mV | |
| исполнение индикатора для штатного режима работы | Светодиод зеленый для 24 В O.K. | |
| вид сигнала на выходе | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K. | |
| характеристика выходного напряжения при включении | отклонение напряжения Ua ок. 3 % | |
| время задержки срабатывания макс. | 0,5 s | |
| время нарастания напряжения выходного напряжения | ||
| типичный | 10 ms | |
| макс. | 100 ms | |
| выходной ток | ||
| ном. значение | 5 A | |
| расчетный диапазон | 0 ... 5 A | |
| отдаваемая активная мощность типичный | 120 W | |
| кратковременный ток перегрузки | ||
| при коротком замыкании в режиме разгона типичный | 33 A | |
| при коротком замыкании в рабочем режиме типичный | 28 A | |
| допустимая длительность макс. тока | ||
| при коротком замыкании в режиме разгона | 140 ms | |
| при коротком замыкании в рабочем режиме | 135 ms | |
| параллельное соединение оборудования | Нет | |
| КПД | КПД [%] | 90 % |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 13 W | |
| регулирование | относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный | 3 % |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный | 5 % | |
| время регулирования | ||
| при скачке нагрузки с 50 % до 100 % типичный | 1 ms | |
| при скачке нагрузки с 100 % до 50 % типичный | 1 ms | |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный | 1 % | |
| время регулирования | ||
| при скачке нагрузки с 10 % до 90 % типичный | 1 ms | |
| при скачке нагрузки с 90 % до 10 % типичный | 1 ms | |
| макс. | 30 ms | |
| защита и контроль | исполнение защиты от перенапряжений | < 60 B |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| исполнение защиты от коротких замыканий | Электронное отключение, самостоятельный повторный запуск | |
| типичный | 11 A | |
| установившийся ток короткого замыкания действующее значение | ||
| макс. | 7,5 A | |
| безопасность | гальваническая развязка между входом и выходом | Да |
| гальваническая развязка | выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) | |
| класс защиты оборудования | класс I | |
| степень защиты IP | IP20 | |
| ЭМС | стандарт | |
| для излучения помех | EN 55022 класс А | |
| для ограничения сетевых гармоник | EN 61000-3-2 | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| допуск EAC | Да | |
| NEC Class 2 | Нет | |
| вид сертификации | ||
| сертификат CB | Нет | |
| среднее время между отказами (MTBF) при 40 °C | 2 389 441 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| допуск ULhazloc | Нет | |
| допуск FM | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Нет |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Регистр судоходства Ллойда (LRS) | Нет | |
| окружающие условия | окружающая температура | |
| при эксплуатации | 0 ... 60 °C; при естественной конвекции (естественная конвекция) | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |

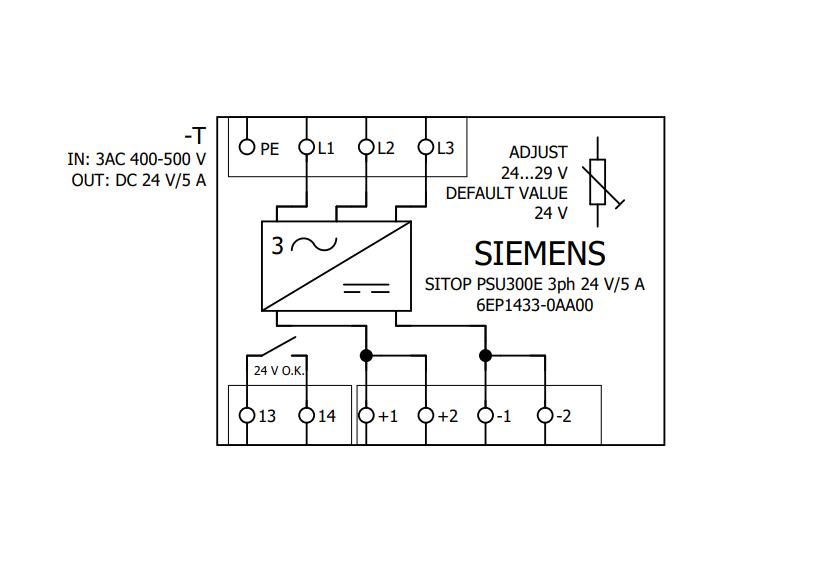

| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | L1, L2, L3, PE: съёмный винтовой зажим для 0,5 ... 2,5 мм² одно-/тонкопроволочный | |
| на выходе | +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм² | |
| для вспомогательных контактов | 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,5 ... 2,5 мм² | |
| съемная клемма на входе | Да | |
| съемная клемма на выходе | Да | |

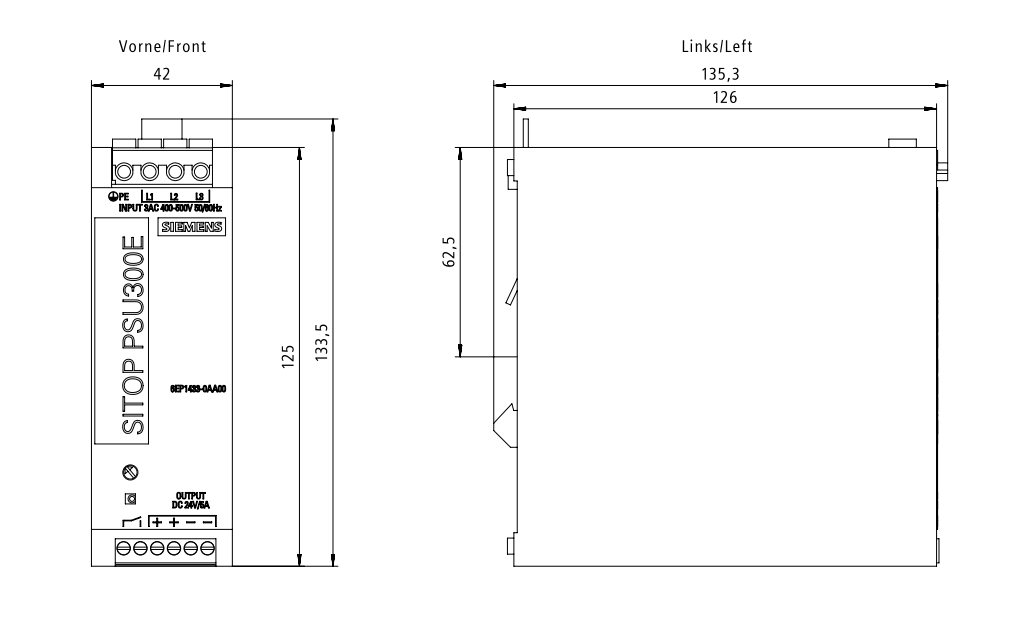

| механические характеристики | ширина × высота × глубина корпуса | 42 × 125 × 125 mm |
| монтажная ширина × монтажная высота | 42 mm × 225 mm | |
| необходимое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,6 kg | |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
