Описание 6EP1434-2BA20
| вход | вид сети "нтернет" на базе электросети | 3-фазный переменный ток |
|---|---|---|
| напряжение питания при переменном токе | ||
| мин. ном. значение | 400 V | |
| макс. ном. значение | 500 V | |
| исходное значение | 340 V | |
| конечное значение | 550 V | |
| широкодиапазонный вход | Да | |
| время автономной работы при ном. значении выходного тока при отказе сети мин. | 7 ms | |
| условия эксплуатации буферизации отключения сети | при Ue = 400 В | |
| частота сети | 50/60 Hz | |
| частота сети | 47 ... 63 Hz | |
| входной ток | ||
| при ном. значении входного напряжения 400 В | 0,7 A | |
| при ном. значении входного напряжения 500 В | 0,6 A | |
| ограничение тока тока включения при 25 °C макс. | 20 A | |
| значение I2t макс. | 0,5 A²·s | |
| исполнение устройства защиты | отсутствует | |
| исполнение устройства защиты в сетевом проводе | требуется: LS-переключатель трёхполюсного подключения от 3 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489-listed, DIVQ) | |
| выход | форма характеристики напряжения на выходе | регулируемое постоянное напряжение без потенциала |
| выходное напряжение при постоянном токе ном. значение | 24 V | |
| выходное напряжение | ||
| на выходе 1 при постоянном токе ном. значение | 24 V | |
| выходное напряжение регулируется | Да; с помощью потенциометра | |
| регулируемое выходное напряжение | 24 ... 28 V; макс. 240 Вт | |
| суммарный относительный допуск напряжения | 3 % | |
| относительная точность регулирования выходного напряжения | ||
| при медленных отклонениях входного напряжения | 0,1 % | |
| при медленных отклонениях омической нагрузки | 0,15 % | |
| остаточная пульсация | ||
| макс. | 200 mV | |
| пик напряжения | ||
| макс. | 240 mV | |
| исполнение индикатора для штатного режима работы | Светодиод зеленый для 24 В O.K. | |
| вид сигнала на выходе | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K. | |
| характеристика выходного напряжения при включении | отклонение напряжения Ua < 5 % | |
| время задержки срабатывания макс. | 1,5 s | |
| время нарастания напряжения выходного напряжения | ||
| типичный | 50 ms | |
| макс. | 500 ms | |
| выходной ток | ||
| ном. значение | 10 A | |
| расчетный диапазон | 0 ... 10 A; 12 A до +45 °C; +60 ... +70 °C: снижение номинальных значений 5%/K | |
| отдаваемая активная мощность типичный | 240 W | |
| параллельное соединение оборудования | Да | |
| число параллельно подключенных устройств для увеличения мощности | 2 | |
| КПД | КПД [%] | 91 % |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 23 W | |
| регулирование | относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный | 1 % |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный | 1 % | |
| время регулирования | ||
| при скачке нагрузки с 50 % до 100 % типичный | 3 ms | |
| при скачке нагрузки с 100 % до 50 % типичный | 3 ms | |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный | 3 % | |
| время регулирования | ||
| при скачке нагрузки с 10 % до 90 % типичный | 4 ms | |
| при скачке нагрузки с 90 % до 10 % типичный | 4 ms | |
| макс. | 10 ms | |
| защита и контроль | исполнение защиты от перенапряжений | в случае внутренней ошибки Ua < 35 B |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| исполнение защиты от коротких замыканий | Характеристика при постоянном токе | |
| типичный | 13 A | |
| перегрузочная способность по току | ||
| в штатном режиме | допускает перегрузку до 150 % номинального тока Ia до 5 с/мин | |
| установившийся ток короткого замыкания действующее значение | ||
| макс. | 16 A | |
| безопасность | гальваническая развязка между входом и выходом | Да |
| гальваническая развязка | выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) | |
| класс защиты оборудования | класс I | |
| степень защиты IP | IP20 | |
| ЭМС | стандарт | |
| для излучения помех | EN 55022 класс B | |
| для ограничения сетевых гармоник | EN 61000-3-2 | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| маркировка UKCA | Да | |
| допуск EAC | Да | |
| NEC Class 2 | Нет | |
| вид сертификации | ||
| BIS | Да; R-41183539 | |
| сертификат CB | Да | |
| среднее время между отказами (MTBF) при 40 °C | 500 000 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| допуск ULhazloc | Нет | |
| допуск FM | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Да |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Да | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Да | |
| Регистр судоходства Ллойда (LRS) | Нет | |
| нормы, спецификации, допуски экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 642,2 kg | |
| в процессе производства | 18 kg | |
| при эксплуатации | 623,6 kg | |
| по истечении срока службы | 0,52 kg | |
| окружающие условия | окружающая температура | |
| при эксплуатации | -25 ... +70 °C; при естественной конвекции (естественная конвекция) | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |
| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | L1, L2, L3, PE: по 1 винтовому зажиму для 0,05 ... 2,5 мм² одно-/тонкопроволочный | |
| на выходе | +, -: по 2 винтовых зажима для 0,2 ... 2,5 мм² | |
| для вспомогательных контактов | 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,2 ... 2,5 мм² | |

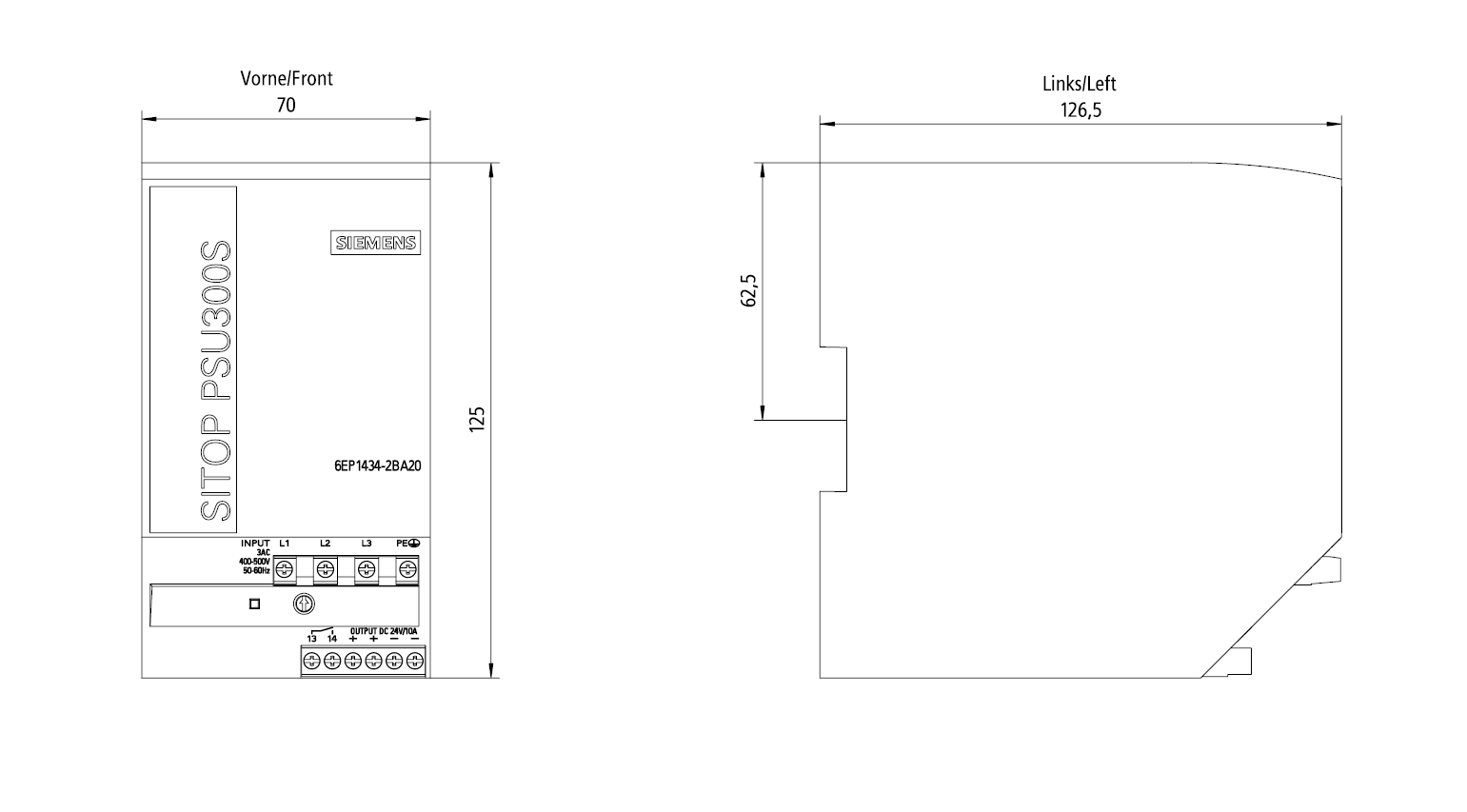

| механические характеристики | ширина × высота × глубина корпуса | 70 × 125 × 120 mm |
| монтажная ширина × монтажная высота | 70 mm × 225 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,7 kg | |
| принадлежности | электрические принадлежности | Резервный модуль, Буферный модуль, модуль селективности, DC USV |
| механические принадлежности | Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20 | |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 18 kg |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 623.6 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | 0.52 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 642.2 kg |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6EP1434-2BA20 Siemens - SITOP, стабилизированный блок питания PSU300S 24 V/10 A на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
