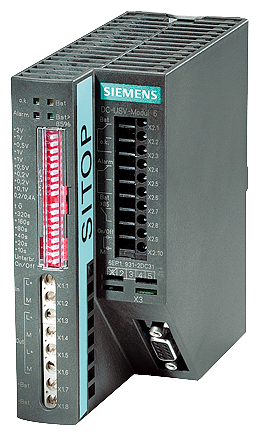

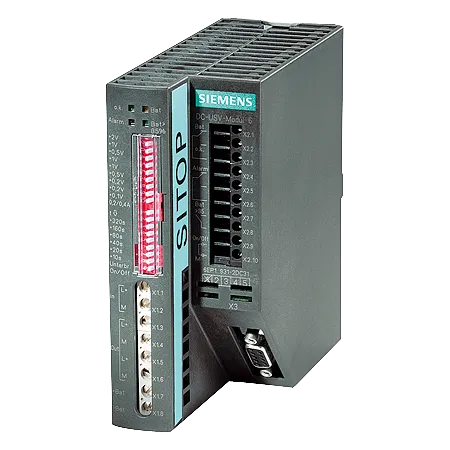

6EP1931-2DC31 Siemens - Модуль ИБП SITOP Power, 24 В DC, 6 А, последовательный интерфейс
₸1 349 822
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6EP1931-2DC31
| вход | напряжение питания при постоянном токе ном. значение | 24 V |
|---|---|---|
| входное напряжение при постоянном токе | 22 ... 29 V | |
| регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию | 22,5 V | |
| регулируемый порог срабатывания по напряжению для буферного подключения | 22 ... 25,5 V; регулируется с шагом 0,5 В | |
| входной ток при ном. значении входного напряжения 24 В ном. значение | 6 A; + примерно 0,6 А при пустом аккумуляторе | |
| память | тип аккумулятора | с аккумуляторными батареями |
| исполнение буферизации отключения сети | в зависимости от подключенного аккумулятора и тока нагрузки, см. таблицу выбора модуля аккумулятора и время резервного питания при исчезновении напряжения сети, а также прилагаемые важные указания! | |
| выход | выходное напряжение | |
| в штатном режиме при постоянном токе ном. значение | 24 V | |
| в буферном режиме при постоянном токе ном. значение | 24 V | |
| формула выходного напряжения | Ue - ок. 0,5 В | |
| время задержки пуска типичный | 1 s | |
| время нарастания напряжения выходного напряжения типичный | 60 ms | |
| выходное напряжение в буферном режиме при постоянном токе | 19 ... 28,5 V | |
| выходной ток | ||
| ном. значение | 6 A | |
| в штатном режиме | 0 ... 6 A | |
| в буферном режиме | 0 ... 6 A | |
| пиковый ток | 6,3 A | |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| зарядный ток | 0,2 A, 0,4 A | |
| КПД | КПД [%] | |
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 95 % | |
| при работе от аккумулятора типичный | 94,5 % | |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 7 W | |
| при работе от аккумулятора типичный | 8 W | |
| отдаваемая активная мощность типичный | 144 W | |
| защита и контроль | функция изделия | |
| защита от перемены полярности аккумулятора | Да | |
| защита от перемены полярности входного напряжения | Да | |
| исполнение индикатора | ||
| для штатного режима работы | Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока | |
| для буферного режима | буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт | |
| интерфейсы | компонент изделия интерфейс ПК | Да |
| функция изделия функция связи | Нет | |
| исполнение интерфейса | Последовательные | |
| безопасность | гальваническая развязка между входом и выходом | Нет |
| класс защиты оборудования | класс III | |
| степень защиты IP | IP20 | |
| стандарт | ||
| для излучения помех | EN 55022 класс B | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| допуск EAC | Да | |
| среднее время между отказами (MTBF) при 40 °C | 966 183 h | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Да |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Да | |
| Det Norske Veritas (DNV) | Да | |
| нормы, спецификации, допуски экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 221,8 kg | |
| в процессе производства | 18,5 kg | |
| при эксплуатации | 202,8 kg | |
| по истечении срока службы | 0,34 kg | |
| окружающие условия | окружающая температура | |
| при эксплуатации | -25 ... +60 °C; при естественной конвекции (естественная конвекция) | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |

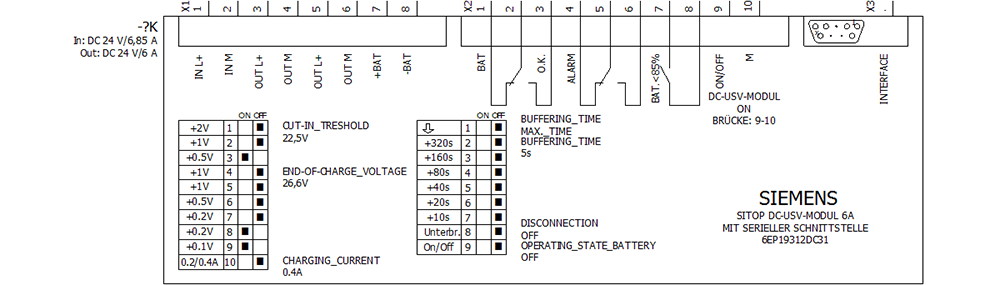

| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG | |
| на выходе | 24 В постоянного тока: 4 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG | |
| для аккумуляторного блока | 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG | |
| для цепи оперативного тока и сообщений о состоянии | 10 винтовых зажимов для 0,5 ... 2,5 мм²/20 ... 13 AWG | |

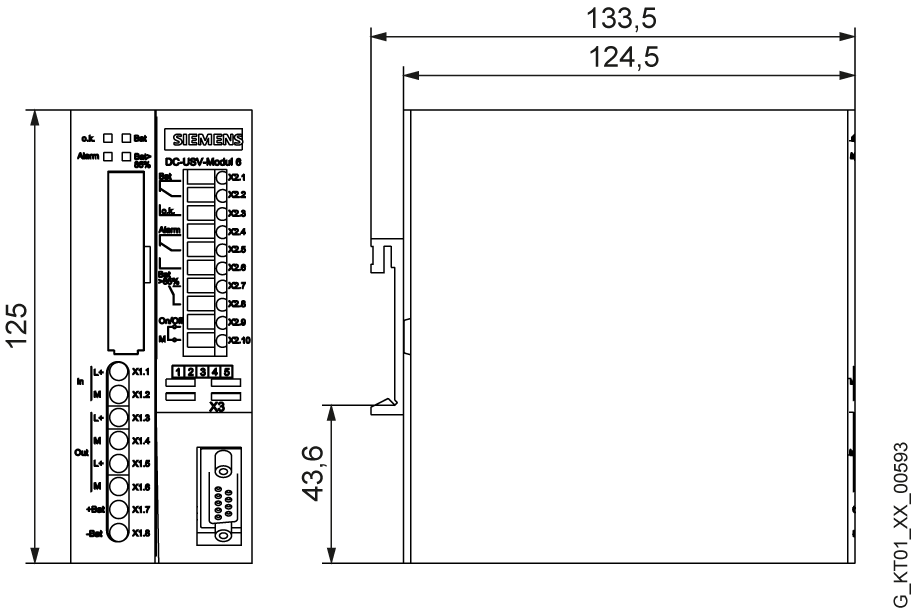

| механические характеристики | ширина × высота × глубина корпуса | 50 × 125 × 125 mm |
| монтажная ширина × монтажная высота | 50 mm × 225 mm | |
| необходимое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,45 kg | |
| принадлежности | электрические принадлежности | Аккумуляторный модуль |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
