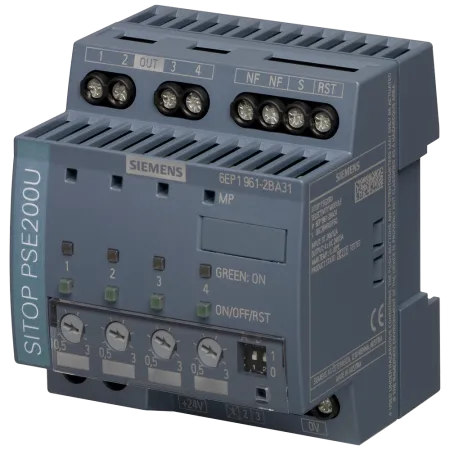

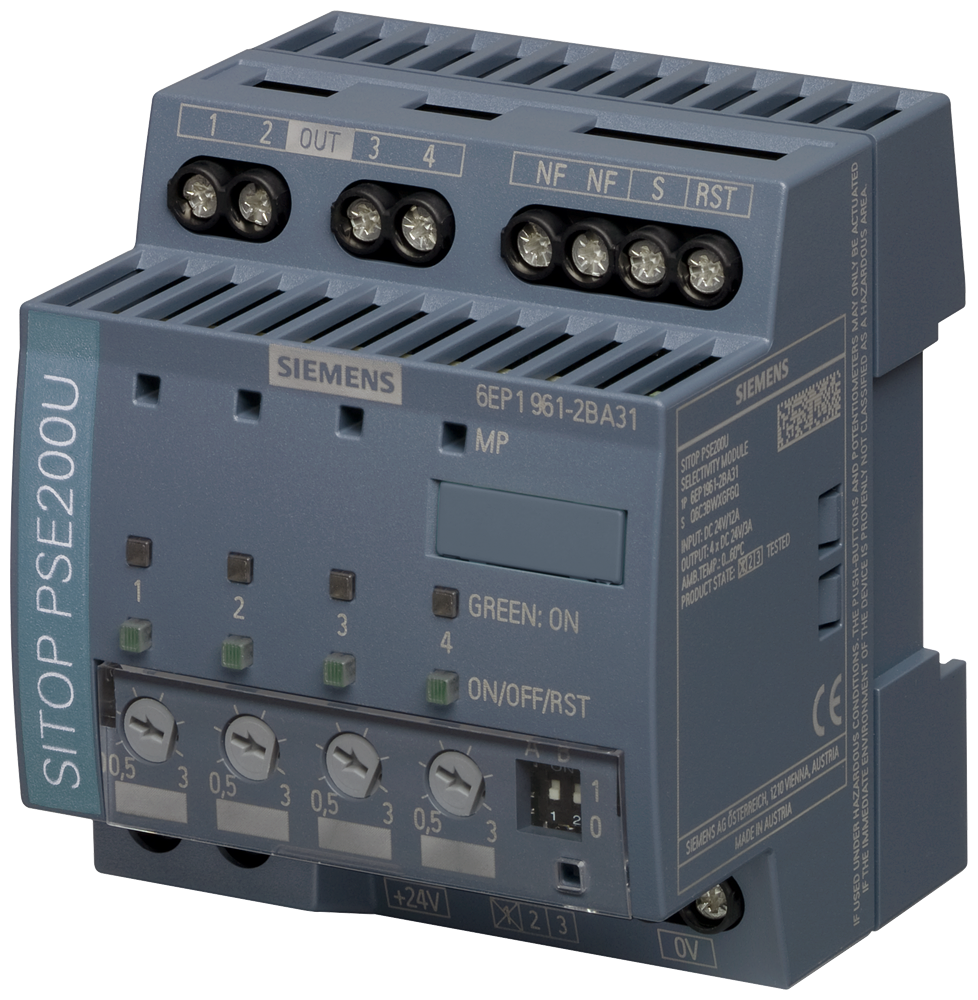

Описание 6EP1961-2BA31
| вход | вид сети "нтернет" на базе электросети | стабилизированное напряжение |
|---|---|---|
| напряжение питания при постоянном токе ном. значение | 24 V | |
| входное напряжение при постоянном токе | 22 ... 30 V | |
| перегрузочная способность по перенапряжению | 35 B | |
| входной ток при ном. значении входного напряжения 24 В ном. значение | 12 A | |
| выход | форма характеристики напряжения на выходе | стабилизированное напряжение |
| формула выходного напряжения | Ue - ок. 0,2 В | |
| суммарный относительный допуск напряжения примечание | В соответствии с входным напряжением питания | |
| число выходов | 4 | |
| выходной ток до 60°C на каждый выход расчетное значение | 3 A | |
| регулируемый порог срабатывания по току токозависимого расцепителя перегрузки | 0,5 ... 3 A | |
| вид регулирования порога срабатывания | с помощью потенциометра | |
| время задержки срабатывания макс. | 5 s | |
| характеристика изделия параллельное соединение выходов | Нет | |
| вид подключения выходов | Одновременное включение всех каналов после включения напряжения питания > 20 В, программируемая выдержка времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ с помощью DIP-переключателя, для последовательного включения выходов | |
| КПД | КПД [%] | 97 % |
| мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный | 9 W | |
| характеристика отключения | коммутационная характеристика | |
| отключения по току перегрузки | Ia = 1,0 ... 1,5 x значение регулировки, отключение примерно через 5 с | |
| ограничителя тока | Ia = 1,5 x значение регулировки, отключение примерно тип. 100 мс | |
| мгновенного отключения | Ia > значение регулировки и Ue < 20 B, отключение примерно через 0,5 мс | |
| дифференциальный ток при отключении типичный | 1 mA | |
| исполнение сброса | с помощью клавиши для данного выхода | |
| функция дистанционного СБРОСА | потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В) | |
| защита и контроль | исполнение устройства защиты на входе | 5 А на канал (без доступа) |
| исполнение индикатора для штатного режима работы | 3-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", жёлтый светодиод "выход отключен вручную", красный светодиод "выход отключен из-за перегрузки по току" | |
| исполнение коммутационного контакта для функции сигнализации | сигнальный выход режима (обрабатываемый функциональным модулем Simatic сигнал импульс/паузы) | |
| безопасность | гальваническая развязка между входом и выходом при отключении | Нет |
| стандарт для безопасности | согласно EN 62368-1 | |
| класс защиты оборудования | класс III | |
| степень защиты IP | IP20 | |
| стандарт | ||
| для излучения помех | EN 55022 класс B | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; UL-Recognized (UL 2367) File E328600; cULus-Listed (UL 508, CSA C22.2 No. 107.1) File E197259 | |
| маркировка UKCA | Да | |
| допуск EAC | Да | |
| вид сертификации | ||
| сертификат CB | Да | |
| среднее время между отказами (MTBF) при 40 °C | 755 915 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Да |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Да | |
| Det Norske Veritas (DNV) | Да | |
| нормы, спецификации, допуски экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 255,5 kg | |
| в процессе производства | 8,7 kg | |
| при эксплуатации | 246,5 kg | |
| по истечении срока службы | 0,2 kg | |
| экологический профиль Siemens (SEP) | Siemens EcoTech | |
| окружающие условия | окружающая температура | |
| при эксплуатации | -25 ... +60 °C; при естественной конвекции (естественная конвекция) | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |
| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | +24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм² | |
| на выходе | Выход 1 ... 4: по 1 винтовому зажиму для 0,5 ... 4 мм² | |
| для вспомогательных контактов | Удаленный сброс: 1 винтовой захим для 0,5 ... 4 мм² | |
| для сигнального контакта | 1 винтовой зажим для 0,5 ... 4 мм² | |

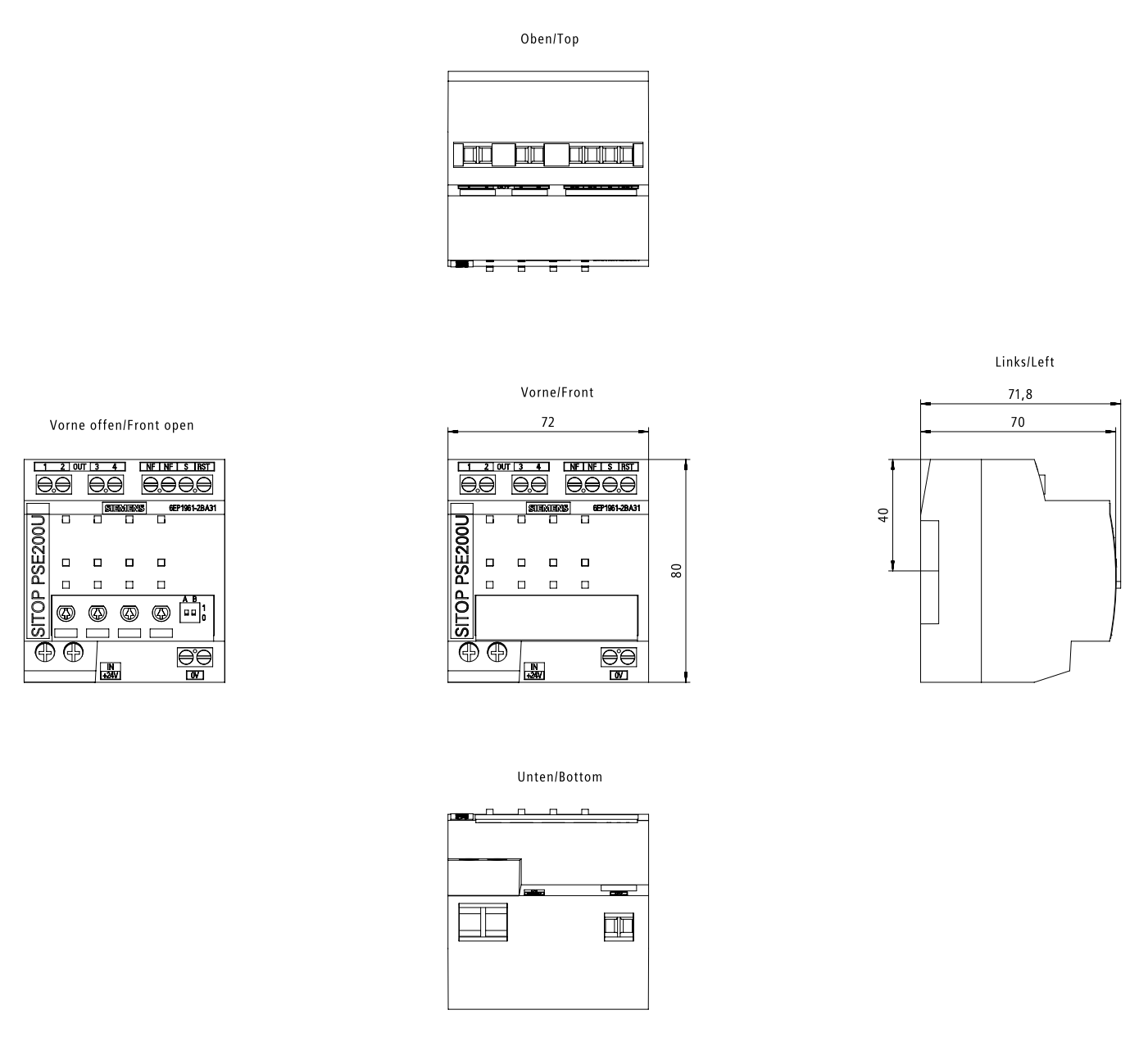

| механические характеристики | ширина × высота × глубина корпуса | 72 × 80 × 72 mm |
| монтажная ширина × монтажная высота | 72 mm × 180 mm | |
| необходимое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,2 kg | |
| принадлежности | механические принадлежности | Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20 |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| идентификационная ссылка | Да; согласно МЭК 61406-1:2022 | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6EP1961-2BA31 Siemens - Sitop PSE200U 3 a, 4Х-КАНАЛЬНЫЙ модуль селективности, вход: =24 в на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
