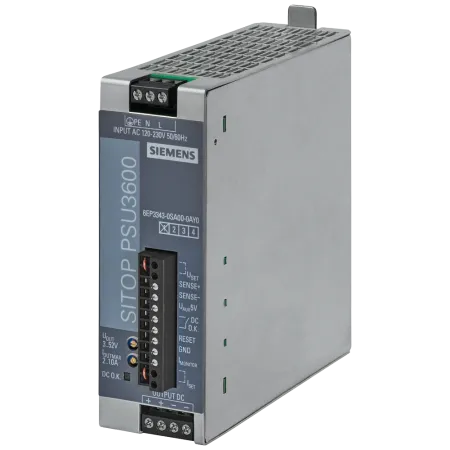

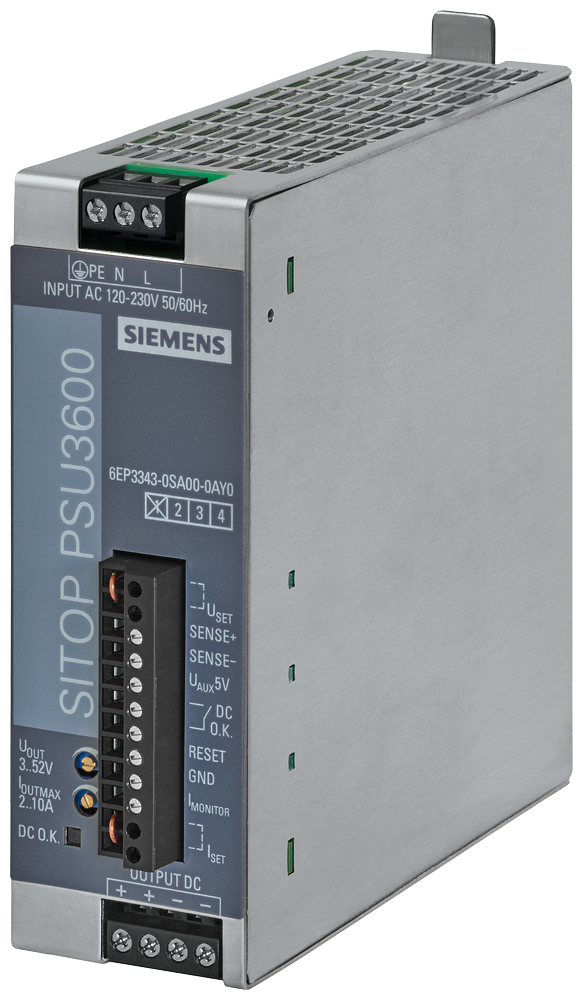

6EP3343-0SA00-0AY0 Siemens - SITOP PSU3600 flexi, стабилизированный блок питания, вход: ~100-230 В
₸186 001
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6EP3343-0SA00-0AY0
| вход | вид сети "нтернет" на базе электросети | 1-фазный постоянный или переменный ток |
|---|---|---|
| напряжение питания при переменном токе | ||
| мин. ном. значение | 120 V | |
| макс. ном. значение | 230 V | |
| исходное значение | 85 V | |
| конечное значение | 264 V | |
| напряжение питания при переменном токе | Снижение номинальных значений при < 110 В AC/DC: выходная мощность макс. 100 Вт | |
| напряжение питания при постоянном токе | 110 ... 220 V | |
| входное напряжение при постоянном токе | 88 ... 250 V | |
| широкодиапазонный вход | Да | |
| время автономной работы при ном. значении выходного тока при отказе сети мин. | 80 ms | |
| условия эксплуатации буферизации отключения сети | при Pa = 120 Вт и Ue = 230 В перем. тока | |
| частота сети | 50/60 Hz | |
| частота сети | 47 ... 63 Hz | |
| входной ток | ||
| при ном. значении входного напряжения 110 В | 1,3 A | |
| при ном. значении входного напряжения 120 В | 2,6 A | |
| при ном. значении входного напряжения 220 В | 0,7 A | |
| при ном. значении входного напряжения 230 В | 1,3 A | |
| ограничение тока тока включения при 25 °C макс. | 35 A | |
| значение I2t макс. | 1 A²·s | |
| исполнение устройства защиты | T 3,15 A (недоступно) | |
| исполнение устройства защиты в сетевом проводе | рекомендованный LS-переключатель: 6-10 A характеристика C | |
| выход | форма характеристики напряжения на выходе | регулируемое постоянное напряжение без потенциала |
| выходное напряжение при постоянном токе ном. значение | 24 V | |
| формула выходного напряжения | 3-52 В постоянного тока | |
| выходное напряжение | ||
| на выходе 1 при постоянном токе ном. значение | 24 V | |

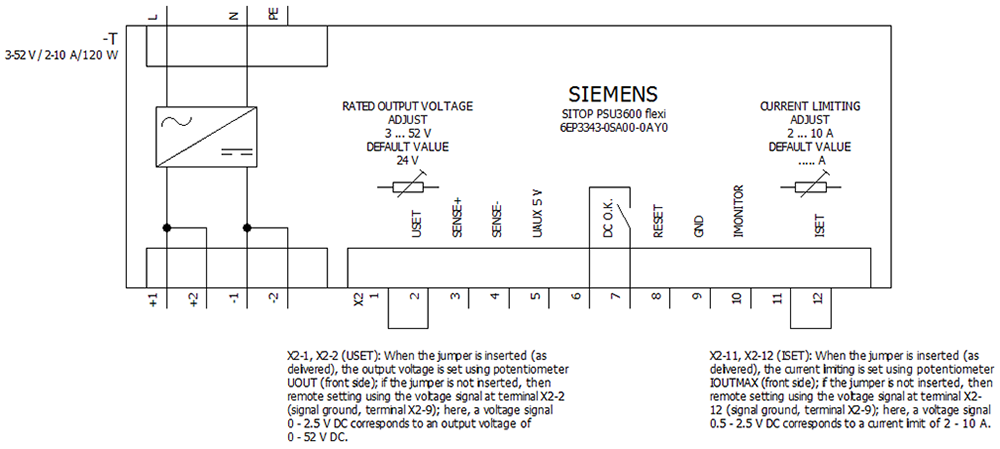

| выходное напряжение регулируется | Да; через потенциометр (диапазон настройки 3 ... 52 В) или аналоговый сигнал управляющего напряжения 0 ... 2,5 В (диапазон настройки 0 ... 52 В) | |
| регулируемое выходное напряжение | 0 ... 52 V | |
| суммарный относительный допуск напряжения | 1 % | |
| относительная точность регулирования выходного напряжения | ||
| при медленных отклонениях входного напряжения | 0,1 % | |
| при медленных отклонениях омической нагрузки | 1 % | |
| компенсация напряжения на каждый сенсорный кабель | 0,5 V | |
| остаточная пульсация | ||
| макс. | 50 mV | |
| пик напряжения | ||
| макс. | 100 mV | |
| исполнение индикатора для штатного режима работы | 2-цветный светодиод: зеленый для 24 В в норме, красный для перегрузки | |
| вид сигнала на выходе | Постоянный ток в норме через релейный контакт, сигнал контроля тока (0 ... 2,5 В соответствуют 0 ... 10 A) | |
| характеристика выходного напряжения при включении | без отклонения напряжения Ua (плавное включение) | |
| время задержки срабатывания макс. | 0,5 s | |
| время нарастания напряжения выходного напряжения | ||
| типичный | 20 ms | |
| выходной ток | ||
| ном. значение | 10 A | |
| расчетный диапазон | 0 ... 10 A; Выходная мощность макс. 120 Вт | |
| отдаваемая активная мощность типичный | 120 W | |
| постоянный ток перегрузки | ||
| при коротком замыкании в режиме разгона типичный | 12 A | |
| при коротком замыкании в рабочем режиме типичный | 12 A | |
| параллельное соединение оборудования | Да | |
| число параллельно подключенных устройств для увеличения мощности | 2 | |
| КПД | КПД [%] | 88 % |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 16 W | |
| на холостом ходу макс. | 3 W | |
| регулирование | относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный | 0,3 % |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный | 5 % | |
| время регулирования | ||
| макс. | 0,2 ms | |
| защита и контроль | исполнение защиты от перенапряжений | < 60 B |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| исполнение защиты от коротких замыканий | электронное ограничение тока (от 2 ... до 10 А) в диапазоне от 3 ... до 12 В или ограничение мощности (120 Вт) в диапазоне от 12 ... 52 В | |
| порог срабатывания при ограничении тока | 2 ... 10 A | |
| исполнение ограничителя тока | устанавливается с помощью потенциометра или аналогового управляющего сигнала напряжения 0,5 ... 2,5 В | |
| установившийся ток короткого замыкания действующее значение | ||
| макс. | 12 A | |
| безопасность | гальваническая развязка между входом и выходом | Да |
| гальваническая развязка | выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) | |
| класс защиты оборудования | класс I | |
| ток утечки | ||
| макс. | 3,5 mA | |
| степень защиты IP | IP20 | |
| ЭМС | стандарт | |
| для излучения помех | EN 55022 класс B | |
| для ограничения сетевых гармоник | EN 61000-3-2 | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| допуск EAC | Да | |
| Regulatory Compliance Mark (RCM) | Да | |
| NEC Class 2 | Нет | |
| вид сертификации | ||
| сертификат CB | Да | |
| среднее время между отказами (MTBF) при 40 °C | 1 200 000 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| допуск ULhazloc | Нет | |
| допуск FM | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Нет |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Регистр судоходства Ллойда (LRS) | Нет | |
| окружающие условия | окружающая температура | |
| при эксплуатации | -25 ... +70 °C; Снижение номинальных значений > 60 В: 2%/°K | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |
| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | L1, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный | |
| на выходе | +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм² одно-/тонкопроволочный | |
| для вспомогательных контактов | Контрольные сигналы, управляющие входы: винтовые клеммы для 0,14 ... 1,5 мм², одно-/тонкожильные | |

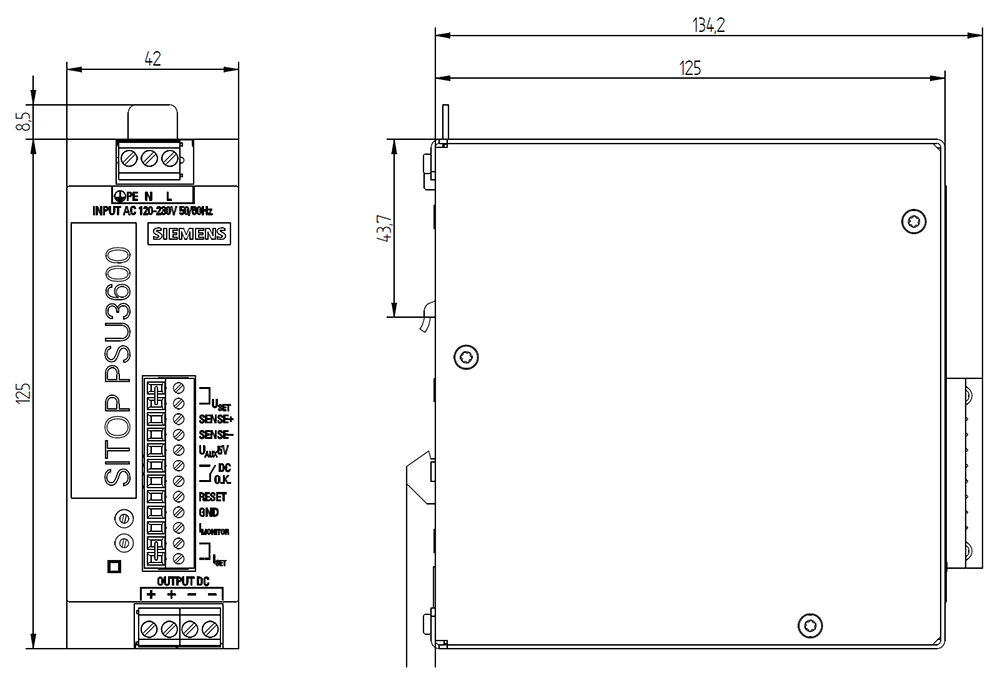

| механические характеристики | ширина × высота × глубина корпуса | 42 × 125 × 135 mm |
| монтажная ширина × монтажная высота | 42 mm × 225 mm | |
| необходимое расстояние | ||
| вверху | 50 mm | |
| внизу | 50 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x7,5/15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 0,55 kg | |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6EP3343-0SA00-0AY0 Siemens - SITOP PSU3600 flexi, стабилизированный блок питания, вход: ~100-230 В на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики 6EP3343-0SA00-0AY0
