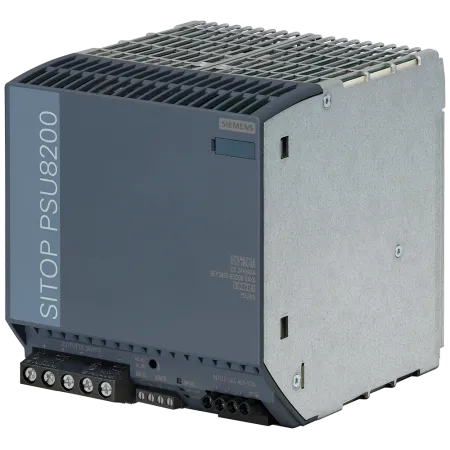

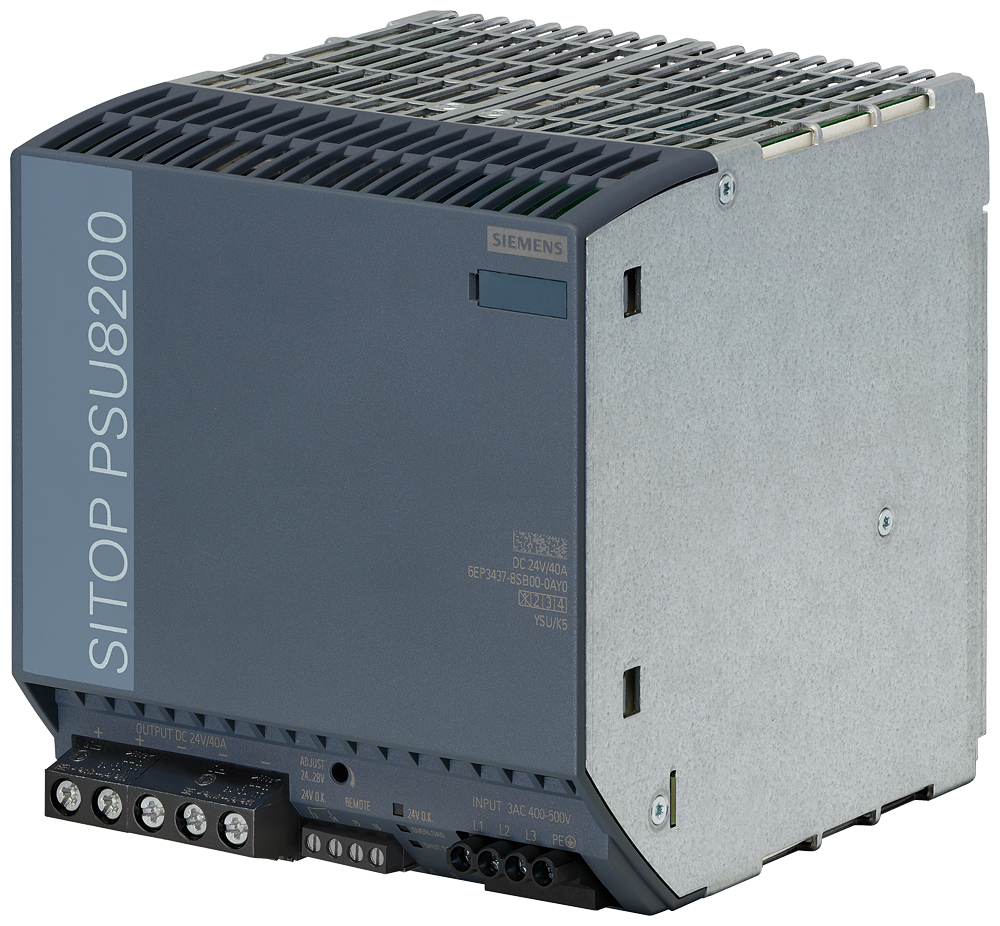

6EP3437-8SB00-0AY0 Siemens - SITOP PSU8200 24 V/40 A, стабилизированный блок питания
₸355 934
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6EP3437-8SB00-0AY0
| вход | вид сети "нтернет" на базе электросети | 3-фазный переменный ток |
|---|---|---|
| напряжение питания при переменном токе | ||
| мин. ном. значение | 400 V | |
| макс. ном. значение | 500 V | |
| исходное значение | 320 V | |
| конечное значение | 575 V | |
| широкодиапазонный вход | Да | |
| время автономной работы при ном. значении выходного тока при отказе сети мин. | 10 ms | |
| условия эксплуатации буферизации отключения сети | при Ue = 400 В | |
| частота сети | 50/60 Hz | |
| частота сети | 45 ... 65 Hz | |
| входной ток | ||
| при ном. значении входного напряжения 400 В | 2,1 A | |
| при ном. значении входного напряжения 500 В | 1,7 A | |
| ограничение тока тока включения при 25 °C макс. | 13 A | |
| значение I2t макс. | 2,24 A²·s | |
| исполнение устройства защиты | отсутствует | |
| исполнение устройства защиты в сетевом проводе | требуется: LS-переключатель трёхполюсного подключения от 10 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489) | |
| выход | форма характеристики напряжения на выходе | регулируемое постоянное напряжение без потенциала |
| выходное напряжение при постоянном токе ном. значение | 24 V | |
| выходное напряжение | ||
| на выходе 1 при постоянном токе ном. значение | 24 V | |
| выходное напряжение регулируется | Да; с помощью потенциометра | |
| регулируемое выходное напряжение | 24 ... 28 V; макс. 960 Вт | |
| суммарный относительный допуск напряжения | 3 % | |
| относительная точность регулирования выходного напряжения | ||
| при медленных отклонениях входного напряжения | 0,1 % | |
| при медленных отклонениях омической нагрузки | 0,2 % | |
| остаточная пульсация | ||
| макс. | 100 mV | |
| пик напряжения | ||
| макс. | 240 mV | |
| исполнение индикатора для штатного режима работы | Светодиод зеленый для 24 В O.K. | |
| вид сигнала на выходе | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K. | |
| характеристика выходного напряжения при включении | минимальное колебание (< 2 %) | |
| время задержки срабатывания макс. | 0,1 s | |
| время нарастания напряжения выходного напряжения | ||
| макс. | 100 ms | |
| выходной ток | ||
| ном. значение | 40 A | |
| расчетный диапазон | 0 ... 40 A; +60 ... +70 °C: снижение номинальных значений 4%/K | |
| отдаваемая активная мощность типичный | 960 W | |
| кратковременный ток перегрузки | ||
| при коротком замыкании в рабочем режиме типичный | 120 A | |
| допустимая длительность макс. тока | ||
| при коротком замыкании в рабочем режиме | 25 ms | |
| постоянный ток перегрузки | ||
| при коротком замыкании в режиме разгона типичный | 44 A | |
| параллельное соединение оборудования | Да; переключаемая характеристика | |
| число параллельно подключенных устройств для увеличения мощности | 2 | |
| КПД | КПД [%] | 94 % |
| мощность потерь [Вт] | ||
| при ном. значении выходного напряжения при ном. значении выходного тока типичный | 66 W | |
| на холостом ходу макс. | 4 W | |
| регулирование | относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный | 1 % |
| относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный | 3 % | |
| время регулирования | ||
| макс. | 10 ms | |
| защита и контроль | исполнение защиты от перенапряжений | < 31,8 B |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| исполнение защиты от коротких замыканий | выборочная характеристика при постоянном токе ок. 44 A или отключение с сохранением | |
| типичный | 44 A | |
| перегрузочная способность по току | ||
| в штатном режиме | допускает перегрузку до 150 % номинального тока Ia до 5 с/мин | |
| установившийся ток короткого замыкания действующее значение | ||
| типичный | 50 A | |
| исполнение индикатора для перегрузки и коротких замыканий | Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением" | |
| безопасность | гальваническая развязка между входом и выходом | Да |
| гальваническая развязка | выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7) | |
| класс защиты оборудования | класс I | |
| ток утечки | ||
| макс. | 1 mA | |
| типичный | 0,6 mA | |
| степень защиты IP | IP20 | |
| ЭМС | стандарт | |
| для излучения помех | EN 55022 класс B | |
| для ограничения сетевых гармоник | EN 61000-3-2 | |
| для помехоустойчивости | EN 61000-6-2 | |
| нормы, спецификации, допуски | сертификат соответствия | |
| маркировка CE | Да | |
| допуск UL | Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| допуск EAC | Да | |
| Regulatory Compliance Mark (RCM) | Да | |
| NEC Class 2 | Нет | |
| SEMI F47 | Да | |
| вид сертификации | ||
| BIS | Да; R-41183539 | |
| сертификат CB | Да | |
| среднее время между отказами (MTBF) при 40 °C | 517 015 h | |
| нормы, спецификации, допуски опасные окружающие условия | сертификат соответствия | |
| МЭК Ex | Нет | |
| ATEX | Нет | |
| допуск ULhazloc | Нет | |
| допуск FM | Нет | |
| нормы, спецификации, допуски классификация судов | допуск для судостроения | Да |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | Да | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Да | |
| Регистр судоходства Ллойда (LRS) | Нет | |
| нормы, спецификации, допуски экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 1 751,8 kg | |
| в процессе производства | 78,9 kg | |
| при эксплуатации | 1 671,3 kg | |
| по истечении срока службы | 0,66 kg | |
| окружающие условия | окружающая температура | |
| при эксплуатации | -25 ... +70 °C; при естественной конвекции | |
| при транспортировке | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| экологическая категория согласно МЭК 60721 | Климатический класс 3K3, 5 ... 95% без конденсации | |

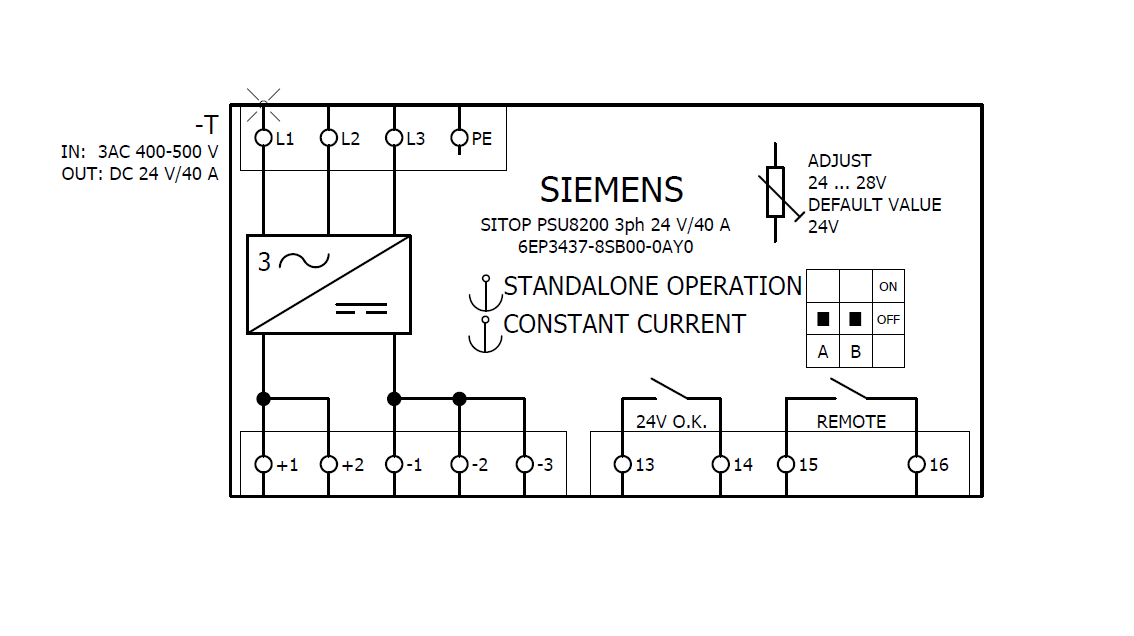

| способ подключения | исполнение электрического соединения | винтовой зажим |
| на входе | L1, L2, L3, PE: по 1 винтовому зажиму для 0,5 ... 4 мм² одно-/тонкопроволочный | |
| на выходе | +: по 2 винтовых зажима для 0,5 ... 16 мм²; -: по 3 винтовых зажима для 0,5 ... 16 мм² | |
| для вспомогательных контактов | 13, 14 (сигнал оповещения), 15, 16 (Remote): по 1 винтовому зажиму для 0,05 ... 2,5 мм² | |

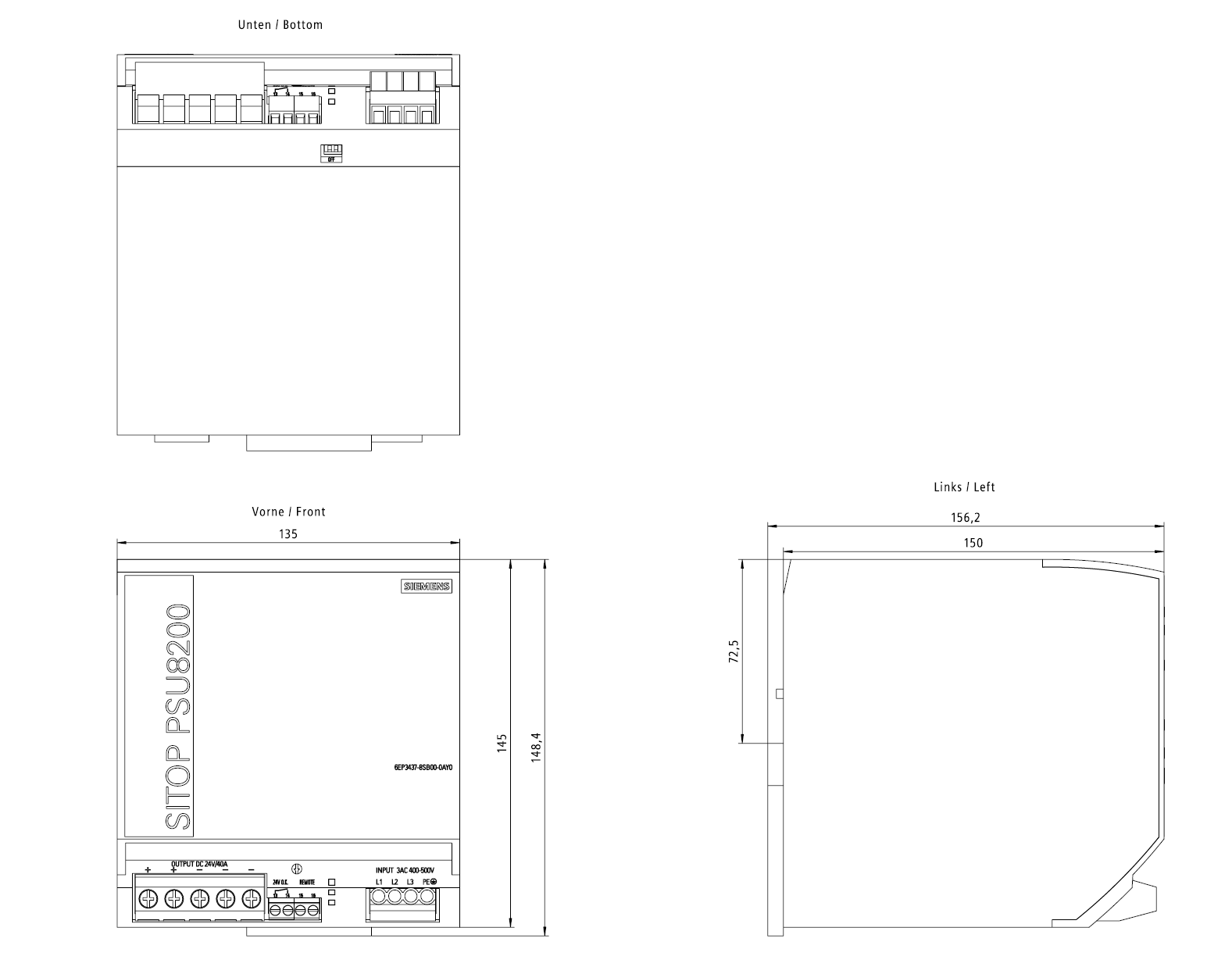

| механические характеристики | ширина × высота × глубина корпуса | 135 × 145 × 150 mm |
| монтажная ширина × монтажная высота | 135 mm × 225 mm | |
| необходимое расстояние | ||
| вверху | 40 mm | |
| внизу | 40 mm | |
| слева | 0 mm | |
| справа | 0 mm | |
| вид креплений | защёлкивается на профильной шине EN 60715 35x15 | |
| монтаж на DIN-рейку | Да | |
| монтаж на профильной шине для S7 | Нет | |
| настенный монтаж | Нет | |
| секционируемый корпус | Да | |
| масса нетто | 3,3 kg | |
| принадлежности | электрические принадлежности | Буферный модуль |
| механические принадлежности | Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20 | |
| дополнительная информация веб-ссылки | интернет-ссылка | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-страницу: источники питания | https://siemens.com/sitop | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| дополнительные сведения | прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 78.9 kg |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 1671.3 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | 0.66 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 1751.8 kg |
