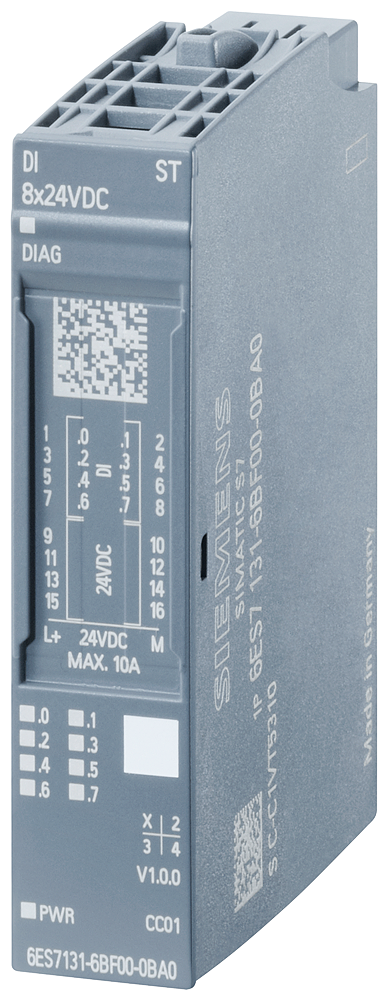

6ES7131-6BF00-0CA0 Siemens - SIMATIC ET 200SP, модуль дискретного ввода, DI 8X =24В high feature
₸49 797
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7131-6BF00-0CA0
| Общая информация | Обозначение типа продукта | DI 8 x 24 В пост. тока HF |
|---|---|---|
| Функциональный стандарт HW | Начиная с FS07 | |
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да; 250 мкс | |
| пригодно для эксплуатации с PROFINET R1 IMs | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 / - | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |
| PCS neo проектируемая/интегрированная среда, версия не ниже | начиная с V1.0.0 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Счетчики | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Да | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | Потребление тока (номинальное) | 20 mA |
| Макс. потребление тока | 39 mA | |
| Питание датчика | Число выходов | 8 |
| Выходное напряжение, мин. | 19,2 V | |
| Защита от короткого замыкания | Да | |
| Питание датчика 24 В | ||
| 24 V | Да | |
| Защита от короткого замыкания | Да; на канал, электронный | |
| Выходной ток на канал, макс. | 700 mA | |
| Выходной ток на модуль, макс. | 700 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,5 W; 24 В, 8 входов с запиткой от питания датчика |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 1 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | Тип A | |
| Подмодули | ||
| конфигурируемые субмодули, макс. | 4 | |
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | BU-тип A0 | |
| 2-проводное подключение | BU-тип A0 | |
| 3-проводное подключение | BU типа A0 с клеммами AUX или модулем распределения потенциалов | |
| 4-проводное подключение | Базовый блок, тип A0 + модуль распределения потенциала | |
| Цифровые входы | Число входов | 8 |
| Цифровые входы параметрируемые | Да | |
| M/P-считывание | с втекающим током | |
| Входная характеристика по IEC 61131, тип 3 | Да | |
| Увеличение длительности импульсов | Да; длительность импульса от 4 мкс | |
| Длина | 2 s; 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с | |
| Анализ флангов | Да; нарастающий фронт, спадающий фронт, изменение фронта | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 2,5 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода) | |
| — с "0" на "1", мин. | 0,05 ms | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 0,05 ms | |
| — с "1" на "0", макс. | 20 ms | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Тактовая синхронизация | Мин. время фильтрации и обработки (TWE) | 420 µs |
| Макс. время цикла шины (TDP) | 500 µs | |
| Макс. фазовые флуктуации | 8 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; поканально | |
| Аварийный сигнал процесса | Да; параметрируемый, каналы 0 - 7 | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Контроль напряжения питания | Да | |
| — параметрируемое | Да | |
| Контроль питания датчика | Да; поканально | |
| Обрыв провода | Да; Поканально, опциональное подключение во избежание диагностики обрыва провода при простых контактах датчика: от 25 кОм до 45 кОм | |
| Короткое замыкание | Да; поканально | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 15,9 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 3,69 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 12,7 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,495 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS07 | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C; < 0 °C, начиная с FS07 | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 28 g |
