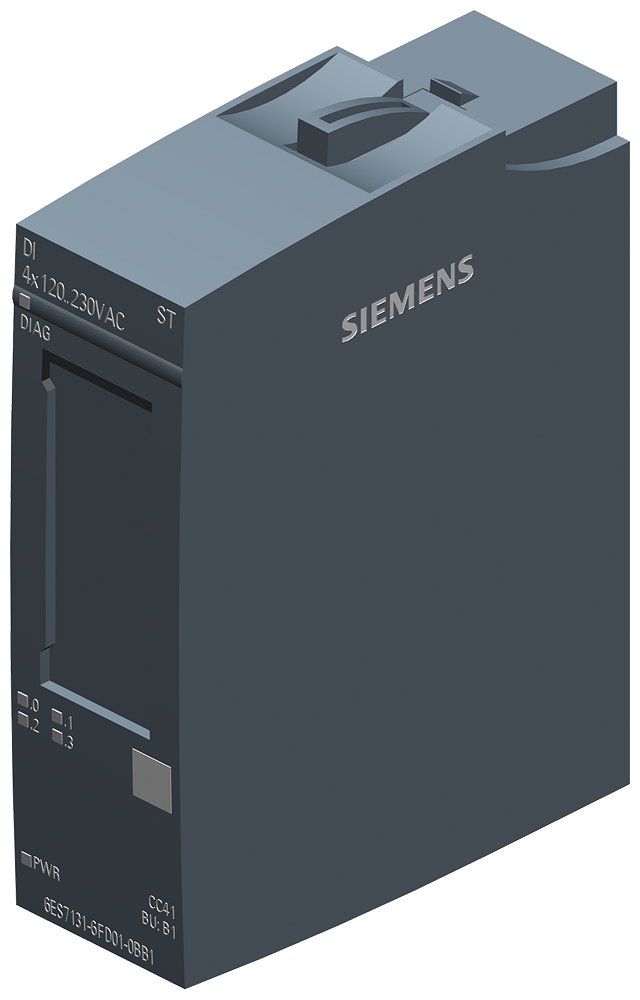

6ES7131-6FD01-0BB1 Siemens - Модуль дискретных входов ET 200SP, DI 4x 120..230V AC ST
₸215 956
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7131-6FD01-0BB1
| Общая информация | Обозначение типа продукта | DI 4x120...230VAC ST |
|---|---|---|
| Функциональный стандарт HW | от FS04 | |
| Версия микропрограммного обеспечения | V0.0 | |
| Возможно обновление микропрограммного обеспечения | Нет | |
| Применяемые системные блоки | Базовый блок, тип B1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC41 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| пригодно для эксплуатации с PROFINET R1 IMs | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V14 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | версия V5.5 SP3 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Счетчики | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Напряжение питания | Номинальное значение (перем. ток) | 230 V |
| Допустимый диапазон, верхний предел (перем. ток) | 264 V | |
| Защита от перепутывания полярности | Нет | |
| Входной ток | Потребление тока (номинальное) | 10 mA |
| Питание датчика | Число выходов | 4 |
| Защита от короткого замыкания | Нет; при использовании базового блока типа B1 предусматривается предохранитель с током расцепления 10 А | |
| Выходной ток | ||
| до 60 ℃, макс. | 10 A | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1 W; Активная мощность, напряжение нагрузки 230 В, все входы подключаются с 230 В, 50 Гц |
| Адресная область | Адресное пространство на модуль | |
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| механический кодирующий элемент | Да | |
| Тип механического кодирующего элемента | тип C | |
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | Базовый блок, тип B1 | |
| 2-проводное подключение | Базовый блок, тип B1 | |
| 3-проводное подключение | Базовый блок, тип B1 | |
| 4-проводное подключение | BU-тип B1 + модуль распределения потенциала | |
| Цифровые входы | Число входов | 4 |
| Цифровые входы параметрируемые | Да | |
| M/P-считывание | с втекающим током | |
| Входная характеристика по IEC 61131, тип 3 | Да | |
| Входное напряжение | ||
| Номинальное значение (перем. ток) | 230 V | |
| для сигнала "0" | от 0 до 40 В перем. тока | |
| для сигнала "1" | от 74 до 264 В перем. тока | |
| Входной ток | ||
| для сигнала "1", тип. | 10,8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Нет | |
| — с "0" на "1", мин. | 1,5 ms | |
| — с "0" на "1", макс. | 4 ms | |
| — с "1" на "0", мин. | 10 ms | |
| — с "1" на "0", макс. | 10 ms | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Датчики | Подключаемые датчики | |
| 2-проводной датчик | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | |
| Диагностический сигнал | Нет | |
| Предупреждение о необходимости ТО | Нет | |
| Аварийный сигнал процесса | Нет | |
| Диагностика | ||
| Контроль напряжения питания | Нет | |
| Обрыв провода | Нет | |
| короткое замыкание | Нет | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | Изоляция, испытанная посредством | 2 545 В пост. тока/2 с (стандартное испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Нет |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 15,9 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 3,69 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 12,7 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,495 kg | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -30 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | -30 °C | |
| вертикальный настенный монтаж, макс. | 50 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 2 000 m; По запросу: Высоты монтажа больше 2 000 м | |
| Абсолютная атмосферная влажность | ||
| точка росы, мин. | -60 °C; пригодно для применения в сушильных камерах | |
| Размеры | Ширина | 20 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 36 g |
